第十七章　电流做功与电功率
学习目标
学习探究
课堂练习
课堂小结
学习导入
第二节　电流做功的快慢
第2课时 额定功率和实际功率

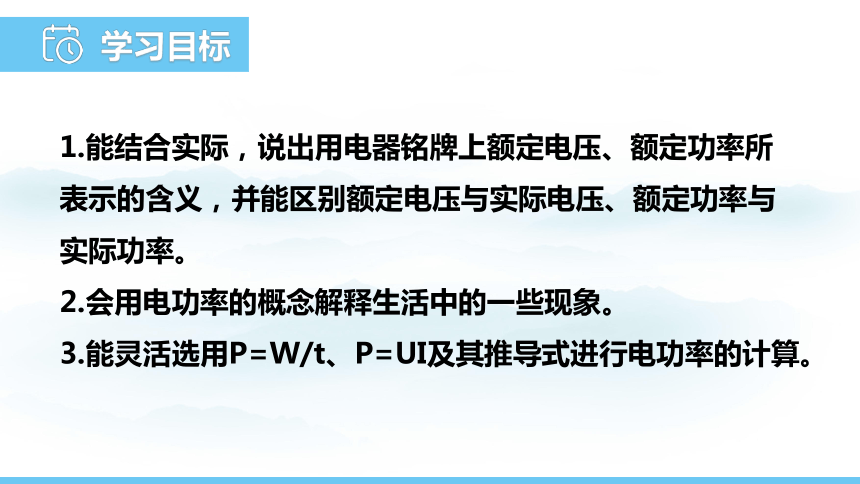

学习目标
1.能结合实际，说出用电器铭牌上额定电压、额定功率所表示的含义，并能区别额定电压与实际电压、额定功率与实际功率。
2.会用电功率的概念解释生活中的一些现象。
3.能灵活选用P=W/t、P=UI及其推导式进行电功率的计算。
学习导入
不同用电器的电功率一般不相同，但是同一个用电器工作在不同的电压下，它的功率总是一样的吗？
学习探究

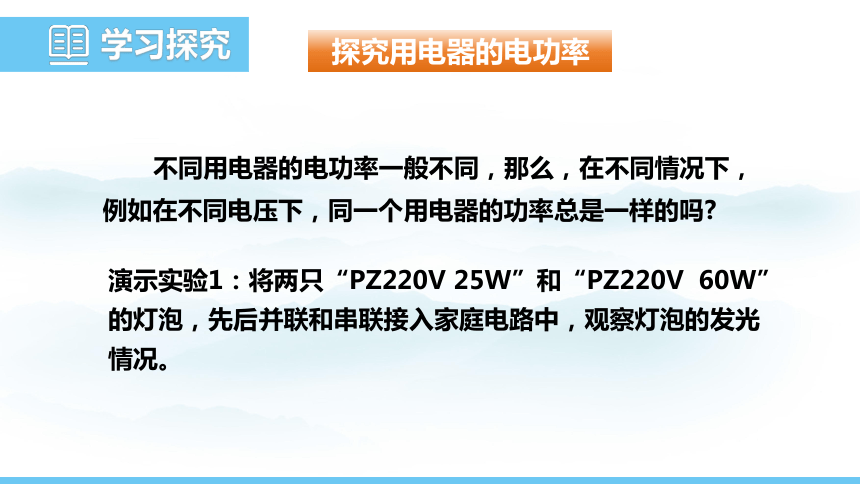

　　不同用电器的电功率一般不同，那么，在不同情况下，例如在不同电压下，同一个用电器的功率总是一样的吗
探究用电器的电功率

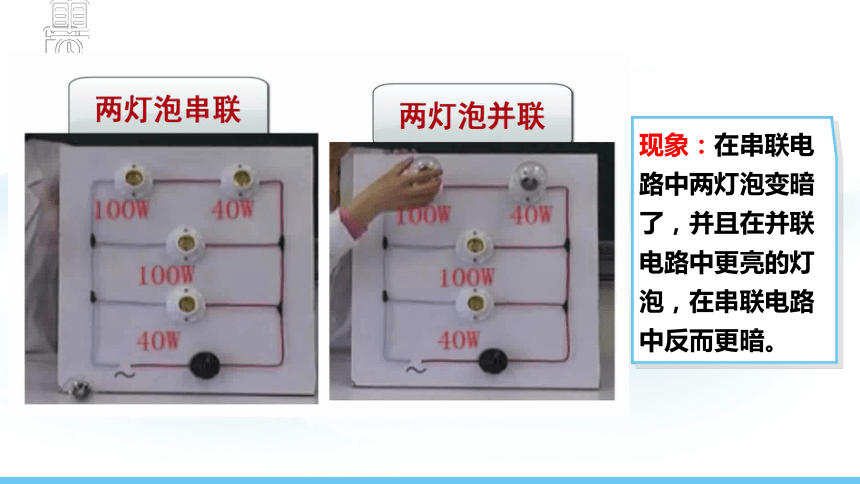

演示实验1：将两只“PZ220V 25W”和“PZ220V 60W”的灯泡，先后并联和串联接入家庭电路中，观察灯泡的发光情况。
现象：在串联电路中两灯泡变暗了，并且在并联电路中更亮的灯泡，在串联电路中反而更暗。

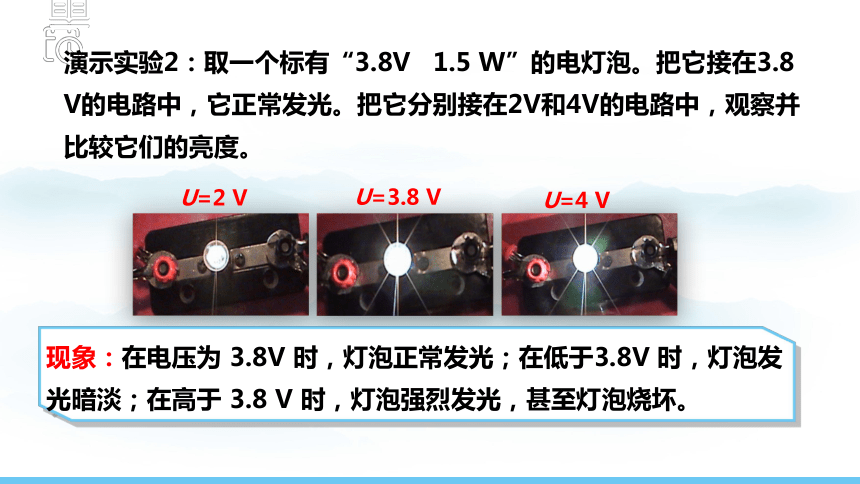

演示实验2：取一个标有“3.8V 1.5 W”的电灯泡。把它接在3.8 V的电路中，它正常发光。把它分别接在2V和4V的电路中，观察并比较它们的亮度。
U=3.8 V
U=2 V
U=4 V
现象：在电压为 3.8V 时，灯泡正常发光；在低于3.8V 时，灯泡发光暗淡；在高于 3.8 V 时，灯泡强烈发光，甚至灯泡烧坏。

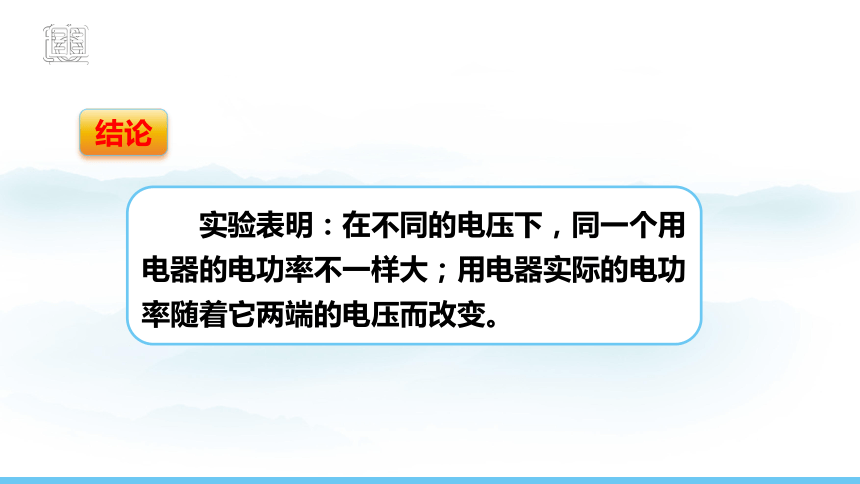

　　实验表明：在不同的电压下，同一个用电器的电功率不一样大；用电器实际的电功率随着它两端的电压而改变。
结论

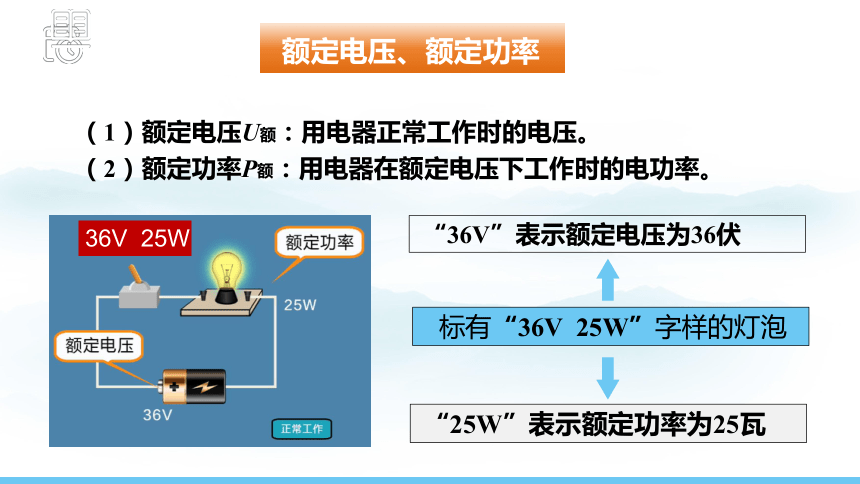

（1）额定电压U额：用电器正常工作时的电压。
（2）额定功率P额：用电器在额定电压下工作时的电功率。
标有“36V 25W”字样的灯泡
36V 25W
额定电压、额定功率
“25W”表示额定功率为25瓦
“36V”表示额定电压为36伏

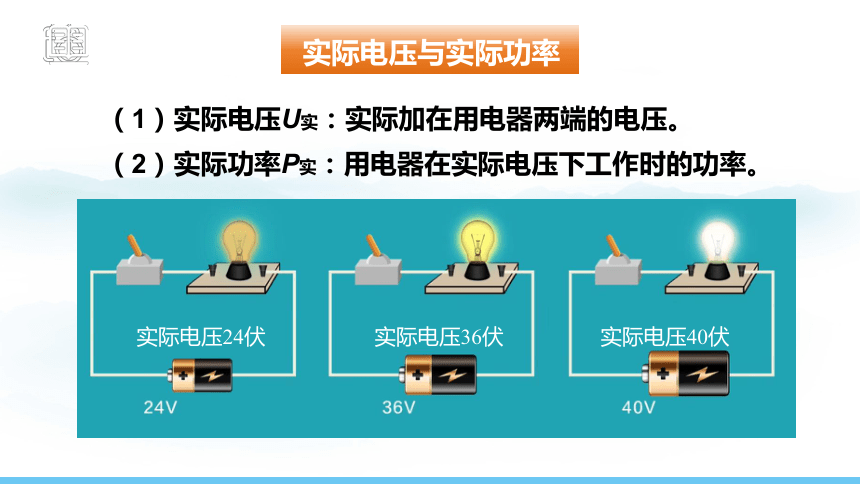

实际电压与实际功率
（1）实际电压U实：实际加在用电器两端的电压。
（2）实际功率P实：用电器在实际电压下工作时的功率。
实际电压24伏
实际电压36伏
实际电压40伏
额定电压220V
额定功率25W
（3） 一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。
（4） 灯泡的亮度是由灯泡在电路中工作时的实际功率所决定的，实际功率越大，灯泡越亮。
灯泡的亮度由 决定的
实际功率
（1）当小灯两端的实际电压
等于额定电压时：
U 实 = U 额 = 36V
小灯的实际功率等于额定功率：
P 实 = P 额=25W
小灯正常发光
额定功率与实际功率
36V 25W
36V 25W
（2）当小灯两端的实际电压
小于额定电压时：
U 实=24V 小灯的实际功率小于额定功率：
P 实 < P 额 P 实 < 25W
小灯发光暗淡或不亮
（3）当小灯两端的实际电压
大于额定电压时：
U 实=40V >U 额 = 36V
小灯的实际功率大于额定功率：
P 实 > P 额 P 实 > 25W
小灯发光偏亮易被烧坏
正常工作
①当小灯两端的U 实 = U 额 时，P 实 = P 额 ，小灯正常发光。
②当小灯两端的U 实 < U 额 时，P 实 < P 额 ，小灯发光暗淡或不亮。
③当小灯两端的U 实 > U 额 时，P 实 > P 额 ，小灯发光偏亮易被烧坏。
总结：
“6V 3W”
3V
实际电压（U实）：在实际电路中工作时的电压
实际功率（P实）：在实际电路中工作时的功率
实际电流（I实）：在实际电路中工作时的电流
额定值只有一个
实际值可以有无数个
此时灯泡的实际功率？
U实 = U额，则 P实 = P额；用电器正常工作。
U实 > U额，则 P实 > P额；可能烧毁用电器。
U实 < U额，则 P实 < P额；用电器不能正常工作。
认识理解家用电器的铭牌
“220V” 是它的额定电压；
“25W” 是该灯泡在额定电压220V工作时的额定功率。
各种不同的用电器，电功率一般是不同的，翻看用电器的说明书，我们常常可以看到“电功率”这样的参数。
（1）白炽电灯
（2）电热水器
“220V” 是它的额定电压；
“1000W” 是该热水器在额定电压220V下工作时的额定功率。
1000W
常见电器电功率
手电筒 节能灯 日光灯 白炽灯 电烙铁
0.5W 3-100W 20-40W 15-100W 20W-100W
电风扇 电冰箱 电视机 洗衣机 电脑
100W 120W 200W 200W 200W
微波炉 电热水壶 电熨斗 电饭煲 电磁炉
1000W以上 1000W以上 2000W 2000W 2000W
课堂小结
电功率
额定电压和额定功率
U 实＝U 额 P 实=P 额
U 实＜U 额 P 实

U 实＞U 额 P 实>P 额
实际电压和实际功率
用电器工作情况由实际功率决定
串联电路中电功率：P1 ：P2 = R1 ：R2
并联电路中电功率：P1 ：P2 = R2 ：R1
课堂练习
1、甲灯泡上标有“60V 60W”的字样：
（1） “60V 60W”含义是什么？
（2）灯泡正常发光时电流是 A，灯泡电阻不受温度变化为 Ω ；
（3）若将此灯泡接在30V的电压上，灯泡的实际功率是 W，实际电流是 A，此时额定功率是 W，额定电压是 V.
（4）若此灯泡接在某电源中，灯泡的实际功率是3.75W，则此时灯泡的实际电压是 V，实际电流是 A.
15
0.5
1
60
60
60
15
0.25
2、标有“220V 60W” 和“110V 60W” 的两个同种灯泡，它们都正常工作时 （ ）
A. 第一个灯泡较亮
B. 第二个灯泡较亮
C. 额定电压大的亮
D. 两个灯泡一样亮
D
3、小叶在更换灯泡时发现灯泡上标有“220V 40W”的字样。下列说法中正确的是（　　）
A．该灯泡只能在220V电压下工作
B．该灯泡的实际功率是40W不变
C．该灯泡正常发光时每秒消耗的电能是40W
D．该灯泡正常发光时每秒消耗的电能是40J
D
4、若把甲“220V 100W”和乙“220V 40W”的两个灯泡串联起来，通过甲乙两灯的电流之比是 ;
甲乙两灯的电压之比是 ;
甲乙两灯的实际功率之比是 ;
甲乙两灯在相同时间内消耗的电能之比是 。
1:1
2:5
2:5
2:5
2:5
甲乙两灯的电阻之比是 ;
5、若把甲“220V 60W”和乙“220V 40W”的两个灯泡并联起来，甲乙两灯的实际电压之比是 ;
甲乙两灯的电流之比是 ;
甲乙两灯的功率之比是 ;
甲乙两灯在相同时间内消耗的电能之比是 。
甲乙两灯的电阻之比是 ;
1:1
2:3
3:2
3:2
3:2
6、L1标有“6V 3W” L2标有“3V 3W”
（1）将它们串联，若电源电压是9V，两盏灯均能正常发光吗？
（2）将它们串联起来，若其中只有一盏灯正常发光，则另一盏灯的实际功率？电源电压？
（3）将两盏灯串联起来，电路两端允许加的最大电压？电路中的最大总功率？ 此时L1L2的实际功率？
（4）若将两灯并联起来，干路中允许通过的最大电流？电路中的最大总功率？此时L1、L2的实际功率？
不能
I额1=0.5A R1=12Ω
I额2=1A R1=3Ω
P实2=0.75W
U电=7.5V
Pmax=7.5V×0.5A=3.75W
P实1=3W
Imax=0.25A+1A=1.25A
Pmax=3V×1.25A=3.75W
P实1=0.75W
P实2=3W
P实2=0.75W
Umax=7.5V
学习目标
1.能结合实际，说出用电器铭牌上额定电压、额定功率所表示的含义，并能区别额定电压与实际电压、额定功率与实际功率。
2.会用电功率的概念解释生活中的一些现象。
3.能灵活选用P=W/t、P=UI及其推导式进行电功率的计算。
看看你掌握了吗？
