第十九章　电能从哪里来
学习目标
学习探究
课堂小结
学习导入
第二节　发电机是怎样工作的

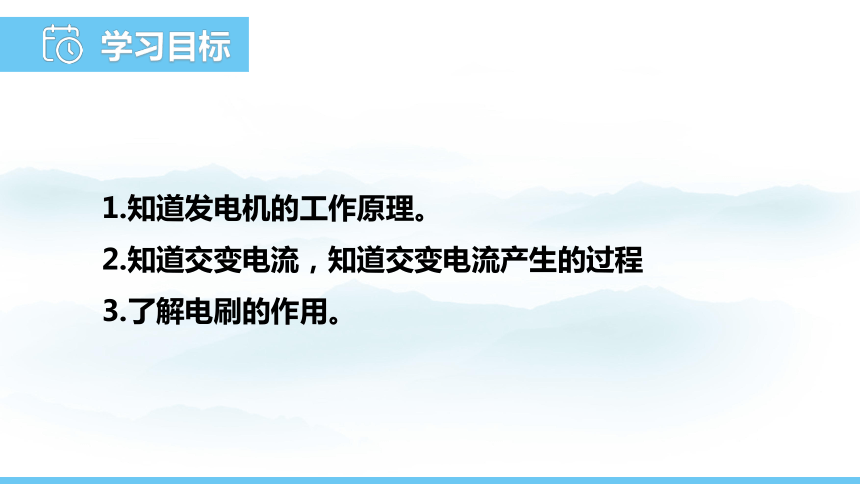

学习目标
1.知道发电机的工作原理。
2.知道交变电流，知道交变电流产生的过程
3.了解电刷的作用。

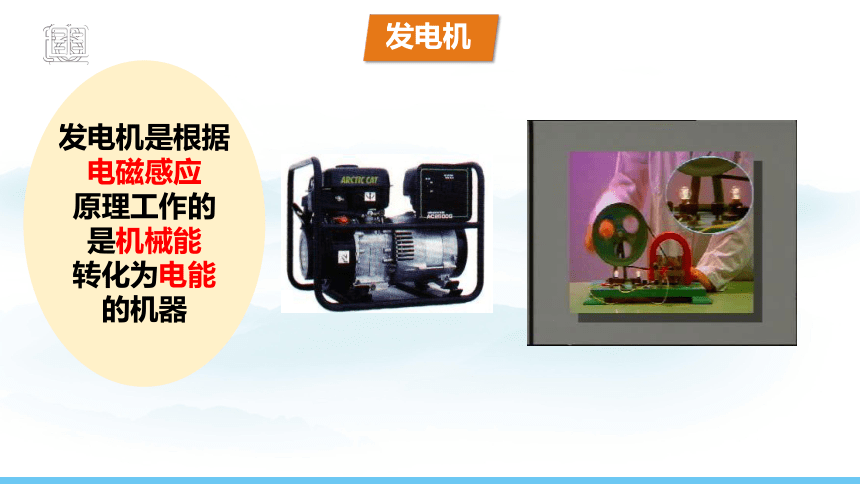

发电机是根据
电磁感应
原理工作的
是机械能
转化为电能
的机器
发电机

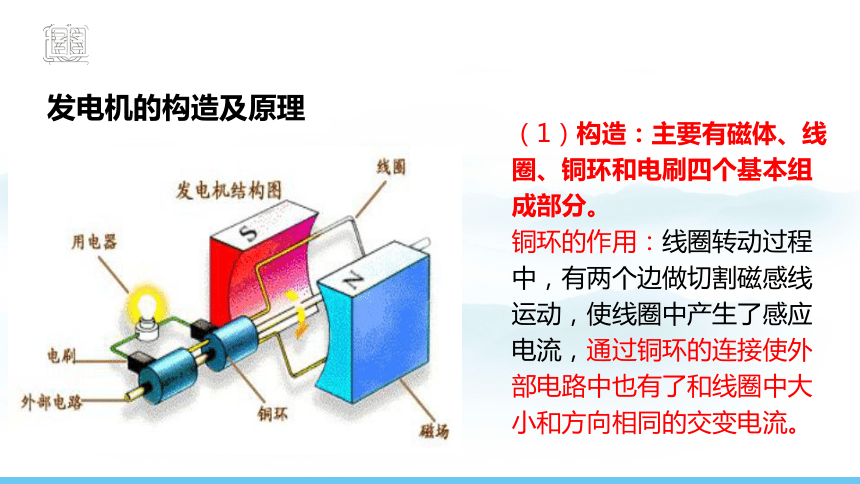

发电机的构造及原理
（1）构造：主要有磁体、线圈、铜环和电刷四个基本组成部分。
铜环的作用：线圈转动过程中，有两个边做切割磁感线运动，使线圈中产生了感应电流，通过铜环的连接使外部电路中也有了和线圈中大小和方向相同的交变电流。
ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流。
①
②
③
④
a
b
d
c
A
B

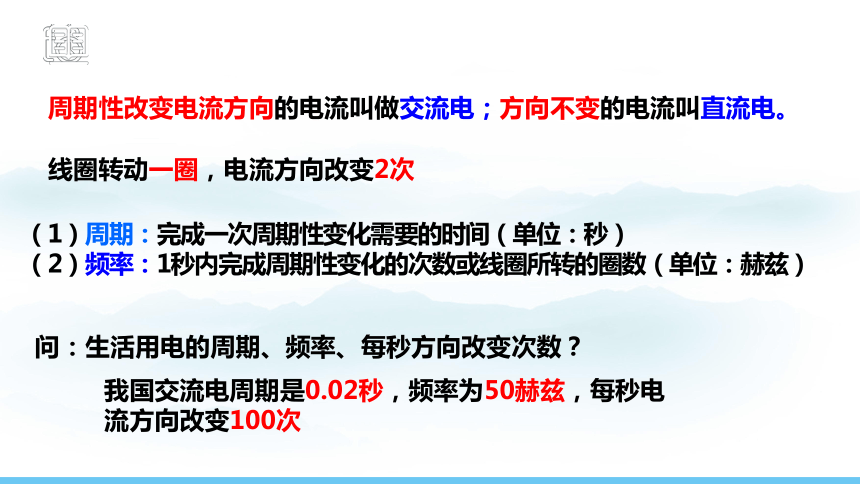

周期性改变电流方向的电流叫做交流电；方向不变的电流叫直流电。
线圈转动一圈，电流方向改变2次
（1）周期：完成一次周期性变化需要的时间（单位：秒）
（2）频率：1秒内完成周期性变化的次数或线圈所转的圈数（单位：赫兹）
问：生活用电的周期、频率、每秒方向改变次数？
我国交流电周期是0.02秒，频率为50赫兹，每秒电流方向改变100次

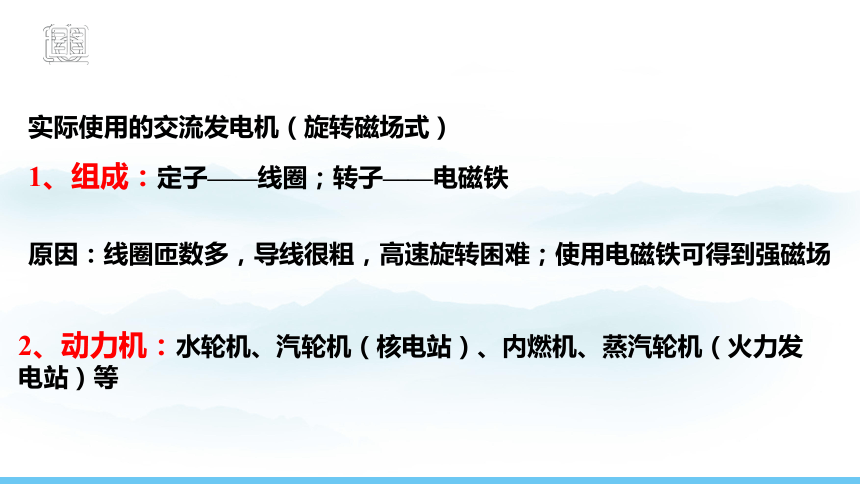

实际使用的交流发电机（旋转磁场式）
1、组成：定子——线圈；转子——电磁铁
原因：线圈匝数多，导线很粗，高速旋转困难；使用电磁铁可得到强磁场
2、动力机：水轮机、汽轮机（核电站）、内燃机、蒸汽轮机（火力发电站）等

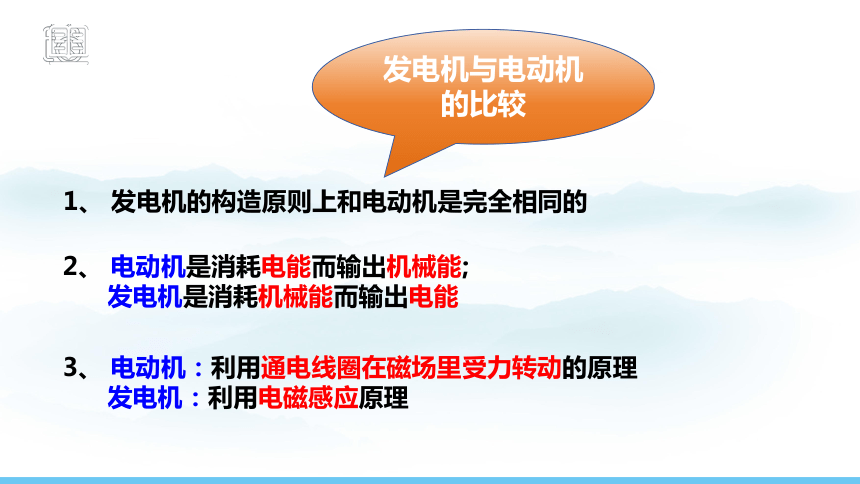

1、 发电机的构造原则上和电动机是完全相同的
2、 电动机是消耗电能而输出机械能;
发电机是消耗机械能而输出电能
3、 电动机：利用通电线圈在磁场里受力转动的原理
发电机：利用电磁感应原理
发电机与电动机的比较

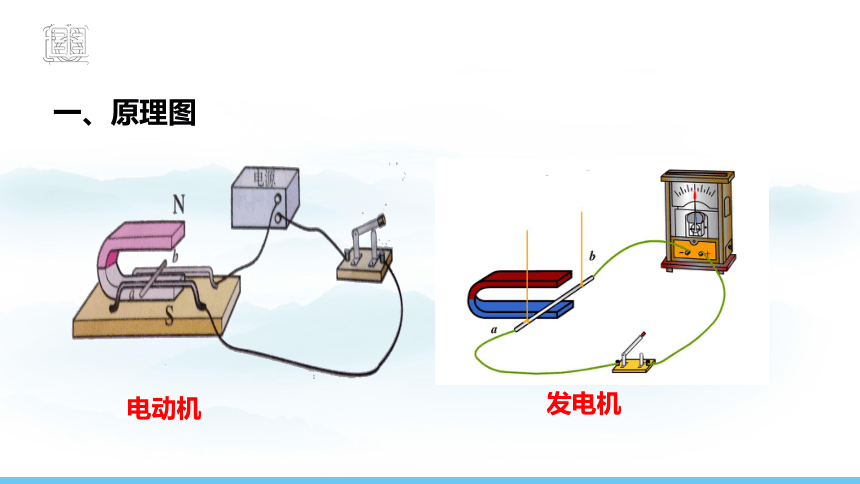

一、原理图
发电机
电动机
二、结构图
发电机
电动机
1、电磁起重机
2、电磁选矿机
3、电铃
4、电磁继电器
5、磁悬浮列车
6、空气开关
7、电话听筒
碳粒
碳精片
薄铁片
电磁铁
I
I
铝膜
原理：通电导体周围存在磁场
电生磁
电流的磁效应
奥斯特
电流的磁效应的应用
原理图
原理 电流磁效应 通电导线周围存在磁场 电生磁 电磁感应 磁生电 通电导体在磁场中受力的作用
磁场对电流的作用
发现者 奥斯特 法拉第
能量 机械能→电能 电能→机械能
应用 电磁铁 电磁选矿机/起重机 电铃、电话听筒、 电磁继电器、空气开关、 磁悬浮列车 发电机 话筒 变压器 电动机
（电风扇、洗衣机、冰箱压缩机、电吹风）
扬声器
电流表、电压表
发电机是其它形式的能转化为电能的装置。常见的发电机还有火力发电、水力发电、核能发电等。
1.能量转化：
燃料的化学能 水和水蒸气的内能 发电机转子的机械能
电能
2.火力发电的优缺点
（1）优点：原材料易获得，设备简单不受客观因素的影响。
（2）缺点：燃烧大量的煤、石油等燃料，这都是不可再生的；燃料燃烧还会产生大量的二氧化碳、含硫的气体和粉尘等，污染环境。
火力发电
水利发电
1.能量转化：
水的机械能 水轮机的机械能 发电机 转子的机械能
电能
2.水力发电的优缺点
（1）优点：是对自然资源的综合利用，对环境没有污染。
（2）缺点：其发展受地理位置和自然条件变化的影响。
核能发电
核能发电是在核反应堆中利用铀原子核裂变时放出的核能来发电的。
1.能量转化：
核能 水和水蒸气的内能 发电机转子的机械能 电能
2.核能发电的优缺点
优点:用料省,运输方便,污染小。
缺点:原材料比较少,结构比较复杂。
发电前景
1. 火力发电、水力发电和核能发电是目前发电的主力军。
2. 人们还在研究更多的利用各种资源发电的方法，如海浪发电、地热发电、风力发电、磁流体发电等，除了在地面建立太阳电站外，还拟建立太空 发电站。
课堂小结
交流电：
电流大小、方向随时间周期性变化
能量转化：
机械能→电能和内能
发电机
发电方式：火力发电、水力发电、核能发电
对环境的影响
学习目标
1.知道发电机的工作原理。
2.知道交变电流，知道交变电流产生的过程
3.了解电刷的作用。
看看你掌握了吗？
谢谢
