第十九章　电能从哪里来
学习目标
学习探究
课堂练习
课堂小结
学习导入
第三节　电能的储存与输送

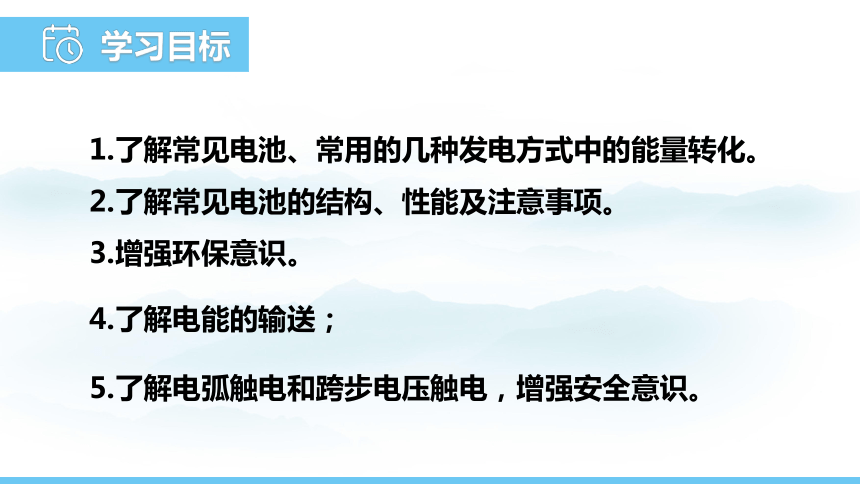

学习目标
1.了解常见电池、常用的几种发电方式中的能量转化。
2.了解常见电池的结构、性能及注意事项。
3.增强环保意识。
4.了解电能的输送；
5.了解电弧触电和跨步电压触电，增强安全意识。

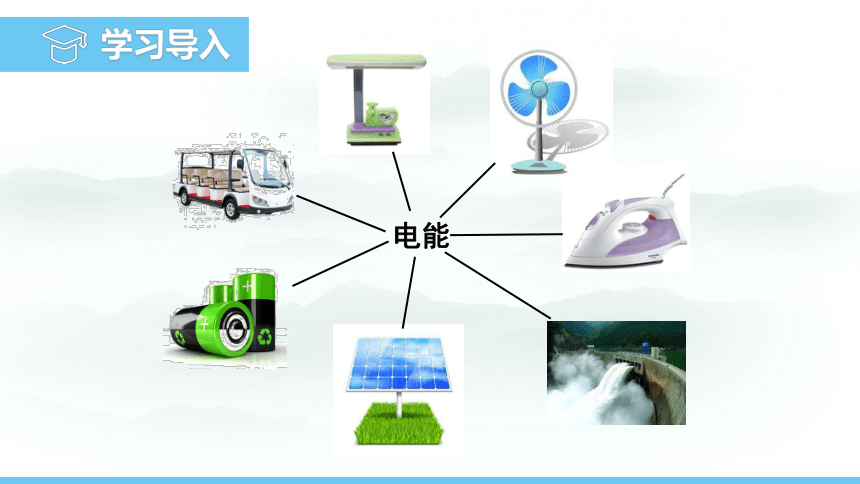

学习导入
电能
学习探究

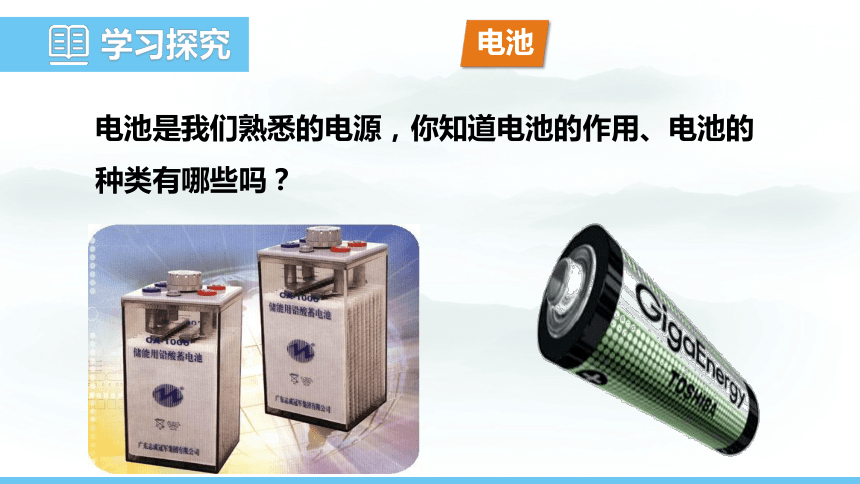

电池
电池是我们熟悉的电源，你知道电池的作用、电池的种类有哪些吗？
①根据材料分：锌锰干电池、铅酸蓄电池、镍铬电池、锂电池、银锌电池等。
②根据可否反复充电分：
蓄电池（或二次电池）
和原电池。

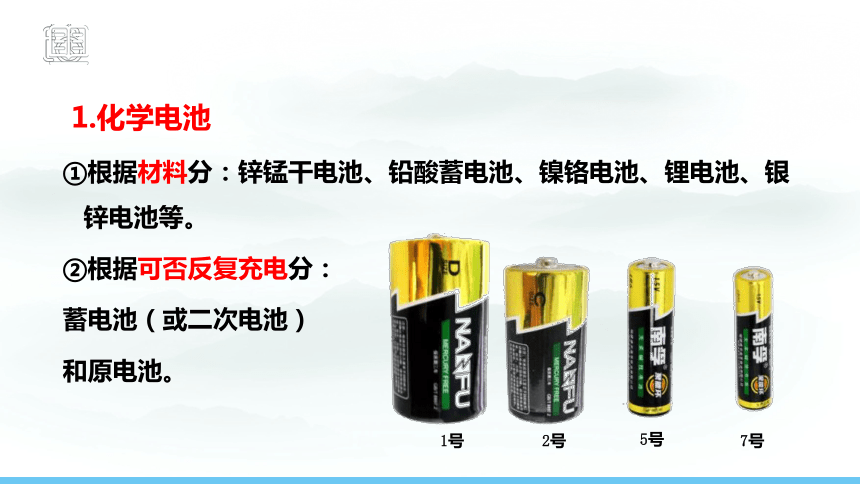

1.化学电池
1号
2号
5号
7号

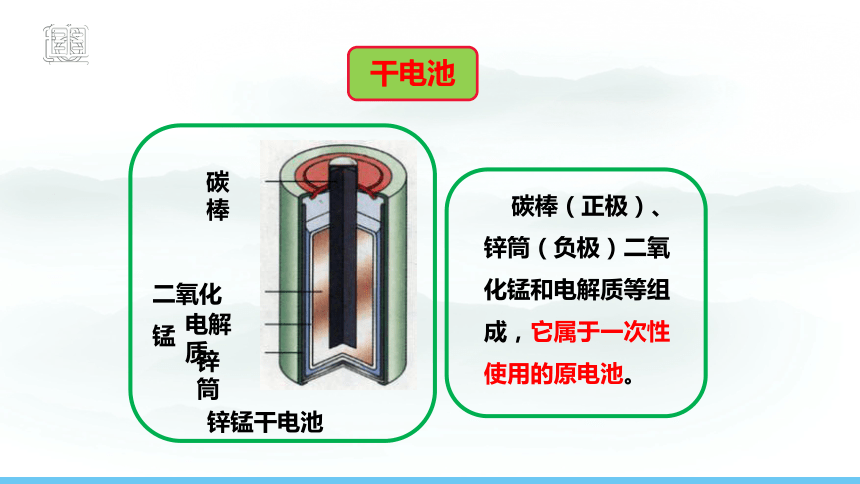

干电池
碳棒（正极）、锌筒（负极）二氧化锰和电解质等组成，它属于一次性使用的原电池。
碳棒
二氧化锰
电解质
锌筒
锌锰干电池

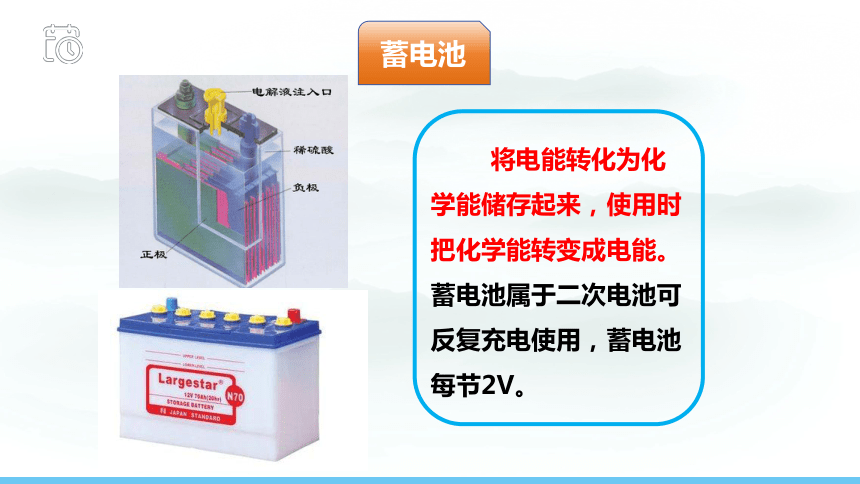

将电能转化为化学能储存起来，使用时把化学能转变成电能。蓄电池属于二次电池可反复充电使用，蓄电池每节2V。
蓄电池

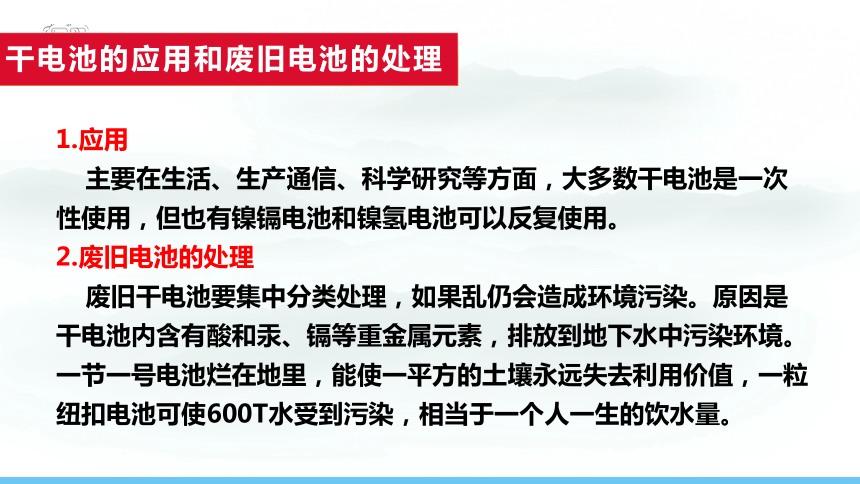

1.应用
主要在生活、生产通信、科学研究等方面，大多数干电池是一次性使用，但也有镍镉电池和镍氢电池可以反复使用。
2.废旧电池的处理
废旧干电池要集中分类处理，如果乱仍会造成环境污染。原因是干电池内含有酸和汞、镉等重金属元素，排放到地下水中污染环境。一节一号电池烂在地里，能使一平方的土壤永远失去利用价值，一粒纽扣电池可使600T水受到污染，相当于一个人一生的饮水量。
干电池的应用和废旧电池的处理

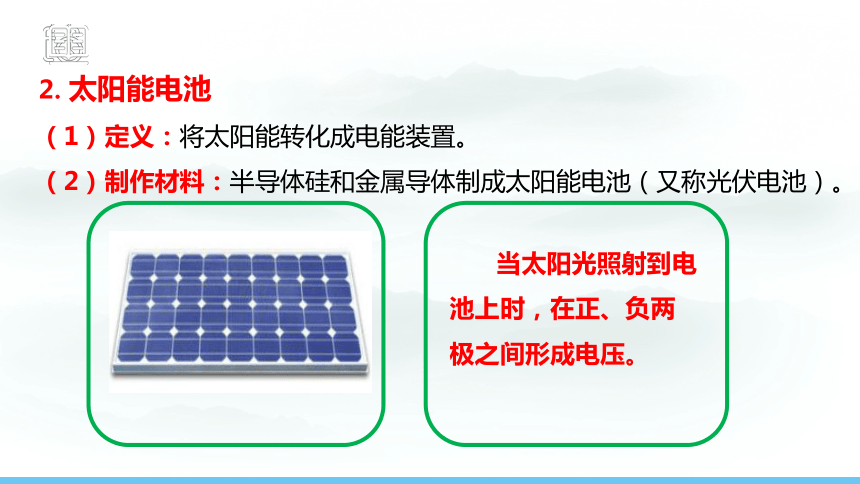

2.太阳能电池
（1）定义：将太阳能转化成电能装置。
（2）制作材料：半导体硅和金属导体制成太阳能电池（又称光伏电池）。
当太阳光照射到电池上时，在正、负两极之间形成电压。

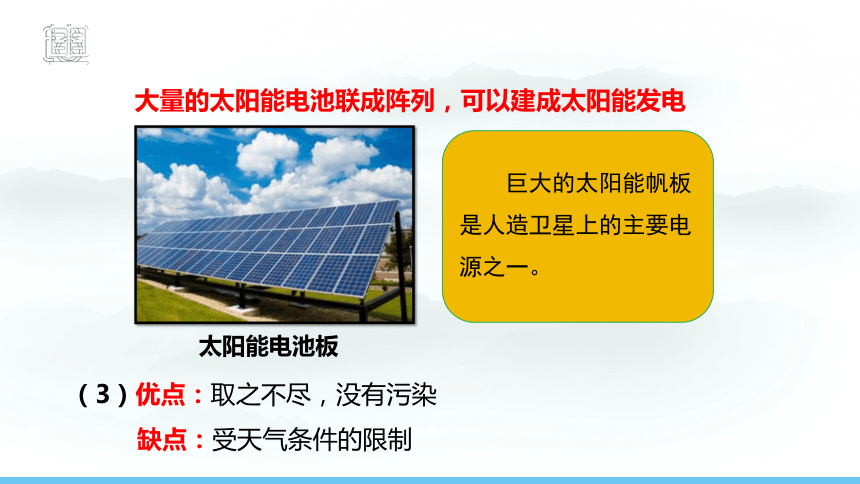

大量的太阳能电池联成阵列，可以建成太阳能发电站。
巨大的太阳能帆板是人造卫星上的主要电源之一。
太阳能电池板
（3）优点：取之不尽，没有污染
缺点：受天气条件的限制

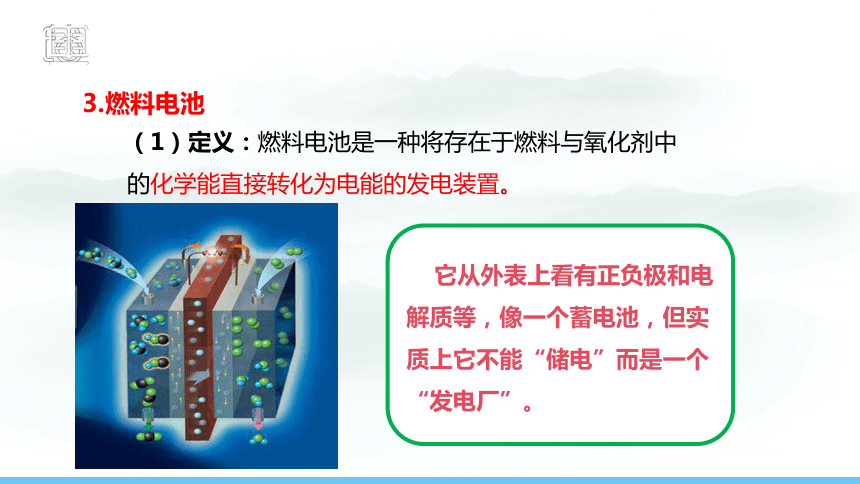

3.燃料电池
（1）定义：燃料电池是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。
它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。

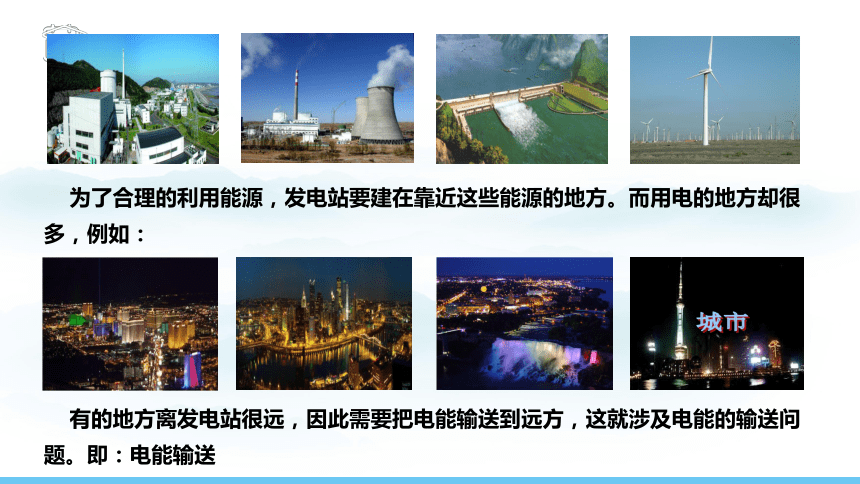

为了合理的利用能源，发电站要建在靠近这些能源的地方。而用电的地方却很多，例如：
有的地方离发电站很远，因此需要把电能输送到远方，这就涉及电能的输送问题。即：电能输送
城市
高压输电线路
学习探究
发电厂
升压变压器
高压线路
降压变压器
居民用电
升压变压器远距离输电示意图
高压输电
家庭用电的电压是 220 V，然而高压输电线上的电压通常都有几十万伏。
　 导体是有一定电阻的，由于输电线长，电阻大，当电流通过输电线时，产生 热量Q ，损失一部分电能。
(1)减小导线电阻
如何才能减少电能的损失呢
(2)减小输电线中的电流
得:
由电阻定律知
①减小材料的电阻率ρ，银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线。
②减小输电线的长度L不可行，因为要保证输电距离。
③可适当增大横截面积。太粗，既不经济又架设困难。
（1）怎样减小输电线的电阻？
根据： P电=UI 、 P损=I 2R 得：
当输送电的总功率一定时，电压增大，则电流就会 ，这样电路中就会损失较 的 ，所以在远距离输电时宜采用 输电。
（2）怎样减小输电线中的电流？
减小
少
高压
电能
高压输电——可减少输电线上的电能损失
功率关系：
高压输电的原因：
变压器
发电站
升压变压器
高压输电线
降压变压器
用户
是不是输电电压越高越好
电压越高，对输电线路和变压器的要求越高，建设费用越高。
远距离输电电压
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用 500 kV的超高压，西北电网达到 750 kV。
知识拓展
1.用电器为什么不直接使用高压电？
高压电的绝缘防护要求很高，直接供给家用电器十分不安全。
人靠近高压带电体，就可能触电。
高压触电及其防护
U
高压电弧触电
高压危险，请勿靠近
2.高压触电的两种形式
高压跨步触电
3.防护
（1）为防止高压触电造成人身伤害：
（2）如发现有高压输电线落到地面时：
必须远离高压带电体。
不可走近，应立即设立警示标志，并通知有关电力部门进行抢修。
安全用电原则：不接触低压带电体
不靠近高压带电体
课堂小结
电能的输送
高压输电
采用高压输电可以减少电能在输电线路上的损失。
高压触电
及其防护
电弧触电
跨步电压触电
不接触低压带电体，不靠近高压带电体
电池
能量转化
对环境的影响
种类：干电池、蓄电池、太阳电池、燃料电池
课堂练习
1、关于电池，下列说法中正确的是（ ）
A.各种化学电池的使用都是一次性的，不能多次充电使用
B.各种化学电池的内部结构都相同
C.蓄电池可以反复多次使用
D.有的电池电压与家庭电路的电压相同
C
2、干电池是一种常用、方便的电源，以下关于干电池的
说法中正确的是(　　)
A．有的干电池提供直流电，有的干电池提供交流电
B．常用的1号、2号 、5号、7号干电池的电压随号数的
增大而增大
C．干电池是把电能转化为化学能的装置
D．多数干电池中有汞、镉等重金属元素，随便丢弃会
污染环境，废弃的干电池应该集中分类处理
D
3、核电站发电流程如图所示，在核电站的发电过程
中，下列所述能量转化顺序正确的是(　　 )
A．核能→化学能→内能→电能
B．核能→化学能→机械能→电能
C．核能→内能→机械能→电能
D．核能→机械能→内能→电能
C
课堂练习
4、如图所示为远距离高压输电示意图，关于远距离输电，下列表述错误的是(　　)
A．增加输电导线的横截面积有利于减少输电过程中的电能损失
B．高压输电是通过减小输电电流来减少电路的发热损耗的
C．在输送电压一定时，输送的电功率越大，电能损失越小
D．高压输电必须综合考虑各种因素，不一定是电压越高越好
C
5、从发电站发出的电能，要经过_____才能送到用电
的地方，远距离输电时，因为输电线有______，电流
经过导线要______，为了保证一定的输电功率，而又
要减小输电线路上的__________，所以远距离输电要
用______输电。
导线
电阻
发热
电能损失
高压
学习目标
1.了解常见电池、常用的几种发电方式中的能量转化。
2.了解常见电池的结构、性能及注意事项。
3.增强环保意识。
4.了解电能的输送；
5.了解电弧触电和跨步电压触电，增强安全意识。
看看你掌握了吗？
