第十九章　走进信息时代
学习目标
学习探究
课堂练习
课堂小结
学习导入
第三节　跨学科：电磁波与信息技术
学习目标
1.了解光纤通信的原理和特点。
2.了解卫星通信、微波通信和移动通信。
3.了解互联网通信。
学习导入

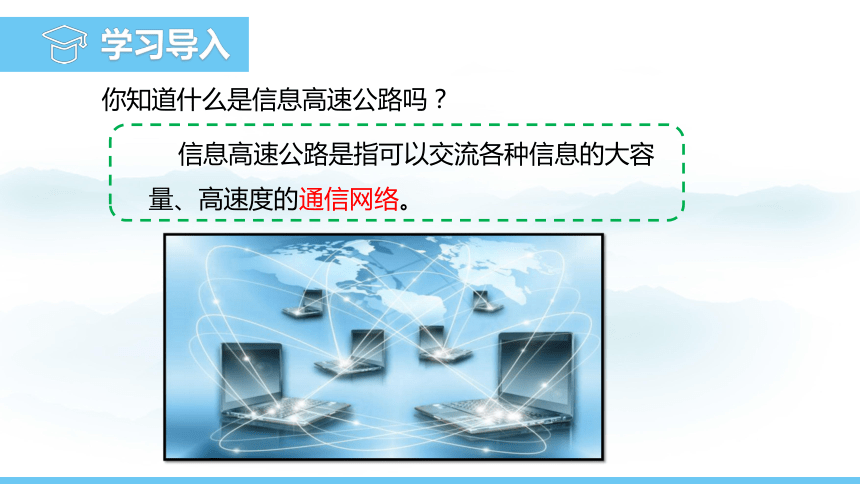

你知道什么是信息高速公路吗？
信息高速公路是指可以交流各种信息的大容量、高速度的通信网络。

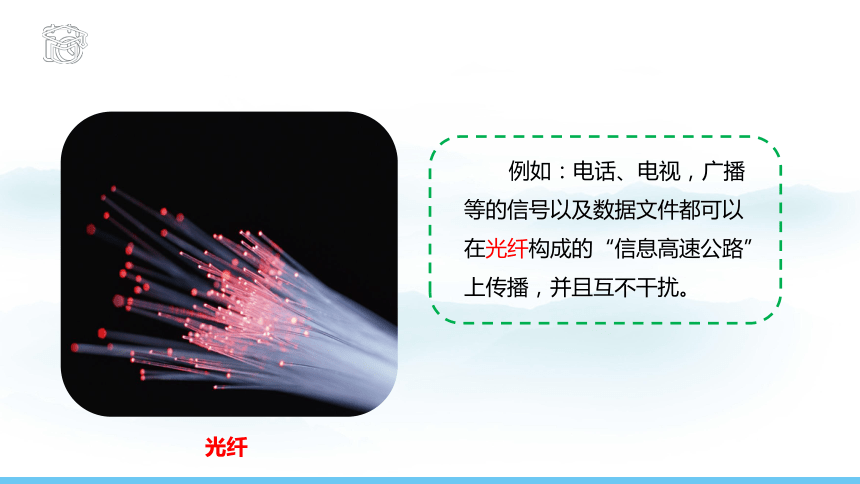

例如：电话、电视，广播等的信号以及数据文件都可以在光纤构成的“信息高速公路”上传播，并且互不干扰。
光纤
学习探究
光纤即光导纤维的简称，是激光的传输管道，一种极细的玻璃丝，数条光纤加上保护层组成光缆。
光纤

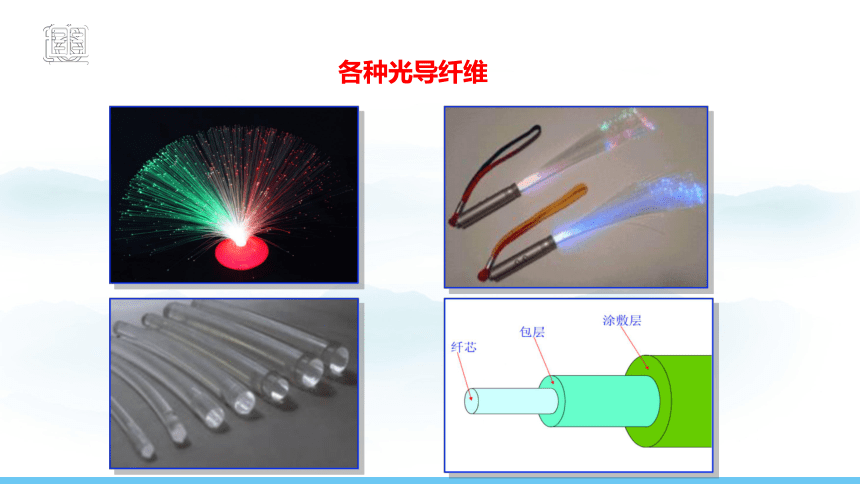

各种光导纤维
利用激光通过光纤传递信号的一种通信方式。
1.光纤通信:
普通的光源夹杂了许多不同频率的光，难携带信息。激光是频率单一，方向高度集中的光，可以作携带信息。
光是比微波频率高得多的电磁波。光通信的“高速公路”更宽广，传递信息的容量较大。
2.激光:
平行度好
亮度高
应用广泛

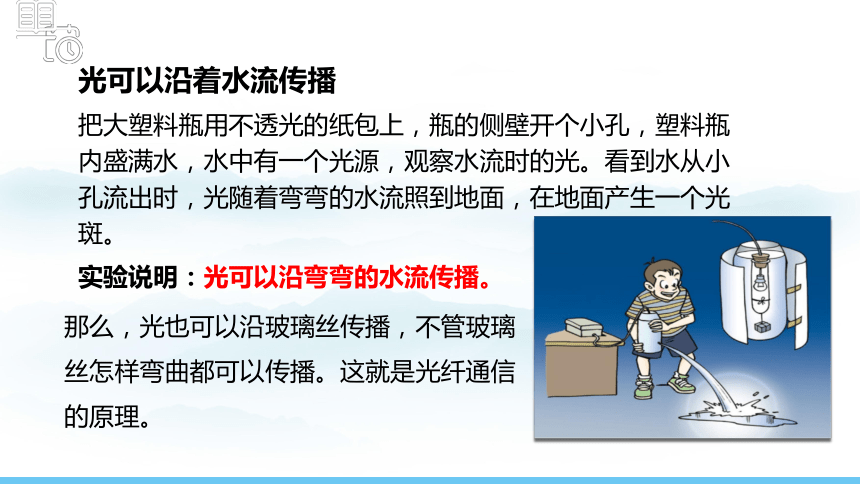

光可以沿着水流传播
把大塑料瓶用不透光的纸包上，瓶的侧壁开个小孔，塑料瓶内盛满水，水中有一个光源，观察水流时的光。看到水从小孔流出时，光随着弯弯的水流照到地面，在地面产生一个光斑。
那么，光也可以沿玻璃丝传播，不管玻璃丝怎样弯曲都可以传播。这就是光纤通信的原理。
实验说明：光可以沿弯弯的水流传播。
光在光导纤维中的传播
4.光纤通信的原理:
用光纤通信时，激光从光导纤维的一端射入，在内壁上经多次反射，从另一端射出，把它携带的信息传到远方。

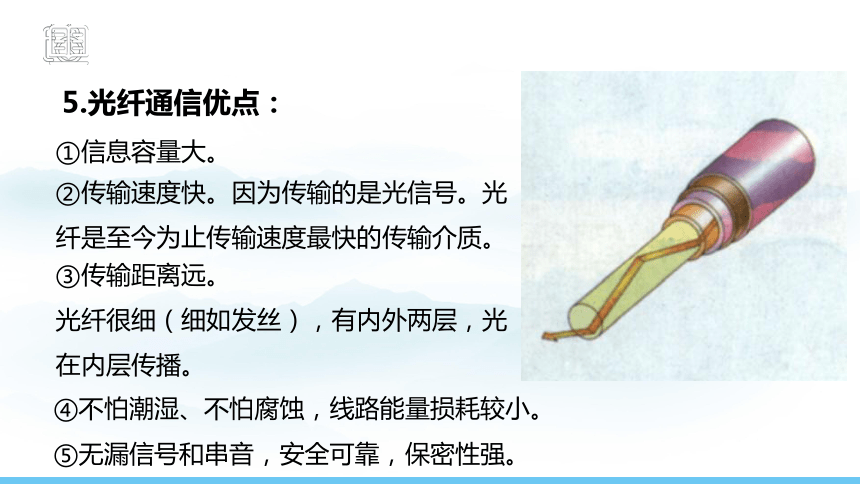

5.光纤通信优点：
②传输速度快。因为传输的是光信号。光纤是至今为止传输速度最快的传输介质。
③传输距离远。
光纤很细（细如发丝），有内外两层，光在内层传播。
①信息容量大。
④不怕潮湿、不怕腐蚀，线路能量损耗较小。
⑤无漏信号和串音，安全可靠，保密性强。
①架设线路受地理条件的限制；
②光缆易被拉断。

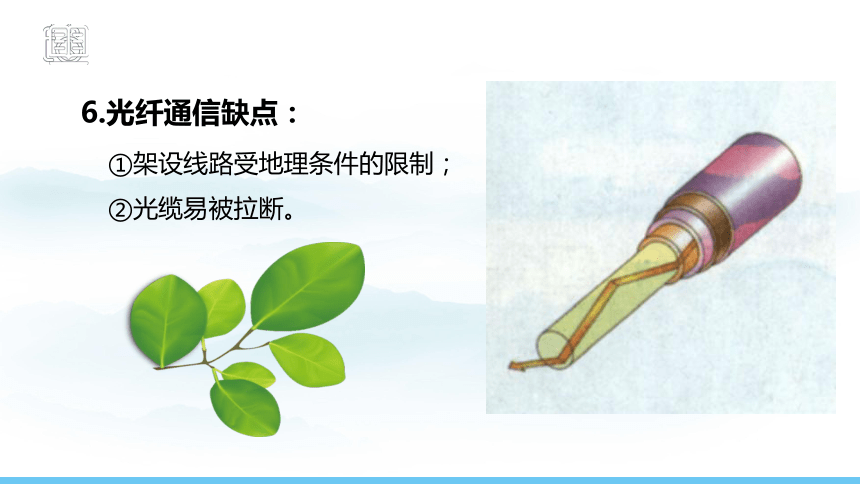

6.光纤通信缺点：

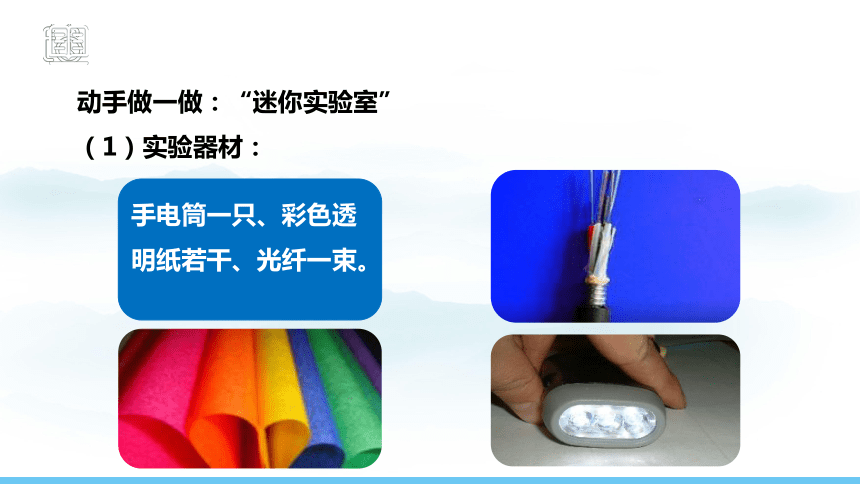

动手做一做：“迷你实验室”
（1）实验器材：
手电筒一只、彩色透明纸若干、光纤一束。
①将不同颜色的彩色透明纸蒙在手电筒的玻璃上，再将光纤的一端垂直放置其上，仔细观察不同颜色的光在光纤中传播的现象。
②将光纤弯曲成不同的角度（可以弯成环状），观察光在光纤中的传播，并与①进行比较。
（2）实验步骤：
②将光纤弯曲成不同的角度，甚至成环状，仍能在光纤的另一端看见与①中相同的现象。
（3）实验现象：
① 将红色透明纸蒙在手电筒的玻璃上时，在光纤的另一端看到红光；将绿色透明纸蒙在手电筒的玻璃上时，在光纤的另一端看到绿光……
（4）实验结论：
不同颜色的光都能沿着光纤传播，不管光纤怎样弯曲，从一端射入的光都会从另一端射出。
海底光缆
现代电信网络的通信方式有卫星通信、微波通信和移动通信。
1.卫星通信：卫星把地面站送来的信号接收下来，进行放大，然后转发给另外的地面站。
卫星通信由同步卫星、地面中继站、地面通信控制中心、地面传输系统组成。
现代电信网络
2.微波通信
微波通信每隔几十千米建一座接力站，接收并放大信号，继续传送。
微波波长在10 m~1 mm之间，频率在30 MHz~3×105 MHz 之间，具有大致沿直线传播的特点。
微波的性质更接近光波，大致沿直线传播。不能沿地球表面绕射。
发射
接收
微波中继通信示意图
每隔50千米左右建立一个中继站,上一站传来的信号就可以传递下去。
3.移动通信
移动电话用微波信号与电话网络联系。移动通信的基地台是按蜂窝的构造布局的。
移动交换中心
基站
数字蜂窝系统
移动站
基站
基站
基站
基站
基站
基站
这样，大大增加了无线电覆盖的有效面积，减少了转接信息的基地台数量。因而移动电话也被称为“蜂窝电话”。
1.互联网将分布于世界各地的计算机网络连接起来，用来传输计算机信号。
互联网
①因特网拥有丰富的信息资源，它使信息在全球范围内得到了高速共享。利用因特网，足不出户就可以获得世界各地的各种信息，通过相应的网站，人们还可以进行学习、娱乐、购物等。
2.信息时代的利与弊
（1）信息时代的便利
②因特网提供了多种多样的人与人之间的交流工具，如电子邮件，交流论坛等，且使用、操作十分方便。
（2）信息时代的弊端
①电磁辐射。如手机、电脑对人体的辐射危害等。
②在传播有用信息的同时，假信息、不良信息、有害信息等也得以泛滥。如网络骗子、手机短信骗子等。
课堂小结
光纤
光导纤维简称光纤，是传输光信号的器件。
原理
特点
现代电信网络
卫星通信
微波通信
移动通信
互联网
踏上信息高速公路
课堂练习
1、下列对激光在光纤中的传播情况描述不正确的是(　　)
A．激光在光纤的内芯和包层间来回传播
B．激光只在内芯中传播
C．激光在内芯和包层的界面处只发生反射，不发生折射
D．在光纤的拐弯处，激光不会泄漏出去
A
2、以下关于微波及微波通信的说法中，不正确的是(　　)
A．微波属于电磁波
B．微波的性质接近于光波，大致沿直线传播
C．进行长距离微波通信时，应通过中继站传播
D．微波可以绕地球表面向远处传播
D
3、下面关于网络通信的说法中，错误的是(　　)
A．计算机进行网络通信最频繁的形式是电子邮件
B．网络通信是数字通信
C．计算机之间的连接需要金属导线，不可以用光缆、通信卫星等手段
D．宽带网是指能传输宽带信号或超过一定速率的数字信号的网络
C
学习目标
1.了解光纤通信的原理和特点。
2.了解卫星通信、微波通信和移动通信。
3.了解互联网通信。
看看你掌握了吗？
