单元主题三节约能源管理员信息科技六年级上册活动2节能路灯与逻辑运算控制授课教师：2025年5月活动背景
上节课课我一起学习了光控灯原理，并自主设计了光控灯模型。
其实除了光控灯，生活中的楼道里还存在着一种常见的灯控方式，你能说一说吗？
声控灯

任务一、了解声音传感器
01
许多楼道灯是感应到声音才会亮起来，这种灯之所以能像人类一样“听”见声音，
是因为有 传感器的帮助。
声 音
楼道灯中的声音传感器
任务一、了解声音传感器
01

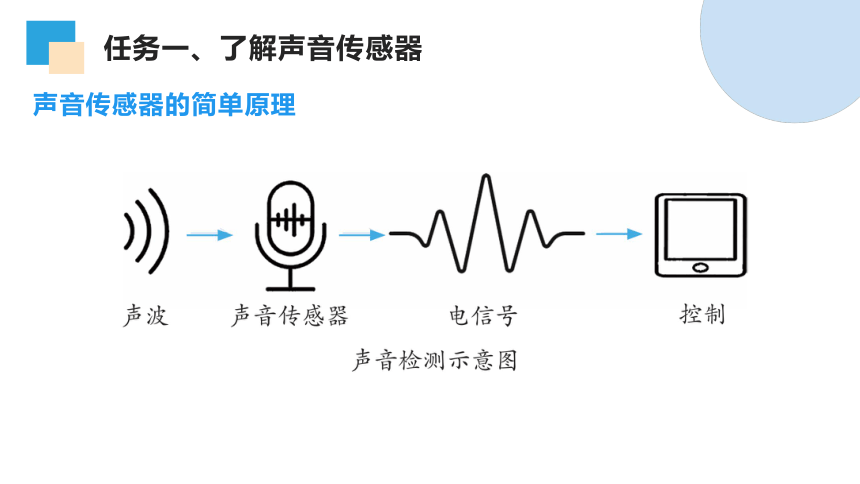

声音传感器的简单原理
任务一、了解声音传感器
01

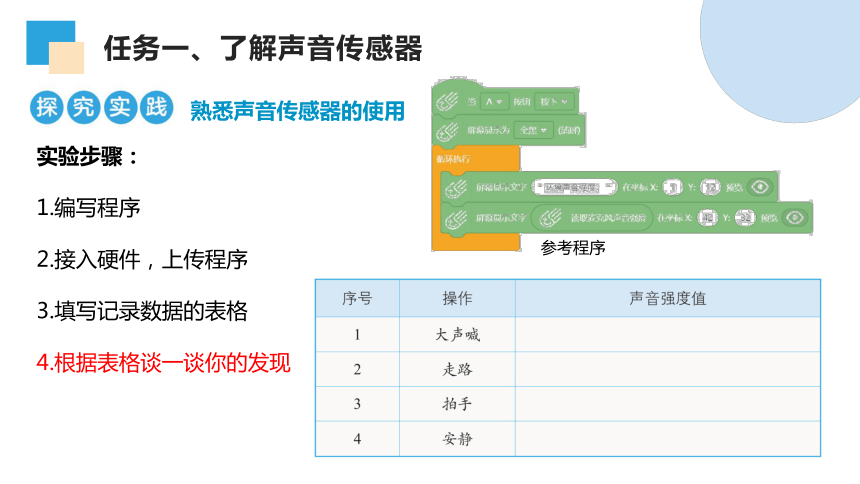

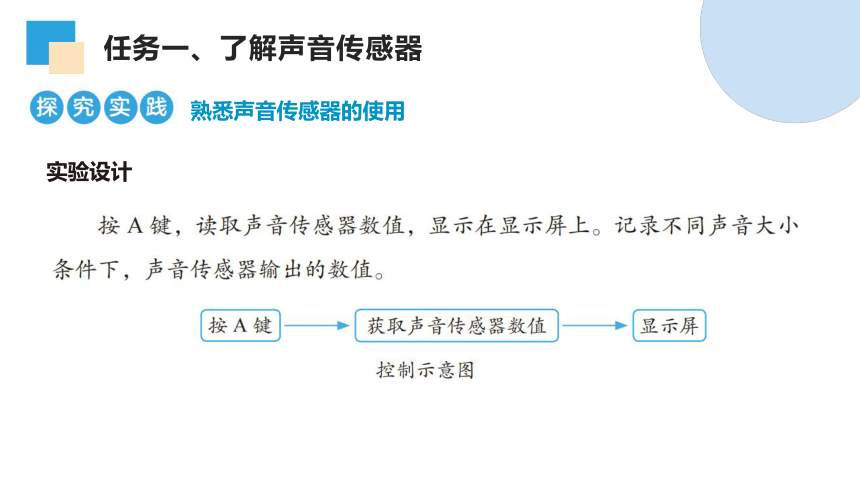

熟悉声音传感器的使用
实验设计
任务一、了解声音传感器
实验步骤：
1.编写程序
2.接入硬件，上传程序
3.填写记录数据的表格
4.根据表格谈一谈你的发现
参考程序
熟悉声音传感器的使用
任务二、设计制作声光控制路灯模型
01
楼道灯光线强的时候，发出声音能否控制灯打开呢？
环境光暗并且检测到有人经过发出声音时，灯才会打开。
灯的开关由“光线”与“声音”两个变量共同控制。
声光路灯控制的简单原理
任务二、设计制作声光控制路灯模型
01
设计一个像楼道灯一样的声光共同控制的路灯模型
声光路灯控制的简单原理
任务二、设计制作声光控制路灯模型
01
设计一个像楼道灯一样的声光共同控制的路灯模型
声光路灯控制的简单原理
任务二、设计制作声光控制路灯模型
01
控制环节 事件 硬件装置
输入
处理
输出
采集光强度和声音强度
光线传感器、声音传感器
将光强度、声音强度与阈值进行比较
主控板
开或关
LED灯
持续获取范围内任意数值的是连续量
只有两种状态的物理量是开关量
声光路灯控制的控制环节
任务二、设计制作声光控制路灯模型
01
思考光声控灯的判断条件是什么？
尝试画出流程图
模拟声光控灯的控制过程
任务二、设计制作声光控制路灯模型
01
编程实现光声控灯模型
参考程序
同时满足光强度和声音强度判断条件
模拟声光控灯的控制过程
任务二、设计制作声光控制路灯模型
01
小组上台展示分享
模拟声光控灯的控制过程
01
课堂总结
01
课后练习
增大
1. 声音传感器输出的值随着环境声音的增大而 。
2. 一般情况下，楼道灯会在人离开后继续亮一段时间再自动关闭。
小组合作，设计方案，完善声光控灯的控制系统，模拟自动关灯功能。
01
拓展延升
多种感应方式
解决问题的方法通常有多种。要判断楼道是否有人经过，除了利用声音传感器，还可以使用人体红外感应器、超声波传感器等。比如，商场自动门是利用超声波传感器探测是否有人经过，来实现自动开门或关门的。
同学们，下节课再见！
