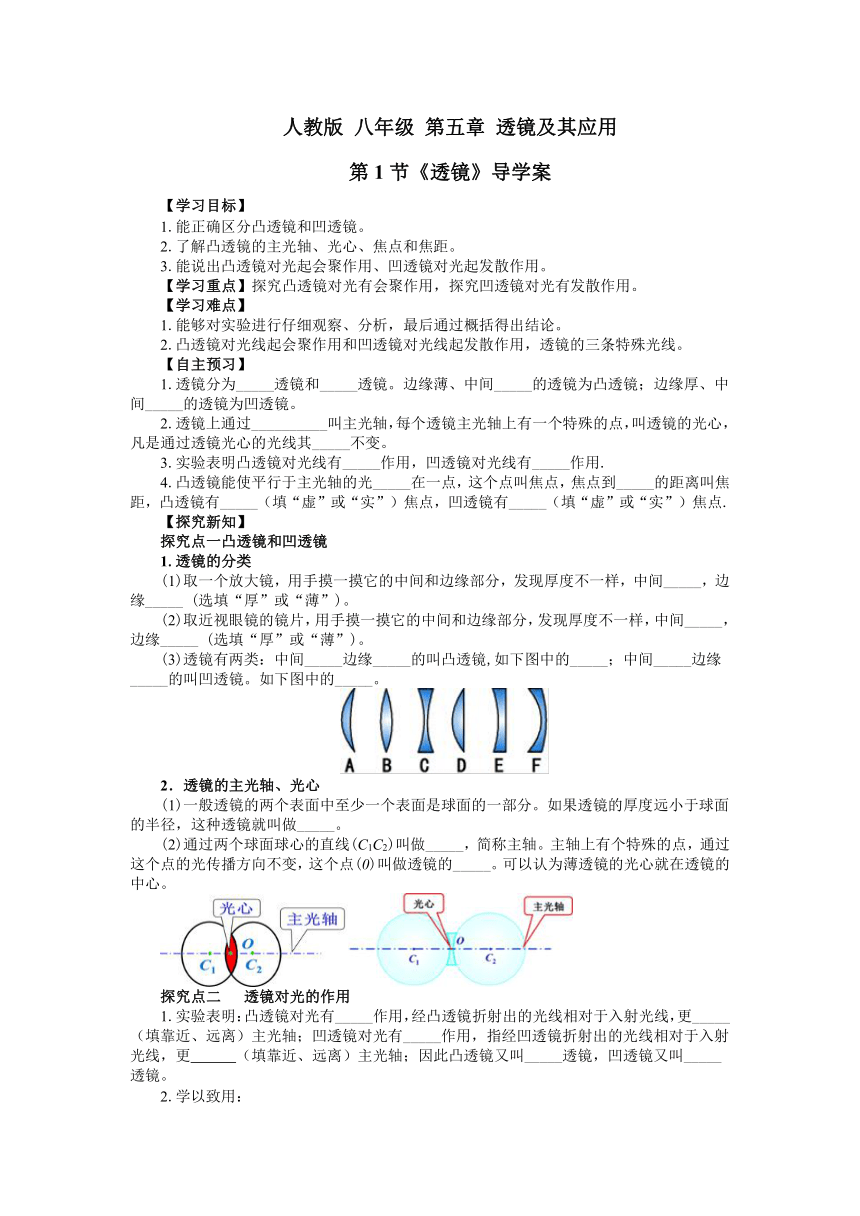

人教版 八年级 第五章 透镜及其应用
第1节《透镜》导学案
【学习目标】
1.能正确区分凸透镜和凹透镜。
2.了解凸透镜的主光轴、光心、焦点和焦距。
3.能说出凸透镜对光起会聚作用、凹透镜对光起发散作用。
【学习重点】探究凸透镜对光有会聚作用，探究凹透镜对光有发散作用。
【学习难点】
1.能够对实验进行仔细观察、分析，最后通过概括得出结论。
2.凸透镜对光线起会聚作用和凹透镜对光线起发散作用，透镜的三条特殊光线。
【自主预习】
1.透镜分为_____透镜和_____透镜。边缘薄、中间_____的透镜为凸透镜；边缘厚、中间_____的透镜为凹透镜。
2.透镜上通过__________叫主光轴，每个透镜主光轴上有一个特殊的点，叫透镜的光心，凡是通过透镜光心的光线其_____不变。
3.实验表明凸透镜对光线有_____作用，凹透镜对光线有_____作用.
4.凸透镜能使平行于主光轴的光_____在一点，这个点叫焦点，焦点到_____的距离叫焦距，凸透镜有_____（填“虚”或“实”）焦点，凹透镜有_____（填“虚”或“实”）焦点.
【探究新知】
探究点一凸透镜和凹透镜
1.透镜的分类
(1)取一个放大镜，用手摸一摸它的中间和边缘部分，发现厚度不一样，中间_____，边缘_____ (选填“厚”或“薄”)。
(2)取近视眼镜的镜片，用手摸一摸它的中间和边缘部分，发现厚度不一样，中间_____，边缘_____ (选填“厚”或“薄”)。
(3)透镜有两类：中间_____边缘_____的叫凸透镜,如下图中的_____；中间_____边缘_____的叫凹透镜。如下图中的_____。
2．透镜的主光轴、光心
(1)一般透镜的两个表面中至少一个表面是球面的一部分。如果透镜的厚度远小于球面的半径，这种透镜就叫做_____。
(2)通过两个球面球心的直线(C1C2)叫做_____，简称主轴。主轴上有个特殊的点，通过这个点的光传播方向不变，这个点(0)叫做透镜的_____。可以认为薄透镜的光心就在透镜的中心。
探究点二 透镜对光的作用
1.实验表明：凸透镜对光有_____作用，经凸透镜折射出的光线相对于入射光线，更_____（填靠近、远离）主光轴；凹透镜对光有_____作用，指经凹透镜折射出的光线相对于入射光线，更 （填靠近、远离）主光轴；因此凸透镜又叫_____透镜，凹透镜又叫_____透镜。
2.学以致用：
在野外郊游的时候，剩有水的矿泉水瓶为什么不能随意丢弃？
。

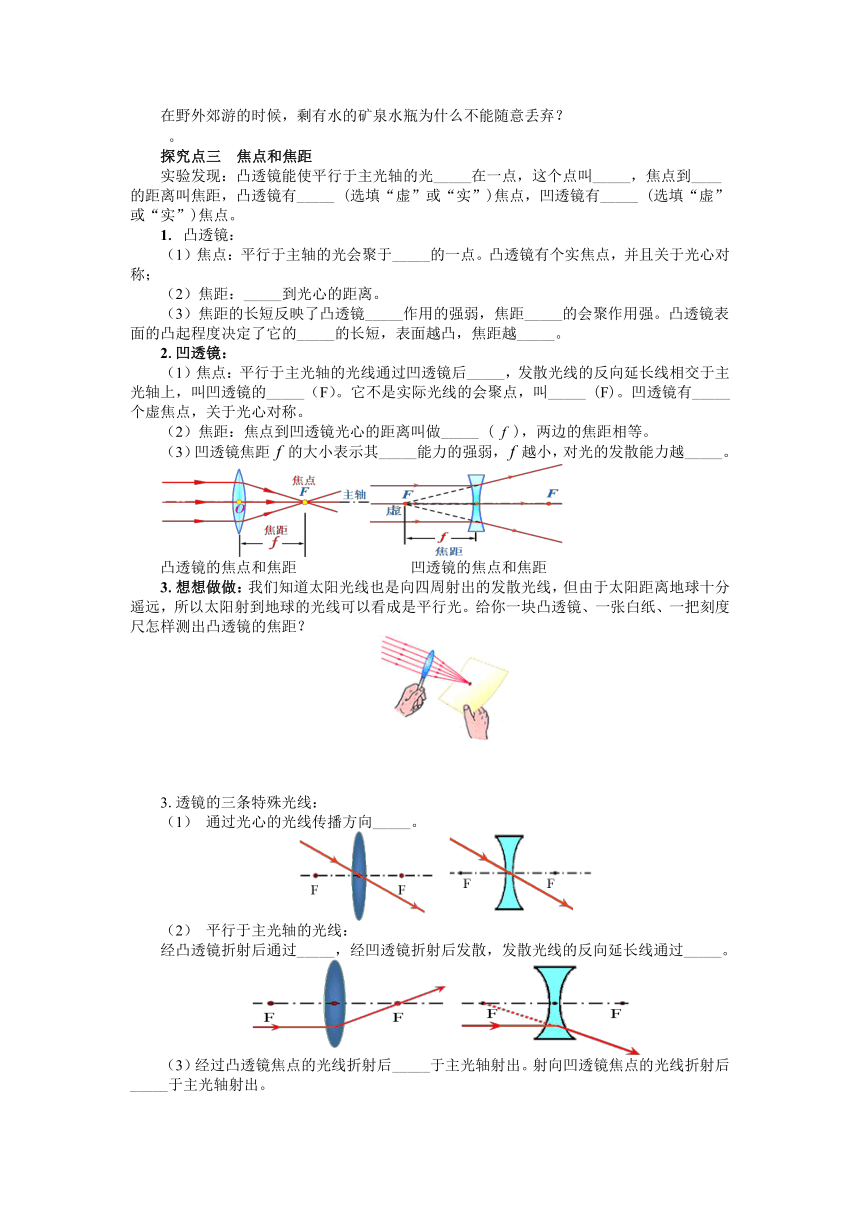

探究点三 焦点和焦距
实验发现：凸透镜能使平行于主光轴的光_____在一点，这个点叫_____，焦点到____的距离叫焦距，凸透镜有_____ (选填“虚”或“实”)焦点，凹透镜有_____ (选填“虚”或“实”)焦点。
1. 凸透镜：
（1）焦点：平行于主轴的光会聚于_____的一点。凸透镜有个实焦点，并且关于光心对称；
（2）焦距：_____到光心的距离。
（3）焦距的长短反映了凸透镜_____作用的强弱，焦距_____的会聚作用强。凸透镜表面的凸起程度决定了它的_____的长短，表面越凸，焦距越_____。
2.凹透镜：
（1）焦点：平行于主光轴的光线通过凹透镜后_____，发散光线的反向延长线相交于主光轴上，叫凹透镜的_____（F）。它不是实际光线的会聚点，叫_____ (F)。凹透镜有_____个虚焦点，关于光心对称。
（2）焦距：焦点到凹透镜光心的距离叫做_____ ( f )，两边的焦距相等。
（3）凹透镜焦距的大小表示其_____能力的强弱，越小，对光的发散能力越_____。
凸透镜的焦点和焦距 凹透镜的焦点和焦距
3.想想做做：我们知道太阳光线也是向四周射出的发散光线，但由于太阳距离地球十分遥远，所以太阳射到地球的光线可以看成是平行光。给你一块凸透镜、一张白纸、一把刻度尺怎样测出凸透镜的焦距？
3.透镜的三条特殊光线：
（1） 通过光心的光线传播方向_____。
（2） 平行于主光轴的光线：
经凸透镜折射后通过_____，经凹透镜折射后发散，发散光线的反向延长线通过_____。
（3）经过凸透镜焦点的光线折射后_____于主光轴射出。射向凹透镜焦点的光线折射后_____于主光轴射出。

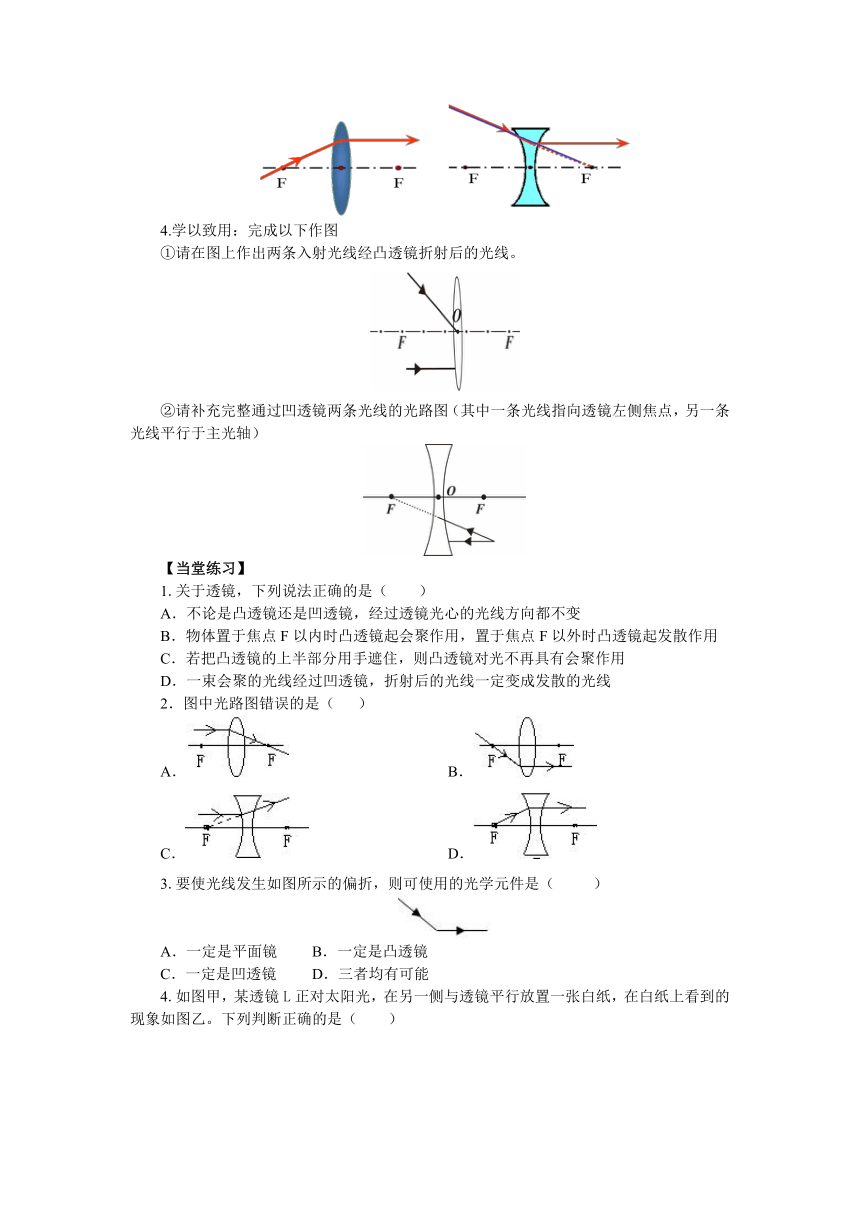

4.学以致用：完成以下作图
①请在图上作出两条入射光线经凸透镜折射后的光线。
②请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）
【当堂练习】
1.关于透镜，下列说法正确的是（　　）
A．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
B．物体置于焦点F以内时凸透镜起会聚作用，置于焦点F以外时凸透镜起发散作用
C．若把凸透镜的上半部分用手遮住，则凸透镜对光不再具有会聚作用
D．一束会聚的光线经过凹透镜，折射后的光线一定变成发散的光线
2．图中光路图错误的是（　 ）
A． B．
C． D．
3.要使光线发生如图所示的偏折，则可使用的光学元件是（　 　）
A．一定是平面镜 B．一定是凸透镜
C．一定是凹透镜 D．三者均有可能
4.如图甲，某透镜L正对太阳光，在另一侧与透镜平行放置一张白纸，在白纸上看到的现象如图乙。下列判断正确的是（　　）
A．透镜远离白纸，若Ⅰ区变小，则L是凸透镜
B．透镜靠近白纸，若Ⅱ区变大，则L是凹透镜
C．无需操作，就能判断该透镜是凸透镜
D．无需操作，就能判断该透镜是凹透镜
5.如图，西汉的《淮南万毕术》中记载“削冰令圆，举以向日，以艾承其影，则得火”。“削冰令圆”就是把冰块做成_____，对光有_____作用，若要“火生”应把“艾”放在冰透镜的_____位置处。
6.如图所示的是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：_____是凹透镜，它对光有_____作用。
7.请画出图中入射光线经凸透镜后的折射光线。
8．如图所示，F为凹透镜的焦点，OO＇为凹透镜的主光轴，AB为射向凹透镜且延长线过焦点的光线，在凹透镜的右侧有一平面镜MN和主光轴OO′成60°，请画出经凸透镜折射后和经平面镜反射后的完整光路图。
【课后反思】本节课学习中，你有哪些收获，还有哪些不足，有什么体会。
参考答案
【自主预习】
1. 凸 凹 厚 薄
2.两个球面球心的直线 传播方向
3. 会聚 发散
4. 会聚 光心 实 虚
【探究新知】
探究点一凸透镜和凹透镜
1. (1)厚 薄 (2) 薄 厚（3）厚 薄 薄 厚 A、B、D C、E、F
2．透镜的主光轴、光心
(1)薄透镜
(2)主光轴 光心
探究点二 透镜对光的作用
1.会聚 靠近 发散 远离 会聚 发散
2.剩有水的矿泉水瓶相当于凸透镜，对光有会聚作用，会引发火灾。
探究点三 焦点和焦距
会聚 焦点 光心 实 虚
1.（1）主轴 两 （2）焦点 （3）会聚 越短 焦距 短
2.（1）发散 焦点 虚焦点 两 （2）焦距 （3）发散 强
3.拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
3.（1）不改变（2）焦点 虚焦点（3）平行 平行
4. ①如图所示
②如图所示
【当堂练习】
1.A 2.D 3.D 4.D 5.凸透镜 会聚 焦点 6.乙 发散
7.如图所示
8.如图所示
