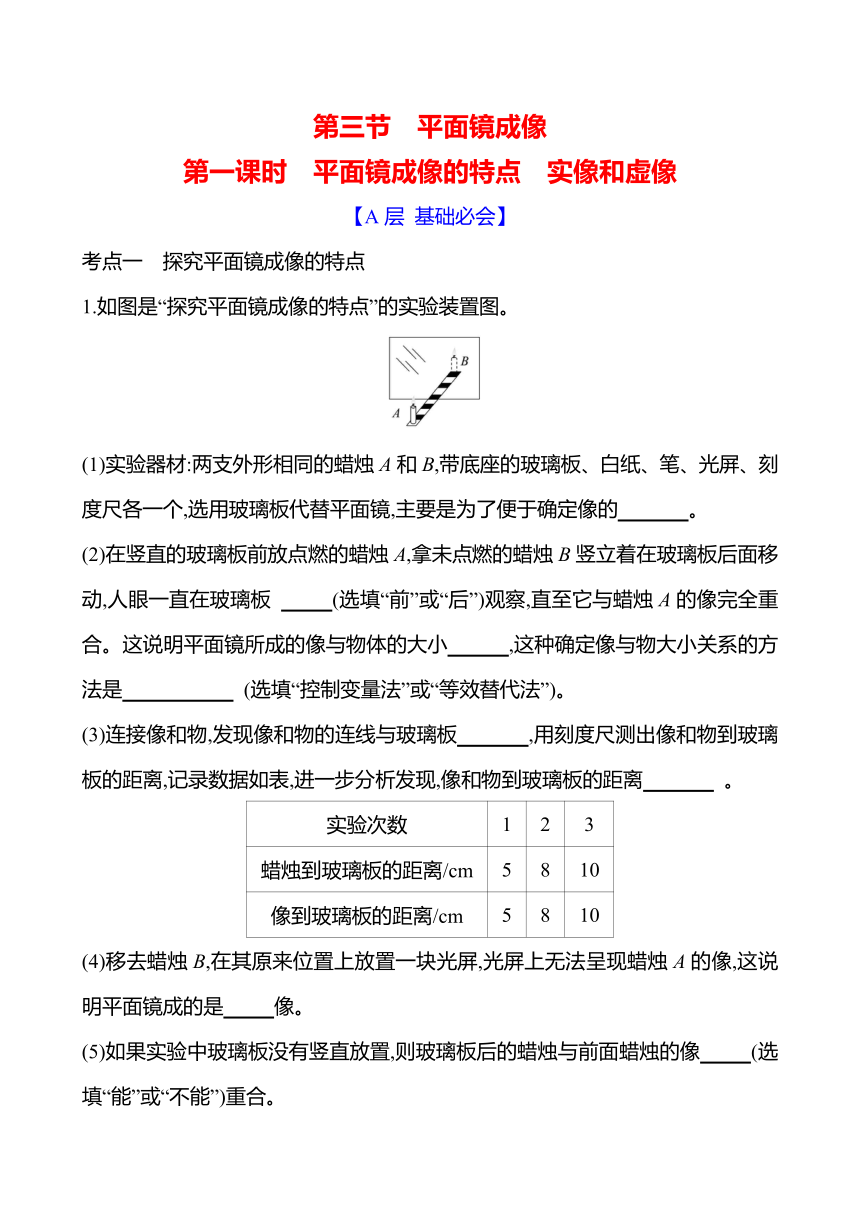

第三节　平面镜成像
第一课时　平面镜成像的特点　实像和虚像
【A层 基础必会】
考点一　探究平面镜成像的特点
1.如图是“探究平面镜成像的特点”的实验装置图。
(1)实验器材:两支外形相同的蜡烛A和B,带底座的玻璃板、白纸、笔、光屏、刻度尺各一个,选用玻璃板代替平面镜,主要是为了便于确定像的　 　。
(2)在竖直的玻璃板前放点燃的蜡烛A,拿未点燃的蜡烛B竖立着在玻璃板后面移动,人眼一直在玻璃板 　 　(选填“前”或“后”)观察,直至它与蜡烛A的像完全重合。这说明平面镜所成的像与物体的大小　 　,这种确定像与物大小关系的方法是　 　 (选填“控制变量法”或“等效替代法”)。
(3)连接像和物,发现像和物的连线与玻璃板　 　,用刻度尺测出像和物到玻璃板的距离,记录数据如表,进一步分析发现,像和物到玻璃板的距离　 　 。
实验次数 1 2 3
蜡烛到玻璃板的距离/cm 5 8 10
像到玻璃板的距离/cm 5 8 10
(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上无法呈现蜡烛A的像,这说明平面镜成的是　 　像。
(5)如果实验中玻璃板没有竖直放置,则玻璃板后的蜡烛与前面蜡烛的像　 　(选填“能”或“不能”)重合。

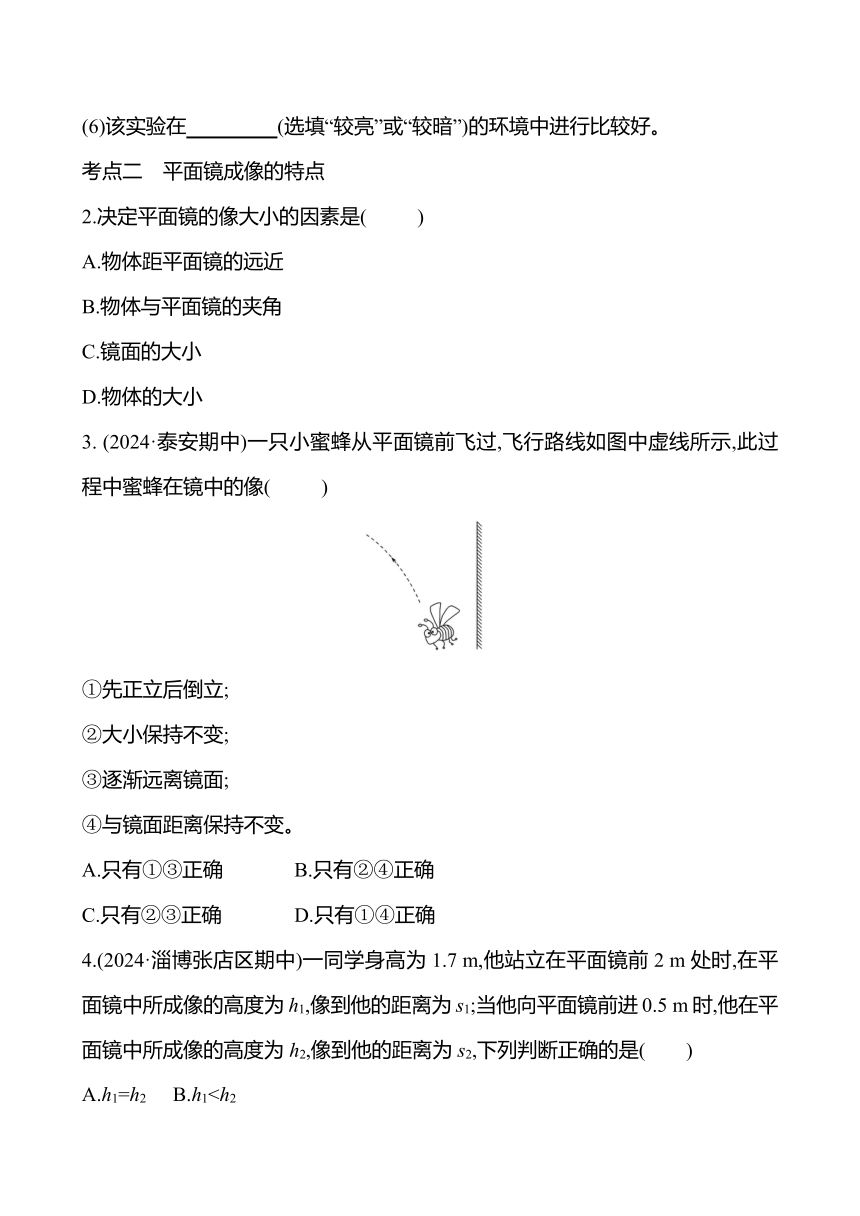

(6)该实验在　 　(选填“较亮”或“较暗”)的环境中进行比较好。
考点二　平面镜成像的特点
2.决定平面镜的像大小的因素是( )
A.物体距平面镜的远近
B.物体与平面镜的夹角
C.镜面的大小
D.物体的大小
3. (2024·泰安期中)一只小蜜蜂从平面镜前飞过,飞行路线如图中虚线所示,此过程中蜜蜂在镜中的像( )
①先正立后倒立;
②大小保持不变;
③逐渐远离镜面;
④与镜面距离保持不变。
A.只有①③正确　　　 B.只有②④正确
C.只有②③正确 D.只有①④正确
4.(2024·淄博张店区期中)一同学身高为1.7 m,他站立在平面镜前2 m处时,在平面镜中所成像的高度为h1,像到他的距离为s1;当他向平面镜前进0.5 m时,他在平面镜中所成像的高度为h2,像到他的距离为s2,下列判断正确的是( )

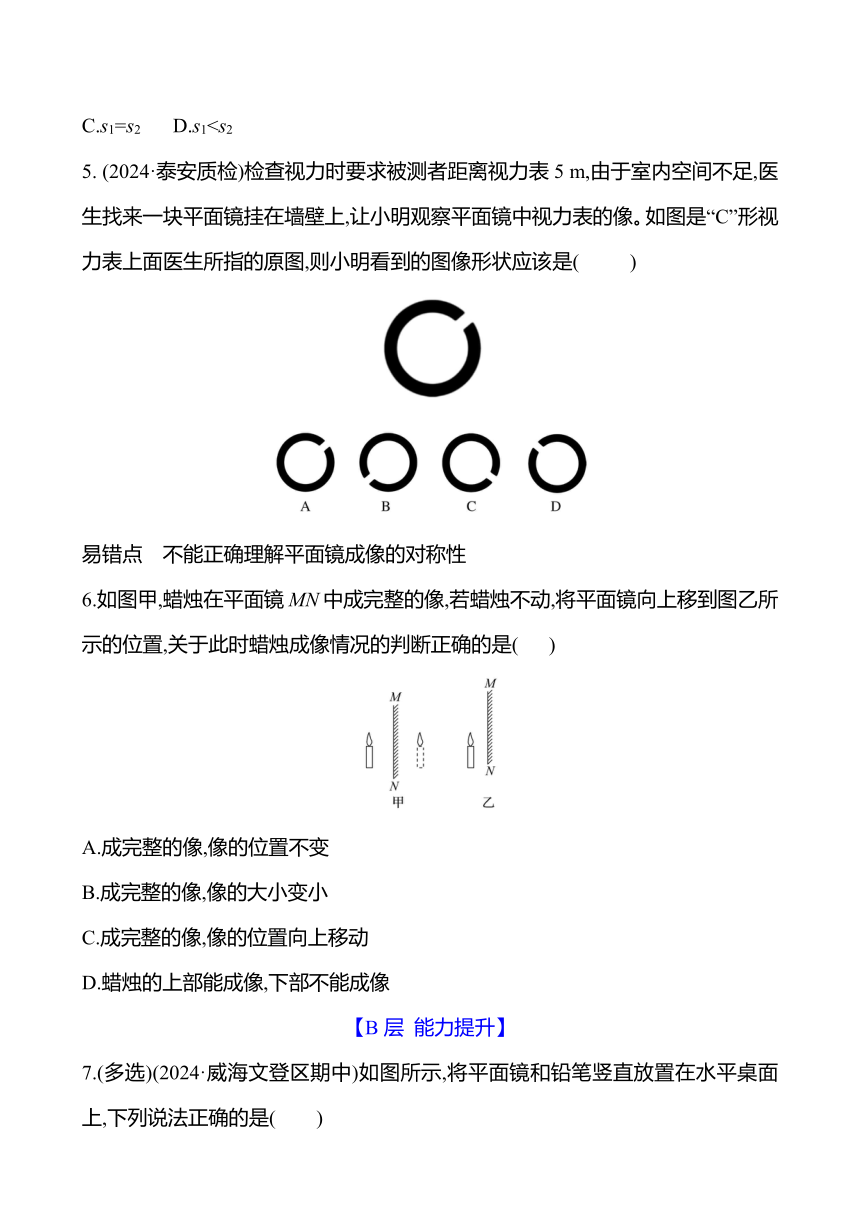

A.h1=h2 B.h1C.s1=s2 D.s15. (2024·泰安质检)检查视力时要求被测者距离视力表5 m,由于室内空间不足,医生找来一块平面镜挂在墙壁上,让小明观察平面镜中视力表的像。如图是“C”形视力表上面医生所指的原图,则小明看到的图像形状应该是( )
易错点　不能正确理解平面镜成像的对称性
6.如图甲,蜡烛在平面镜MN中成完整的像,若蜡烛不动,将平面镜向上移到图乙所示的位置,关于此时蜡烛成像情况的判断正确的是( )
A.成完整的像,像的位置不变
B.成完整的像,像的大小变小
C.成完整的像,像的位置向上移动
D.蜡烛的上部能成像,下部不能成像
【B层 能力提升】

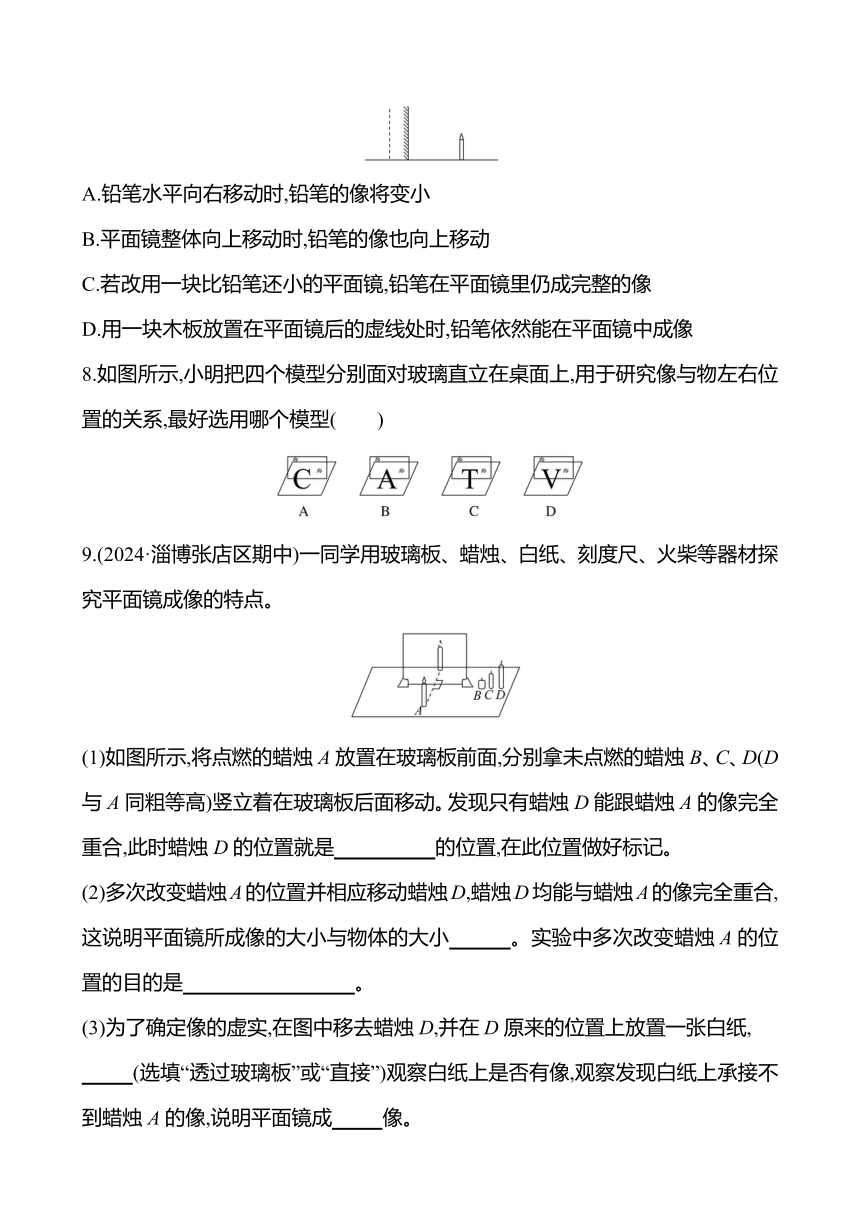

7.(多选)(2024·威海文登区期中)如图所示,将平面镜和铅笔竖直放置在水平桌面上,下列说法正确的是( )
A.铅笔水平向右移动时,铅笔的像将变小
B.平面镜整体向上移动时,铅笔的像也向上移动
C.若改用一块比铅笔还小的平面镜,铅笔在平面镜里仍成完整的像
D.用一块木板放置在平面镜后的虚线处时,铅笔依然能在平面镜中成像
8.如图所示,小明把四个模型分别面对玻璃直立在桌面上,用于研究像与物左右位置的关系,最好选用哪个模型( )
9.(2024·淄博张店区期中)一同学用玻璃板、蜡烛、白纸、刻度尺、火柴等器材探究平面镜成像的特点。
(1)如图所示,将点燃的蜡烛A放置在玻璃板前面,分别拿未点燃的蜡烛B、C、D(D与A同粗等高)竖立着在玻璃板后面移动。发现只有蜡烛D能跟蜡烛A的像完全重合,此时蜡烛D的位置就是　 　的位置,在此位置做好标记。
(2)多次改变蜡烛A的位置并相应移动蜡烛D,蜡烛D均能与蜡烛A的像完全重合,这说明平面镜所成像的大小与物体的大小　 　。实验中多次改变蜡烛A的位置的目的是　 　。
(3)为了确定像的虚实,在图中移去蜡烛D,并在D原来的位置上放置一张白纸,
　 　(选填“透过玻璃板”或“直接”)观察白纸上是否有像,观察发现白纸上承接不到蜡烛A的像,说明平面镜成　 　像。

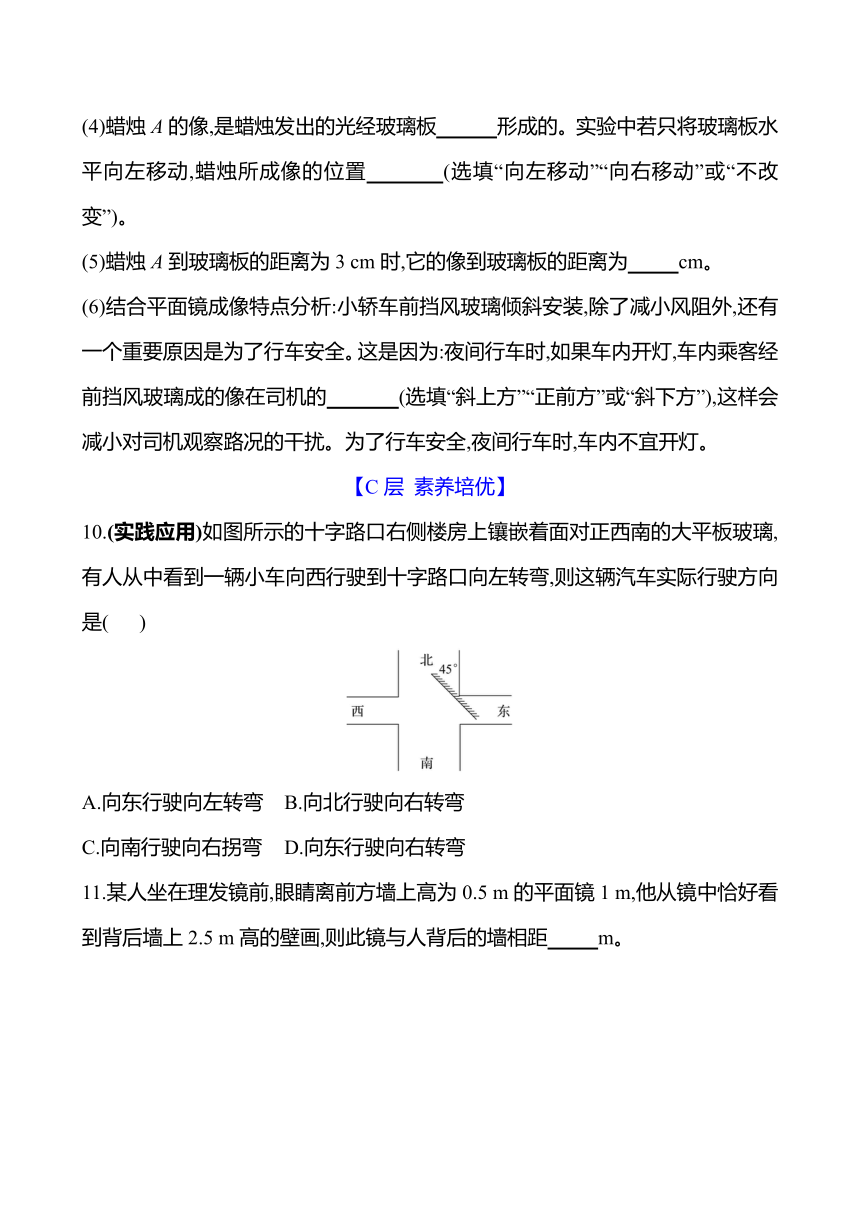

(4)蜡烛A的像,是蜡烛发出的光经玻璃板　 　形成的。实验中若只将玻璃板水平向左移动,蜡烛所成像的位置　 　(选填“向左移动”“向右移动”或“不改变”)。
(5)蜡烛A到玻璃板的距离为3 cm时,它的像到玻璃板的距离为　 　cm。
(6)结合平面镜成像特点分析:小轿车前挡风玻璃倾斜安装,除了减小风阻外,还有一个重要原因是为了行车安全。这是因为:夜间行车时,如果车内开灯,车内乘客经前挡风玻璃成的像在司机的　 　(选填“斜上方”“正前方”或“斜下方”),这样会减小对司机观察路况的干扰。为了行车安全,夜间行车时,车内不宜开灯。
【C层 素养培优】
10.(实践应用)如图所示的十字路口右侧楼房上镶嵌着面对正西南的大平板玻璃,有人从中看到一辆小车向西行驶到十字路口向左转弯,则这辆汽车实际行驶方向是( )
A.向东行驶向左转弯 　B.向北行驶向右转弯
C.向南行驶向右拐弯 　D.向东行驶向右转弯
11.某人坐在理发镜前,眼睛离前方墙上高为0.5 m的平面镜1 m,他从镜中恰好看到背后墙上2.5 m高的壁画,则此镜与人背后的墙相距　 　m。
答案
【A层 基础必会】
考点一　探究平面镜成像的特点
1.如图是“探究平面镜成像的特点”的实验装置图。
(1)实验器材:两支外形相同的蜡烛A和B,带底座的玻璃板、白纸、笔、光屏、刻度尺各一个,选用玻璃板代替平面镜,主要是为了便于确定像的　位置　。
(2)在竖直的玻璃板前放点燃的蜡烛A,拿未点燃的蜡烛B竖立着在玻璃板后面移动,人眼一直在玻璃板 　前　(选填“前”或“后”)观察,直至它与蜡烛A的像完全重合。这说明平面镜所成的像与物体的大小　相等　,这种确定像与物大小关系的方法是　等效替代法　 (选填“控制变量法”或“等效替代法”)。
(3)连接像和物,发现像和物的连线与玻璃板　垂直　,用刻度尺测出像和物到玻璃板的距离,记录数据如表,进一步分析发现,像和物到玻璃板的距离　相等　 。
实验次数 1 2 3
蜡烛到玻璃板的距离/cm 5 8 10
像到玻璃板的距离/cm 5 8 10
(4)移去蜡烛B,在其原来位置上放置一块光屏,光屏上无法呈现蜡烛A的像,这说明平面镜成的是　虚　像。
(5)如果实验中玻璃板没有竖直放置,则玻璃板后的蜡烛与前面蜡烛的像　不能　(选填“能”或“不能”)重合。
(6)该实验在　较暗　(选填“较亮”或“较暗”)的环境中进行比较好。
考点二　平面镜成像的特点
2.决定平面镜的像大小的因素是(D)
A.物体距平面镜的远近
B.物体与平面镜的夹角
C.镜面的大小
D.物体的大小
3. (2024·泰安期中)一只小蜜蜂从平面镜前飞过,飞行路线如图中虚线所示,此过程中蜜蜂在镜中的像(C)
①先正立后倒立;
②大小保持不变;
③逐渐远离镜面;
④与镜面距离保持不变。
A.只有①③正确　　　 B.只有②④正确
C.只有②③正确 D.只有①④正确
4.(2024·淄博张店区期中)一同学身高为1.7 m,他站立在平面镜前2 m处时,在平面镜中所成像的高度为h1,像到他的距离为s1;当他向平面镜前进0.5 m时,他在平面镜中所成像的高度为h2,像到他的距离为s2,下列判断正确的是(A)
A.h1=h2 B.h1C.s1=s2 D.s15. (2024·泰安质检)检查视力时要求被测者距离视力表5 m,由于室内空间不足,医生找来一块平面镜挂在墙壁上,让小明观察平面镜中视力表的像。如图是“C”形视力表上面医生所指的原图,则小明看到的图像形状应该是(D)
易错点　不能正确理解平面镜成像的对称性
6.如图甲,蜡烛在平面镜MN中成完整的像,若蜡烛不动,将平面镜向上移到图乙所示的位置,关于此时蜡烛成像情况的判断正确的是(A)
A.成完整的像,像的位置不变
B.成完整的像,像的大小变小
C.成完整的像,像的位置向上移动
D.蜡烛的上部能成像,下部不能成像
【B层 能力提升】
7.(多选)(2024·威海文登区期中)如图所示,将平面镜和铅笔竖直放置在水平桌面上,下列说法正确的是(C、D)
A.铅笔水平向右移动时,铅笔的像将变小
B.平面镜整体向上移动时,铅笔的像也向上移动
C.若改用一块比铅笔还小的平面镜,铅笔在平面镜里仍成完整的像
D.用一块木板放置在平面镜后的虚线处时,铅笔依然能在平面镜中成像
8.如图所示,小明把四个模型分别面对玻璃直立在桌面上,用于研究像与物左右位置的关系,最好选用哪个模型(A)
9.(2024·淄博张店区期中)一同学用玻璃板、蜡烛、白纸、刻度尺、火柴等器材探究平面镜成像的特点。
(1)如图所示,将点燃的蜡烛A放置在玻璃板前面,分别拿未点燃的蜡烛B、C、D(D与A同粗等高)竖立着在玻璃板后面移动。发现只有蜡烛D能跟蜡烛A的像完全重合,此时蜡烛D的位置就是　蜡烛A像　的位置,在此位置做好标记。
(2)多次改变蜡烛A的位置并相应移动蜡烛D,蜡烛D均能与蜡烛A的像完全重合,这说明平面镜所成像的大小与物体的大小　相等　。实验中多次改变蜡烛A的位置的目的是　得出普遍性的规律　。
(3)为了确定像的虚实,在图中移去蜡烛D,并在D原来的位置上放置一张白纸,　直接　(选填“透过玻璃板”或“直接”)观察白纸上是否有像,观察发现白纸上承接不到蜡烛A的像,说明平面镜成　虚　像。
(4)蜡烛A的像,是蜡烛发出的光经玻璃板　反射　形成的。实验中若只将玻璃板水平向左移动,蜡烛所成像的位置　不改变　(选填“向左移动”“向右移动”或“不改变”)。
(5)蜡烛A到玻璃板的距离为3 cm时,它的像到玻璃板的距离为　3　cm。
(6)结合平面镜成像特点分析:小轿车前挡风玻璃倾斜安装,除了减小风阻外,还有一个重要原因是为了行车安全。这是因为:夜间行车时,如果车内开灯,车内乘客经前挡风玻璃成的像在司机的　斜上方　(选填“斜上方”“正前方”或“斜下方”),这样会减小对司机观察路况的干扰。为了行车安全,夜间行车时,车内不宜开灯。
【C层 素养培优】
10.(实践应用)如图所示的十字路口右侧楼房上镶嵌着面对正西南的大平板玻璃,有人从中看到一辆小车向西行驶到十字路口向左转弯,则这辆汽车实际行驶方向是(B)
A.向东行驶向左转弯 　B.向北行驶向右转弯
C.向南行驶向右拐弯 　D.向东行驶向右转弯
【点思路】平面镜成像时,像与物关于平面镜对称,据此可作图,进而判断解题。
11.某人坐在理发镜前,眼睛离前方墙上高为0.5 m的平面镜1 m,他从镜中恰好看到背后墙上2.5 m高的壁画,则此镜与人背后的墙相距　4　m。
【点思路】画出光路示意图,并根据平面镜成像特点和相似三角形的知识进行分析解答。
