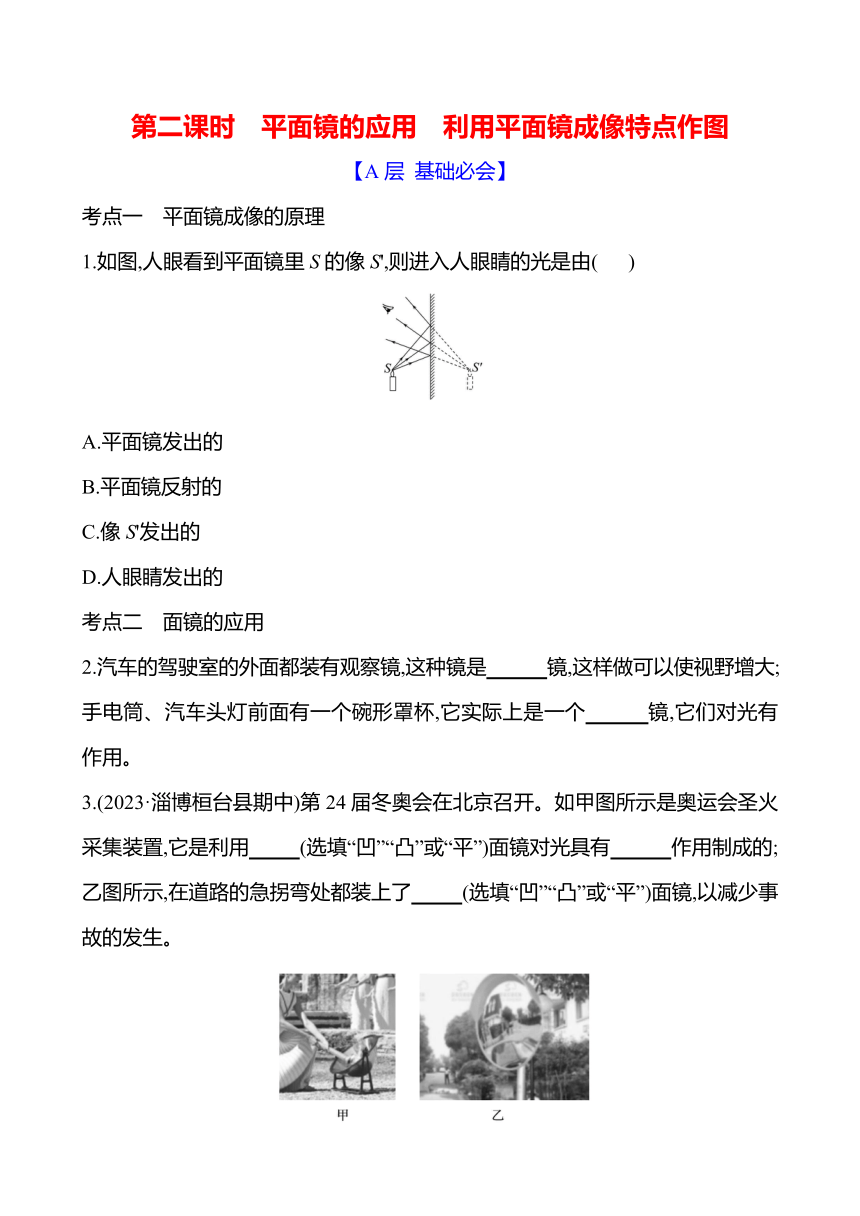

第二课时　平面镜的应用　利用平面镜成像特点作图
【A层 基础必会】
考点一　平面镜成像的原理
1.如图,人眼看到平面镜里S的像S',则进入人眼睛的光是由( )
A.平面镜发出的
B.平面镜反射的
C.像S'发出的
D.人眼睛发出的
考点二　面镜的应用
2.汽车的驾驶室的外面都装有观察镜,这种镜是　 　镜,这样做可以使视野增大;手电筒、汽车头灯前面有一个碗形罩杯,它实际上是一个　 　镜,它们对光有　 　作用。
3.(2023·淄博桓台县期中)第24届冬奥会在北京召开。如甲图所示是奥运会圣火采集装置,它是利用　 　(选填“凹”“凸”或“平”)面镜对光具有　 　作用制成的;乙图所示,在道路的急拐弯处都装上了　 　(选填“凹”“凸”或“平”)面镜,以减少事故的发生。

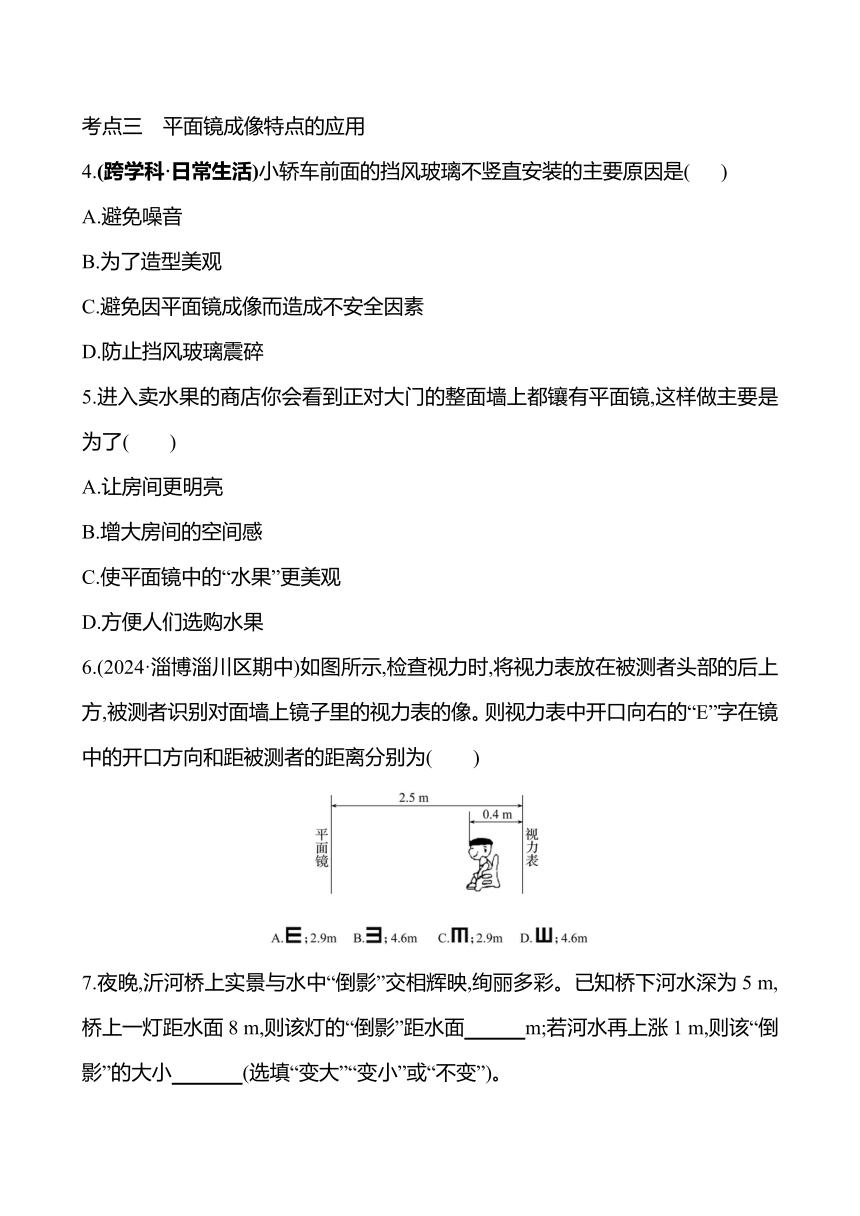

考点三　平面镜成像特点的应用
4.(跨学科·日常生活)小轿车前面的挡风玻璃不竖直安装的主要原因是( )
A.避免噪音
B.为了造型美观
C.避免因平面镜成像而造成不安全因素
D.防止挡风玻璃震碎
5.进入卖水果的商店你会看到正对大门的整面墙上都镶有平面镜,这样做主要是为了( )
A.让房间更明亮
B.增大房间的空间感
C.使平面镜中的“水果”更美观
D.方便人们选购水果
6.(2024·淄博淄川区期中)如图所示,检查视力时,将视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的视力表的像。则视力表中开口向右的“E”字在镜中的开口方向和距被测者的距离分别为( )
7.夜晚,沂河桥上实景与水中“倒影”交相辉映,绚丽多彩。已知桥下河水深为5 m,桥上一灯距水面8 m,则该灯的“倒影”距水面　 　m;若河水再上涨1 m,则该“倒影”的大小　 　(选填“变大”“变小”或“不变”)。

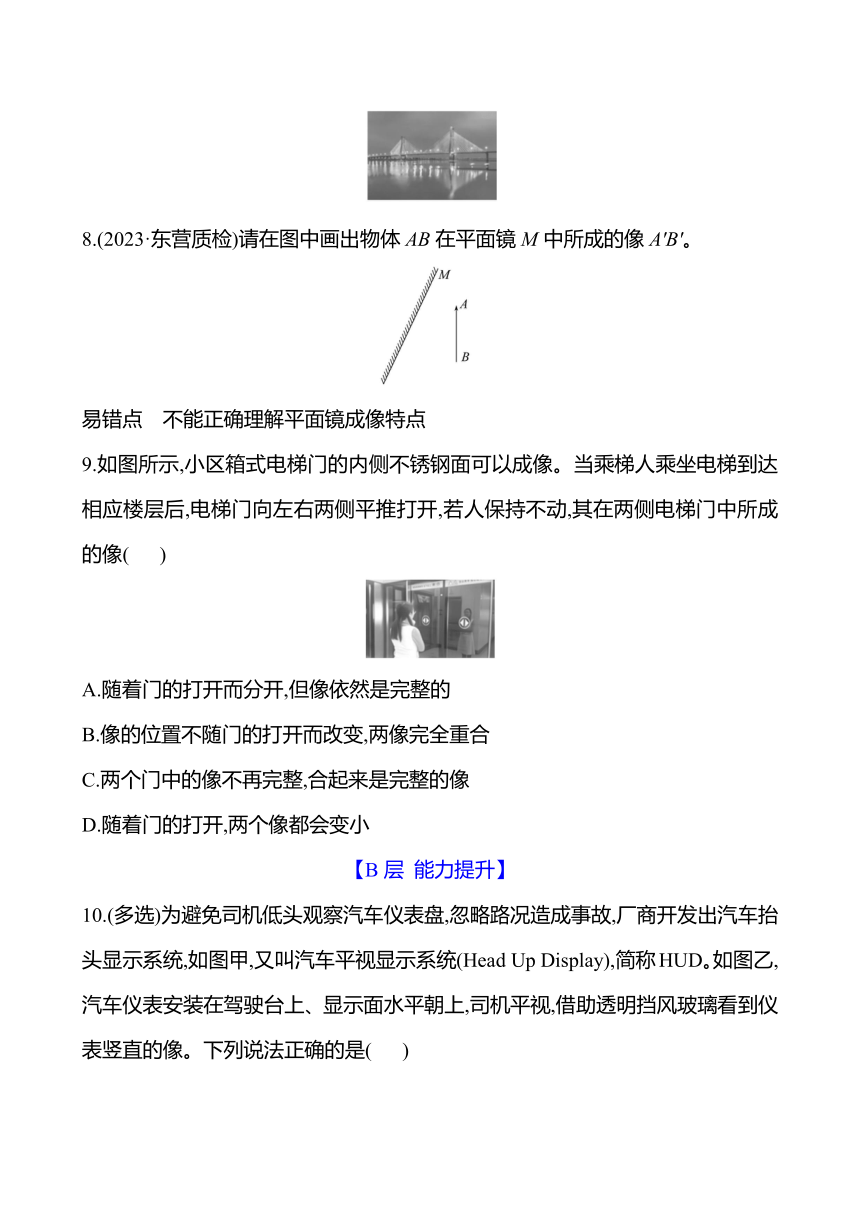

8.(2023·东营质检)请在图中画出物体AB在平面镜M中所成的像A'B'。
　
易错点　不能正确理解平面镜成像特点
9.如图所示,小区箱式电梯门的内侧不锈钢面可以成像。当乘梯人乘坐电梯到达相应楼层后,电梯门向左右两侧平推打开,若人保持不动,其在两侧电梯门中所成的像( )
A.随着门的打开而分开,但像依然是完整的
B.像的位置不随门的打开而改变,两像完全重合
C.两个门中的像不再完整,合起来是完整的像
D.随着门的打开,两个像都会变小
【B层 能力提升】

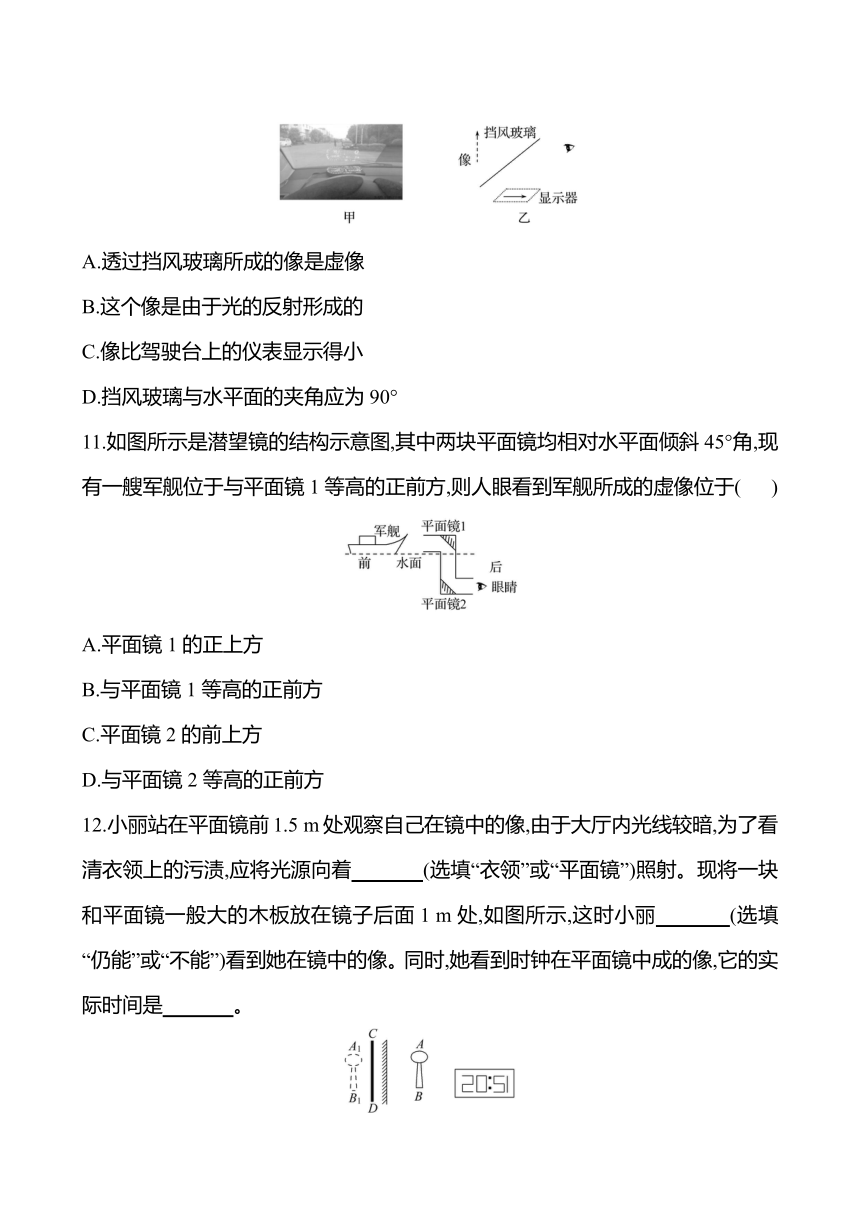

10.(多选)为避免司机低头观察汽车仪表盘,忽略路况造成事故,厂商开发出汽车抬头显示系统,如图甲,又叫汽车平视显示系统(Head Up Display),简称HUD。如图乙,汽车仪表安装在驾驶台上、显示面水平朝上,司机平视,借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是( )
A.透过挡风玻璃所成的像是虚像
B.这个像是由于光的反射形成的
C.像比驾驶台上的仪表显示得小
D.挡风玻璃与水平面的夹角应为90°
11.如图所示是潜望镜的结构示意图,其中两块平面镜均相对水平面倾斜45°角,现有一艘军舰位于与平面镜1等高的正前方,则人眼看到军舰所成的虚像位于( )
A.平面镜1的正上方
B.与平面镜1等高的正前方
C.平面镜2的前上方
D.与平面镜2等高的正前方
12.小丽站在平面镜前1.5 m处观察自己在镜中的像,由于大厅内光线较暗,为了看清衣领上的污渍,应将光源向着　 　(选填“衣领”或“平面镜”)照射。现将一块和平面镜一般大的木板放在镜子后面1 m处,如图所示,这时小丽　 　(选填“仍能”或“不能”)看到她在镜中的像。同时,她看到时钟在平面镜中成的像,它的实际时间是　 　。

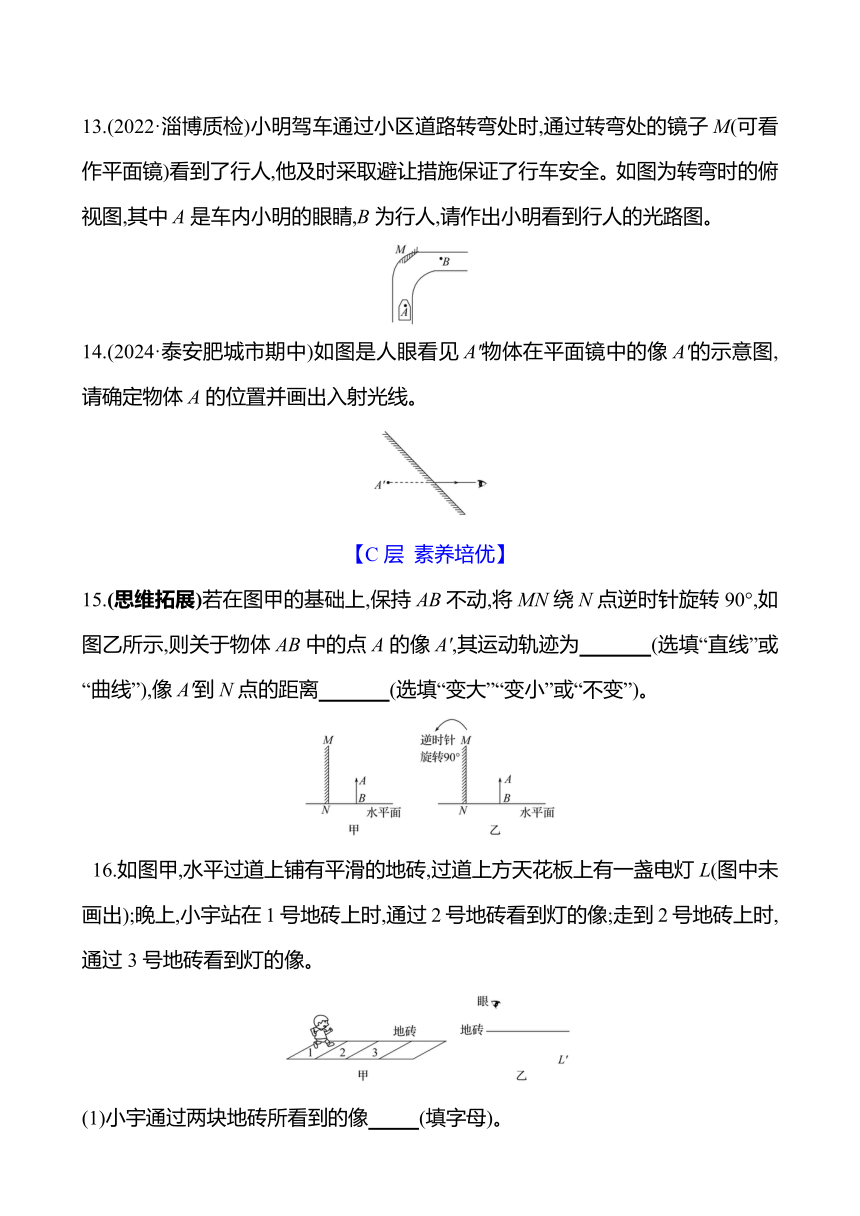

13.(2022·淄博质检)小明驾车通过小区道路转弯处时,通过转弯处的镜子M(可看作平面镜)看到了行人,他及时采取避让措施保证了行车安全。如图为转弯时的俯视图,其中A是车内小明的眼睛,B为行人,请作出小明看到行人的光路图。
　
14.(2024·泰安肥城市期中)如图是人眼看见A'物体在平面镜中的像A'的示意图,请确定物体A的位置并画出入射光线。
　
【C层 素养培优】
15.(思维拓展)若在图甲的基础上,保持AB不动,将MN绕N点逆时针旋转90°,如图乙所示,则关于物体AB中的点A的像A',其运动轨迹为　 　(选填“直线”或“曲线”),像A'到N点的距离　 　(选填“变大”“变小”或“不变”)。
16.如图甲,水平过道上铺有平滑的地砖,过道上方天花板上有一盏电灯L(图中未画出);晚上,小宇站在1号地砖上时,通过2号地砖看到灯的像;走到2号地砖上时,通过3号地砖看到灯的像。
(1)小宇通过两块地砖所看到的像　 　(填字母)。
A.大小相同、位置不同　 B.大小、位置均不同
C.大小不同、位置相同 D.大小、位置均相同
(2)如图乙,小宇站在1号地砖上时,看到灯的像在L'处,请画出:
①灯L的位置。
②眼睛看到像L'的光路图。
(3)图乙中,L'距地砖表面2.4 m,则灯L距地砖表面　 　(选填“大于”“小于”或“等于”)2.4 m。
答案
【A层 基础必会】
考点一　平面镜成像的原理
1.如图,人眼看到平面镜里S的像S',则进入人眼睛的光是由(B)
A.平面镜发出的
B.平面镜反射的
C.像S'发出的
D.人眼睛发出的
考点二　面镜的应用
2.汽车的驾驶室的外面都装有观察镜,这种镜是　凸面　镜,这样做可以使视野增大;手电筒、汽车头灯前面有一个碗形罩杯,它实际上是一个　凹面　镜,它们对光有　会聚　作用。
3.(2023·淄博桓台县期中)第24届冬奥会在北京召开。如甲图所示是奥运会圣火采集装置,它是利用　凹　(选填“凹”“凸”或“平”)面镜对光具有　会聚　作用制成的;乙图所示,在道路的急拐弯处都装上了　凸　(选填“凹”“凸”或“平”)面镜,以减少事故的发生。
考点三　平面镜成像特点的应用
4.(跨学科·日常生活)小轿车前面的挡风玻璃不竖直安装的主要原因是(C)
A.避免噪音
B.为了造型美观
C.避免因平面镜成像而造成不安全因素
D.防止挡风玻璃震碎
5.进入卖水果的商店你会看到正对大门的整面墙上都镶有平面镜,这样做主要是为了(B)
A.让房间更明亮
B.增大房间的空间感
C.使平面镜中的“水果”更美观
D.方便人们选购水果
6.(2024·淄博淄川区期中)如图所示,检查视力时,将视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的视力表的像。则视力表中开口向右的“E”字在镜中的开口方向和距被测者的距离分别为(B)
7.夜晚,沂河桥上实景与水中“倒影”交相辉映,绚丽多彩。已知桥下河水深为5 m,桥上一灯距水面8 m,则该灯的“倒影”距水面　8　m;若河水再上涨1 m,则该“倒影”的大小　不变　(选填“变大”“变小”或“不变”)。
8.(2023·东营质检)请在图中画出物体AB在平面镜M中所成的像A'B'。
　答:
易错点　不能正确理解平面镜成像特点
9.如图所示,小区箱式电梯门的内侧不锈钢面可以成像。当乘梯人乘坐电梯到达相应楼层后,电梯门向左右两侧平推打开,若人保持不动,其在两侧电梯门中所成的像(B)
A.随着门的打开而分开,但像依然是完整的
B.像的位置不随门的打开而改变,两像完全重合
C.两个门中的像不再完整,合起来是完整的像
D.随着门的打开,两个像都会变小
【B层 能力提升】
10.(多选)为避免司机低头观察汽车仪表盘,忽略路况造成事故,厂商开发出汽车抬头显示系统,如图甲,又叫汽车平视显示系统(Head Up Display),简称HUD。如图乙,汽车仪表安装在驾驶台上、显示面水平朝上,司机平视,借助透明挡风玻璃看到仪表竖直的像。下列说法正确的是(A、B)
A.透过挡风玻璃所成的像是虚像
B.这个像是由于光的反射形成的
C.像比驾驶台上的仪表显示得小
D.挡风玻璃与水平面的夹角应为90°
11.如图所示是潜望镜的结构示意图,其中两块平面镜均相对水平面倾斜45°角,现有一艘军舰位于与平面镜1等高的正前方,则人眼看到军舰所成的虚像位于(D)
A.平面镜1的正上方
B.与平面镜1等高的正前方
C.平面镜2的前上方
D.与平面镜2等高的正前方
12.小丽站在平面镜前1.5 m处观察自己在镜中的像,由于大厅内光线较暗,为了看清衣领上的污渍,应将光源向着　衣领　(选填“衣领”或“平面镜”)照射。现将一块和平面镜一般大的木板放在镜子后面1 m处,如图所示,这时小丽　仍能　(选填“仍能”或“不能”)看到她在镜中的像。同时,她看到时钟在平面镜中成的像,它的实际时间是　12:05　。
13.(2022·淄博质检)小明驾车通过小区道路转弯处时,通过转弯处的镜子M(可看作平面镜)看到了行人,他及时采取避让措施保证了行车安全。如图为转弯时的俯视图,其中A是车内小明的眼睛,B为行人,请作出小明看到行人的光路图。
　答:
14.(2024·泰安肥城市期中)如图是人眼看见A'物体在平面镜中的像A'的示意图,请确定物体A的位置并画出入射光线。
　答:
【C层 素养培优】
15.(思维拓展)若在图甲的基础上,保持AB不动,将MN绕N点逆时针旋转90°,如图乙所示,则关于物体AB中的点A的像A',其运动轨迹为　曲线　(选填“直线”或“曲线”),像A'到N点的距离　不变　(选填“变大”“变小”或“不变”)。
【点思路】平面镜成像特点:像与物关于镜面对称,像与物到镜面的距离相等,据此分析。
16.如图甲,水平过道上铺有平滑的地砖,过道上方天花板上有一盏电灯L(图中未画出);晚上,小宇站在1号地砖上时,通过2号地砖看到灯的像;走到2号地砖上时,通过3号地砖看到灯的像。
(1)小宇通过两块地砖所看到的像　D　(填字母)。
A.大小相同、位置不同　 B.大小、位置均不同
C.大小不同、位置相同 D.大小、位置均相同
(2)如图乙,小宇站在1号地砖上时,看到灯的像在L'处,请画出:
①灯L的位置。
②眼睛看到像L'的光路图。
答:
(3)图乙中,L'距地砖表面2.4 m,则灯L距地砖表面　等于　(选填“大于”“小于”或“等于”)2.4 m。
