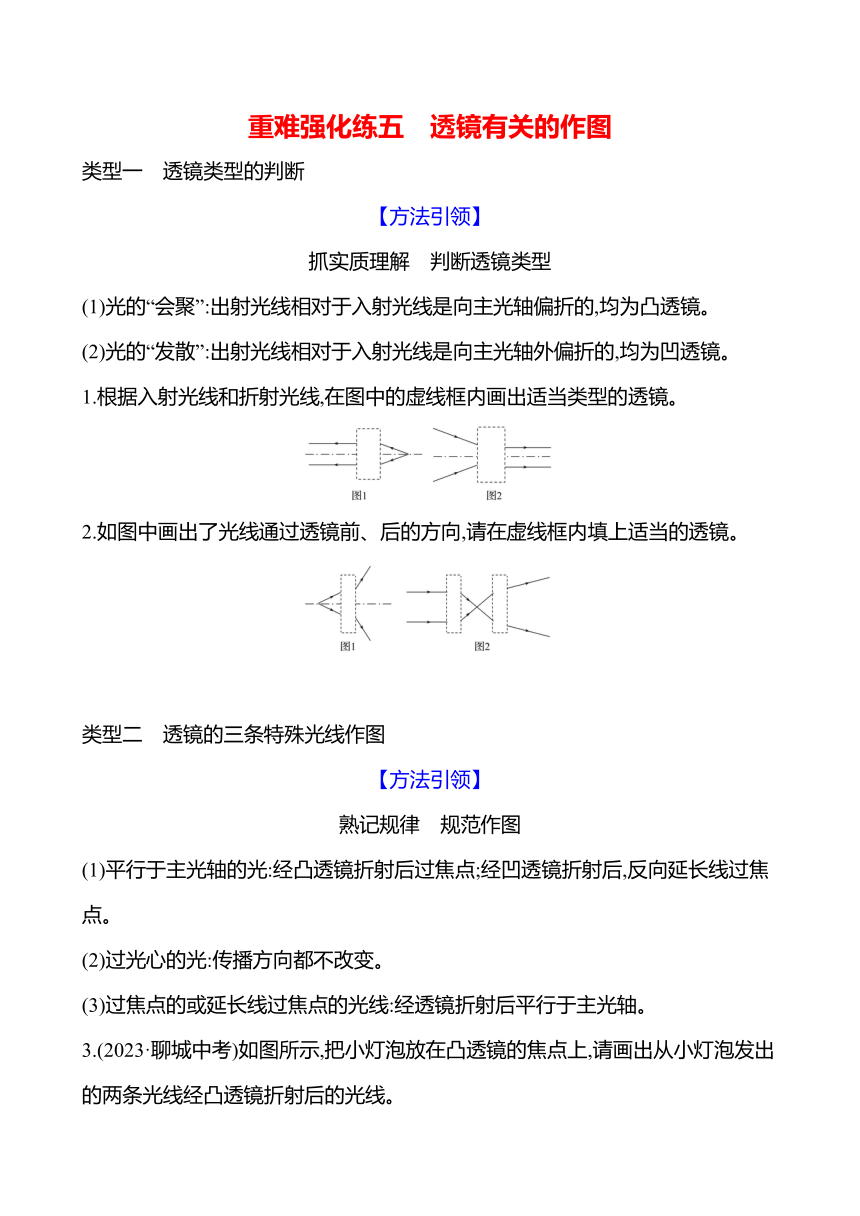

重难强化练五　透镜有关的作图
类型一　透镜类型的判断
【方法引领】
抓实质理解　判断透镜类型
(1)光的“会聚”:出射光线相对于入射光线是向主光轴偏折的,均为凸透镜。
(2)光的“发散”:出射光线相对于入射光线是向主光轴外偏折的,均为凹透镜。
1.根据入射光线和折射光线,在图中的虚线框内画出适当类型的透镜。
2.如图中画出了光线通过透镜前、后的方向,请在虚线框内填上适当的透镜。
类型二　透镜的三条特殊光线作图
【方法引领】
熟记规律　规范作图
(1)平行于主光轴的光:经凸透镜折射后过焦点;经凹透镜折射后,反向延长线过焦点。
(2)过光心的光:传播方向都不改变。
(3)过焦点的或延长线过焦点的光线:经透镜折射后平行于主光轴。
3.(2023·聊城中考)如图所示,把小灯泡放在凸透镜的焦点上,请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
　

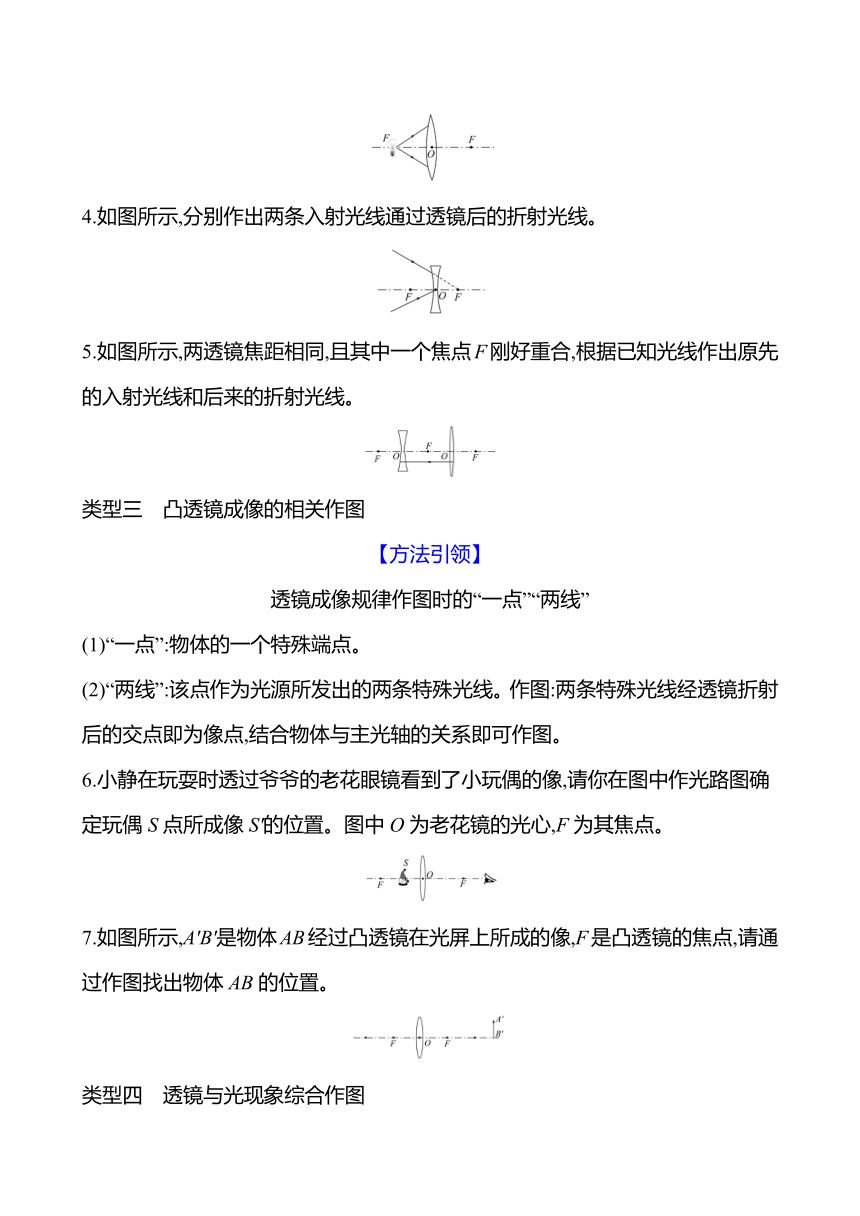

4.如图所示,分别作出两条入射光线通过透镜后的折射光线。
　
5.如图所示,两透镜焦距相同,且其中一个焦点F刚好重合,根据已知光线作出原先的入射光线和后来的折射光线。
　
类型三　凸透镜成像的相关作图
【方法引领】
透镜成像规律作图时的“一点”“两线”
(1)“一点”:物体的一个特殊端点。
(2)“两线”:该点作为光源所发出的两条特殊光线。作图:两条特殊光线经透镜折射后的交点即为像点,结合物体与主光轴的关系即可作图。
6.小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像,请你在图中作光路图确定玩偶S点所成像S'的位置。图中O为老花镜的光心,F为其焦点。
　
7.如图所示,A'B'是物体AB经过凸透镜在光屏上所成的像,F是凸透镜的焦点,请通过作图找出物体AB的位置。
类型四　透镜与光现象综合作图

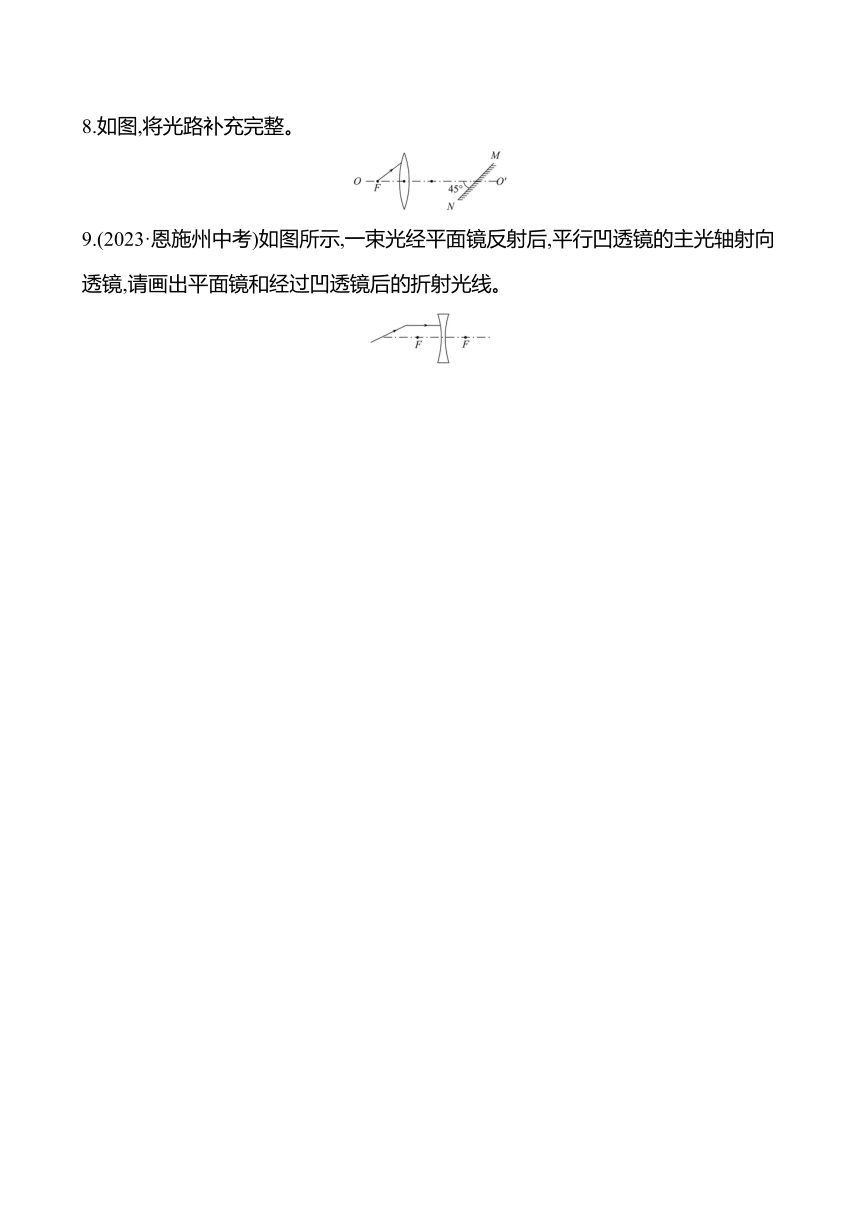

8.如图,将光路补充完整。
9.(2023·恩施州中考)如图所示,一束光经平面镜反射后,平行凹透镜的主光轴射向透镜,请画出平面镜和经过凹透镜后的折射光线。
　
答案
类型一　透镜类型的判断
【方法引领】
抓实质理解　判断透镜类型
(1)光的“会聚”:出射光线相对于入射光线是向主光轴偏折的,均为凸透镜。
(2)光的“发散”:出射光线相对于入射光线是向主光轴外偏折的,均为凹透镜。
1.根据入射光线和折射光线,在图中的虚线框内画出适当类型的透镜。
答:
2.如图中画出了光线通过透镜前、后的方向,请在虚线框内填上适当的透镜。
答:
类型二　透镜的三条特殊光线作图
【方法引领】
熟记规律　规范作图
(1)平行于主光轴的光:经凸透镜折射后过焦点;经凹透镜折射后,反向延长线过焦点。
(2)过光心的光:传播方向都不改变。
(3)过焦点的或延长线过焦点的光线:经透镜折射后平行于主光轴。
3.(2023·聊城中考)如图所示,把小灯泡放在凸透镜的焦点上,请画出从小灯泡发出的两条光线经凸透镜折射后的光线。
　答:
4.如图所示,分别作出两条入射光线通过透镜后的折射光线。
　答:
5.如图所示,两透镜焦距相同,且其中一个焦点F刚好重合,根据已知光线作出原先的入射光线和后来的折射光线。
　答:
类型三　凸透镜成像的相关作图
【方法引领】
透镜成像规律作图时的“一点”“两线”
(1)“一点”:物体的一个特殊端点。
(2)“两线”:该点作为光源所发出的两条特殊光线。作图:两条特殊光线经透镜折射后的交点即为像点,结合物体与主光轴的关系即可作图。
6.小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像,请你在图中作光路图确定玩偶S点所成像S'的位置。图中O为老花镜的光心,F为其焦点。
　答:
7.如图所示,A'B'是物体AB经过凸透镜在光屏上所成的像,F是凸透镜的焦点,请通过作图找出物体AB的位置。
答:
类型四　透镜与光现象综合作图
8.如图,将光路补充完整。
答:
9.(2023·恩施州中考)如图所示,一束光经平面镜反射后,平行凹透镜的主光轴射向透镜,请画出平面镜和经过凹透镜后的折射光线。
　答:
