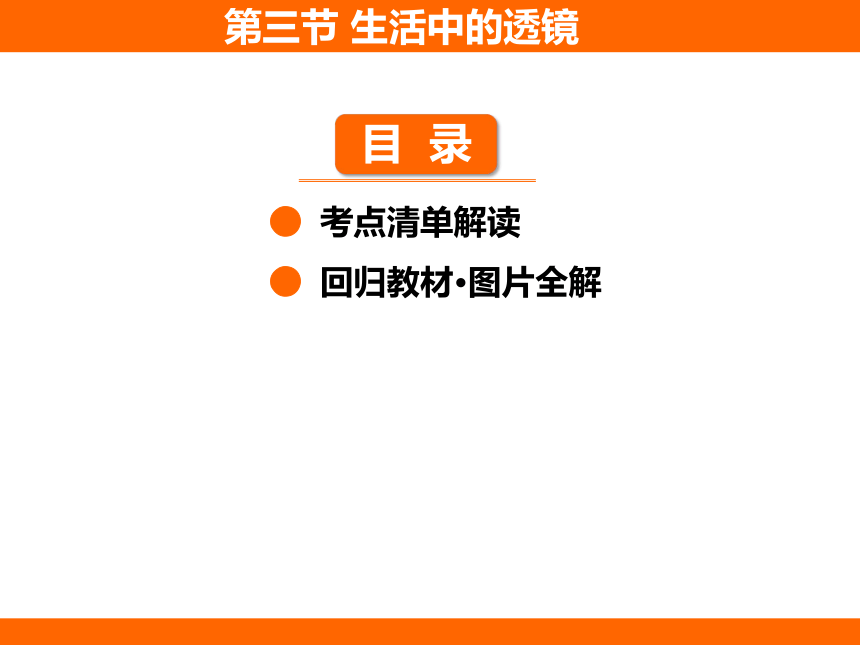

● 考点清单解读
● 回归教材·图片全解
第三节 生活中的透镜
第三节 生活中的透镜

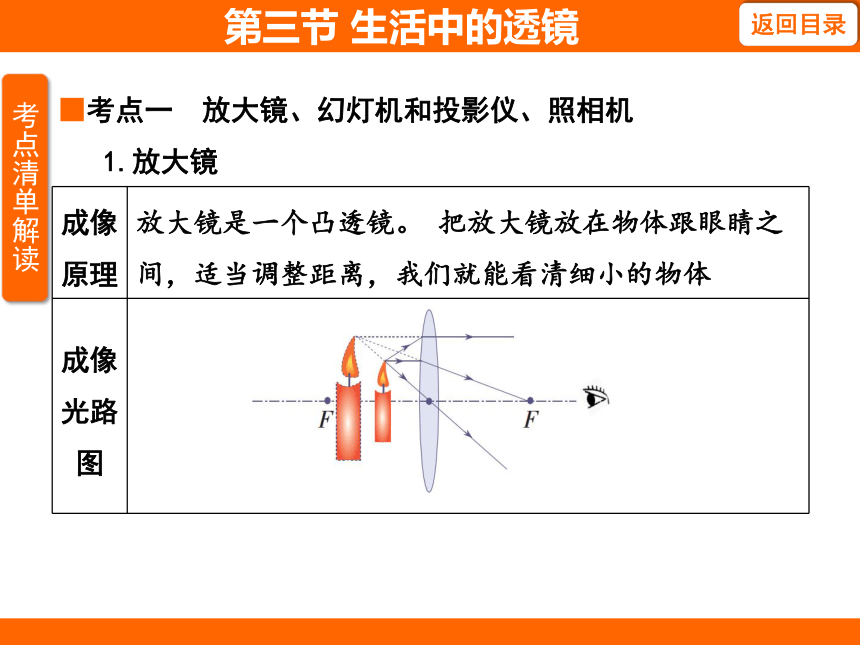

■考点一 放大镜、幻灯机和投影仪、照相机
1.放大镜
成像原理 放大镜是一个凸透镜。 把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清细小的物体
成像 光路图
第三节 生活中的透镜
续表

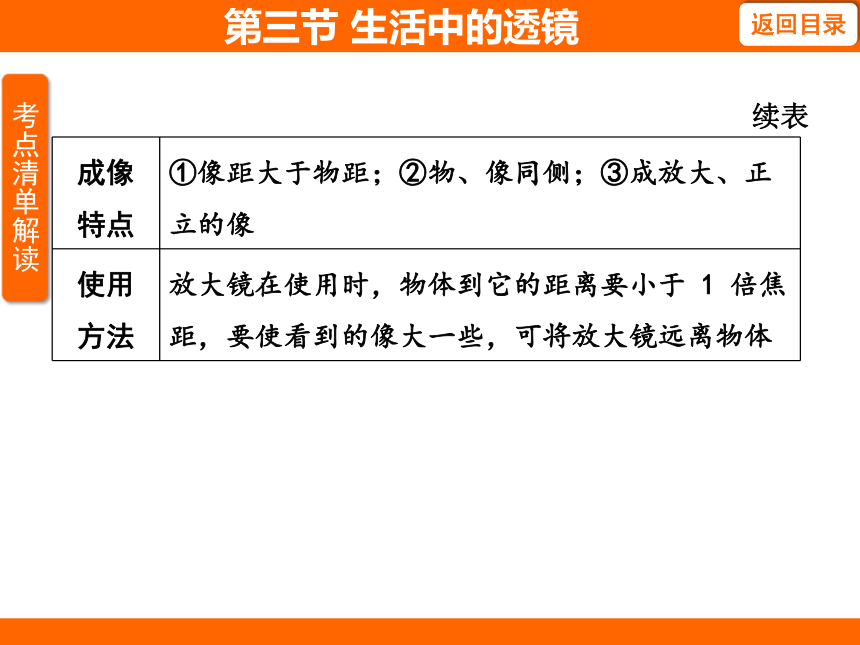

成像 特点 ①像距大于物距；②物、像同侧；③成放大、正立的像
使用 方法 放大镜在使用时，物体到它的距离要小于 1 倍焦
距，要使看到的像大一些，可将放大镜远离物体
第三节 生活中的透镜

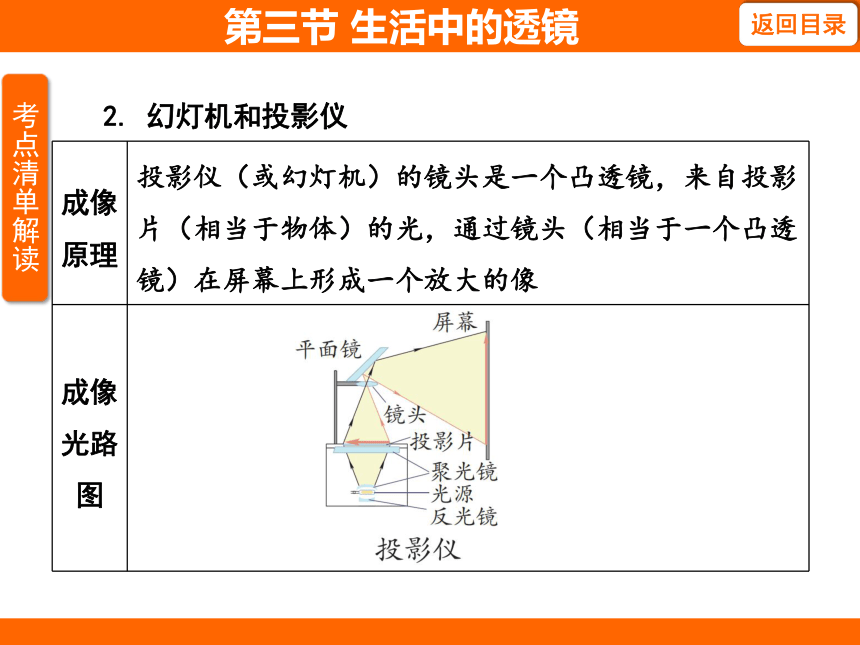

2. 幻灯机和投影仪
成像原理 投影仪（或幻灯机）的镜头是一个凸透镜，来自投影片（相当于物体）的光，通过镜头（相当于一个凸透镜）在屏幕上形成一个放大的像
成像 光路图
第三节 生活中的透镜
续表

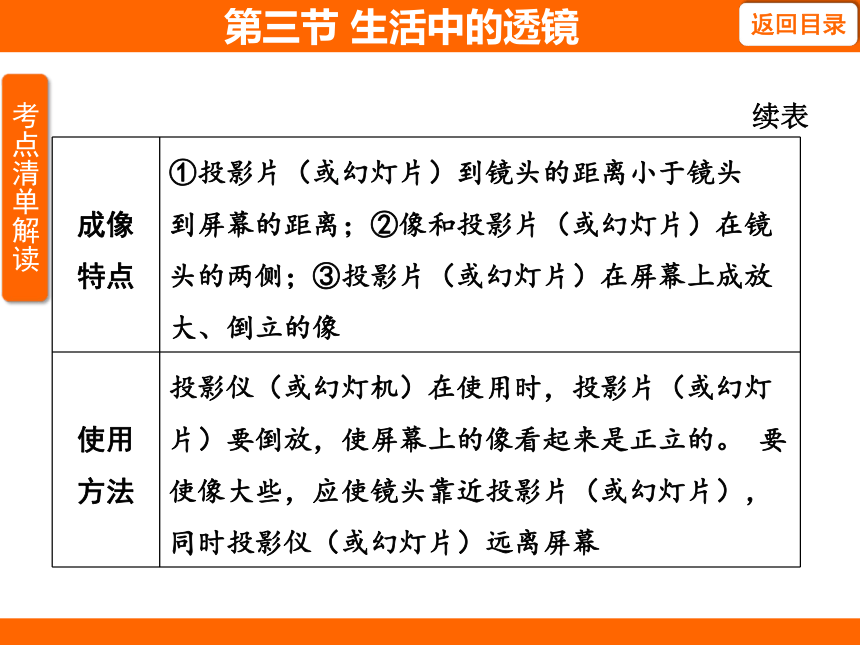

成像 特点 ①投影片（或幻灯片）到镜头的距离小于镜头
到屏幕的距离；②像和投影片（或幻灯片）在镜
头的两侧；③投影片（或幻灯片）在屏幕上成放
大、倒立的像
使用 方法 投影仪（或幻灯机）在使用时，投影片（或幻灯
片）要倒放，使屏幕上的像看起来是正立的。 要
使像大些，应使镜头靠近投影片（或幻灯片），
同时投影仪（或幻灯片）远离屏幕
第三节 生活中的透镜
3. 照相机
成像原理 照相机的镜头相当于一个凸透镜，来自物体（人或景物）上每一点的光经过照相机的镜头后都在底片上会聚成一点，所有会聚的点就形成了被照物体的像
成像 光路图
第三节 生活中的透镜
续表

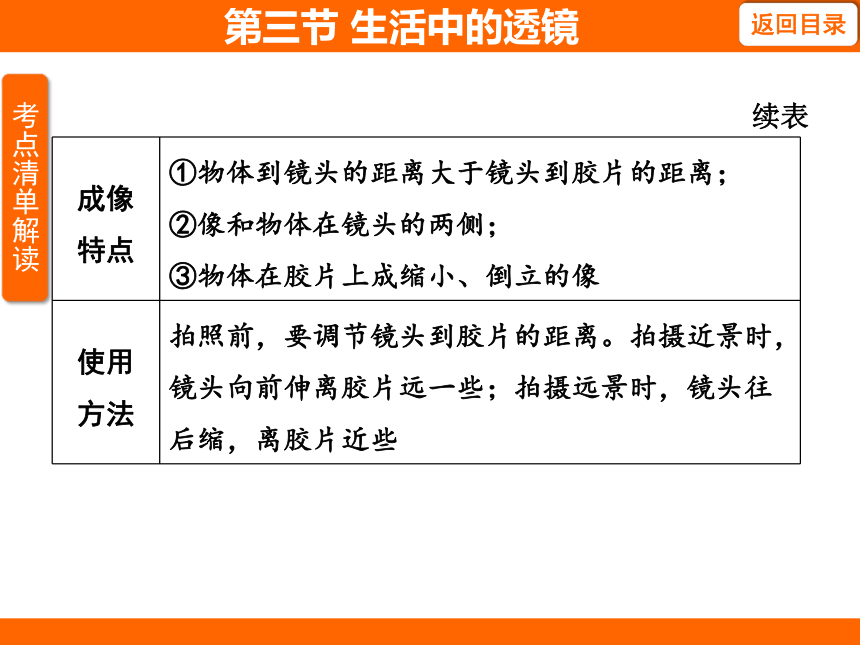

成像 特点 ①物体到镜头的距离大于镜头到胶片的距离；
②像和物体在镜头的两侧；
③物体在胶片上成缩小、倒立的像
使用 方法 拍照前，要调节镜头到胶片的距离。拍摄近景时，镜头向前伸离胶片远一些；拍摄远景时，镜头往后缩，离胶片近些
第三节 生活中的透镜

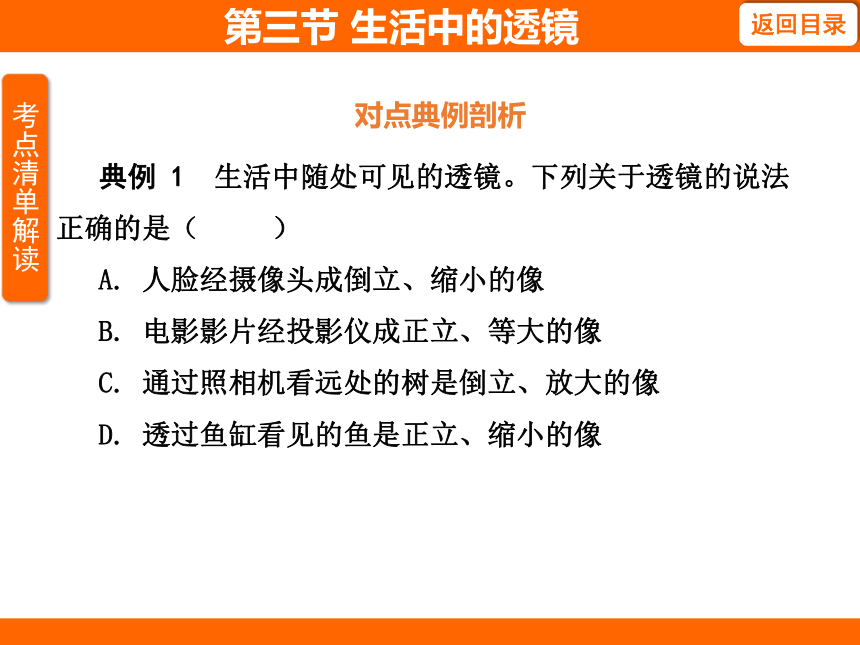

典例 1 生活中随处可见的透镜。下列关于透镜的说法正确的是（ ）
A. 人脸经摄像头成倒立、缩小的像
B. 电影影片经投影仪成正立、等大的像
C. 通过照相机看远处的树是倒立、放大的像
D. 透过鱼缸看见的鱼是正立、缩小的像
对点典例剖析
第三节 生活中的透镜

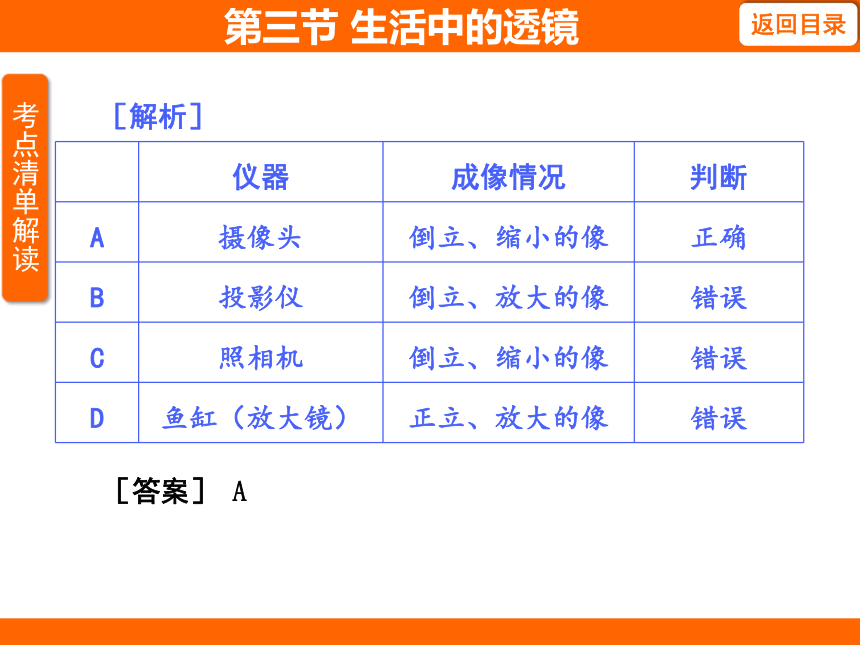

［解析］
［答案］ A
仪器 成像情况 判断
A 摄像头 倒立、缩小的像 正确
B 投影仪 倒立、放大的像 错误
C 照相机 倒立、缩小的像 错误
D 鱼缸（放大镜） 正立、放大的像 错误
第三节 生活中的透镜
典例 2 外出旅游，照相机是我们必备的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的成像光学元件，它相当于一个 （ ）
A. 反光镜 B. 凹面镜
C. 平面镜 D. 凸透镜
第三节 生活中的透镜
［解题思路］
［答案］ D
第三节 生活中的透镜
■考点二 显微镜和望远镜
1. 显微镜
主要 构造
物镜 靠近被观察物体的一组透镜，成倒立、放大的实
像，其作用相当于一个投影仪镜头
第三节 生活中的透镜
续表
目镜 靠近眼睛的一组透镜，成正立、放大的虚像，其作用相当于一个普通的放大镜
原理 显微镜就是利用两个透镜放大作用的组合制成
的。利用这一结构，先通过物镜使物体成一倒立、
放大的实像，然后用目镜把这个实像再一次放大。
显微镜的放大倍数等于物镜放大倍数与目镜放大
倍数的乘积
第三节 生活中的透镜
续表
调节 物镜成倒立的实像，目镜成正立的虚像。因此，眼睛看到的像相对于原物是倒着的。当从显微镜中观察到物体偏上时，应向上移动载玻片
第三节 生活中的透镜
2. 望远镜
主要 构造
物镜 靠近被观测物体的透镜叫物镜，它的作用是使远
处的物体在焦点附近成倒立、缩小的实像，相当
于一架照相机
第三节 生活中的透镜
续表
目镜 靠近眼睛的透镜叫目镜，它的作用相当于一个放
大镜，把物镜所成的像放大
原理 物镜的焦距长，而目镜的焦距短，利用这一结构，
先通过物镜使物体成一倒立、缩小的实像，然后
用目镜把这个实像再放大，这就是望远镜的成像
注意 望远镜的物镜直径很大，能够会聚更多的光，使
得所成的像更明亮
第三节 生活中的透镜
典例 3 显微镜的物镜成像，目镜也成像，则 （ ）
A. 物镜成正立虚像，目镜成倒立实像
B. 物镜成倒立实像，目镜成正立虚像
C. 物镜、目镜均成倒立实像
D. 物镜、目镜均成正立虚像
对点典例剖析
第三节 生活中的透镜
［解析］显微镜的物镜焦距短，放在载物台上的物体在物镜的 1 倍焦距和 2 倍焦距之间，物镜成倒立、放大的实像，故 A、D 项错误；显微镜的目镜焦距长，物镜所成实像位于目镜的焦点之内，目镜成正立、放大的虚像，故 C 项错误，故 B 项正确。
［答案］ B
第三节 生活中的透镜
典例 4 如图所示的望远镜，目镜和物镜都相当于凸透镜，用它来观察很远的物体，看到的是 （ ）
A. 正立的虚像
B. 正立的实像
C. 倒立的虚像
D. 倒立的实像
第三节 生活中的透镜
［解析］望远镜的物镜成倒立、缩小的实像，这个实像经过目镜成一个正立、放大的虚像；望远镜观察很远的物体，看到的是物体倒立的虚像，故 C 项正确。
［答案］ C
第三节 生活中的透镜
教材图片 图片解读
（北师大八上P133） 命题考点：投影仪的原理
如图所示是投影仪的成像原理图。 投影仪的镜头是一个①______，投影片相当于物体。 在使用投影仪时，来自投影片的光，通过镜头后会在屏幕上成②____ 立、 ③_____ 的实像。 像和投影片位于镜头的④______（选填“同侧”或“两侧”）。
凸透镜
倒
放大
两侧
第三节 生活中的透镜
（北师大八上P134） 命题考点：照相机的原理
如图所示为某款相机的成像原理，镜头相当于一个凸透镜，底片相当于光屏，相机通过自动调节，就能得到清晰的像，为拍摄到更大的像，应将镜头⑤____（选填“靠近”或“远离”）景物，底片上所成的像是⑥＿＿＿＿（选填“放大”或“缩小”）的实像。
靠近
缩小
续表
