第十五章　电与电路
沪科版 九年级 物理（上）
第五节　探究：串、并联电路中电流、电压的特点
第1课时　串联和并联电路的电流特点

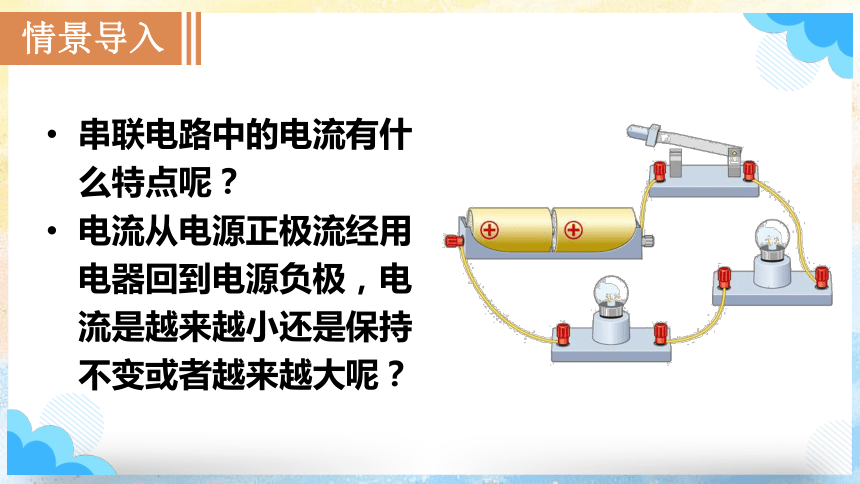

串联电路中的电流有什么特点呢？
电流从电源正极流经用电器回到电源负极，电流是越来越小还是保持不变或者越来越大呢？
情景导入
合作探究
知识点一　串联电路的电流特点

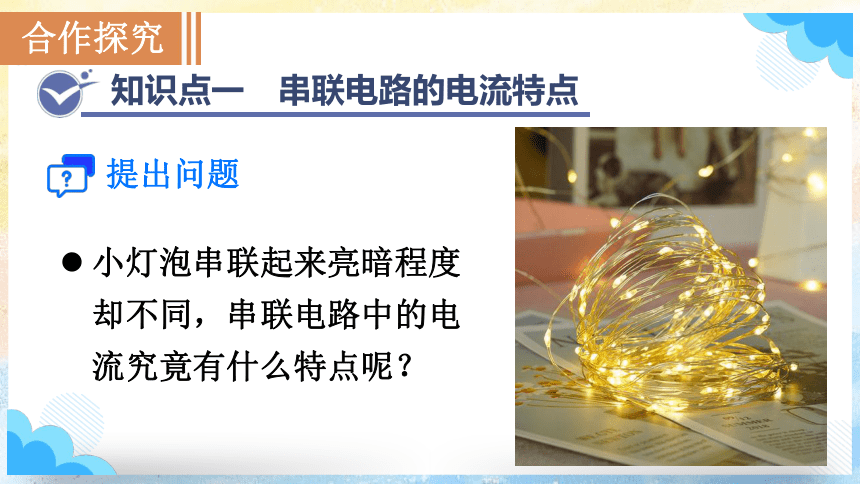

小灯泡串联起来亮暗程度却不同，串联电路中的电流究竟有什么特点呢？
提出问题

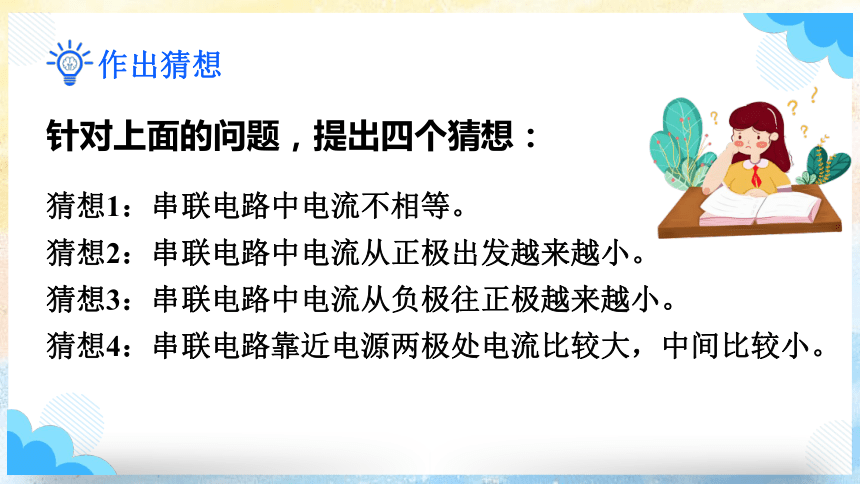

针对上面的问题，提出四个猜想：
猜想1：串联电路中电流不相等。
猜想2：串联电路中电流从正极出发越来越小。
猜想3：串联电路中电流从负极往正极越来越小。
猜想4：串联电路靠近电源两极处电流比较大，中间比较小。
作出猜想

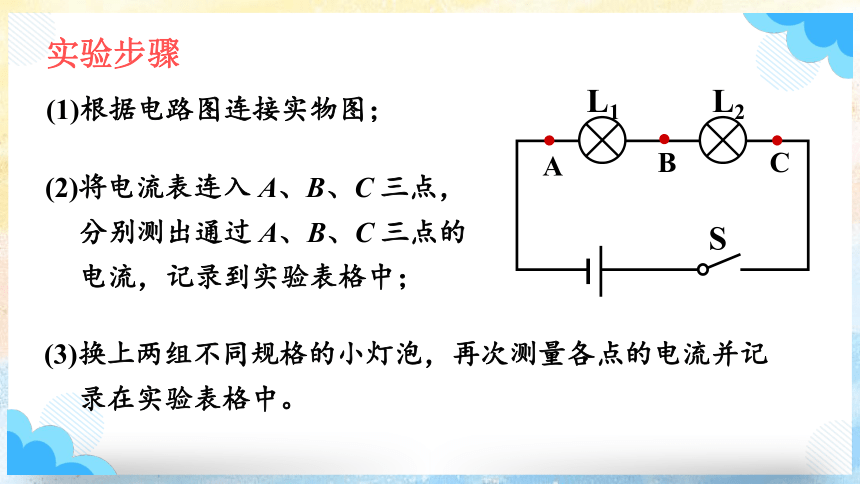

(1)根据电路图连接实物图；
(2)将电流表连入 A、B、C 三点，分别测出通过 A、B、C 三点的电流，记录到实验表格中；
(3)换上两组不同规格的小灯泡，再次测量各点的电流并记录在实验表格中。
S
L2
A
B
C
L1
实验步骤
谢谢

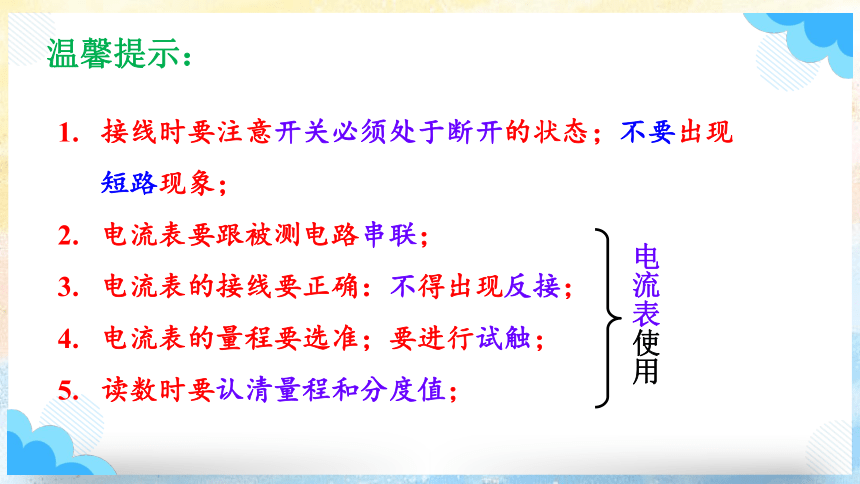

接线时要注意开关必须处于断开的状态；不要出现短路现象；
电流表要跟被测电路串联；
电流表的接线要正确：不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值；
电流表使用
温馨提示：
次数 A点的电流IA/A B点的电流IB/A C点的电流IC/A
1
2
3
实验数据
实验结论
串联电路中各处的电流都相等。
演示实验
点击画面播放视频
合作探究
知识点二　并联电路的电流特点
小灯泡串联起来亮暗程度却不同，串联电路中的电流究竟有什么特点呢？
提出问题
作出猜想
前面我们得出了串联电路中电流的规律，那么并联电路中的电流又有什么规律呢？针对此的问题提出三个猜想：
猜想1：与串联时相同，干路电流等于各支路电流。
猜想2：看起来干路电流分配给各支路，各支路电流的总和应等于干路电流。
猜想3：如果灯泡不一样，各支路电流的总和会超过干路电流。
(1)根据电路图连接实物图；
(2)将电流表连入 A、B、C 三点，分别测出通过 A、B、C 三点的电流，记录到实验表格中；
(3)换上两组不同规格的小灯泡，再次测量各点的电流并记录在实验表格中。
L1
L2
L1
B
C
A
实验步骤
次数 A点的电流IA/A B点的电流IB/A C点的电流IC/A
1
2
3
实验数据
实验结论
并联电路中，干路电流等于各支路电流的总和。
演示实验
点击画面播放视频
课堂小结
串联和并联电路的电流特点
串联电路中的电流特点：I＝I1＝I2＝…＝In
并联电路中的电流特点：I＝I1＋I2＋…In
随堂检测
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么( )
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
2.如图所示的电路，闭合开关后，比较a ，b ， c ，d四处电流的大小，其中错误的是( )
A. Ia＝Id B. Ia＞Id
C. Ia＞Ib D. Id＞Ic
B
3.如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是( )
A.电流表A1的读数等于灯泡L1中的电流
B.电流表A2的读数等于灯泡 L2和L3中的电流之和
C.电流表A1的读数一定等于
A2和A3的读数之和
D.三个电流表的读数相等
B
