(共21张PPT)
第十五章　电与电路
沪科版 九年级 物理（上）
第五节　探究：串、并联电路中电流、电压的特点
第2课时 串联和并联电路的电压特点

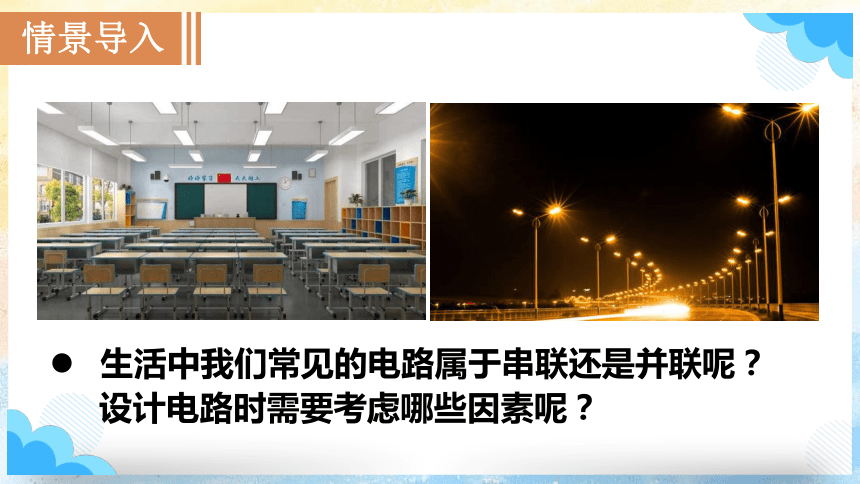

情景导入
生活中我们常见的电路属于串联还是并联呢？
设计电路时需要考虑哪些因素呢？

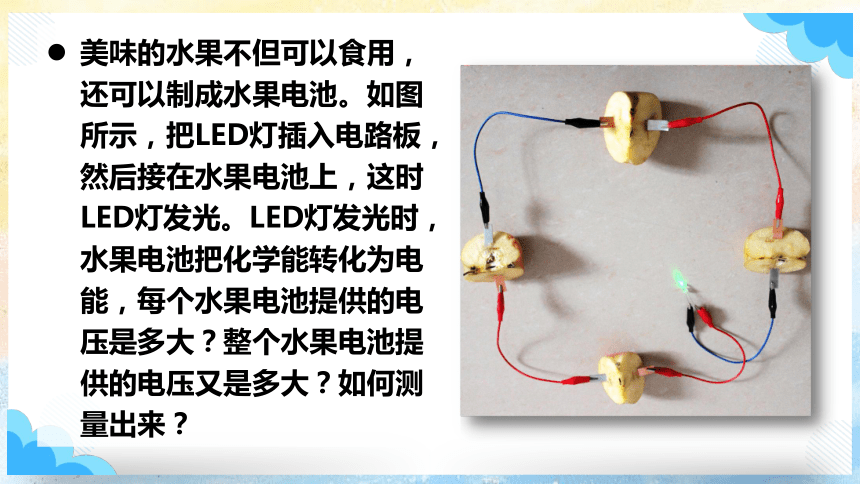

美味的水果不但可以食用，还可以制成水果电池。如图所示，把LED灯插入电路板，然后接在水果电池上，这时LED灯发光。LED灯发光时，水果电池把化学能转化为电能，每个水果电池提供的电压是多大？整个水果电池提供的电压又是多大？如何测量出来？

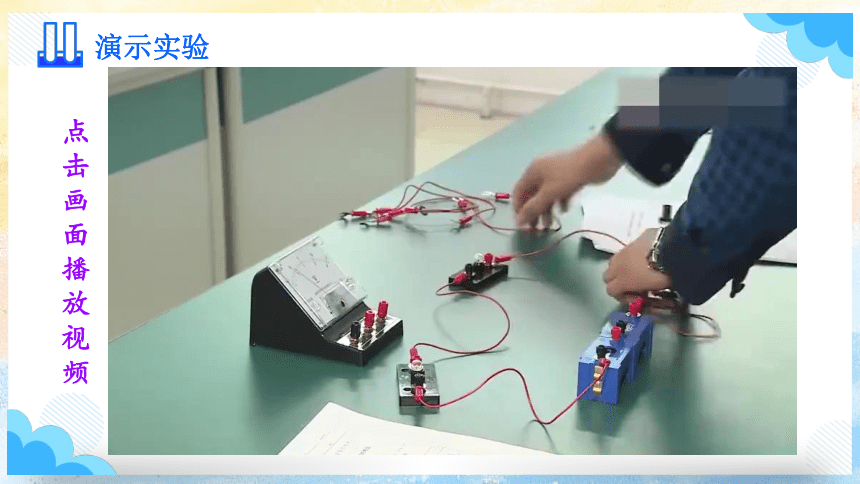

演示实验
点击画面播放视频
合作探究

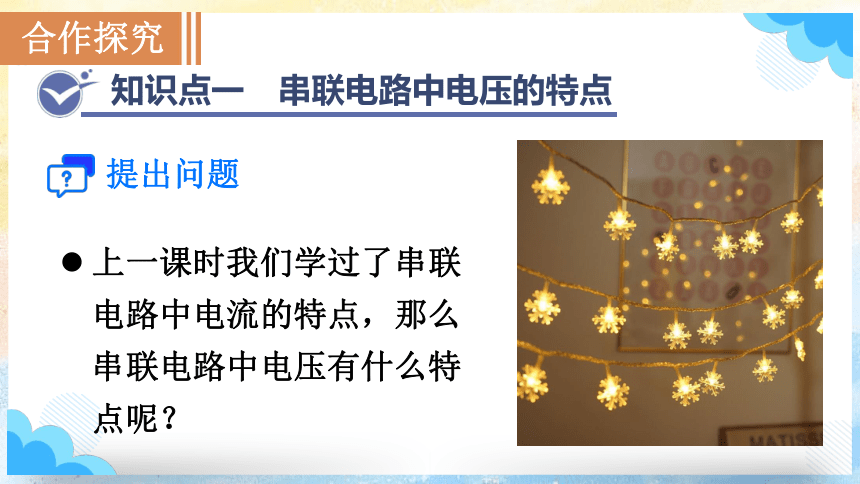

知识点一　串联电路中电压的特点
上一课时我们学过了串联电路中电流的特点，那么串联电路中电压有什么特点呢？
提出问题

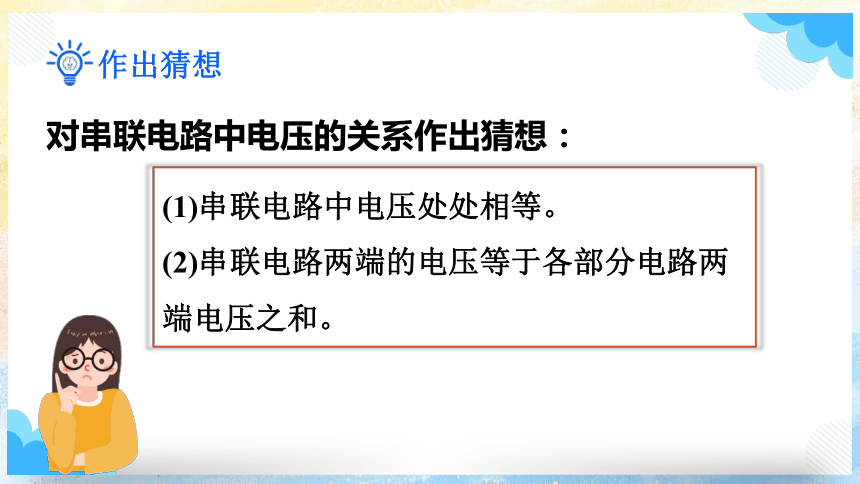

对串联电路中电压的关系作出猜想：
(1)串联电路中电压处处相等。
(2)串联电路两端的电压等于各部分电路两端电压之和。
作出猜想

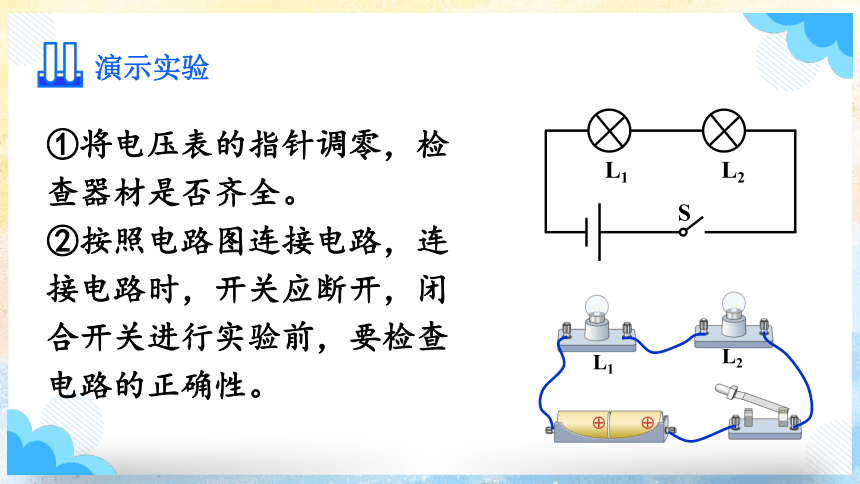

演示实验
①将电压表的指针调零，检查器材是否齐全。
②按照电路图连接电路，连接电路时，开关应断开，闭合开关进行实验前，要检查电路的正确性。
S
L1
L2
L1
L2

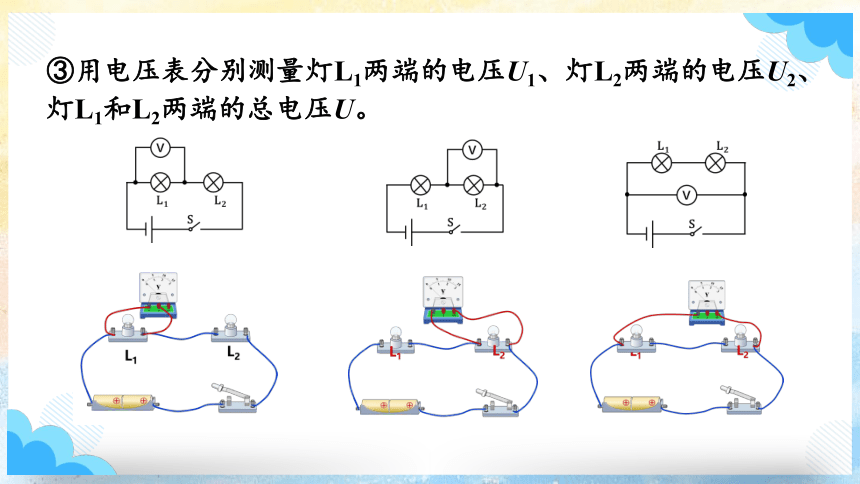

③用电压表分别测量灯L1两端的电压U1、灯L2两端的电压U2、灯L1和L2两端的总电压U。
实验 次数 L1两端的 电压U1/V L2两端的 电压U2/V L1、L2两端的
总电压U/V
1
2
3

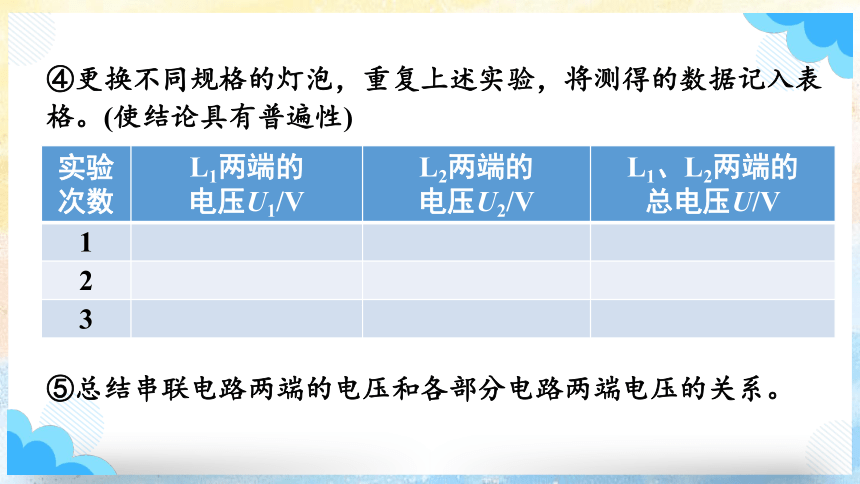

④更换不同规格的灯泡，重复上述实验，将测得的数据记入表格。(使结论具有普遍性)
⑤总结串联电路两端的电压和各部分电路两端电压的关系。
串联电路两端的电压等于各部分电路两端电压之和。
归纳总结
合作探究
知识点二　并联电路中电压的特点
前面我们学习了串联电路中电压的特点，那么并联电路中电压又有什么特点呢？
提出问题
对并联电路中电压的特点作出猜想：
(1)并联电路中各并联支路两端的电压相等。
(2)并联电路中总电压等于各支路两端电压之和。
作出猜想
①按照电路图连接电路，连接电路时，开关应断开，闭合开关进行实验前，要检查电路的正确性。
演示实验
S
L1
L2
L1
L2
②用电压表分别测量灯L1两端的电压U1、灯L2两端的电压U2、电源两端的总电压U。
③更换不同规格的灯泡，重复上述实验，将测得的数据记入表格。(使结论具有普遍性)
实验 次数 L1两端的 电压U1/V L2两端的 电压U2/V 电源两端的
总电压U/V
1
2
3
④总结并联电路两端的总电压和各支路两端电压的关系。
演示实验
点击画面播放视频
并联电路中，各支路两端的电压相等。
归纳总结
课堂小结
串联和并联电路的电压特点
串联电路中的电压规律：U＝U1＋U2＋…＋Un
并联电路中的电压规律：U＝U1＝U2＝…＝Un
随堂检测
1.如图所示，在“研究串联电路中电压的规律”时，小雨同学 用电压表测出ab、bc、ac两端的电压分别为Uab=3 V，Ubc=3 V，Uac=6 V，在表中记录数据后，下步应该做的是( )
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
2.在如图所示的电路中，闭合开关S时，电压表的示数为6 V；若开关S断开时，电压表的示数为4 V，则此时灯L1及L2两端的电压分别为( )
A.4 V，2 V B.2 V，4 V
C.6 V，4 V D.6 V，2 V
A
3.如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是( )
A.V1示数为6 V
B.V1示数大于6 V
C.V示数小于6 V
D.V示数大于6 V
A
