(共16张PPT)
13.3电磁感应现象及应用
一、划时代的发现
电
磁
条件
奥斯特
法拉第

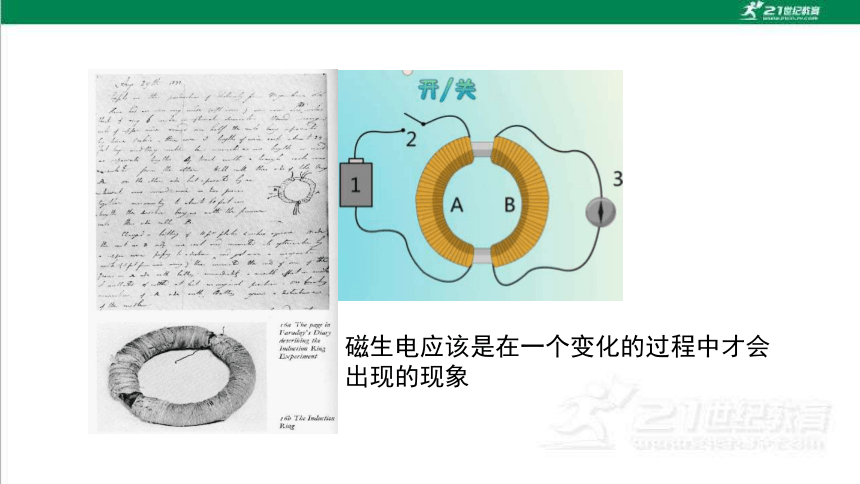

磁生电应该是在一个变化的过程中才会出现的现象

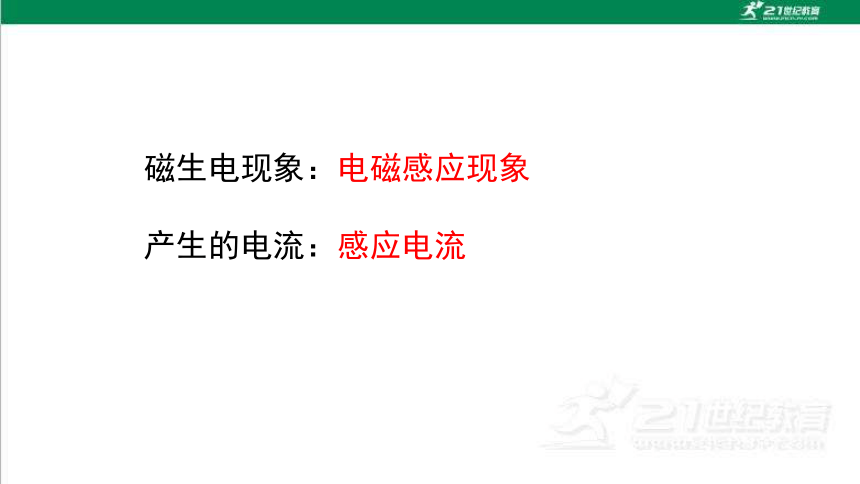

磁生电现象：电磁感应现象
产生的电流：感应电流
二、探究感应电流产生的条件
1、初中的经验：闭合回路的一部分导体切割磁感线可以产生感应电流

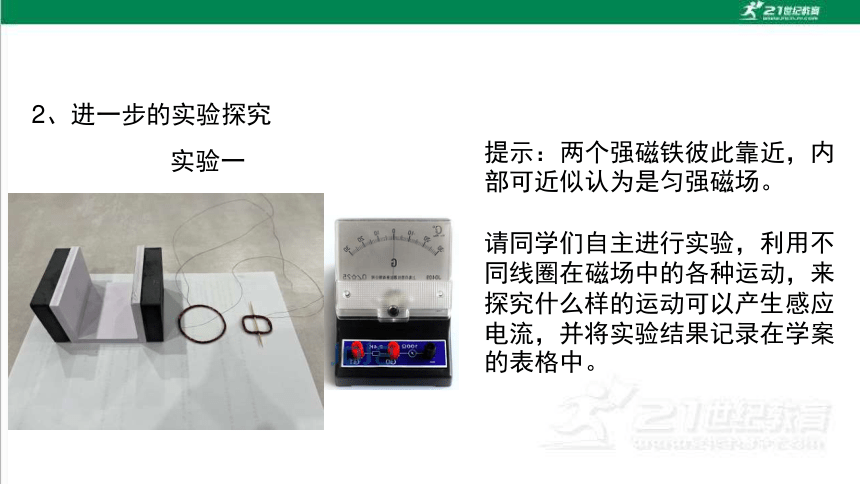

2、进一步的实验探究
实验一
提示：两个强磁铁彼此靠近，内部可近似认为是匀强磁场。
请同学们自主进行实验，利用不同线圈在磁场中的各种运动，来探究什么样的运动可以产生感应电流，并将实验结果记录在学案的表格中。

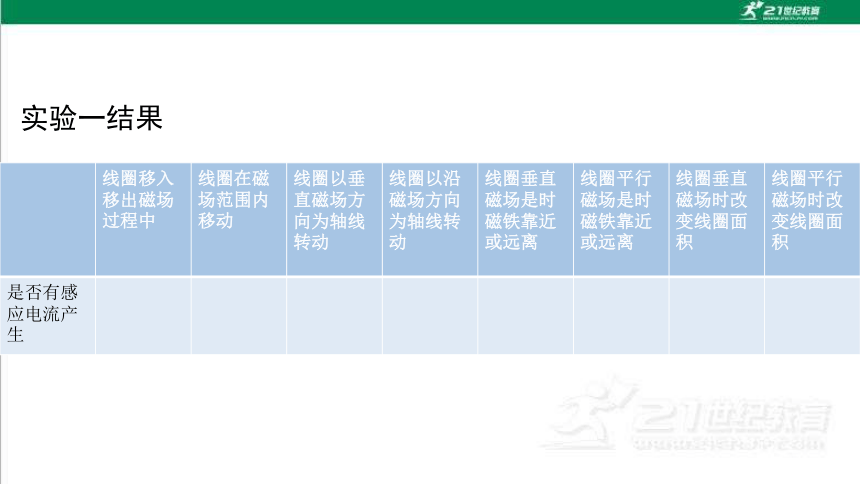

实验一结果
线圈移入移出磁场过程中 线圈在磁场范围内移动
线圈以垂直磁场方向为轴线转动 线圈以沿磁场方向为轴线转动 线圈垂直磁场是时磁铁靠近或远离 线圈平行磁场是时磁铁靠近或远离 线圈垂直磁场时改变线圈面积 线圈平行磁场时改变线圈面积
是否有感应电流产生
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × × ×
× × × ×
× × × ×
× × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
× × × × ×
× × × ×
实验一结果分析
线圈移入移出磁场过程中 线圈在磁场范围内移动
线圈以垂直磁场方向为轴线转动 线圈以沿磁场方向为轴线转动 线圈垂直磁场是时磁铁靠近或远离 线圈平行磁场是时磁铁靠近或远离 线圈垂直磁场时改变线圈面积 线圈平行磁场时改变线圈面积
哪个物理量发生了变化
磁通量是否发生了变化
是否有感应电流产生
实验一结论：如果由于相对运动（线圈或磁场）导致闭合回路的磁通量发生了变化，闭合回路中就会产生感应电流。
初中所说的切割磁感线可以产生感应电流的原因是什么？
实验二
提示：通电线圈可以产生磁场，电流变化磁场强弱就会发生变化。
请同学们自主设计实验，连接电路，并将实验结果记录在学案的表格中。
实验二结果
开关一直断开 开关一直闭合 开关闭合或断开的瞬间 快速移动滑动变阻器划片
是否有感应电流产生
实验二结果分析
开关一直断开 开关一直闭合 开关闭合或断开的瞬间 快速移动滑动变阻器划片
哪个物理量发生了变化
磁通量是否发生了变化
是否有感应电流产生
实验二结论：如果由于原线圈中磁场变化或副线圈移动导致 闭合回路的磁通量发生了变化，闭合回路中就会产生感应电流。
结论：
只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。
三、电磁感应现象的应用
我国的三峡发电机组，每天的发电量可以达到4亿千瓦时，是世界上最大的水利发电站。
风力发电机
