(共42张PPT)
第一章
运动的描述
第二节 时间 位移
第二课时
完成一个小目标,需要一个大智慧!
授课教师:

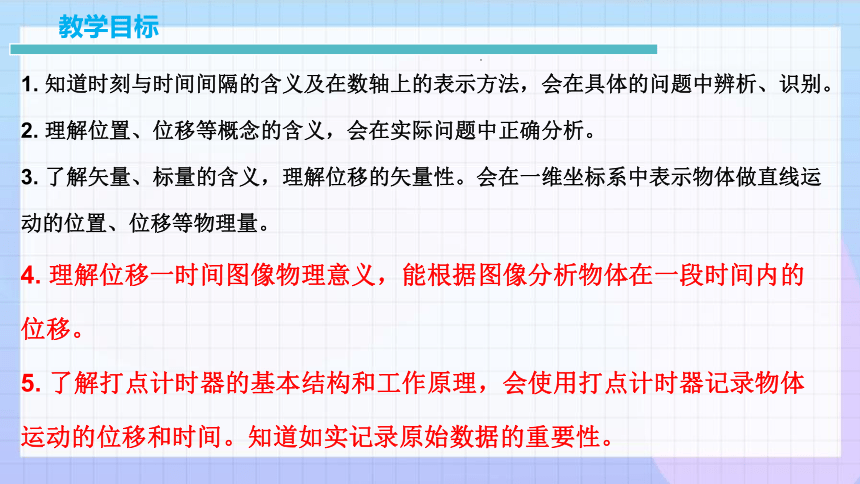

教学目标
1. 知道时刻与时间间隔的含义及在数轴上的表示方法,会在具体的问题中辨析、识别。
2. 理解位置、位移等概念的含义,会在实际问题中正确分析。
3. 了解矢量、标量的含义,理解位移的矢量性。会在一维坐标系中表示物体做直线运动的位置、位移等物理量。
4. 理解位移一时间图像物理意义,能根据图像分析物体在一段时间内的位移。
5. 了解打点计时器的基本结构和工作原理,会使用打点计时器记录物体运动的位移和时间。知道如实记录原始数据的重要性。
什么是时刻?什么是时间间隔?
时刻:
某一瞬时
时间间隔:
指两时刻的间隔
时间轴上一点
时间轴上一段
照片
录像

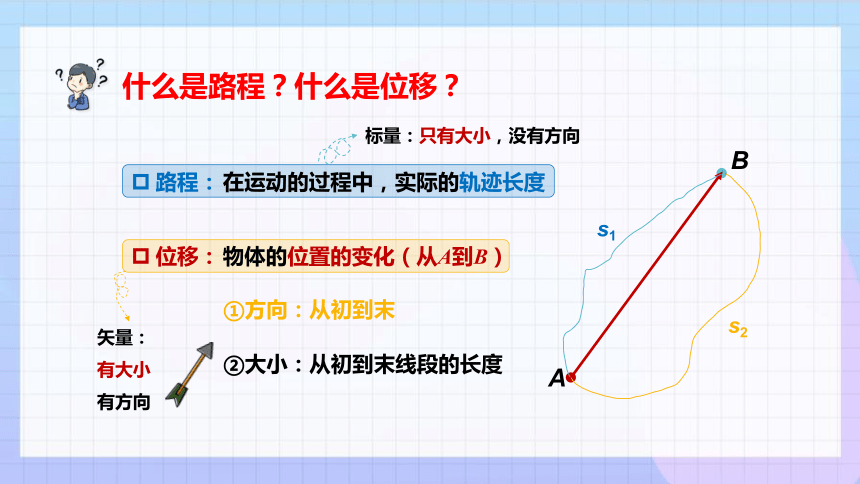

什么是路程?什么是位移?
A
B
s1
s2
①方向:从初到末
②大小:从初到末线段的长度
路程:
在运动的过程中,实际的轨迹长度
位移:
物体的位置的变化(从A到B)
标量:只有大小,没有方向
矢量:
有大小
有方向
如何准确的描述一个物体所在的位置呢?
时刻+位置
x/m
10
20
30
40
50
O
60
70
80
90
出发点在哪里?
x/m
10
20
30
40
50
O
60
70
80
90
0时刻x轴坐标即为出发点坐标
2.5~3 min时间内运动情况如何?
x/m
10
20
30
40
50
O
60
70
80
90
图线与t轴平行,表示质点静止

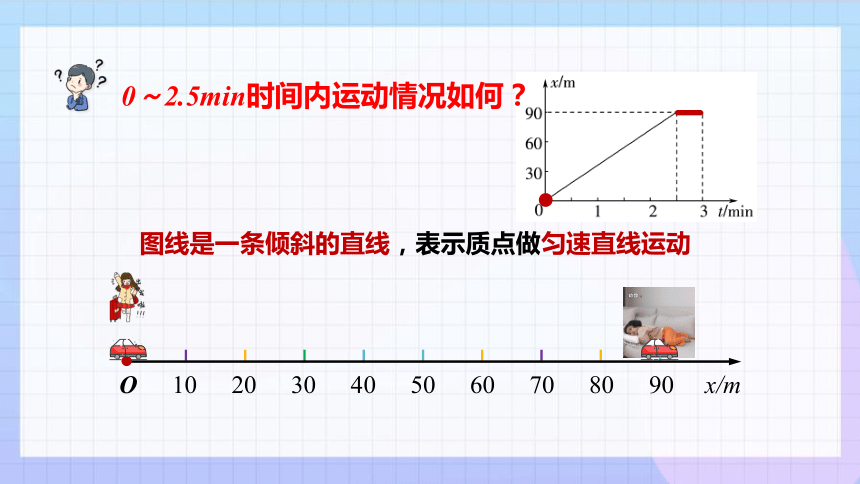

0~2.5min时间内运动情况如何?
x/m
10
20
30
40
50
O
60
70
80
90
图线是一条倾斜的直线,表示质点做匀速直线运动
位置—时间图像(x-t图像)
x-t 图像物理意义:
描述物体在不同时刻的位置
对x-t 图像的理解:
①任一时刻质点的位置
②质点在某时间间隔内的位移
大小
方向
③判断质点是静止还是运动
静止
匀速直线运动

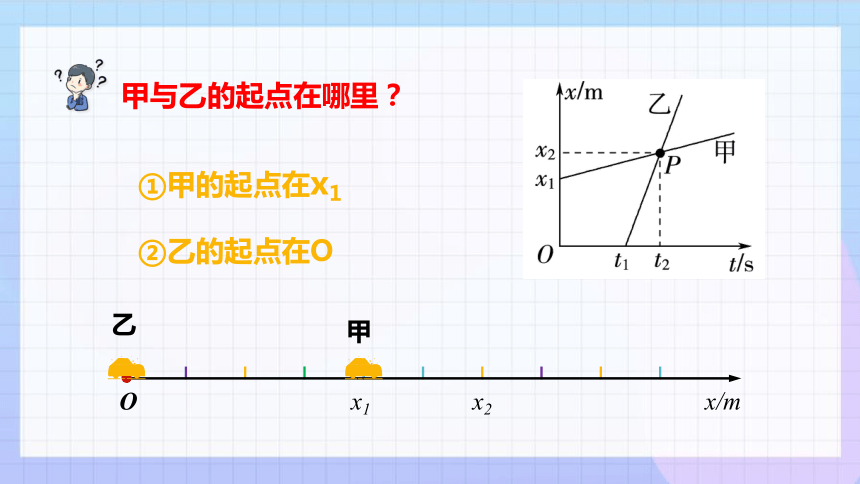

甲与乙的起点在哪里?
x/m
O
x1
x2
②乙的起点在O
①甲的起点在x1


位置—时间图像(x-t图像)
x-t图像物理意义:
描述了物体在不同时刻的位置
对x-t图像的理解:
④ 截距
纵截距点:初始位置
横截距点:出发时刻
⑤ 交点:“相遇”
同一时刻
在同一位置
相遇
甲与乙谁跑的快一点呢?
x/m
O
x1
x2


斜率可以表示运动的快慢及方向
①k>0,正向运动
②k<0,负向运动
斜率的绝对值越大,运动得越快
位置—时间图像(x-t图像)
x-t图像物理意义:
描述了物体在不同时刻的位置
对x-t图像的理解:
④ 截距
纵截距点:初始位置
横截距点:出发时刻
⑤ 交点:“相遇”
同一时刻
在同一位置
相遇
⑥ 斜率可以表示运动的快慢及方向
例题1.说一说下图中①②③④⑤在做什么运动?
①、②都表示物体处于静止状态
但静止的位置不同
③物体从x1处沿正方向做匀速直线运动;
④物体从x=0处沿正方向做匀速直线运动;
⑤物体从x2处沿负方向做匀速直线运动
例题2(多选).如图所示为甲、乙在同一直线上运动时的x t 图像,以甲的出发点为原点,出发时间为计时的起点,则下列说法中正确的是( )
A.甲、乙同时出发
B.0~t3这段时间内,甲、乙位移相同
C.甲开始运动时,乙在甲的前面x0处
D.甲在途中停止了一段时间,而乙没有停止
ACD
位移和时间的测量
位移测量
时间测量
该如何记录某一时刻物体运动的位置呢?
频闪照相记录物体的位置
频闪摄影又称连闪摄影,是借助于电子闪光灯的连续闪光,在一个画面上记录动体的连续运动过程。例如:每秒拍摄10张画面,每张画面间隔时间为0.1s
频闪相机
频闪相机
打点计时器
电磁打点计时器
纸带
线圈
接电源
振针
振片
复写纸
限位孔
永久磁铁
工作电压:交流电 6-8V 50Hz
打点周期:T=0.02s
构造:
50Hz,每秒打点50次
打点计时器
电火花计时器
工作电压:交流电 220V 50Hz
打点周期:T=0.02s
构造
50Hz,每秒打点50次
打点计时器有什么作用呢?
s12
1
2
①测时间
①测位移
t12=0.02×6s
打点计时器有什么作用呢?
s12
1
2
s12=7.32cm
请你练习一下使用打点计时器
操作步骤:
①固定计时器
②穿纸带
③先启动电源,再拉纸带,随后立即关电源;
注意先接通电源,
后拉动纸带
请你练习一下使用打点计时器
测量与记录:
1、选取纸带
2、标记计数点(舍去密集部分,每隔几个点记录 一个计数点)
3、测量时间和距离
x12=s1
t12=t23=t34=3T
s2
s1
1
2
3
数据处理
4
s3
x23=s2-s1
x34=s3-s2
记数点:
0
1
每隔2个记时点取1个记数点
每3个记时点取1个记数点
2
3
4
5
记数点 0 1 2 3 4 5
时刻/s
位移/cm
0
0.06
0.12
0.18
0.24
0.30
0
2.50
5.80
10.30
16.00
26.70
我们能不能把表中的数据用坐标来表示呢
作图步骤:
(1)建立平面直角坐标系;
(2)描点;
(3)拟合曲线
用时间轴描述时刻和时间。
用直线坐标系描述物体的位置及位置的变化。
×
×
×
×
×
用平滑的曲线尽可能的把绝大部分点连接起来
图像反映了质点位移随时间的变化规律,称为位移—时间图像,又称x-t图像。
x-t图像的物理意义:
描述物体位移随时间的变化关系
⑴图线上任意一点的横纵坐标表示物体在某一时刻及所处的位置。
⑵图线上起点的横纵坐标表示物体开始运动的时刻及位置。
⑶x-t图像表示的是位移随时间变化的情况不是运动的轨迹。
练习使用打点计时器
1.先固定打点计时器
2.安装纸带。
(纸带应在墨粉盒或复写纸的下方)
试拉纸带无明显阻滞现象
3.接通电源,待打点稳定后在拉动纸带
注意:打点计时器不能工作太长时间,打完点后立即关闭电源。
4.测量并记录数据。
5.作出纸带运动的x-t图像。
实验
工作电压: .
打点周期: .
打点方式: .
记录信息: .
约8V交流电
利用振动的振针打点
T = 0.02S
时间和位移
练一练
放电针
工作电压: . 打点周期: .
打点方式: . 记录信息: .
交流电220V
利用火花放电打点
T = 0.02S
频率50Hz,每隔0.02秒打一次点
时间和位移
练一练
【例题】对电磁打点计时器和电火花计时器的有关说法中,正确的是(  )
A.电磁打点计时器和电火花计时器都是使用交流电 (多选)
B.两种打点计时器的打点频率与交流电源的频率一样
C.电火花计时器在纸带上打点是靠振针和复写纸
D.电磁打点计时器在纸带上打点是靠电火花和墨粉
解析:电磁打点计时器使用6 V以下的交流电,电火花计时器使用220 V的交流电,A项正确;两种打点计时器的打点频率都由交流电源的频率决定,B项正确;电火花计时器在纸带上打点靠电火花和墨粉,C项错误;电磁打点计时器在纸带上打点靠振针和复写纸,D项错误。
AB
【例题】使用电火花计时器分析物体运动情况的实验中:
(1)在如下基本步骤中,正确的排列顺序为________.
A.把电火花计时器固定在桌子上 B.安放纸带
C.松开纸带让物体带着纸带运动 D.接通220 V交流电源
E.按下脉冲输出开关,进行打点
(2)在安放纸带时,要检查墨粉纸盘是否已经正确地套在________上,还要检查________是否夹在两纸带之间.
解析:
电火花计时器的特点是:打点是靠放电针和墨粉纸盘之间火花放电来实现的,故其操作步骤和电磁打点计时器是相仿的,墨粉纸盘应套在纸盘轴上,目的是使它可以转动,均匀地被利用.墨粉纸盘夹在两条白纸带之间,目的是使墨粉纸盘可以更好地转动.
ABDEC
纸盘轴
墨粉纸盘
1.判断题
(1)位移—时间图像就是物体的运动轨迹
(2)位移—时间图线上某点的横坐标表示时刻,纵坐标表示该时刻的位置
(3)电磁打点计时器使用的是10 V以下的直流电源
(4)若交变电源的频率为50 Hz,两种打点计时器都是每隔0.02 s打一次点
(5)通过打出的纸带可以确定物体运动的时间和物体运动的位移
课堂练习
2(多选).一质点运动的x t图像如图所示,下列说法正确的是( )
A.0~6 s内质点的位移为-4 m
B.2~4 s内质点的位移为4 m
C.0~6 s内质点的路程为4 m
D.2~6 s内质点一直向同一方向运动
AD
3.打点计时器是高中阶段常用的实验器材之一,如图所示是两种常见的打点计时器。
(1)图甲是 ,使用电压为 的交变电源;图乙是 ,使用电压为约为 的交变电源。
(2)如下的基本步骤,正确的排列顺序为 。
A.把打点计时器固定在桌子上
B.安装好纸带
C.用手水平拉动纸带运动
D.接通交变电源
E.按下电源开关,进行打点
ABDEC
电火花计时器
220 V
电磁打点计时器
8 V
4.如图所示,A、B、C、D为电磁打点计时器打出的四个计时点,所用交流电源频率为50 Hz,试求:
(1)打出四个点所用的时间;
(2)A、B、C、D四个点所对应刻度尺上的数值。
解:
(1)因为电磁打点计时器的周期为0.02 s,所以,打出四个点所用的时间:
t=3×0.02 s=0.06 s。
(2)A、B、C、D四个点所对应刻度尺上的数值分别为0、0.50 cm、1.40 cm、 2.50 cm。
[变式](2023秋·山东滨州·高一校考期末)乌龟和兔子沿直线赛道赛跑,它们的x-t图像如图所示。则下列说法正确的是( )
A.兔子先匀加速直线运动再匀速运
动最后匀加速直线运动
B.乌龟做匀加速直线运动
C.乌龟和兔子在比赛途中相遇两次
D.乌龟和兔子从不同地点同时出发
【答案】C
x-t图像描绘物体的运动
(2022·辽宁·高考真题)如图所示,桥式起重机主要由可移动“桥架”“小车”和固定“轨道”三部分组成。在某次作业中桥架沿轨道单向移动了8m,小车在桥架上单向移动了6m 。该次作业中小车相对地面的位移大小为( )
A.6m B.8m
C.10m D.14m
【详解】根据位移概念可知,该次作业中小车相对地面的位移为:
