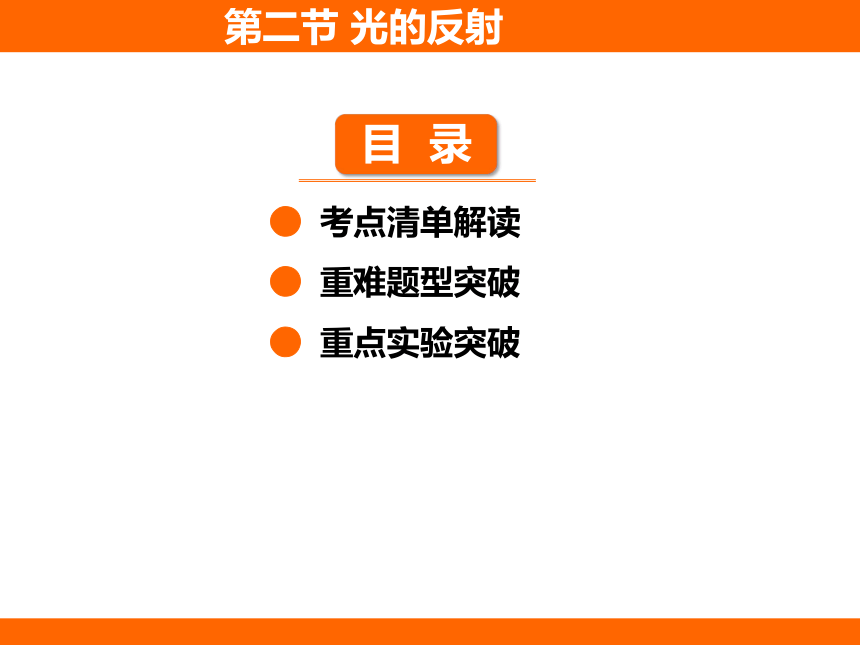

● 考点清单解读
● 重难题型突破
● 重点实验突破
第二节 光的反射
第二节 光的反射

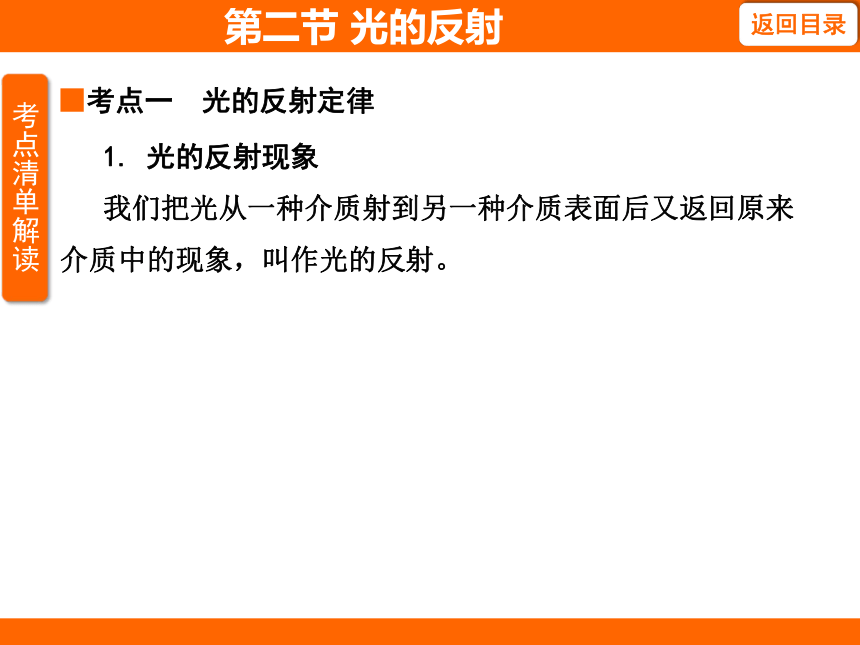

■考点一 光的反射定律
1. 光的反射现象
我们把光从一种介质射到另一种介质表面后又返回原来介质中的现象，叫作光的反射。
第二节 光的反射
2. 光的反射现象中的“一点”“三线”“两角”
一点 入射点 光射到物体表面上的点，图中用字母 O 表示（入射点同时也是反射点） 三线 入射 光线 射向反射面的光线，图中用字母AO表示
反射 光线 入射光线射到反射面上后，被反射面反射的光 线，图中用字母 OB 表示 第二节 光的反射

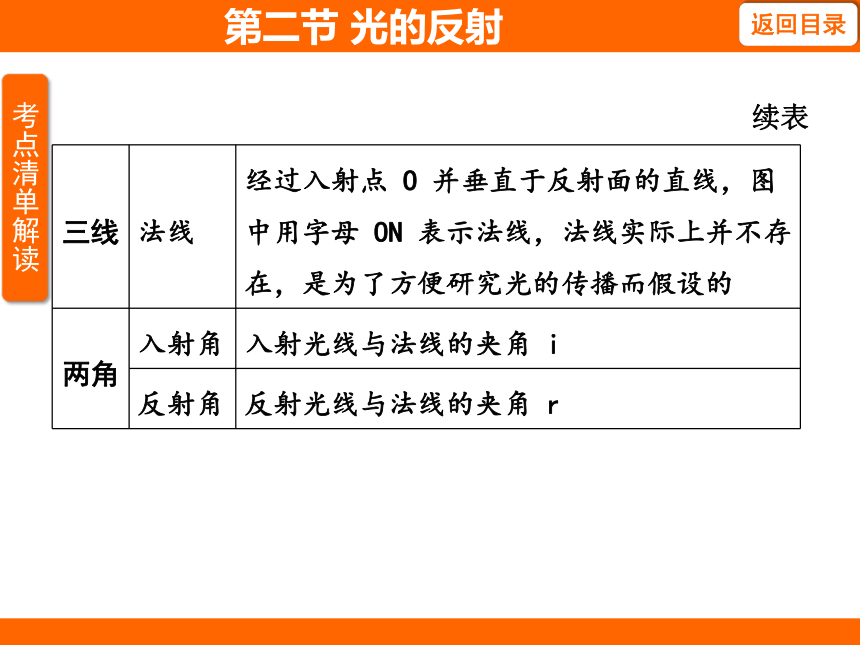

续表
三线 法线 经过入射点 O 并垂直于反射面的直线，图中用字母 ON 表示法线，法线实际上并不存在，是为了方便研究光的传播而假设的
两角 入射角 入射光线与法线的夹角 i
反射角 反射光线与法线的夹角 r
第二节 光的反射
3. 光的反射定律
注：①先有入射角，后有反射角，因此应是“反射角等于入射角”，不能说“入射角等于反射角”；②反射角随着入射角的变大而变大，且反射角总等于入射角；③当入射角为 0°时，反射角也为 0°，此时入射光线、反射光线、法线三线重合。
三线共面 反射光线、入射光线和法线在同一平面内
两线分居 反射光线和入射光线分别位于法线两侧
两角相等 反射角等于入射角
第二节 光的反射

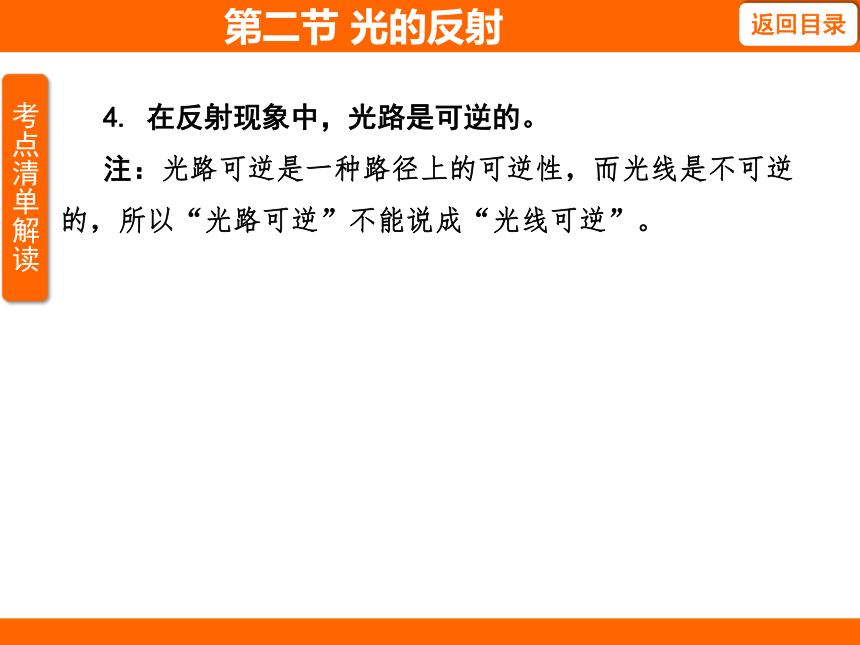

4. 在反射现象中，光路是可逆的。
注：光路可逆是一种路径上的可逆性，而光线是不可逆的，所以“光路可逆”不能说成“光线可逆”。
第二节 光的反射

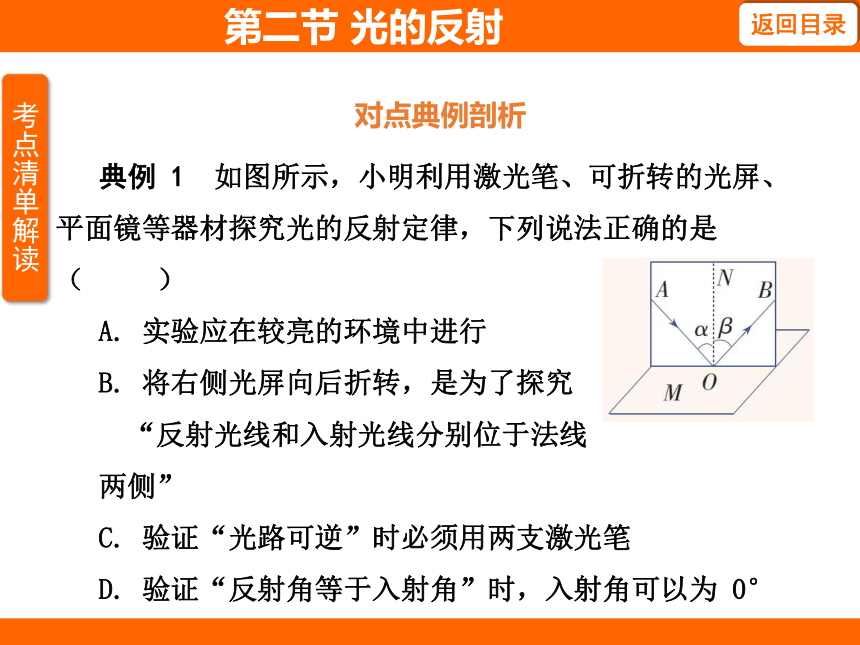

典例 1 如图所示，小明利用激光笔、可折转的光屏、平面镜等器材探究光的反射定律，下列说法正确的是 （ ）
A. 实验应在较亮的环境中进行
B. 将右侧光屏向后折转，是为了探究
“反射光线和入射光线分别位于法线
两侧”
C. 验证“光路可逆”时必须用两支激光笔
D. 验证“反射角等于入射角”时，入射角可以为 0°
对点典例剖析
第二节 光的反射

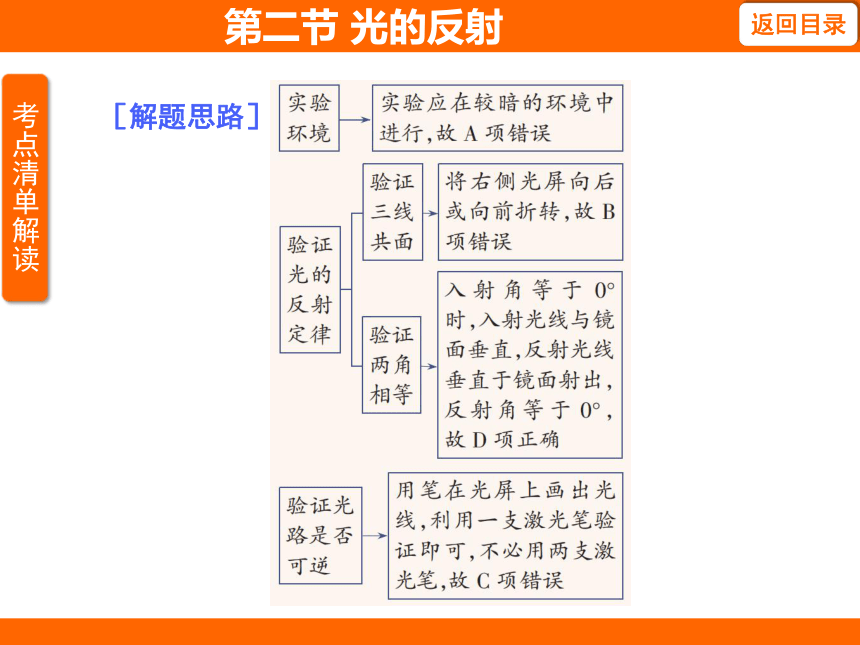

［解题思路］
第二节 光的反射
［答案］ D
第二节 光的反射

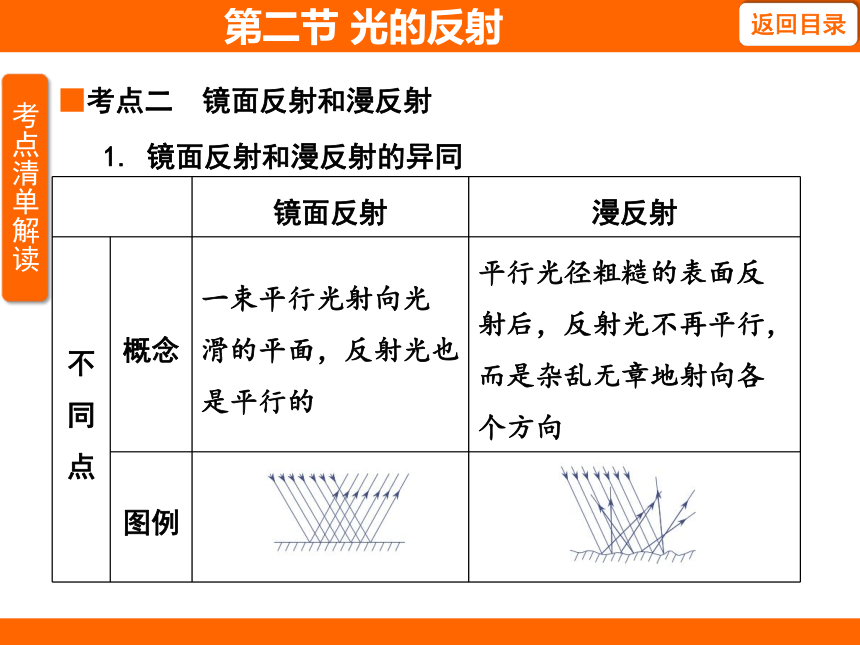

■考点二 镜面反射和漫反射
1. 镜面反射和漫反射的异同
镜面反射 漫反射
不 同 点 概念 一束平行光射向光 滑的平面，反射光也是平行的 平行光径粗糙的表面反射后，反射光不再平行，而是杂乱无章地射向各个方向
图例
第二节 光的反射
续表
不 同 点 反射面 光滑表面 粗糙的表面
反射光 平行光入射后仍平行射出 平行光入射后向各个方向射出
相同点 都是光的反射现象，都遵循光的反射定律 第二节 光的反射

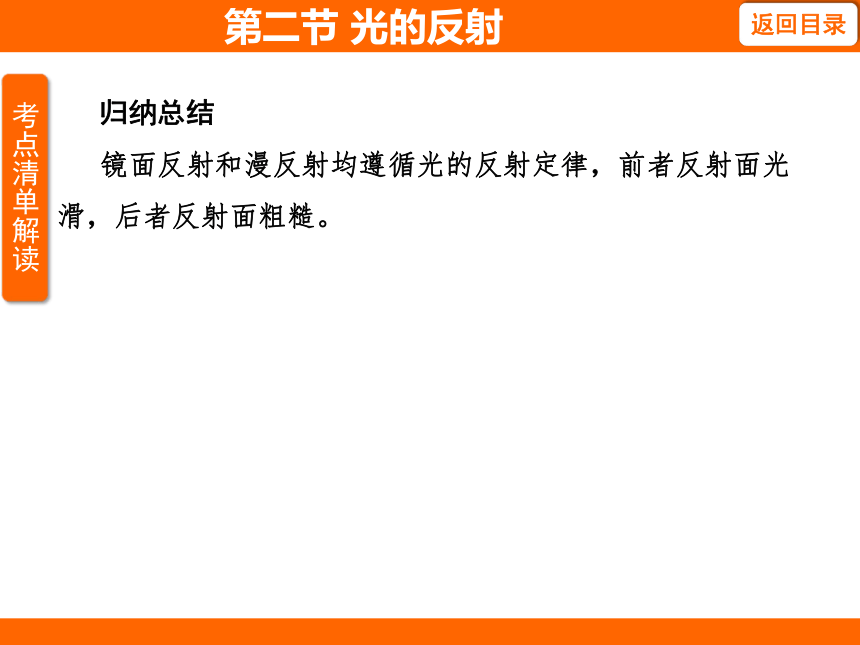

归纳总结
镜面反射和漫反射均遵循光的反射定律，前者反射面光滑，后者反射面粗糙。
第二节 光的反射
典例 2 下列现象中发生漫反射的是 （ ）
A. 打过鞋油的鞋面十分光亮
B. 镜子反射太阳光后十分刺眼
C. 电影银幕十分粗糙，我们能从各个方向看清上面的影
像
D. 太阳照在湖面上波光粼粼
对点典例剖析
第二节 光的反射
［解题思路］
［答案］ C
第二节 光的反射
■题型一 探究光的反射定律
例 1 在“探究光的反射定律”实验
中，小明选用了平面镜、硬纸板、激光
笔和铅笔进行实验。硬纸板垂直立在平
面镜上， 纸板由 E、F 两部分组成，可
绕与平面镜垂直的接缝 ON 转动，如图所示。
（1）实验中还需要的器材是 _________。 硬纸板在实验中除了显示光路， 还可以探究反射光线、 入射光线和法线 __________________。
第二节 光的反射
（2）实验时多次改变入射角的大小进行实验，然后得出结论。多次实验的目的是 __________________________。
（3）让光沿 BO 方向入射，发现反射光沿 OA 方向射出，说明在反射现象中 _______________。
第二节 光的反射
［解析］（1）为了探究光的反射定律，需要测量反射角、入射角的大小，故需要用到量角器；纸板在实验中除了显示光路，还可以通过弯折探究反射光线、入射光线和法线是否在同一平面内。（2）实验时多次改变入射角的大小进行实验，然后得出结论。多次实验的目的是排除偶然性，使结论具有普遍性。（3）让光沿 BO 方向入射，发现反射光沿 OA 方向射出，说明在反射现象中光路是可逆的。
［答案］ （1）量角器 是否在同一平面内 （2）使结论具有普遍性 （3）光路是可逆的
第二节 光的反射
思路点拨
第二节 光的反射
解题通法 探究光的反射定律的实验，常从实验器材、实验环境、反射定律内容的验证、光路可逆、实验数据的处理、多次实验的目的等几个方面综合考查。
第二节 光的反射
■题型二 利用光的反射定律作图
例 2 如图所示，一条入射光线与平面镜成 30°角入射，完成反射光路，并在图中标出反射角大小。
第二节 光的反射
［解析］先过入射点垂直于平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为 30°，所以入射角为 90°-30°=60°，反射角等于入射角，故反射角也为 60°，如答案图所示。
［答案］ 如下图所示
第二节 光的反射
变式衍生 1 如图所示，热心市民想对枯井内小狗进行救助，为解决照明问题，请你运用学过的知识准确确定平面镜的位置，帮助他们把太阳光竖直反射到井底。（保留作图痕迹）
如下图所示
第二节 光的反射
■题型三 光的反射定律的应用
例 3 小明在房间中安装了一块太阳能电池板给家里供电。当太阳在电池板后方时，利用一块平面镜将太阳光反射到太阳能电池板上。若某时刻太阳光与平面镜的夹角为 60°（如图所示），一束阳光经镜面反射后照射到电池板上 P 点，入射角的大小为 _______；若镜面竖直上移，则反射角将 ______（选填“变大”或“变小”或“不变”）；若镜面水平左移，该束光线将照到
P 点 _______（选填“上方”或
“下方”）。
第二节 光的反射
［解析］太阳光与平面镜的夹角为 60°，则入射角为 90°-60°=30°，反射角等于入射角，则反射角为 30°，若镜面竖直上移，法线位置不变，入射角不变，反射角不变；如图所示，若镜面水平左移，入射点将向上移动，则反射光向上平移，该束光线将照到 P 点上方。
［答案］ 30° 不变 上方
第二节 光的反射
变式衍生 2 如图所示是一种液面升降监测装置原理图，光源 S 发出的一束激光与水平液面成 35°角射向平静的液面，入射光线与反射光线的夹角为 ______；激光经液面反射后射到液面上方水平标尺上的 S′点；当液面下降时，S′点将 _____（选填“向左”“向右”或“不会”）移动。
110°
向右
第二节 光的反射
解题通法 解决此类问题：（1）抓住隐含条件，入射光线方向不变；（2）找到前后两次反射的反射面，分别作图，对比解答。
第二节 光的反射
实验：探究光的反射定律
实验器材 激光笔、平面镜、由两个大小相同的扇形面连接
而成的半圆形屏、直尺、量角器、彩笔
实验装置
第二节 光的反射
实验 步骤 1. 实验装置如图甲所示，其中 M 是一面水平放置的小镜子，上面竖立着一块半圆形的屏。 这个屏由两个大小相同的扇形面 E、F 连接而成，E、F 与镜面垂直。 E 与镜子 M 固定在一起，F 可绕接缝 ON 转动。
2. 如图乙所示，让一细光束沿平面 E 射到镜面O 点，在平面 E 上可看到入射光 AO。 前后转动 F，观察当 F 处在什么位置时，可以在它上面看到反射光 OB。
续表
第二节 光的反射
实验 步骤 3. 改变入射角，观察反射角是否改变，每次反射角与入射角各有什么关系？ 用量角器测量入射角和反射角，把测量结果记录在表中
续表
第二节 光的反射
实验 现象 只有当扇形面 F 和 E 在同一平面内时，平面 F上才能看到反射光。 当入射角增大时，反射角也 增大 数据 记录表 实验序号 入射角 i 反射角 r
1
2
3
…
续表
第二节 光的反射
实验 结论 光在发生反射时，反射光线、入射光线和法线在同一平面内，反射光线和入射光线分别位于法线两侧，反射角等于入射角
续表
第二节 光的反射
命题点：
1. 实验仪器的选取。
2. 半圆形屏的作用（①＿＿＿＿＿＿＿＿＿＿＿）。
3. 量角器的作用（测量反射角、入射角的大小）。
4. 半圆形屏与平面镜的放置要求及目的（半圆形屏与平面镜应②＿＿＿＿ 放置，否则在屏上看不到反射光线）。
5. 实验时从纸板前的不同位置都能看到光的传播路径的原因（光在纸板上发生③＿＿＿＿ 反射）。
6. 入射角与反射角的识别和关系（反射角④＿＿＿＿ 入射角，反射角随入射角的增大而⑤＿＿＿＿＿）。
显示光的传播路径
垂直
漫
等于
增大
第二节 光的反射
7. 不容易观察到光的路径的解决办法［在较⑥＿＿＿＿（选填“黑暗”或“明亮”）的环境中进行实验］。
8.“三线共面”的判断方法［将 F 板绕 ON 向后转动，观察 F 板上是否有反射光 ，若 F 板上 ⑦ ＿＿＿＿（选填“有”或“没有”）反射光，说明三线共面］。
9. 光路可逆及其验证方法（将激光笔逆着反射光射入，观察光的传播路径⑧＿＿＿＿＿＿＿＿＿）。
10. 光垂直于镜面入射时看不见反射光的原因（⑨___________________________________）。
黑暗
没有
是否重合
此时入射光线、反射光线与法线重合
第二节 光的反射
11. 多次改变入射角大小进行测量的目的（⑩______________________________________）。
保证实验结论具有普遍性
