(共26张PPT)

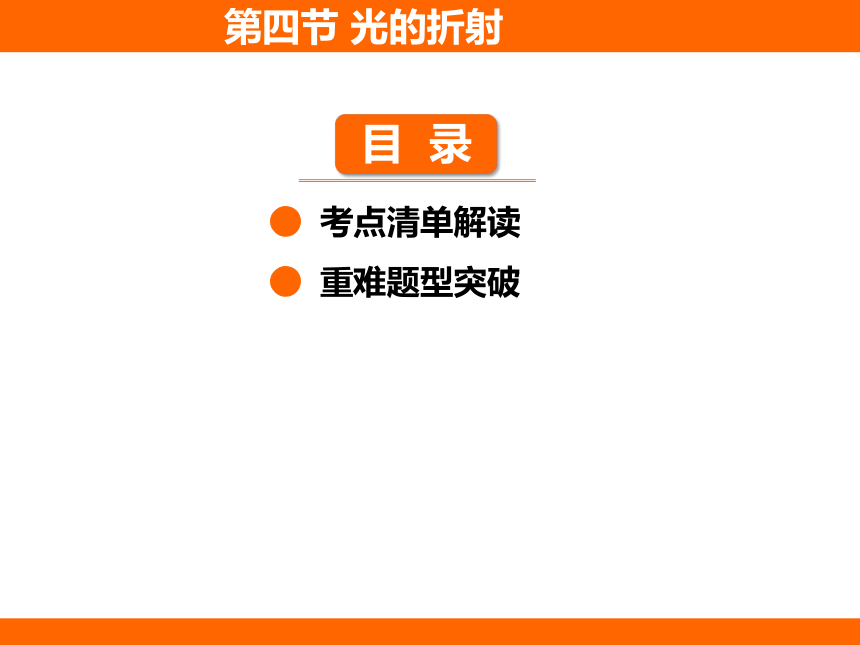

● 考点清单解读
● 重难题型突破
第四节 光的折射
第四节 光的折射

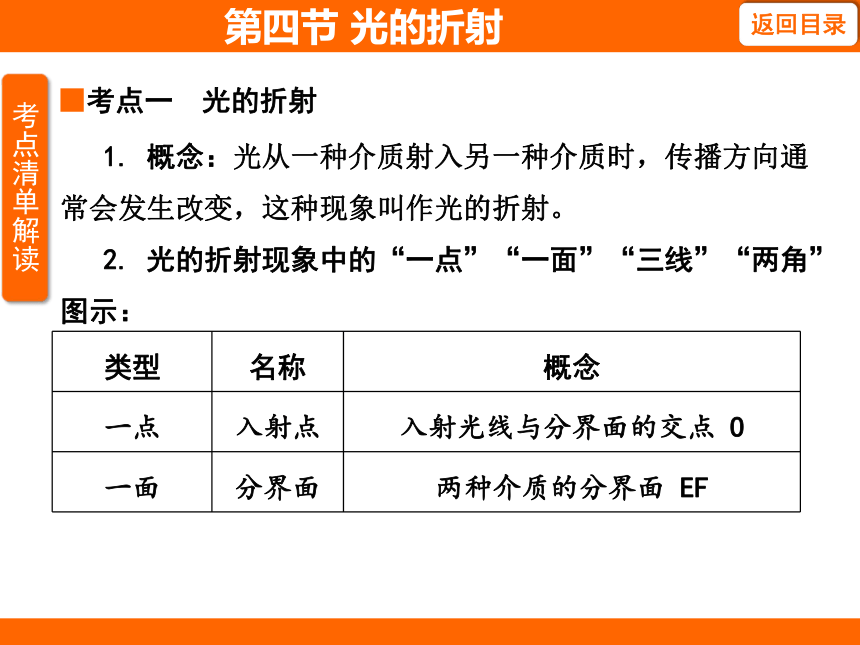

■考点一 光的折射
1. 概念：光从一种介质射入另一种介质时，传播方向通常会发生改变，这种现象叫作光的折射。
2. 光的折射现象中的“一点”“一面”“三线”“两角”图示：
类型 名称 概念
一点 入射点 入射光线与分界面的交点 O
一面 分界面 两种介质的分界面 EF
第四节 光的折射
续表
三线 入射光线 照射到两种介质分界面的光线 AO
折射光线 光进入另一种介质被折射后的光线 OC
法线 经过入射点 O 并垂直于两种介质分界面的直线 NN′
两角 入射角 入射光线与法线的夹角 i
折射角 折射光线与法线的夹角 r
第四节 光的折射
3.光折射时的特点
两线异侧
光
折
射
时
的
特
点
折射光线和入射光线分别位于法线两侧
三线共面
角的变化
一致
折射光线、入射光线和法线在同一平面内
当入射角增大（或减小）时，折射角也增大（或减小）
第四节 光的折射
光
折
射
时
的
特
点

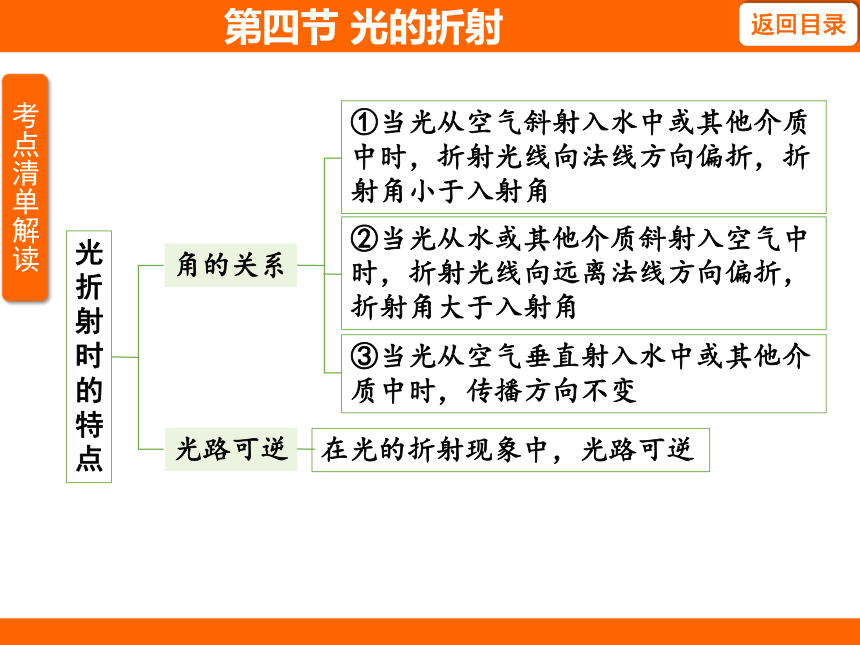

光路可逆
在光的折射现象中，光路可逆
角的关系
①当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角
②当光从水或其他介质斜射入空气中
时，折射光线向远离法线方向偏折，折射角大于入射角
③当光从空气垂直射入水中或其他介
质中时，传播方向不变
第四节 光的折射

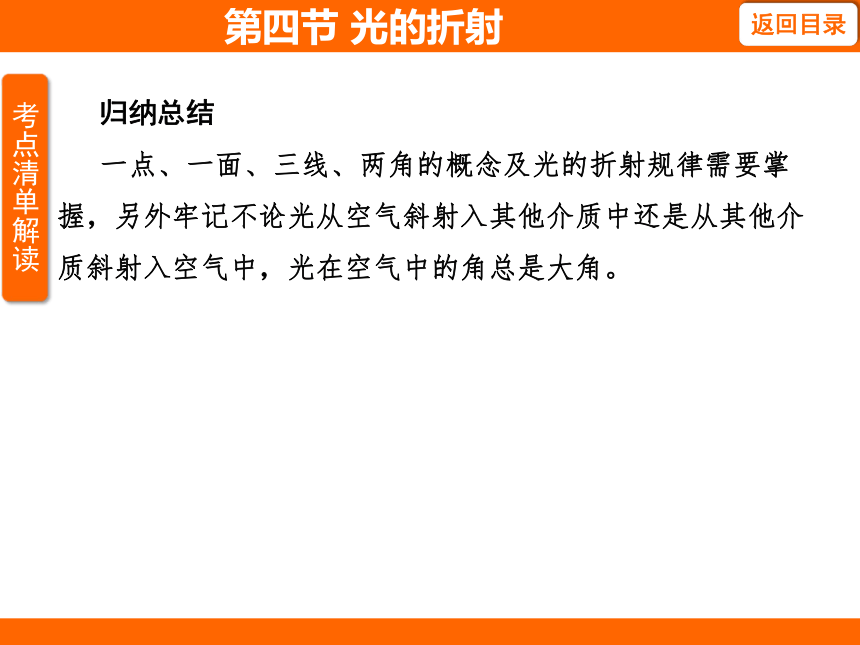

归纳总结
一点、一面、三线、两角的概念及光的折射规律需要掌握，另外牢记不论光从空气斜射入其他介质中还是从其他介质斜射入空气中，光在空气中的角总是大角。
第四节 光的折射
典例 1 一束光从玻璃砖射入空气中，下列说法正确的是 （ ）
A. 一定是入射角小于折射角
B. 入射角增大时，折射角也一定增大
C. 折射光线和入射光线不在同一平面内
D. 折射光线偏向法线
对点典例剖析
第四节 光的折射
［解题思路］
第四节 光的折射

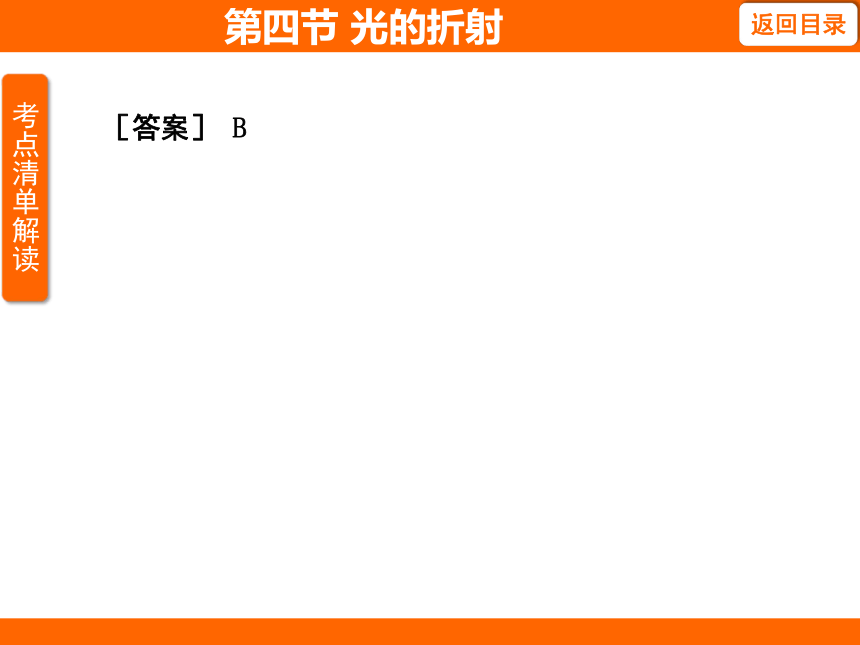

［答案］ B
第四节 光的折射
典例 2 岸上的人可以看到潜水游泳的人，潜水游泳的人也可以看到岸上的人，这说明在折射现象中光路是 _________。
对点典例剖析
第四节 光的折射
［解析］ 在反射和折射中光路是可逆的，岸上的人可以看到潜水游泳的人，潜水游泳的人也可以看到岸上的人，这说明在折射现象中光路是可逆的。
［答案］ 可逆的
第四节 光的折射
■考点二 生活中的折射现象
现象 原理
假设从水池底的一点 A 射出的光经折
射后射入人眼（如图所示），眼睛根据光沿直线传播的经验，逆着折射光看过去，就会觉得光好像是从水中的 A′点射入我们眼睛里的，因此我们会觉得A′比 A 高了，即看起来池底升高，池水变“浅”了
第四节 光的折射
续表
夏天，海面附近空气的温度比上面的
低，空气热胀冷缩，上层的空气比底
层的空气稀疏，来自地平线以下远处
物体的光会发生折射现象；发生折射
后的光进入人的眼睛，人由于错觉始
终认为光沿直线传播，所以看到比物
体实际位置高些的虚像，也就是海市
蜃楼现象
第四节 光的折射
续表
筷子看起来“断”了，是因为筷子反射
的光从水中射向空气中时发生折射的
缘故
第四节 光的折射
归纳总结
发生光的折射时一般是传播介质种类或介质的疏密发生改变。
第四节 光的折射
典例 3 下列是奥运会中的一些场景及现象，与光的折射有关的是 （ ）
A. 射击运动员瞄准靶心
B. 观众看到游泳馆清澈的池底
C. 跑步运动员在地面上的影子
D. 皮划艇运动员在水中的倒影
对点典例剖析
A 射击运动员瞄准靶心 光的直线传播 不符合题意
B 观众看到游泳馆清澈的池底 光的折射 符合题意
C 跑步运动员在地面上的影子 光的直线传播 不符合题意
D 皮划艇运动员在水中的倒影 光的反射 不符合题意
第四节 光的折射
［解题思路］
［答案］ B
第四节 光的折射
典例 4 假设地球表面不存在大气层，那么人们观察到日出时刻与实际存在大气相比 ________（选填“提前” “延后”或“不变”），这是因为太阳光通过大气层要发生多次 ________。
对点典例剖析
第四节 光的折射
［解析］ 太阳光从太空射入地球大气层时，发生折射，太阳光向地面偏折，使我们能看到地平线以下的阳光，我们能提前看到太阳，假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在大气层的情况相比将延后。
［答案］ 延后 折射
第四节 光的折射
■题型一 利用光的折射规律作图
例 1 如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。请你将如图所示的光路图补充完整。
第四节 光的折射
［解析］过入射点垂直于界面的法线已作出，根据反射角等于入射角作出反射光线；根据折射角小于入射角作出折射光线，如答案图所示。
［答案］ 如答案图所示
第四节 光的折射
解题通法 根据光的折射规律作图的方法：（1）明确不论光线由空气斜射入其他介质，还是由其他介质斜射入空气中，空气中的角（入射角或折射角）较大；（2）过入射点作法线，根据折射光线与入射光线分居法线两侧，作出待画光线；（3）标出待画光线的传播方向。
第四节 光的折射
■题型二 辨析“光的折射”和“光的反射”的光路
例 2 如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 ____ 是入射光线，入射角的大小为 _____，折射角的大小是 ____，法线是 ____，界面的 ______（选填“上”“下”“左”或“右”）侧是空气。
第四节 光的折射
［解析］由题图可知，∠BOM′=30°，所以∠BON=90°-30°=60°，同理∠AON=60°；根据反射角等于入射角，所以 MM′的左侧发生了光的反射，则 MM′为界面，NN′为法线。而折射光线和入射光线位于法线两侧，则 OC 一定为折射光线，BO 为入射光线，OA 为反射光线；由题图可知，入射角∠BON=60°，折射角为∠CON′=90°- 55°=35°；此时的折射角小于入射角，由光的折射规律可知光是从空气中斜射入玻璃中，所以界面的左侧为空气。
［答案］ BO 60° 35° NN′ 左
第四节 光的折射
思路点拨
第四节 光的折射
解题通法 反射和折射的区别。（1）位置不同：反射时，反射光线和入射光线在同种介质中；折射时，折射光线和入射光线在不同种介质中。（2）角度关系不同。
