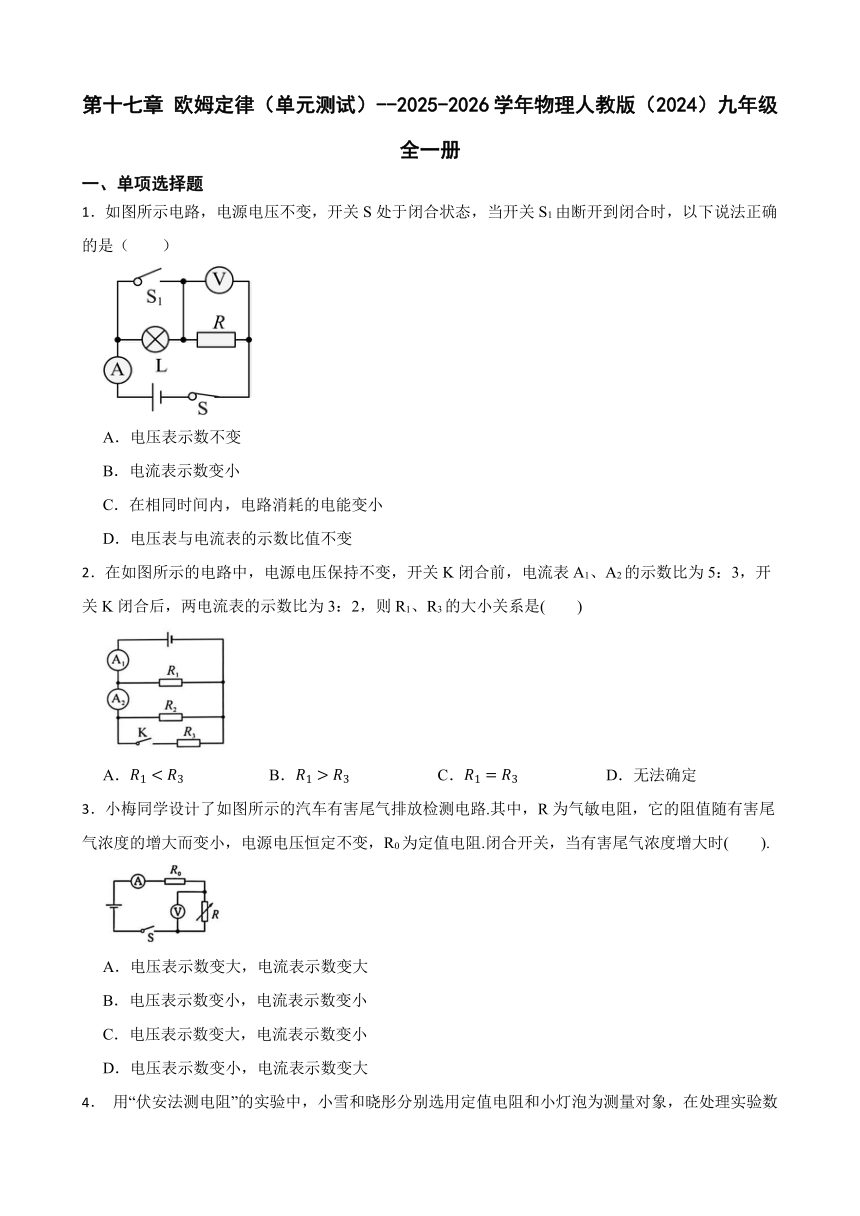

第十七章 欧姆定律（单元测试）--2025-2026学年物理人教版（2024）九年级全一册
一、单项选择题
1．如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（　　）
A．电压表示数不变
B．电流表示数变小
C．在相同时间内，电路消耗的电能变小
D．电压表与电流表的示数比值不变
2．在如图所示的电路中，电源电压保持不变，开关K闭合前，电流表A1、A2的示数比为5：3，开关K闭合后，两电流表的示数比为3：2，则R1、R3的大小关系是(　　)
A． B． C． D．无法确定
3．小梅同学设计了如图所示的汽车有害尾气排放检测电路.其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻.闭合开关，当有害尾气浓度增大时(　　).
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大

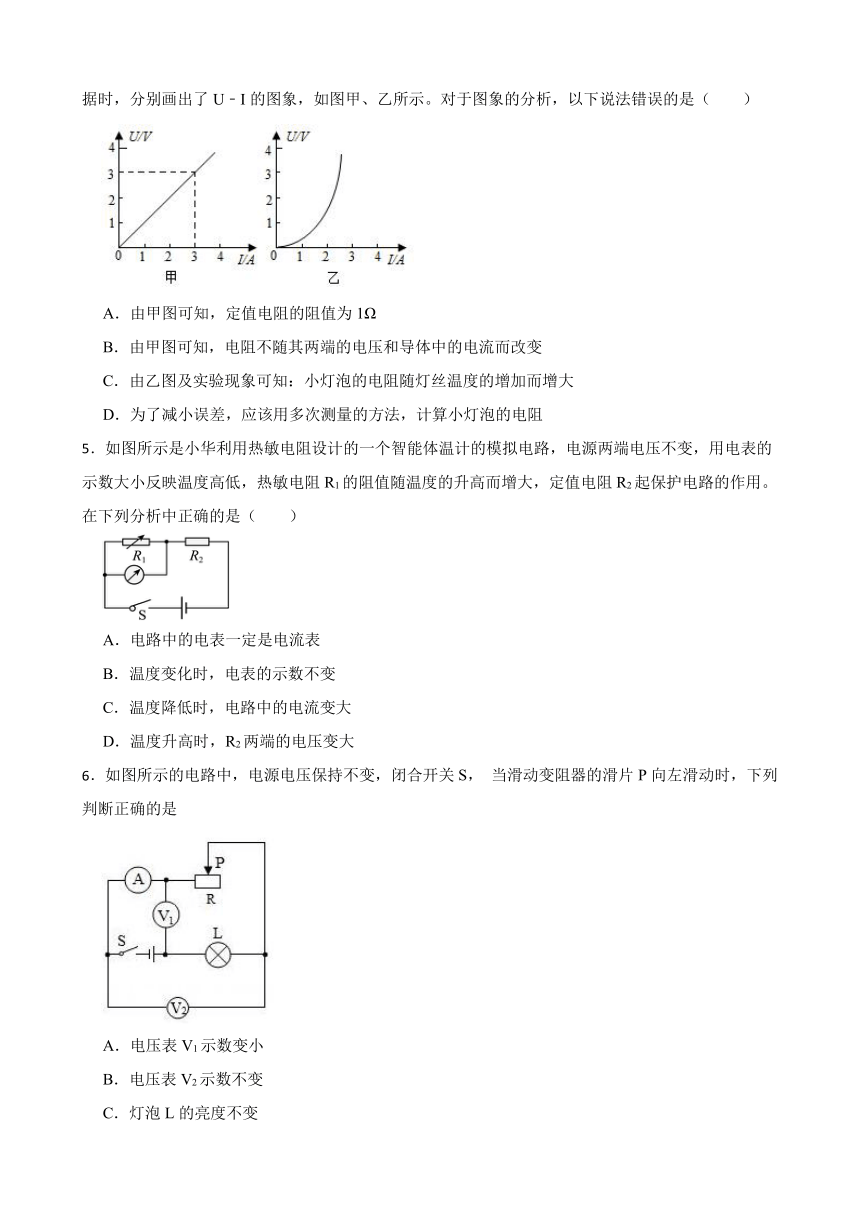

4． 用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U﹣I的图象，如图甲、乙所示。对于图象的分析，以下说法错误的是（　　）
A．由甲图可知，定值电阻的阻值为1Ω
B．由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C．由乙图及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
5．如图所示是小华利用热敏电阻设计的一个智能体温计的模拟电路，电源两端电压不变，用电表的示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。在下列分析中正确的是（　　）
A．电路中的电表一定是电流表
B．温度变化时，电表的示数不变
C．温度降低时，电路中的电流变大
D．温度升高时，R2两端的电压变大
6．如图所示的电路中，电源电压保持不变，闭合开关S， 当滑动变阻器的滑片P向左滑动时，下列判断正确的是
A．电压表V1示数变小
B．电压表V2示数不变
C．灯泡L的亮度不变
D．电压表V1与电流表A示数比值变小

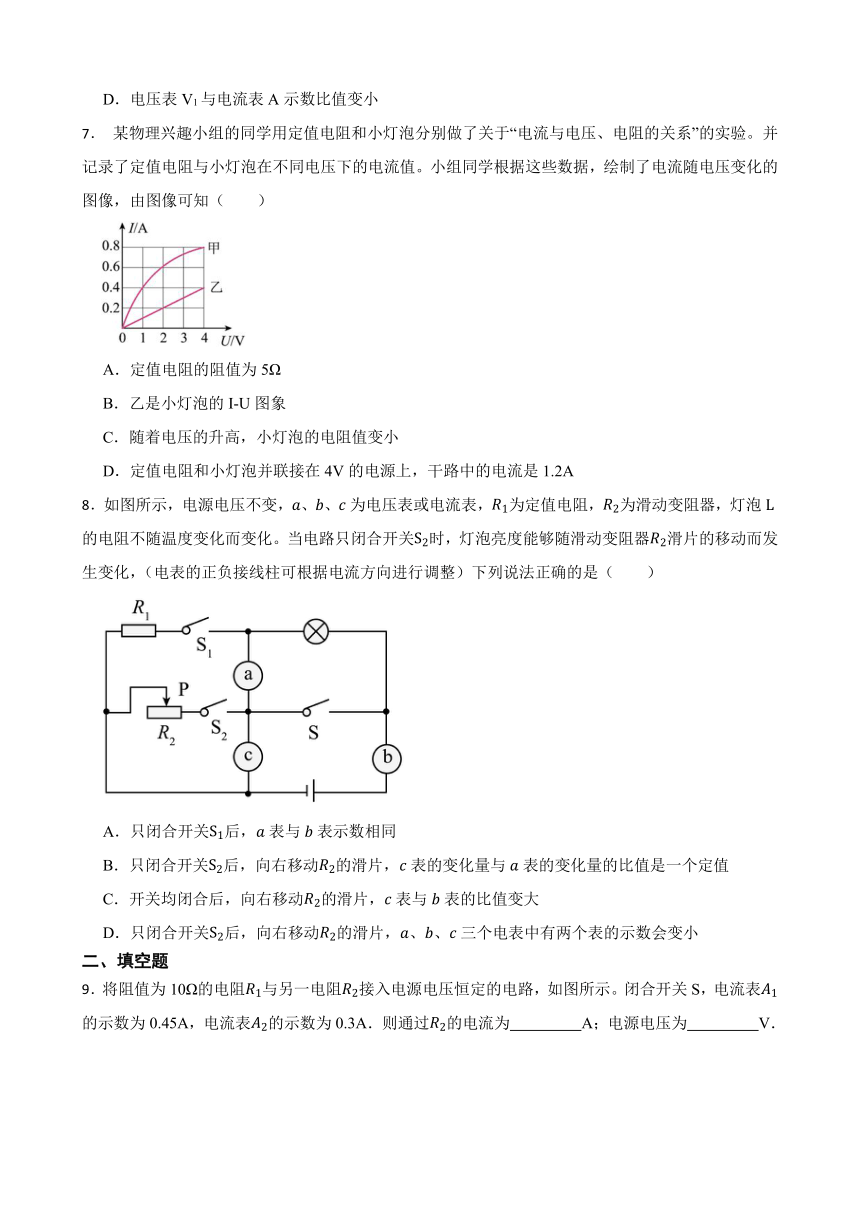

7． 某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。并记录了定值电阻与小灯泡在不同电压下的电流值。小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（　　）
A．定值电阻的阻值为5Ω
B．乙是小灯泡的I-U图象
C．随着电压的升高，小灯泡的电阻值变小
D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A
8．如图所示，电源电压不变，、、为电压表或电流表，为定值电阻，为滑动变阻器，灯泡的电阻不随温度变化而变化。当电路只闭合开关时，灯泡亮度能够随滑动变阻器滑片的移动而发生变化，（电表的正负接线柱可根据电流方向进行调整）下列说法正确的是（　　）
A．只闭合开关后，表与表示数相同
B．只闭合开关后，向右移动的滑片，表的变化量与表的变化量的比值是一个定值
C．开关均闭合后，向右移动的滑片，表与表的比值变大
D．只闭合开关后，向右移动的滑片，、、三个电表中有两个表的示数会变小
二、填空题
9．将阻值为10Ω的电阻与另一电阻接入电源电压恒定的电路，如图所示。闭合开关S，电流表的示数为0.45A，电流表的示数为0.3A．则通过的电流为　 　A；电源电压为　 　V．

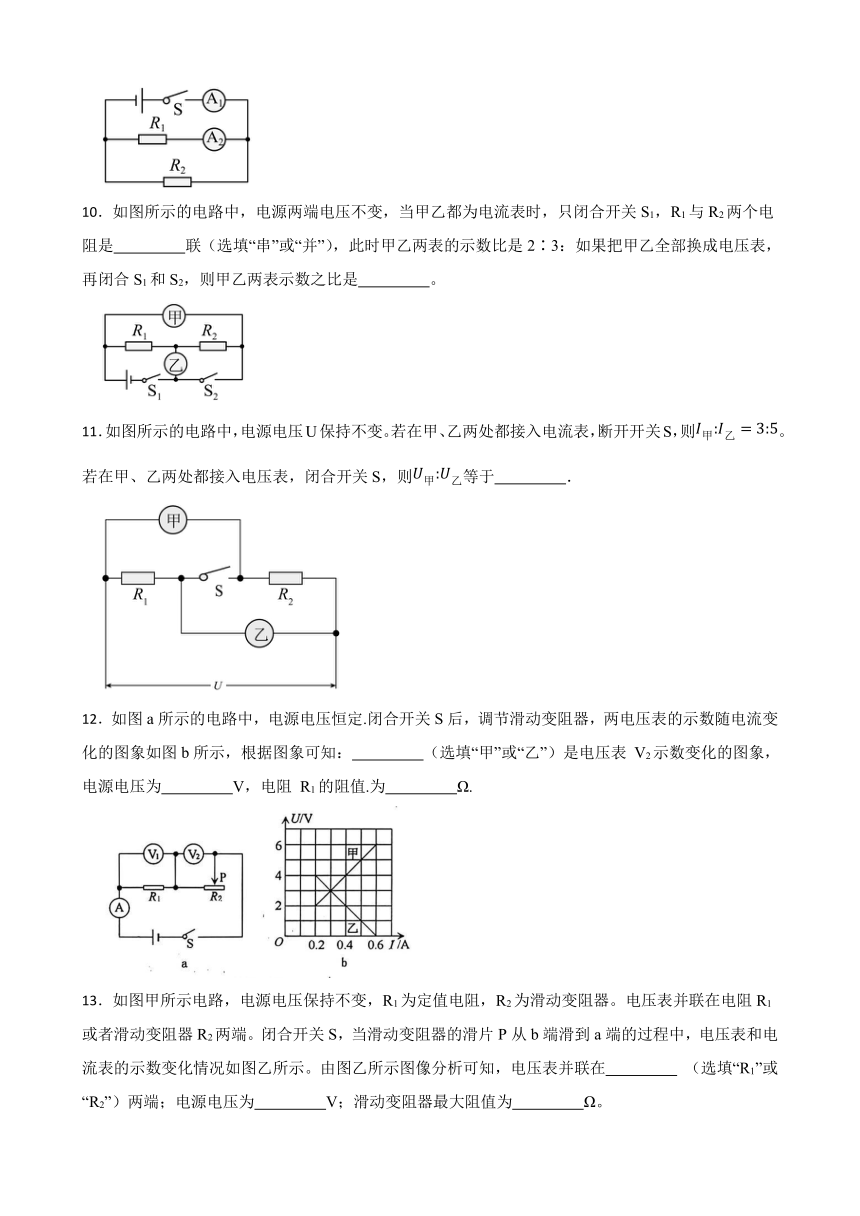

10．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是　 　联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是　 　。
11．如图所示的电路中，电源电压U保持不变。若在甲、乙两处都接入电流表，断开开关S，则。若在甲、乙两处都接入电压表，闭合开关S，则等于　 　．
12．如图a所示的电路中，电源电压恒定.闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图b所示，根据图象可知：　 　（选填“甲”或“乙”）是电压表 V2示数变化的图象，电源电压为　 　V，电阻 R1的阻值.为　 　Ω.
13．如图甲所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。电压表并联在电阻R1或者滑动变阻器R2两端。闭合开关S，当滑动变阻器的滑片P从b端滑到a端的过程中，电压表和电流表的示数变化情况如图乙所示。由图乙所示图像分析可知，电压表并联在　 　 （选填“R1”或“R2”）两端；电源电压为　 　V；滑动变阻器最大阻值为　 　Ω。
三、实验探究题
14．小东同学在做“探究电流与电阻的关系”实验时，准备以下器材：电源电压为3V且保持不变，电流表（0~0.6A）、电压表（0~3V）、滑动变阻器（50Ω；0.5A）、五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω）、开关、导线若干。根据如图所示的实物电路图连接进行实验。
（1）将图甲中的电路连接完整　 　（要求：滑片P向右滑动时，滑动变阻器连入电路的阻值变小）；
（2）闭合开关后，发现电流表有示数，电压表无示数，若故障只发生在定值电阻R或滑动变阻器，则电路存在的故障可能是　 　；
（3）排除故障后闭合开关，通过更换定值电阻和调节滑动变阻器，记录实验数据如表所示。分析数据可得结论：当电压一定时，导体中的电流与导体的电阻成　 　比；
实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.40 0.20 0.13 0.10 0.08
（4）思考：如果用这些器材，要完成五个定值电阻的所有实验，需要使得定值电阻两端的电压不变，定值电阻两端的电压预设值的范围是：　 　。
四、综合题
15．如图所示电路，闭合开关S后，电流表A1的读数为1.5A，电流表A2的读数为1A，若电阻R1=10Ω。求：
（1）通过R1的电流；
（2）电源电压；
（3）R2的阻值。
16．新房装修时，小明根据所学的知识设计制作了一款简易电子量角器，电路如图所示，电流表的量程为0~0.6A，电压表的量程为0~3V，O为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度θ成正比，电源电压恒为6V，为电阻箱。将滑片旋转至M处，调节的阻值，使电路中电流为0.6A。
（1）求电阻箱接入电路的阻值；
（2）调节θ为90°时，电流表示数为0.3A，求此时电压表示数；
（3）调节θ为180°时，为保证电路安全，需重新调节电阻箱的阻值，此时电压表示数恰好为3V，求此时的阻值。
答案
1．D
2．A
3．D
4．D
5．C
6．D
7．D
8．B
9．0.15；3
10．并；3∶1
11．
12．乙；6；10
13．R2；6；20
14．（1）
（2）R短路
（3）反
（4）1V~2.5V
15．（1）解：由电路图知道，两电阻并联，电流表A1测干路电流，电流表A2测R2支路的电流。
因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流I1=I-I2=1.5A-1A=0.5A
答：通过R1的电流为0.5A；
（2）解：因并联电路中各支路两端的电压相等，所以，由知道，电源的电压U=I1R1=0.5A×10Ω=5V
答：电源电压为5V；
（3）解： 知道， R2的阻值
答：R2的阻值为5Ω。
16．（1）解： 将滑片OP旋转至M处时，变阻器接入电路的阻值为零，此时只有R0接入电路，已知此时电路中电流为I=0.6A
根据欧姆定律可得，电阻箱接入电路的阻值
（2）解： 由图知，电阻箱R0与滑动变阻器串联，电压表测滑动变阳器两端的电压，电流表测电路中的电流，调节为90°时，电流表示数为0.3A，则R0两端的电压
根据串联电路的电压特点可得，此时电压表的示数
（3）解：由
调节θ为180°时，圆弧电阻的最大电阻为
由题意知，
则R0的电阻为
