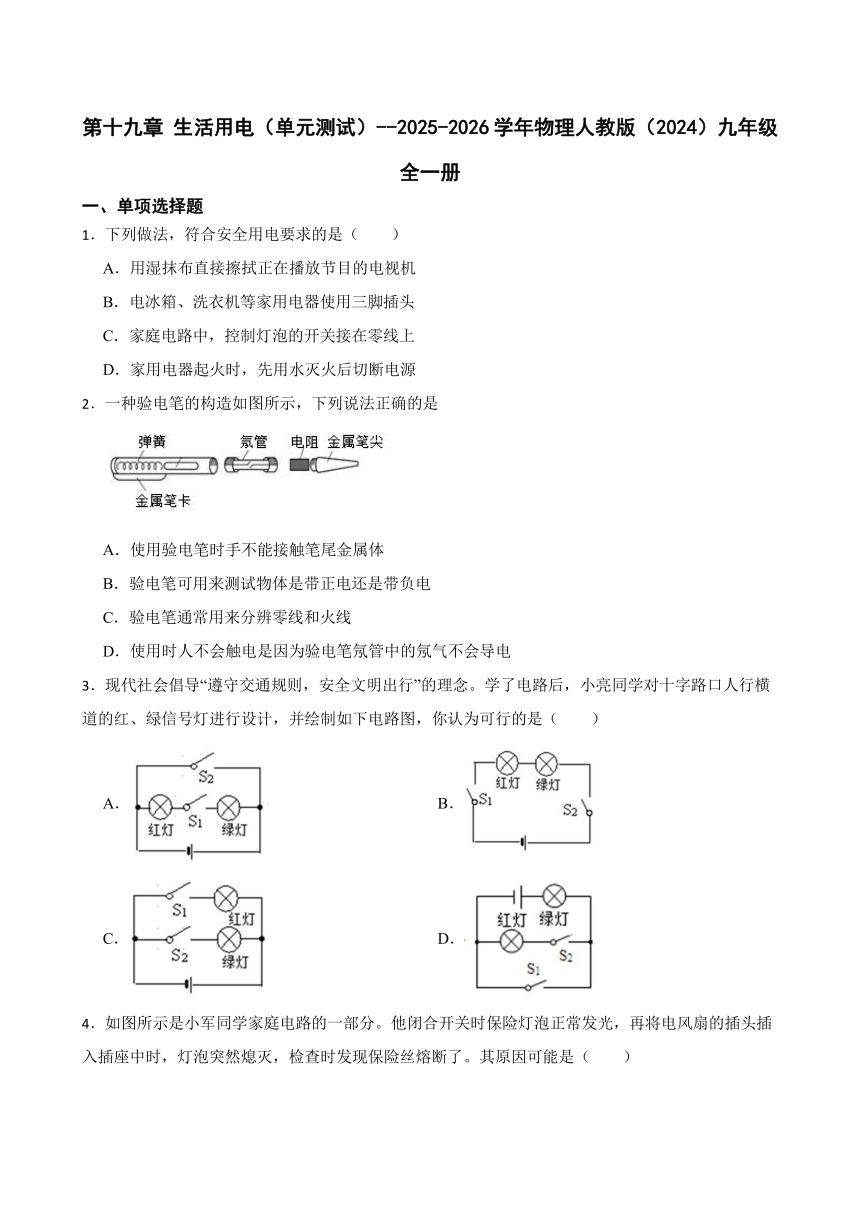

第十九章 生活用电（单元测试）--2025-2026学年物理人教版（2024）九年级全一册
一、单项选择题
1．下列做法，符合安全用电要求的是（　　）
A．用湿抹布直接擦拭正在播放节目的电视机
B．电冰箱、洗衣机等家用电器使用三脚插头
C．家庭电路中，控制灯泡的开关接在零线上
D．家用电器起火时，先用水灭火后切断电源
2．一种验电笔的构造如图所示，下列说法正确的是
A．使用验电笔时手不能接触笔尾金属体
B．验电笔可用来测试物体是带正电还是带负电
C．验电笔通常用来分辨零线和火线
D．使用时人不会触电是因为验电笔氖管中的氖气不会导电
3．现代社会倡导“遵守交通规则，安全文明出行”的理念。学了电路后，小亮同学对十字路口人行横道的红、绿信号灯进行设计，并绘制如下电路图，你认为可行的是（　　）
A． B．
C． D．

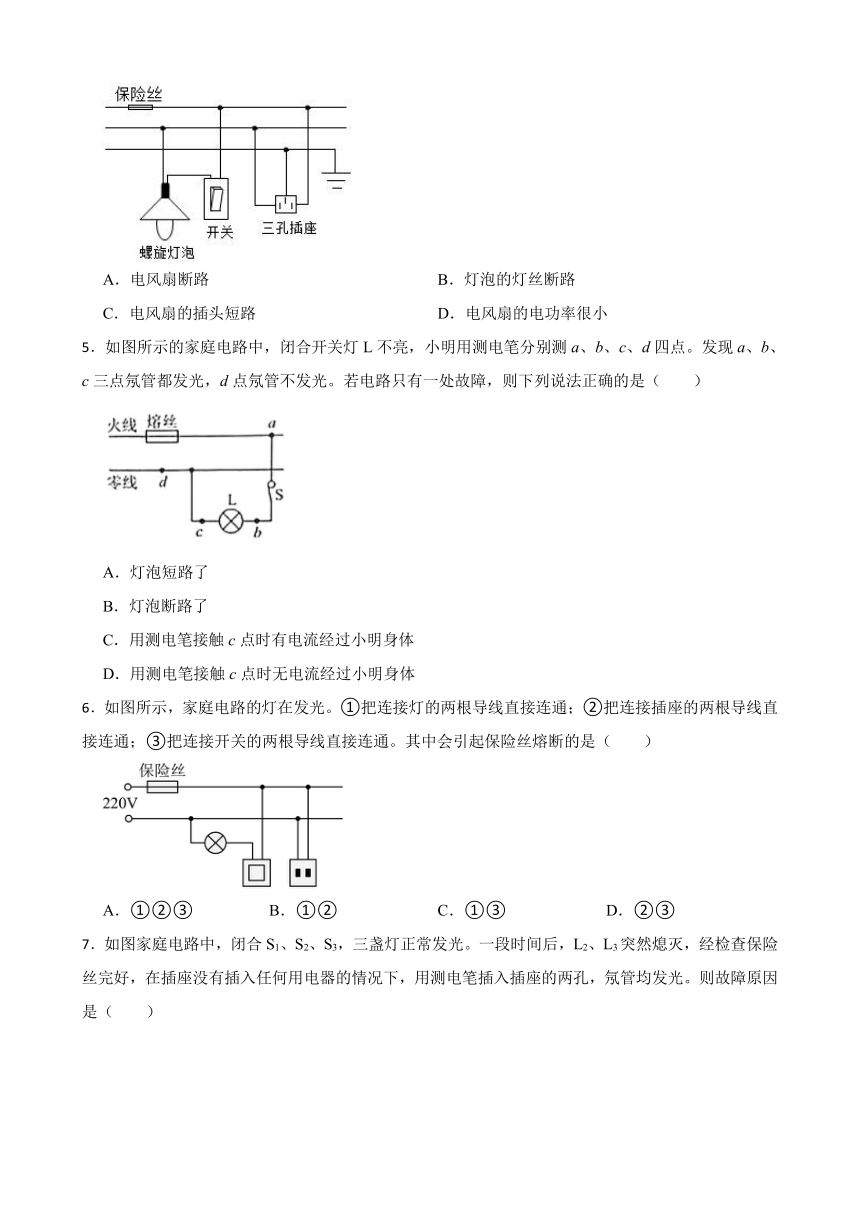

4．如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
5．如图所示的家庭电路中，闭合开关灯L不亮，小明用测电笔分别测a、b、c、d四点。发现a、b、c三点氖管都发光，d点氖管不发光。若电路只有一处故障，则下列说法正确的是（　　）
A．灯泡短路了
B．灯泡断路了
C．用测电笔接触c点时有电流经过小明身体
D．用测电笔接触c点时无电流经过小明身体
6．如图所示，家庭电路的灯在发光。①把连接灯的两根导线直接连通；②把连接插座的两根导线直接连通；③把连接开关的两根导线直接连通。其中会引起保险丝熔断的是（　　）
A．①②③ B．①② C．①③ D．②③
7．如图家庭电路中，闭合S1、S2、S3，三盏灯正常发光。一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）
A．插座发生短路 B．零线BD之间断开
C．零线CD之间断开 D．零线BC之间断开
8．如图所示，小莉早上想用电热水壶烧开水，将插头插入插座，并闭合开关，发现电热水壶不工作；但厨房的灯泡是亮的。保持灯泡开关闭合，拔出插头，用试电笔分别接触插座的左右两孔，发现接左孔时氖管不发光，接右孔时发光。若电路中只有一处故障，则故障可能是（　　）
A．CD间电路断路 B．ED间电路断路
C．插座短路 D．保险丝烧断
二、填空题
9．在家庭电路中，为保证用电器都能独立工作，各用电器连接方式是　 　。小明观察家中电能表，发现电能表连接在家庭电路的　 　（选填“干路”或“支路”）上，电能表表盘上标有“3200imp/（kW h）”字样，他把电暖器单独接入自家电路中，记录电能表上的指示灯1min闪烁了48次，则电暖器1min消耗的电能是　 　J，它的实际电功率是　 　W。
10．家庭电路中，在用测电笔检测插座时，发现氖管发光，说明测电笔接触的是　 　线； 当电路中用电器总功率过大时，电路中的　 　（选填“漏电保护器”或 “空气开关”）会迅速切断电路。
11．如图所示，用试电笔辨别火线和零线时，手　 　（选填“需要”或“不需要”） 触碰笔尾的金属体；当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是　 　线（选填“火”或“零”）。
12．导体的电阻一定时，导体中电流的大小跟加在这个导体两端的电压成　 　．人体也是导体，电压越高，通过的电流越　 　，大到一定程度就会有危险了．经验证明，只有不高于　 　的电压对人体才是安全的．
13．家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯作为“校验灯”，与熔断的保险丝并联，然后只闭合、，若正常发光，说明　 　；只闭合、，若发出暗红色的光发光不正常，说明　 　。选填“正常”、“短路”或“断路”。生活中要注意用电安全，通常人体安全电压不高于　 　。
三、作图题
14．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
　 　
15．如图所示为传统的家庭电路简化图，图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
答案
1．B
2．C
3．C
4．C
5．C
6．B
7．D
8．A
9．并联；干路；5.4×104；900
10．火；空气开关
11．需要；火
12．正比；大；36V
13．短路；正常；36
14．
15．
