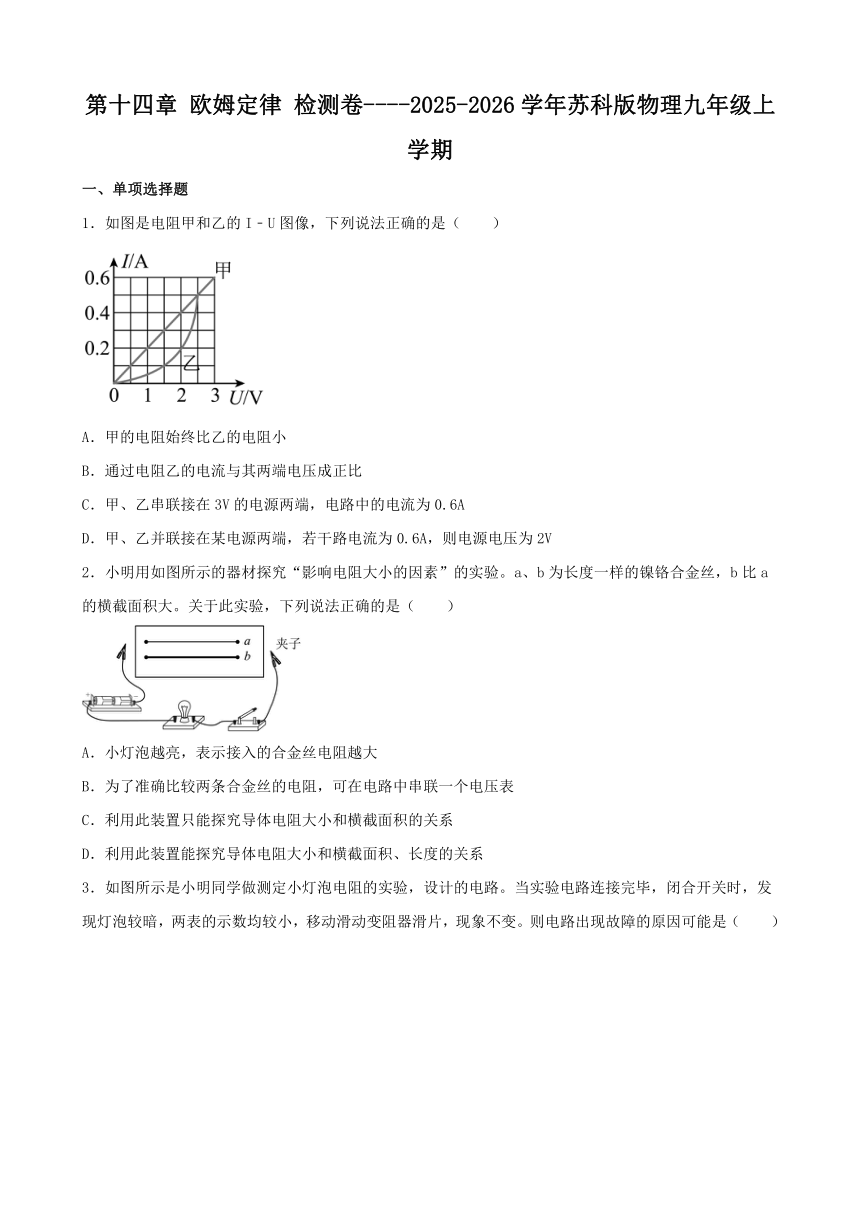

第十四章 欧姆定律 检测卷----2025-2026学年苏科版物理九年级上学期
一、单项选择题
1．如图是电阻甲和乙的I﹣U图像，下列说法正确的是（　　）
A．甲的电阻始终比乙的电阻小
B．通过电阻乙的电流与其两端电压成正比
C．甲、乙串联接在3V的电源两端，电路中的电流为0.6A
D．甲、乙并联接在某电源两端，若干路电流为0.6A，则电源电压为2V
2．小明用如图所示的器材探究“影响电阻大小的因素”的实验。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
C．利用此装置只能探究导体电阻大小和横截面积的关系
D．利用此装置能探究导体电阻大小和横截面积、长度的关系

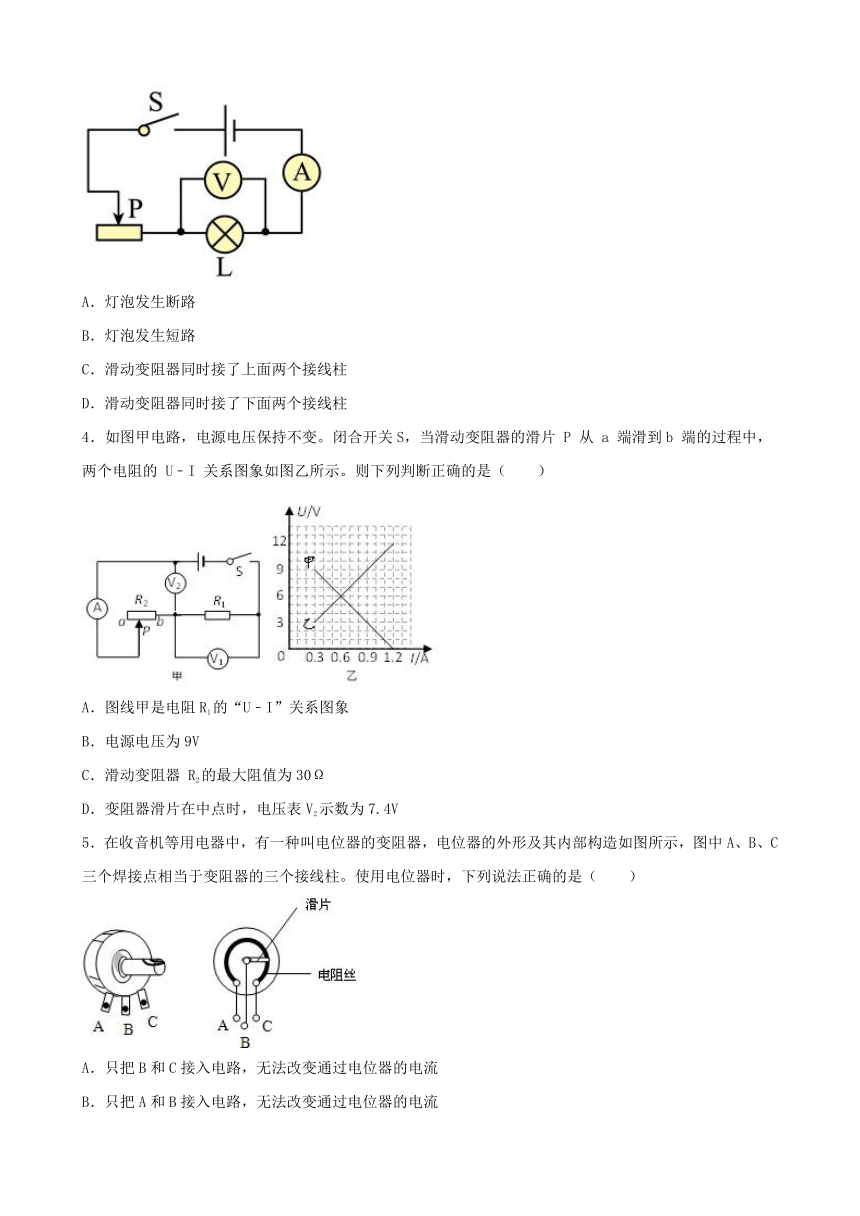

3．如图所示是小明同学做测定小灯泡电阻的实验，设计的电路。当实验电路连接完毕，闭合开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变。则电路出现故障的原因可能是（　　）
A．灯泡发生断路
B．灯泡发生短路
C．滑动变阻器同时接了上面两个接线柱
D．滑动变阻器同时接了下面两个接线柱
4．如图甲电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片 P 从 a 端滑到b 端的过程中，两个电阻的 U﹣I 关系图象如图乙所示。则下列判断正确的是（　　）
A．图线甲是电阻R1的“U﹣I”关系图象
B．电源电压为9V
C．滑动变阻器 R2的最大阻值为30Ω
D．变阻器滑片在中点时，电压表V2示数为7.4V
5．在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（　　）
A．只把B和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大
D．将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小
6．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) （　　）
A．25V B．35V C．17.5 V D．12.5V
7．如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0. 2A；当开关S1、S2都闭合时，电流表的示数为0. 8A。则电阻R1与R2的比值为（　　）
A．3︰1 B．1︰3 C．2︰3 D．2︰9
8．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：1
9．如图所示，保持电源电压不变，只闭合开关S，电流表示数为0.2A，同时闭合开关S、S1电流表示数为0.5A，此时通过R1、R2的电流分别为I1、I2，下列选项正确的是：（　　）
A．I1：I2=2：5 B．I1：I2=3：5 C．R1：R2=3：2 D．R1：R2=2：3

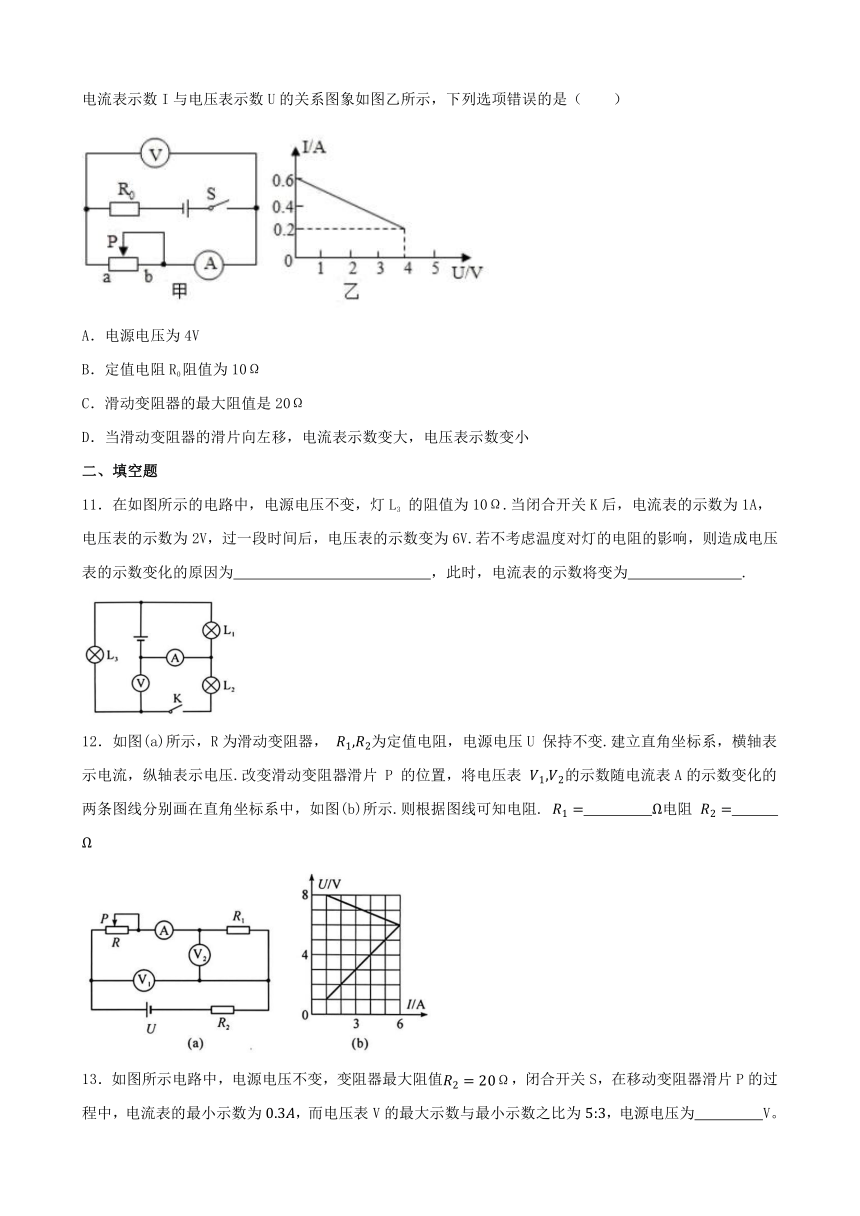

10．如图甲中电源电压恒定，R0为定值电阻。闭合开关，当滑动变阻器的滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列选项错误的是（　　）
A．电源电压为4V
B．定值电阻R0阻值为10Ω
C．滑动变阻器的最大阻值是20Ω
D．当滑动变阻器的滑片向左移，电流表示数变大，电压表示数变小
二、填空题
11．在如图所示的电路中，电源电压不变，灯L3 的阻值为10Ω.当闭合开关K后，电流表的示数为1A，电压表的示数为2V，过一段时间后，电压表的示数变为6V.若不考虑温度对灯的电阻的影响，则造成电压表的示数变化的原因为　 　，此时，电流表的示数将变为　 　.
12．如图(a)所示，R为滑动变阻器， 为定值电阻，电源电压U 保持不变.建立直角坐标系，横轴表示电流，纵轴表示电压.改变滑动变阻器滑片 P 的位置，将电压表 的示数随电流表A的示数变化的两条图线分别画在直角坐标系中，如图(b)所示.则根据图线可知电阻. 　 　电阻 　 　
13．如图所示电路中，电源电压不变，变阻器最大阻值，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为，而电压表V的最大示数与最小示数之比为，电源电压为　 　V。
14．如图所示，若要使滑动变阻器的滑片P向左端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 　 　接线柱接在电路的M、N两端。闭合开关前，滑片P应位于 　 　（选填“A”或“B”）端。
15．已知小灯泡L和定值电阻的电流与其电压的关系图象如图所示，则定值电阻的阻值为　 　Ω；若将它们并联在电源电压为4V的电路中，则干路中的电流为　 　A；若将它们串联在电源电压为5V的电路中，则电路中的电流为　 　A。
16．如图表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（由　 　表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。当油箱向外输油时，R接入电路的电阻　 　；油量表的示数　 　（选填“变大”、“变小”或“不变”）。
三、实验探究题
17．小明和小丽想探究导体中的电流跟电阻的关系，他们所选的电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，滑动变阻器规格为“60Ω 1A”。
（1）小明和小丽同学依次完成了如图所示的甲、乙、丙三次实验电路的设计，则你认为由图甲改进为图乙是为保证实验过程中　 　这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压　 　（选填“改变”或“保持不变”）；
（2）按图丙电路进行实验，闭合开关，发现电流表、电压表指针均超过量程。操作中存在的问题是　 　；
（3）正确连接电路后实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丁所示的电流I随电阻R变化的图象，根据图象可以得出结论：　 　；
（4）本实验要保持电阻两端电压相同，他们在学习了欧姆定律之后，才知道本实验中电压表控制不变的电压值应该在　 　范围之内选择；
（5）把电压表拆除后用该电路进行测量未知电阻Rx的实验。R先选用5Ω电阻接入电路，移动滑动变阻器的滑片使电流表示数为0.4A，然后保持滑动变阻器的滑片不动，用Rx代替5Ω电阻接入电路，此时电流表示数为0.2A，则的阻值Rx为　 　Ω。
四、综合题
18．如图所示，电源两端电压U保持不变。闭合开关S、S1，电压表示数为3V，电流表示数为0.3A。闭合开关S，断开开关S1，电压表示数为2V。
求：（1）定值电阻R2的阻值；
（2）当闭合开关S，断开开关S1时，电路中的电流I；
（3）定值电阻R1的阻值。
19．如图所示，电源电压保持不变，R1=20Ω，滑动变阻器R2的规格为“100Ω，1A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S1、S2、S3，滑动变阻器的滑片置于最左端时，求电流表的示数；
（3）闭合开关S3，断开开关S1、S2，滑动变阻器的滑片置于中点位置时，电压表的示数为5V，求R3的阻值。
答案
1．D
2．D
3．D
4．C
5．D
6．C
7．B
8．C
9．D
10．A
11．灯 L2 开路或灯 L3短路；0.6A或1.8A
12．1；0.4
13．15
14．A；B
15．10；1.2；0.4
16．电流；变大；变小
17．（1）电阻；保持不变
（2）滑动变阻器没有调到最大值
（3）电压一定时，电流与电阻成反比
（4）2V-5V
（5）20
18．解：（1）闭合开关S、S1时，R1被短路，电路为R2的简单电路，电压表测电源电压为3V，则R2电阻为：
（2）当闭合开关S，断开开关S1时，电路为R1与R2串联电路，电压表测R2两端电压，则电路电流为：
（3）由(2)得当闭合开关S，断开开关S1时，电路中的电流为0.2A，则电路总电阻为：
则R1电阻为：
R1=R总-R2=15Ω-10Ω=5Ω
答：(1)定值电阻R2的阻值为10Ω；
(2)当闭合开关S，断开开关S1时，电路中的电流为0.2A；
(3)定值电阻R1的阻值为5Ω.
19．（1）解： 闭合开关S1，断开开关S2、S3，电路为R1的简单电路，电流表示数为0.4A，电源电压为
答：电源电压为8V；
（2）解： 闭合开关S1、S2、S3，R1与R2并联，R3短路，滑动变阻器的滑片置于最左端时，R2=100Ω，电流表的示数为
答：闭合开关S1、S2、S3，滑动变阻器的滑片置于最左端时，电流表的示数为0.48A；
（3）解：闭合开关S3，断开开关S1、S2，R2与R3串联，电压表测R2两端电压，滑动变阻器的滑片置于中点位置时，则
电压表的示数为5V，则电路中电流为
R3的阻值为
答：R3的阻值为30Ω
