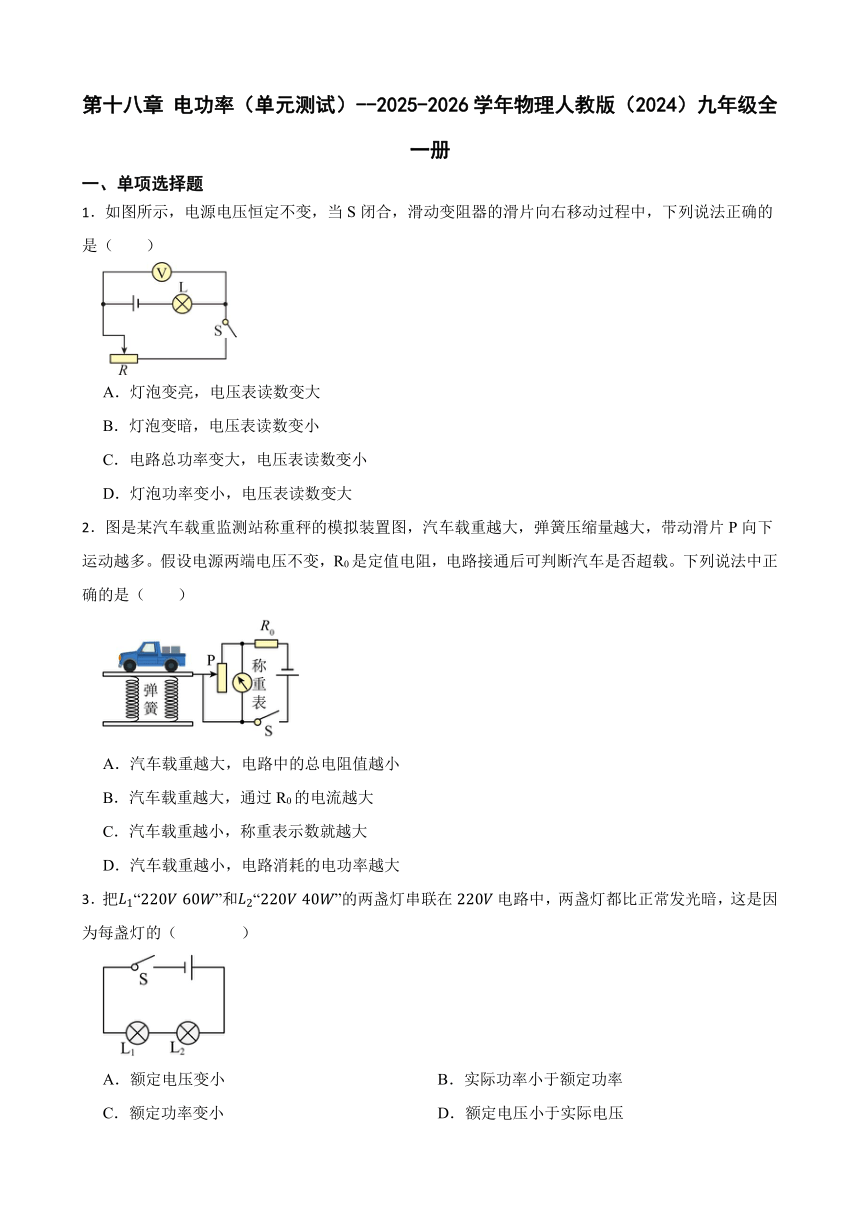

第十八章 电功率（单元测试）--2025-2026学年物理人教版（2024）九年级全一册
一、单项选择题
1．如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（　　）
A．灯泡变亮，电压表读数变大
B．灯泡变暗，电压表读数变小
C．电路总功率变大，电压表读数变小
D．灯泡功率变小，电压表读数变大
2．图是某汽车载重监测站称重秤的模拟装置图，汽车载重越大，弹簧压缩量越大，带动滑片P向下运动越多。假设电源两端电压不变，R0是定值电阻，电路接通后可判断汽车是否超载。下列说法中正确的是（　　）
A．汽车载重越大，电路中的总电阻值越小
B．汽车载重越大，通过R0的电流越大
C．汽车载重越小，称重表示数就越大
D．汽车载重越小，电路消耗的电功率越大
3．把“”和“”的两盏灯串联在电路中，两盏灯都比正常发光暗，这是因为每盏灯的（ ）
A．额定电压变小 B．实际功率小于额定功率
C．额定功率变小 D．额定电压小于实际电压

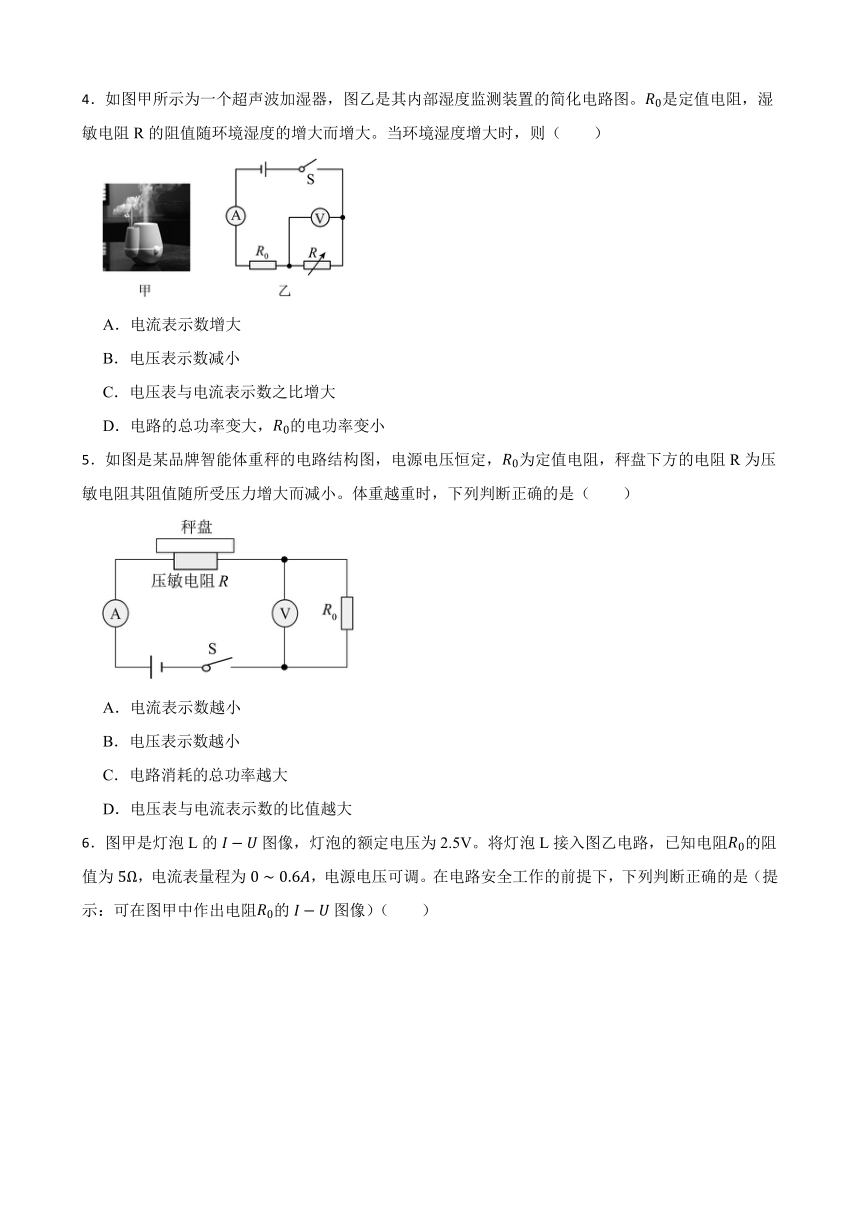

4．如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。是定值电阻，湿敏电阻R的阻值随环境湿度的增大而增大。当环境湿度增大时，则（　　）
A．电流表示数增大
B．电压表示数减小
C．电压表与电流表示数之比增大
D．电路的总功率变大，的电功率变小
5．如图是某品牌智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻其阻值随所受压力增大而减小。体重越重时，下列判断正确的是（　　）
A．电流表示数越小
B．电压表示数越小
C．电路消耗的总功率越大
D．电压表与电流表示数的比值越大

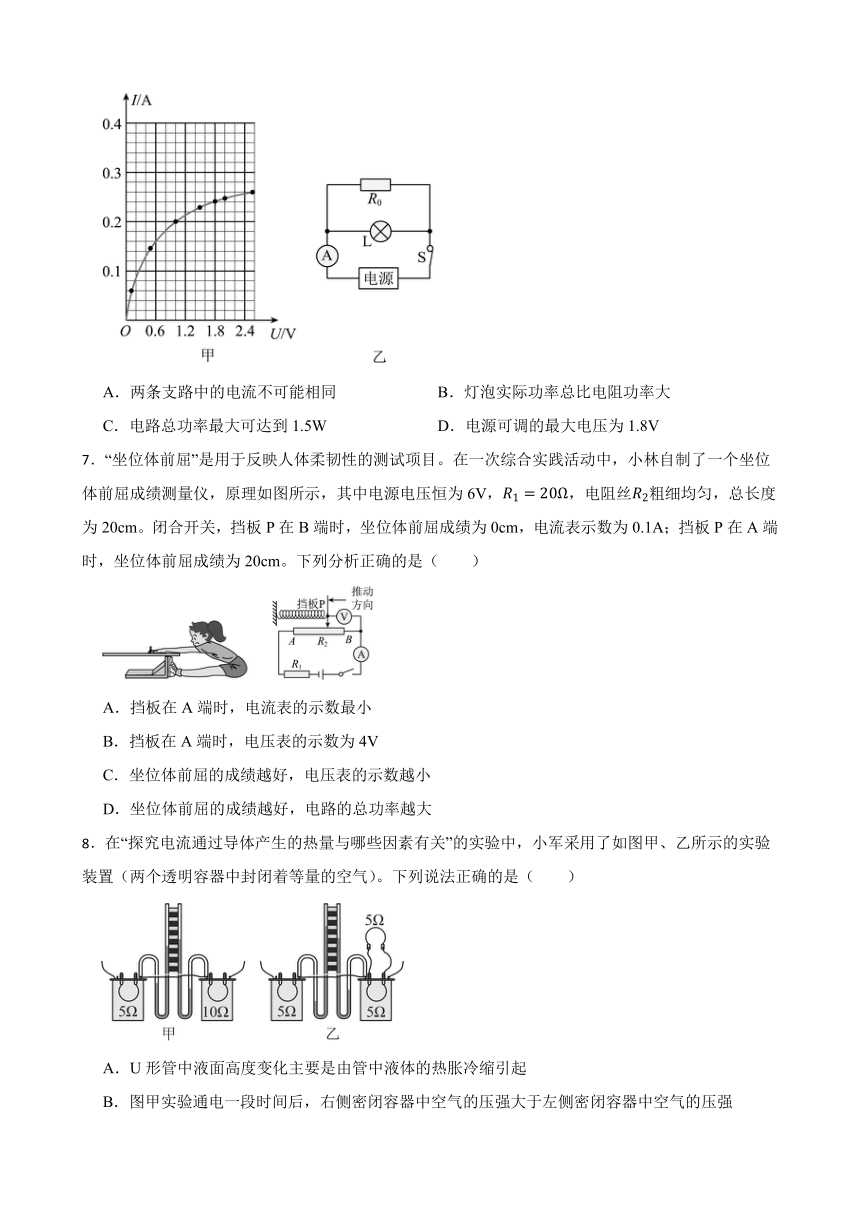

6．图甲是灯泡L的图像，灯泡的额定电压为2.5V。将灯泡L接入图乙电路，已知电阻的阻值为，电流表量程为，电源电压可调。在电路安全工作的前提下，下列判断正确的是（提示：可在图甲中作出电阻的图像）（　　）
A．两条支路中的电流不可能相同 B．灯泡实际功率总比电阻功率大
C．电路总功率最大可达到1.5W D．电源可调的最大电压为1.8V
7．“坐位体前屈”是用于反映人体柔韧性的测试项目。在一次综合实践活动中，小林自制了一个坐位体前屈成绩测量仪，原理如图所示，其中电源电压恒为6V，，电阻丝粗细均匀，总长度为20cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0cm，电流表示数为0.1A；挡板P在A端时，坐位体前屈成绩为20cm。下列分析正确的是（　　）
A．挡板在A端时，电流表的示数最小
B．挡板在A端时，电压表的示数为4V
C．坐位体前屈的成绩越好，电压表的示数越小
D．坐位体前屈的成绩越好，电路的总功率越大
8．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，小军采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）
A．U形管中液面高度变化主要是由管中液体的热胀冷缩引起
B．图甲实验通电一段时间后，右侧密闭容器中空气的压强大于左侧密闭容器中空气的压强
C．图乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
D．图乙实验通电一段时间后，左右两侧容器内电流通过导体产生的热量之比为2：1
二、填空题

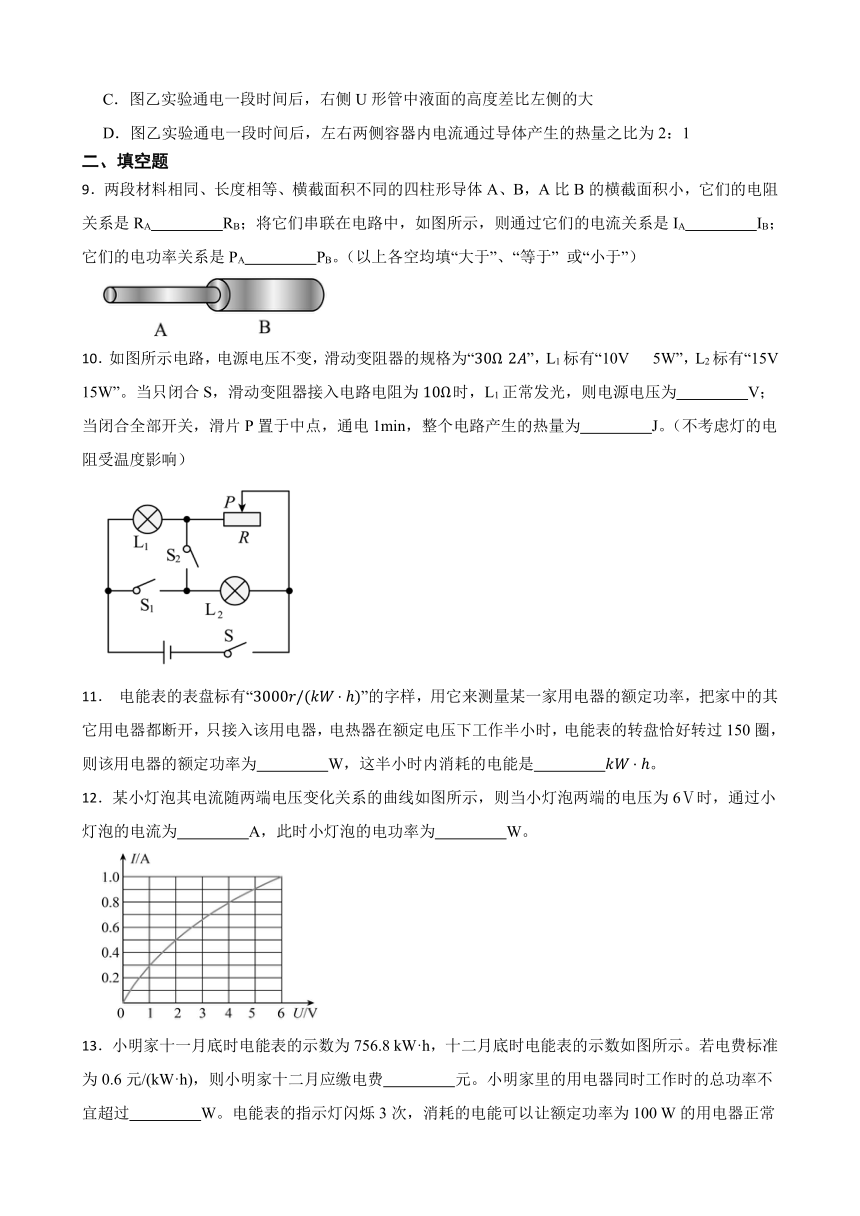

9．两段材料相同、长度相等、横截面积不同的四柱形导体A、B，A比B的横截面积小，它们的电阻关系是RA　 　RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA　 　IB；它们的电功率关系是PA　 　PB。（以上各空均填“大于”、“等于” 或“小于”）
10．如图所示电路，电源电压不变，滑动变阻器的规格为“”，L1标有“10V 5W”，L2标有“15V 15W”。当只闭合S，滑动变阻器接入电路电阻为时，L1正常发光，则电源电压为　 　V；当闭合全部开关，滑片P置于中点，通电1min，整个电路产生的热量为　 　J。（不考虑灯的电阻受温度影响）
11． 电能表的表盘标有“”的字样，用它来测量某一家用电器的额定功率，把家中的其它用电器都断开，只接入该用电器，电热器在额定电压下工作半小时，电能表的转盘恰好转过150圈，则该用电器的额定功率为　 　W，这半小时内消耗的电能是　 　。
12．某小灯泡其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为6Ⅴ时，通过小灯泡的电流为　 　A，此时小灯泡的电功率为　 　W。
13．小明家十一月底时电能表的示数为756.8 kW·h，十二月底时电能表的示数如图所示。若电费标准为0.6元/(kW·h)，则小明家十二月应缴电费　 　元。小明家里的用电器同时工作时的总功率不宜超过　 　W。电能表的指示灯闪烁3次，消耗的电能可以让额定功率为100 W的用电器正常工作　 　s。
三、实验探究题
14．如图所示，在“测量小灯泡电功率”的实验中，物理实验小组第一小组选用了一个额定电压为2.5V的小灯泡。
（1）为保护电路，在连接电路时，滑动变阻器的滑片应位于最　 　（选填“左”或“右”）端；
（2）闭合开关，小灵发现电流表无示数，电压表示数为电源电压，则故障原因可能是___________；
A．小灯泡断路 B．滑动变阻器断路
C．小灯泡短路 D．电流表短路
（3）通过调节滑动变阻器滑片，测出多组数据，并作出如图乙所示图像，由乙图可知小灯泡的额定功率为　 　W；
（4）第二组的小雅同学设计了如图丙所示的电路，只用电压表就可以测量额定电压为3.8V小灯泡的额定功率。已知电路中使用的滑动变阻器R最大阻值为30Ω，电源电压恒定。其测量过程如下：
①闭合开关，断开，将滑动变阻器的滑片移到右端，电压表示数为6.0V；
②闭合开关，断开，移动滑动变阻器的滑片，使电压表示数为　 　V，这时小灯泡正常发光；
③闭合开关，断开，保持②步骤中滑动变阻器滑片的位置不变，此时电压表示数为2.0V；
④小灯泡的额定功率　 　W。
四、综合题
15．某品牌家用贮水式电热水器主要参数如表所示.某次将热水器装满水加热，水吸收的热量为8.4×106J.已知
贮水式电热水器
型号 FCD-JTHQB50-Ⅲ 额定电压 220V
容积 50L 额定频率 50Hz
温度设定范围 35℃~75℃ 额定功率 1500W
（1）求水升高的温度.
（2）正常工作时，如果电热水器的热效率为80%，完成上述加热，需通电多长时间
16．健身使用的电子握力计模拟电路如图甲所示。将电流表（量程为0~0.6A）改装成握力计。电源电压为18V，定值电阻R1为10Ω，握力计手柄A端与滑动变阻器R2的滑片P连接，B端与R2的b端固定在绝缘支架上。测握力F大小时，滑片在ab之间滑动，握力为零时滑片P处于a端，滑动变阻器接入电路的阻值与握力F的大小关系如图乙所示。
（1）握力为0N时电路中的电流是多少？
（2）握力为100N时，R2消耗的电功率是多少？
（3）若想增大握力计的测量范围。电路中增加一个阻值为10Ω定值电阻R3，请判断分析应该将R3与R1串联还是并联？在电路安全的情况下，计算改进后握力计测量握力的范围。
答案
1．C
2．D
3．B
4．C
5．C
6．D
7．B
8．B
9．大于；等于；大于
10．15；1800
11．100；0.05
12．1.0；6
13．300；8800；36
14．（1）右
（2）A
（3）0.625
（4）2.2；0.836
15．（1）解：（1）计算水的质量为：m=ρV=1.0×103kg/m3×50×10-3m3=50kg；
根据Q=cmΔt，计算水的温度差为：
（2）解：结合效率，计算消耗的电能为，
结合电功率，计算工作时间：
16．（1）解：根据甲图可知，R1和R2组成串联电路，当握力为0N时，R2=50Ω；
则串联电路总电阻R总=R1+R2=10Ω+50Ω=60Ω；
那么此时电路中的电流。
（2）解：根据乙图可知，当握力为100N时，滑动变阻器R2的阻值为R'2=30Ω；
串联电路总电阻R'总=R1+R'2=10Ω+30Ω=40Ω；
此时电路电流；
R2消耗的电功率P2=I22R2'=(0.45A)2×30Ω=6.075W。
（3）解：当握力增大时，R2阻值减小，电路总电阻减小，因电源电压不变，由欧姆定律可知：电路总电流将增大，因此应使定值电阻阻值增大，即电路中增加一个阻值为10Ω定值电阻R3，应该将R3与R1串联；
改进后的握力计，由R3与R1串联成新的定值电阻R定值，则R定值=R1+R3=10Ω+10Ω=20Ω；
在电路安全的情况下，达到最大握力时，R2电阻最小，电路总电阻最小，此时电路电流最大，最大电流值为Imax=0.6A；
此时电路总电阻；
R2的阻值R″2=Rmin-R定值=30Ω-20Ω=10Ω
由乙图可知，当R″2=10Ω时，握力F=200N，
即改进后握力计测量握力的范围为0~200N
