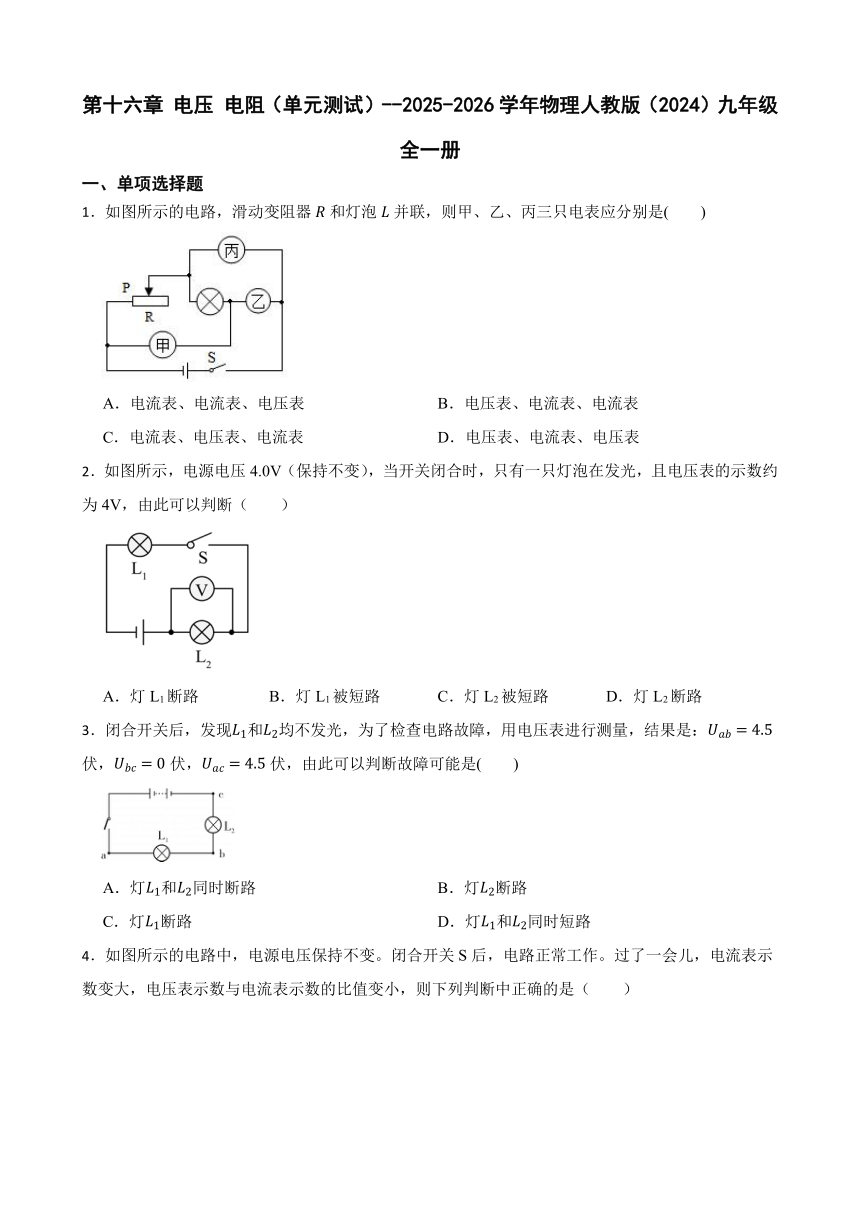

第十六章 电压 电阻（单元测试）--2025-2026学年物理人教版（2024）九年级全一册
一、单项选择题
1．如图所示的电路，滑动变阻器和灯泡并联，则甲、乙、丙三只电表应分别是(　　)
A．电流表、电流表、电压表 B．电压表、电流表、电流表
C．电流表、电压表、电流表 D．电压表、电流表、电压表
2．如图所示，电源电压4.0V（保持不变），当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4V，由此可以判断（　　）
A．灯L1断路 B．灯L1被短路 C．灯L2被短路 D．灯L2断路
3．闭合开关后，发现和均不发光，为了检查电路故障，用电压表进行测量，结果是：伏，伏，伏，由此可以判断故障可能是(　　)
A．灯和同时断路 B．灯断路
C．灯断路 D．灯和同时短路

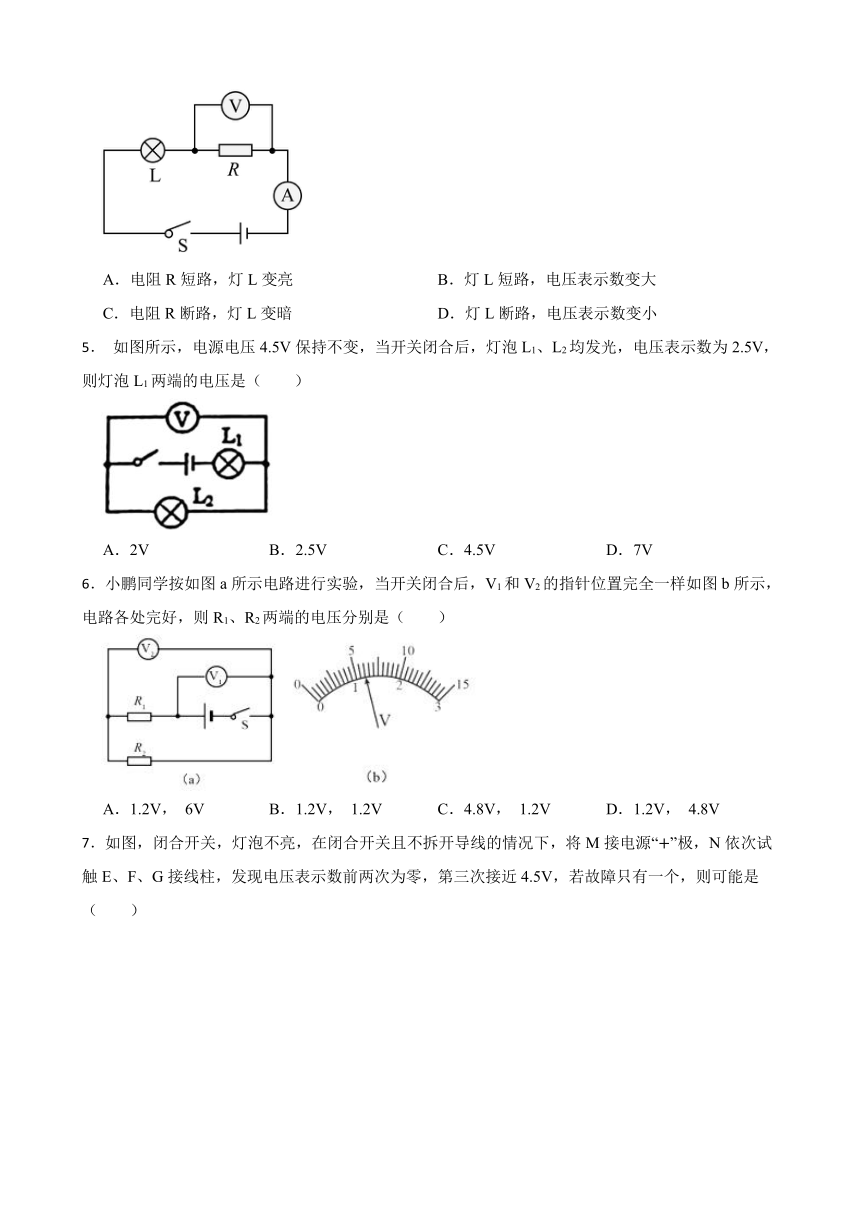

4．如图所示的电路中，电源电压保持不变。闭合开关S后，电路正常工作。过了一会儿，电流表示数变大，电压表示数与电流表示数的比值变小，则下列判断中正确的是（　　）
A．电阻R短路，灯L变亮 B．灯L短路，电压表示数变大
C．电阻R断路，灯L变暗 D．灯L断路，电压表示数变小
5． 如图所示，电源电压4.5V保持不变，当开关闭合后，灯泡L1、L2均发光，电压表示数为2.5V，则灯泡L1两端的电压是（　　）
A．2V B．2.5V C．4.5V D．7V
6．小鹏同学按如图a所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样如图b所示，电路各处完好，则R1、R2两端的电压分别是（　　）
A．1.2V， 6V B．1.2V， 1.2V C．4.8V， 1.2V D．1.2V， 4.8V

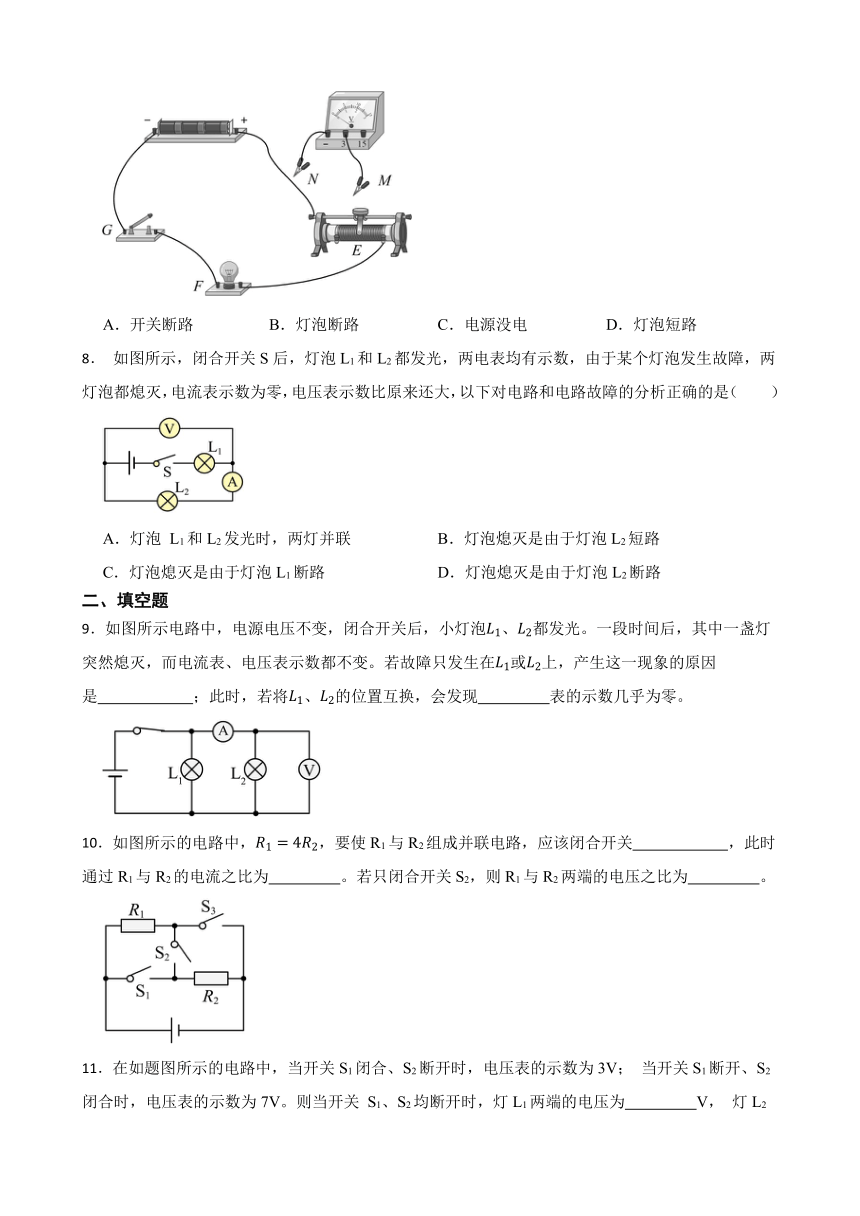

7．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近4.5V，若故障只有一个，则可能是（　　）
A．开关断路 B．灯泡断路 C．电源没电 D．灯泡短路
8． 如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（　　）
A．灯泡 L1和L2发光时，两灯并联 B．灯泡熄灭是由于灯泡L2短路
C．灯泡熄灭是由于灯泡L1断路 D．灯泡熄灭是由于灯泡L2断路
二、填空题
9．如图所示电路中，电源电压不变，闭合开关后，小灯泡、都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表示数都不变。若故障只发生在或上，产生这一现象的原因是　 　；此时，若将、的位置互换，会发现　 　表的示数几乎为零。
10．如图所示的电路中，，要使R1与R2组成并联电路，应该闭合开关　 　，此时通过R1与R2的电流之比为　 　。若只闭合开关S2，则R1与R2两端的电压之比为　 　。

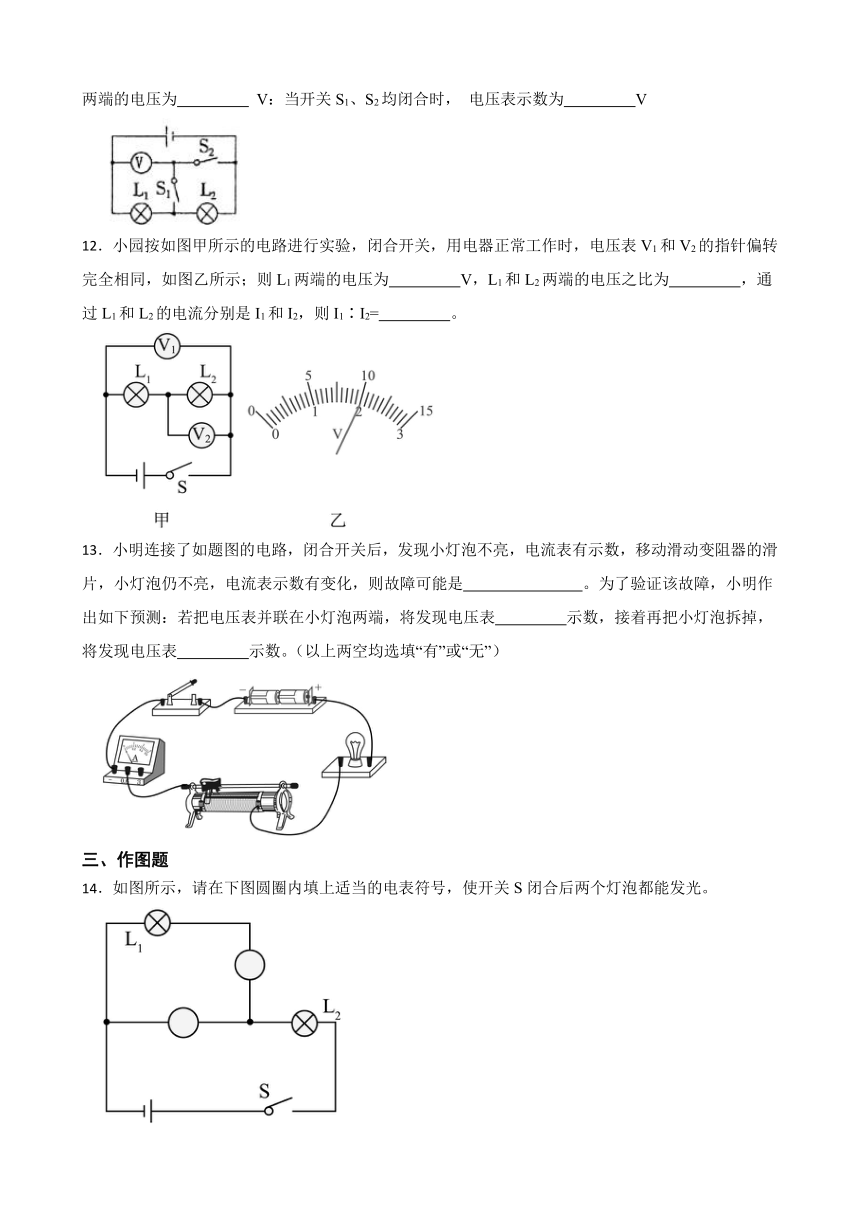

11．在如题图所示的电路中，当开关S1闭合、S2断开时，电压表的示数为3V； 当开关S1断开、S2闭合时，电压表的示数为7V。则当开关 S1、S2均断开时，灯L1两端的电压为　 　V， 灯L2两端的电压为　 　 V：当开关S1、S2均闭合时， 电压表示数为　 　V
12．小园按如图甲所示的电路进行实验，闭合开关，用电器正常工作时，电压表V1和V2的指针偏转完全相同，如图乙所示；则L1两端的电压为　 　V，L1和L2两端的电压之比为　 　，通过L1和L2的电流分别是I1和I2，则I1∶I2=　 　。
13．小明连接了如题图的电路，闭合开关后，发现小灯泡不亮，电流表有示数，移动滑动变阻器的滑片，小灯泡仍不亮，电流表示数有变化，则故障可能是　 　。为了验证该故障，小明作出如下预测：若把电压表并联在小灯泡两端，将发现电压表　 　示数，接着再把小灯泡拆掉，将发现电压表　 　示数。（以上两空均选填“有”或“无”）
三、作图题
14．如图所示，请在下图圆圈内填上适当的电表符号，使开关S闭合后两个灯泡都能发光。
15．在图的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：①电压表测灯泡L两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，灯泡L变亮。
四、实验探究题
16．“探究串联电路特点”时，小明按电路图甲所示的电路进行实验。
（1）为了使探究得出的结论具有普遍性，L1、L2应该选择　 　（选填“相同”或“不同”）的小灯泡；
（2）闭合开关S后，发现灯L1发光，L2不发光，同学们有以下几种猜想：
①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小。
以上猜想中正确的是　 　（填序号）；
（3）为了探究“串联电路的电流关系”，分别把图中A、B、C各点断开，把电流表接入，闭合开关前，发现其中一个电流表指针如图乙所示，出现这种现象的原因是　 　；
（4）在探究“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应进行的正确操作是　 　；
A．断开开关，换用更大量程的电压表
B．断开开关，将大量程改成小量程
C．断开开关，将正负接线柱接线调换
（5）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将A点相连的导线改接到C点即可。你认为小聪的接线方法　 　（选填“正确”或“不正确”），原因是　 　；
（6）正确实验操作后，测得A、B、C三处的电流记IA，IB，IC，测得AB、BC、AC两点间的电压UAB，UBC，UAC。下列说法正确的是　 　
A． B． C． D．
五、综合题
17．如图甲所示的电路，闭合开关S后，电流表A1、A2的示数分别如图乙所示，电压表的示数为4.5V。求：
(1)通过灯L1、L2的电流；
(2)灯L1两端的电压。
18．如图甲所示，闭合开关S后，电流表A的示数如图乙所示，电压表V1和V2的指针所指位置完全相同，如图丙所示。求解下列问题：
（1）通过灯泡L2的电流是多少？
（2）电源电压是多少？
（3）灯泡L1和L2两端的电压分别是多少？
答案
1．C
2．B
3．C
4．A
5．A
6．C
7．A
8．D
9．断路；电流
10．S1 和S3；1︰4；4︰1
11．3；4；7
12．8；4∶1；1∶1
13．小灯泡短路；无；有
14．
15．
16．不同；②；没有将电流表指针调零；B；不正确；电压表的正负接线柱接反了；B
17．解：（1）由图甲可知，灯L1、L2并联，电流表A1测通过灯L1的电流，电流表A2测干路电流。结合图乙可知，电流表A1选用的是0~0.6A量程，电流表A2选用的是0~3A量程，所以，通过灯L1的电流I1＝0.24A，干路电流I＝1.2A，通过灯L2的电流
I2＝I-I1＝1.2A-0.24A＝0.96A
（2）由题意可知，灯L1两端的电压等于电源电压为4.5V。
答：(1)通过灯L1的电流0.24A，通过灯L2的电流0.96A；
(2)灯L1两端的电压4.5V。
18．解：（1）由电路图可知，电灯L1、L2串联，电流表测量电路中电流，电流表A的量程是0~0.6A，分度值为0.02A，示数为0.5A；因为串联电路中各处电流相等，所以通过灯泡L2的电流是0.5A。
答：通过灯泡L2的电流是0.5A；
（2）由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。
因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
而两个电压表指针所在位置完全相同，所以电压表V1的量程是0~15V，分度值为0.5V，示数为7.5V，即电源电压为7.5V。
答：电源电压是7.5V；
（3）电压表V2的量程是0~3V，分度值为0.1V，示数1.5V，即L2两端的电压为1.5V，
由串联电路的电压特点可知，L1两端的电压U1=U-U2=7.5V-1.5V=6V。
答：灯泡L1和L2两端的电压分别是6V、1.5V
