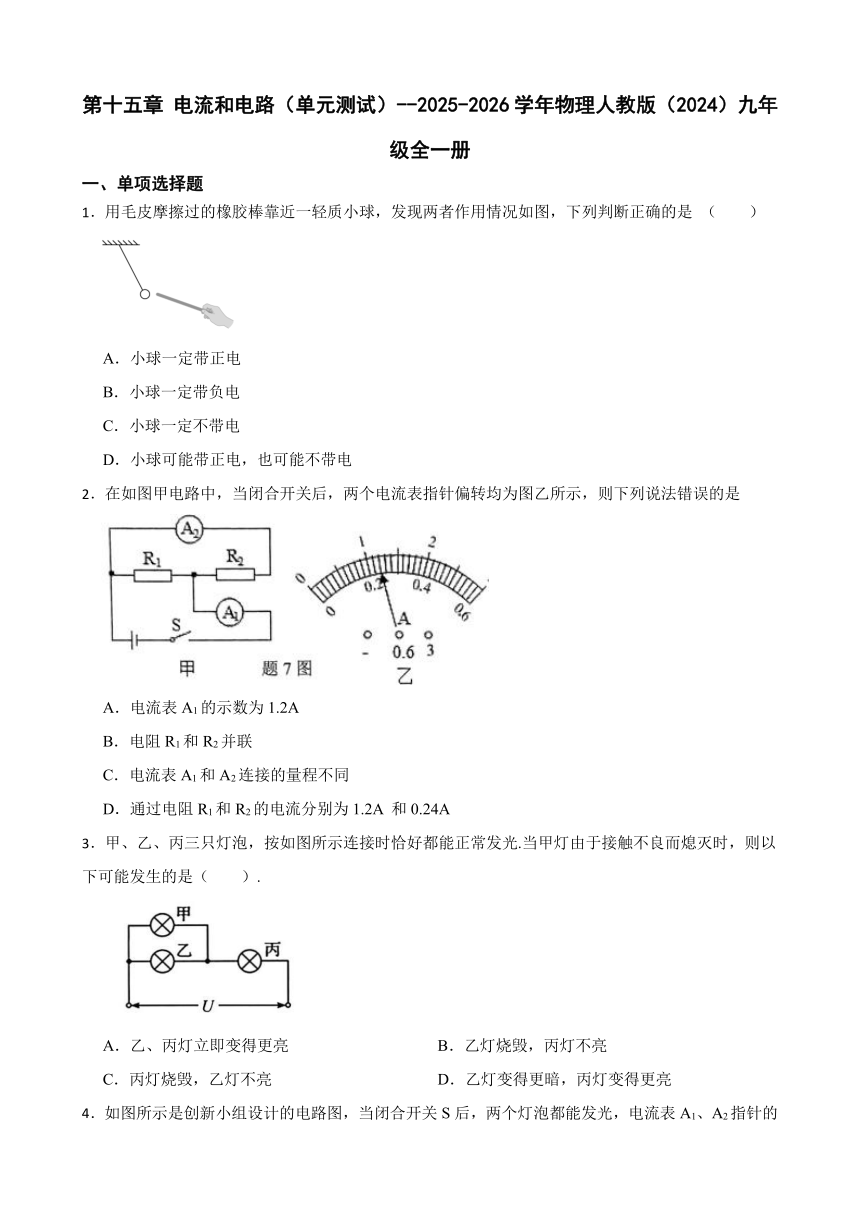

第十五章 电流和电路（单元测试）--2025-2026学年物理人教版（2024）九年级全一册
一、单项选择题
1．用毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者作用情况如图，下列判断正确的是 （　　）
A．小球一定带正电
B．小球一定带负电
C．小球一定不带电
D．小球可能带正电，也可能不带电
2．在如图甲电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则下列说法错误的是
A．电流表A1的示数为1.2A
B．电阻R1和R2并联
C．电流表A1和A2连接的量程不同
D．通过电阻R1和R2的电流分别为1.2A 和0.24A
3．甲、乙、丙三只灯泡，按如图所示连接时恰好都能正常发光.当甲灯由于接触不良而熄灭时，则以下可能发生的是（　　）.

A．乙、丙灯立即变得更亮 B．乙灯烧毁，丙灯不亮
C．丙灯烧毁，乙灯不亮 D．乙灯变得更暗，丙灯变得更亮

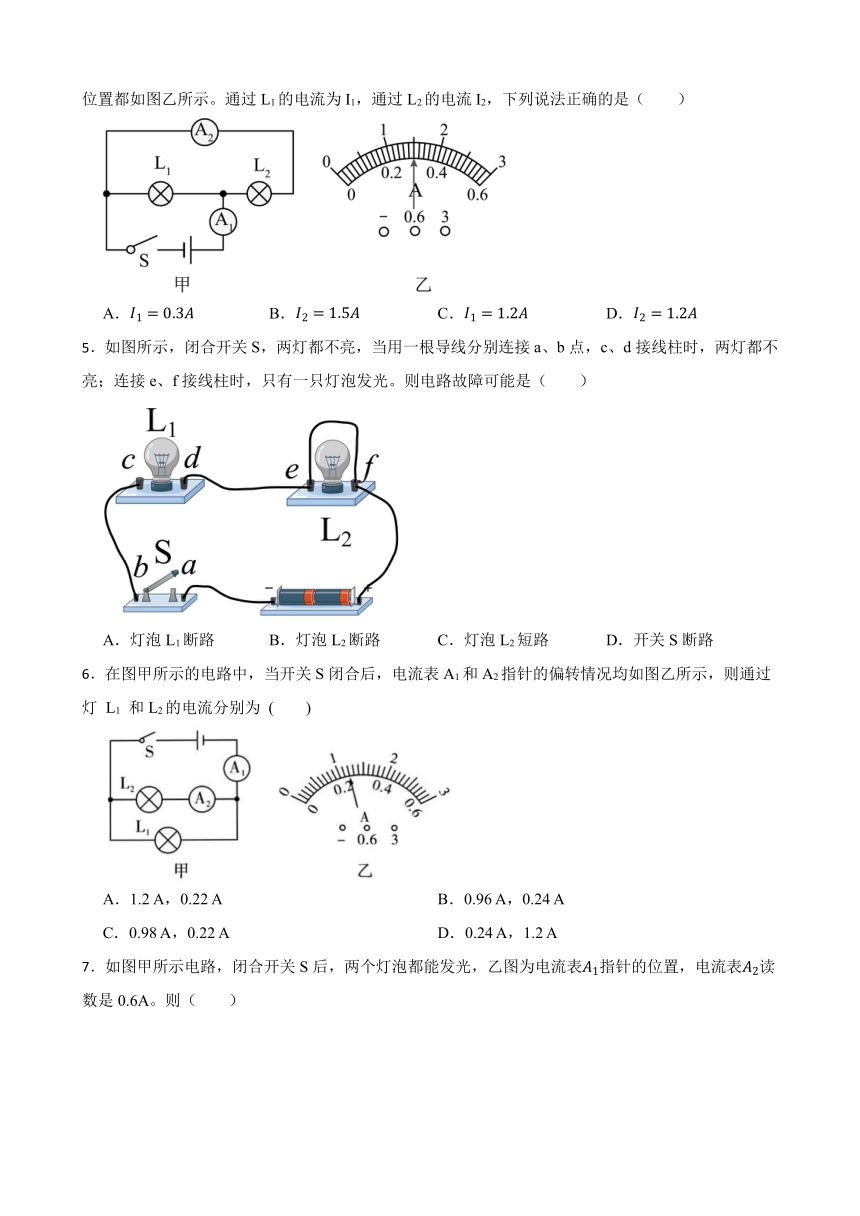

4．如图所示是创新小组设计的电路图，当闭合开关S后，两个灯泡都能发光，电流表A1、A2指针的位置都如图乙所示。通过L1的电流为I1，通过L2的电流I2，下列说法正确的是（　　）
A． B． C． D．
5．如图所示，闭合开关S，两灯都不亮，当用一根导线分别连接a、b点，c、d接线柱时，两灯都不亮；连接e、f接线柱时，只有一只灯泡发光。则电路故障可能是（　　）
A．灯泡L1断路 B．灯泡L2断路 C．灯泡L2短路 D．开关S断路
6．在图甲所示的电路中，当开关S闭合后，电流表A1和A2指针的偏转情况均如图乙所示，则通过灯 L1 和L2的电流分别为 (　　)
A．1.2 A，0.22 A B．0.96 A，0.24 A
C．0.98 A，0.22 A D．0.24 A，1.2 A

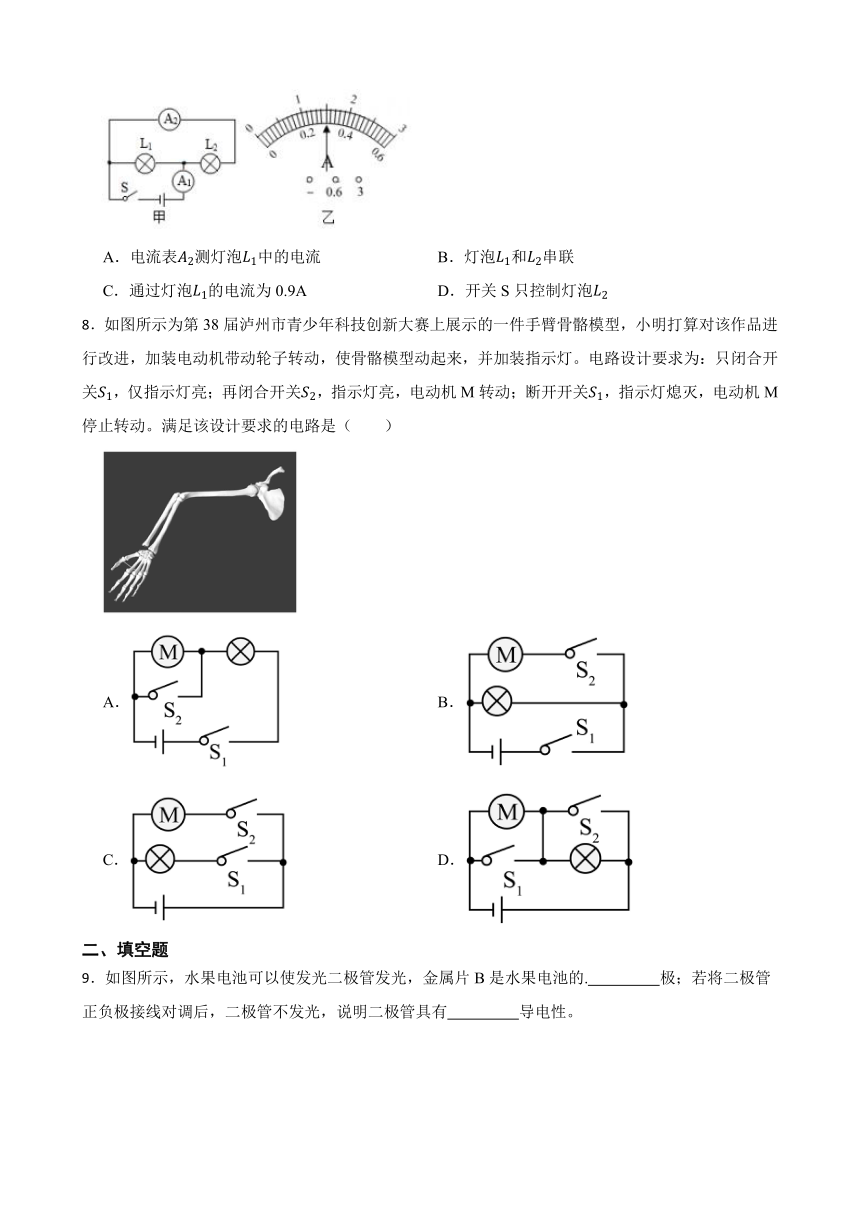

7．如图甲所示电路，闭合开关S后，两个灯泡都能发光，乙图为电流表指针的位置，电流表读数是0.6A。则（　　）
A．电流表测灯泡中的电流 B．灯泡和串联
C．通过灯泡的电流为0.9A D．开关S只控制灯泡
8．如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求为：只闭合开关，仅指示灯亮；再闭合开关，指示灯亮，电动机M转动；断开开关，指示灯熄灭，电动机M停止转动。满足该设计要求的电路是（　　）
A． B．
C． D．
二、填空题

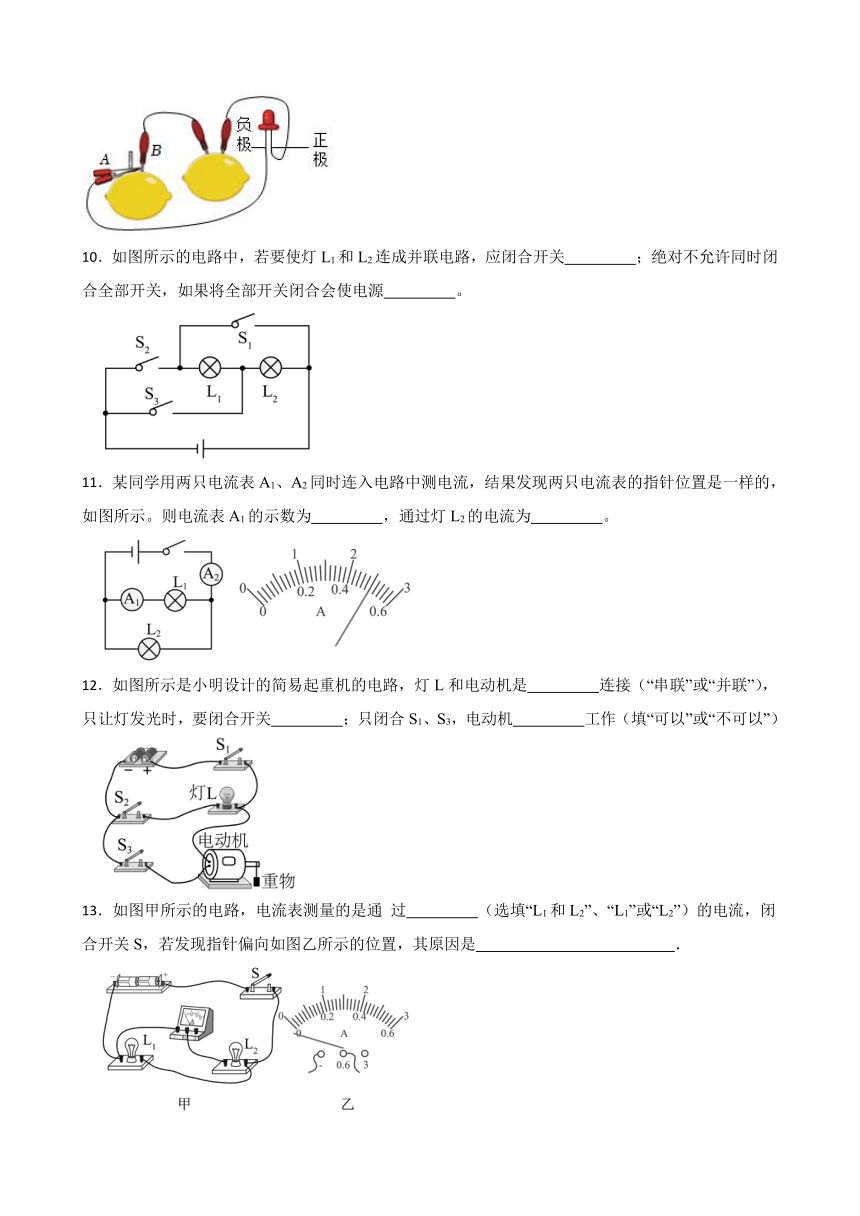

9．如图所示，水果电池可以使发光二极管发光，金属片B是水果电池的.　 　极；若将二极管正负极接线对调后，二极管不发光，说明二极管具有　 　导电性。
10．如图所示的电路中，若要使灯L1和L2连成并联电路，应闭合开关　 　；绝对不允许同时闭合全部开关，如果将全部开关闭合会使电源　 　。
11．某同学用两只电流表A1、A2同时连入电路中测电流，结果发现两只电流表的指针位置是一样的，如图所示。则电流表A1的示数为　 　，通过灯L2的电流为　 　。
12．如图所示是小明设计的简易起重机的电路，灯L和电动机是　 　连接（“串联”或“并联”），只让灯发光时，要闭合开关　 　；只闭合S1、S3，电动机　 　工作（填“可以”或“不可以”）
13．如图甲所示的电路，电流表测量的是通 过　 　（选填“L1和L2”、“L1”或“L2”）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是　 　．
三、作图题
14．请根据图1所示的实物电路在虚线框内画出对应的电路图。
15．如图所示是未完成连接的实物电路，请用笔线代替导线完成该电路连接。要求：两灯工作互不影响，开关S同时控制两灯，电流表测的电流，导线不能交叉。
四、实验探究题
16．在“探究并联电路中电流的规律”实验中，小明设计了如图甲所示的电路进行实验。
（1）小明应该选择两个规格　 　（选填“相同”或“不同”）的小灯泡，设计电路图，并按图甲图连接电路，连接电路时开关应　 　；
（2）小明测出了灯L1的电流I1=0.8A，然后他又分别测量出灯L2的电流I2和干路电流I，两次测量时，电流表指针的偏转情况都如图丙所示，则　 　A，I=　 　A。小明由此得出，并联电路中干路电流和各支路电流的关系是　 　（写出关系式即可）。
（3）小明继续在“探究串联电路中电流的规律”实验中，选用两个不同规格的小灯泡设计了如图丙所示的串联电路，将同一个电流表分别接在a、b、c三点处测量电流测出数据如图所示。
实验次数
1 0.16 0.16 0.16
2 0.2 0.2 0.2
3 0.3 0.3 1.5
表格中第3次的测量数据中有一个电流值明显错误，造成该错误的原因是：　 　。
根据正确数据归纳总结得出结论：　 　。
五、综合题
17．在如图所示的电路中，开关闭合后电流表A1的示数为1.8A，电流表A2的示数为0.7A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
18．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
答案
1．D
2．D
3．B
4．C
5．B
6．B
7．C
8．B
9．正极；单向
10．S1、S3；短路
11．0.5A；2A
12．并联；S1、S2；可以
13．L2；电流表正负接线柱接反
14．
15．
16．（1）不同；断开
（2）0.2；1；
（3）看错量程；在串联电路中，电流处处相等
17．解：由图可知L1、L2并联，电流表A1测干路电流，则
电流表A2测L2的电流，即
因为在并联电路中干路中的电流等于各支路电流之和，所以流过L1的电流为
答：通过灯泡L1的电流I1为1.1A，通过灯泡L2的电流I2为0.7A
18．解：（1）由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知干路电流为I=1.5A。
(2)A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.3A；由并联电路电流的规律可得，通过灯L1的电流
