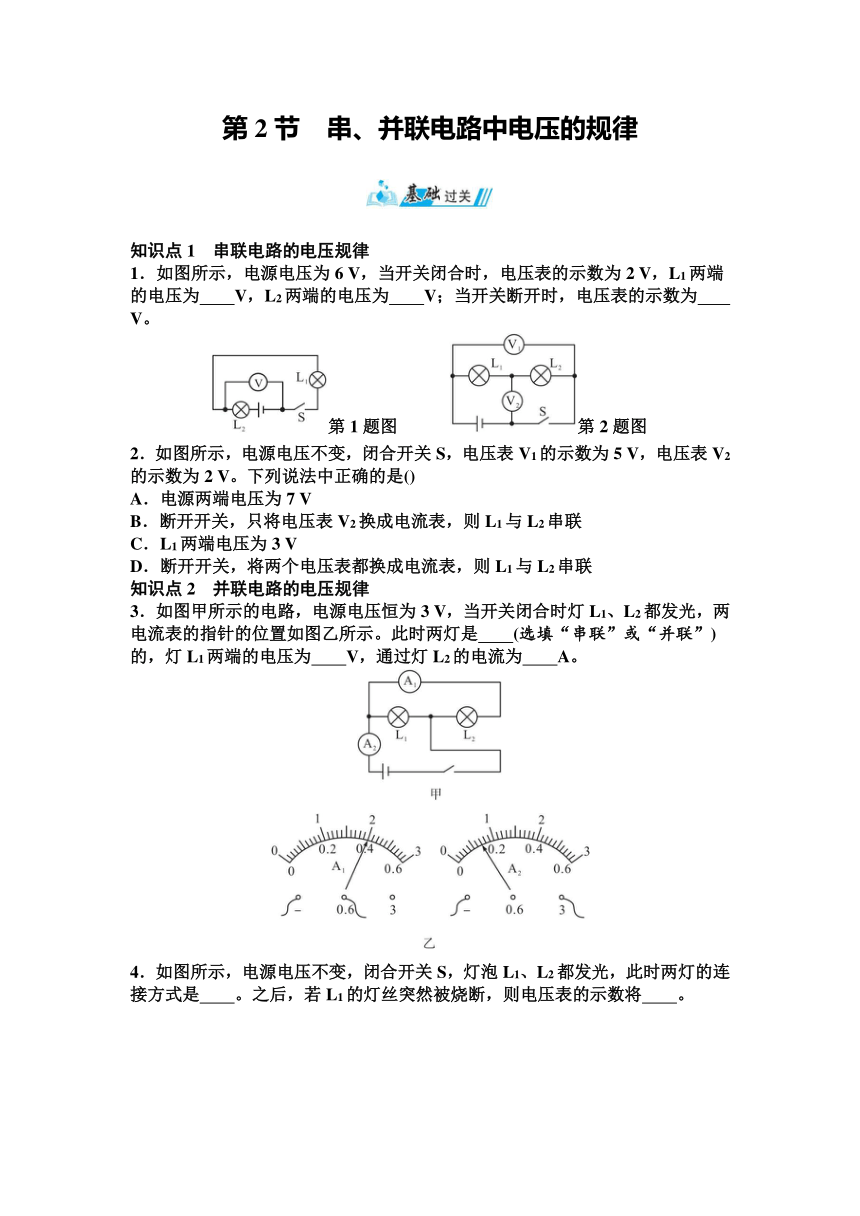

第2节　串、并联电路中电压的规律　
　　　　　　　　　　　
知识点1　串联电路的电压规律
1．如图所示，电源电压为6 V，当开关闭合时，电压表的示数为2 V，L1两端的电压为　　V，L2两端的电压为　　V；当开关断开时，电压表的示数为　　V。
第1题图　　　第2题图
2．如图所示，电源电压不变，闭合开关S，电压表V1的示数为5 V，电压表V2的示数为2 V。下列说法中正确的是()
A．电源两端电压为7 V
B．断开开关，只将电压表V2换成电流表，则L1与L2串联
C．L1两端电压为3 V
D．断开开关，将两个电压表都换成电流表，则L1与L2串联
知识点2　并联电路的电压规律
3．如图甲所示的电路，电源电压恒为3 V，当开关闭合时灯L1、L2都发光，两电流表的指针的位置如图乙所示。此时两灯是　　(选填“串联”或“并联”)的，灯L1两端的电压为　　V，通过灯L2的电流为　　A。

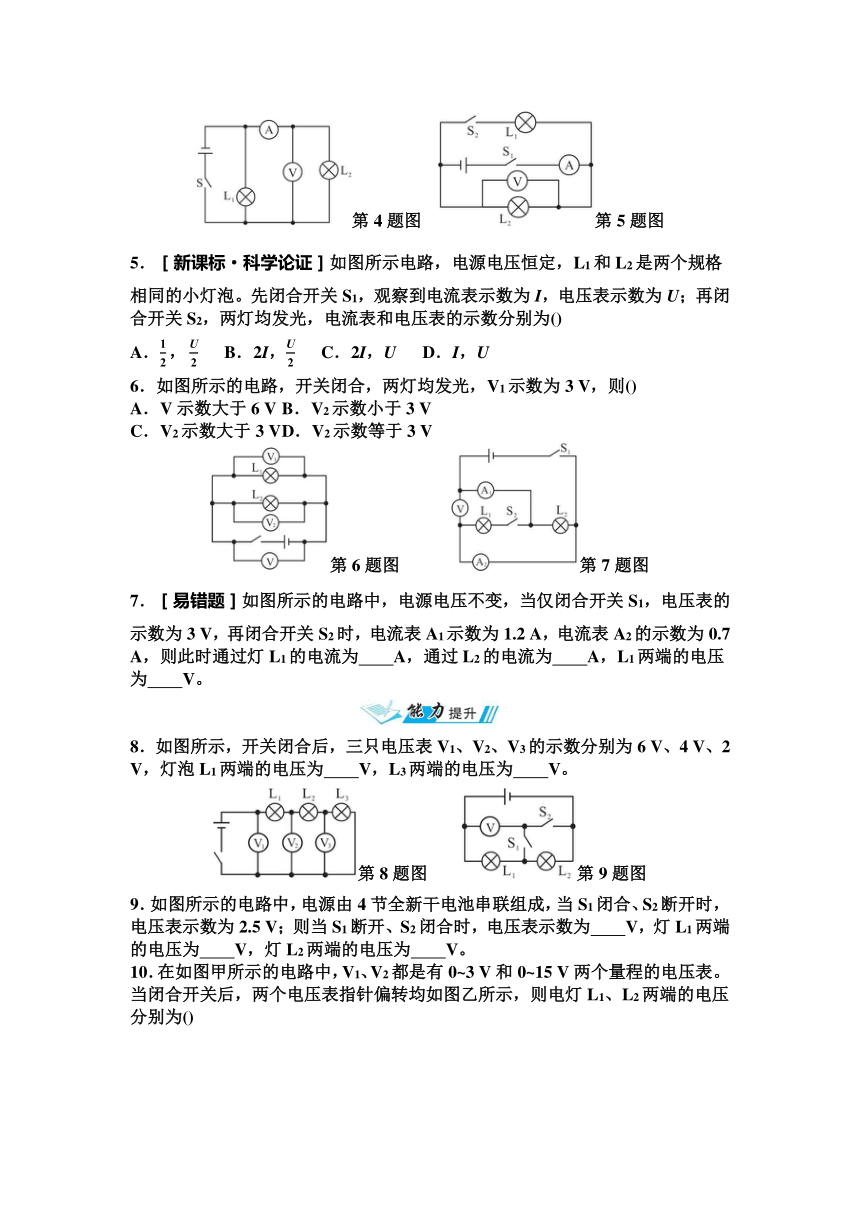

4．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，此时两灯的连接方式是　　。之后，若L1的灯丝突然被烧断，则电压表的示数将　　。
第4题图　第5题图
5．［新课标·科学论证］如图所示电路，电源电压恒定，L1和L2是两个规格相同的小灯泡。先闭合开关S1，观察到电流表示数为I，电压表示数为U；再闭合开关S2，两灯均发光，电流表和电压表的示数分别为()
A．　 B．2I，　 C．2I，U　 D．I，U
6．如图所示的电路，开关闭合，两灯均发光，V1示数为3 V，则()
A．V示数大于6 V B．V2示数小于3 V
C．V2示数大于3 V D．V2示数等于3 V
第6题图　　　第7题图
7．［易错题］如图所示的电路中，电源电压不变，当仅闭合开关S1，电压表的示数为3 V，再闭合开关S2时，电流表A1示数为1.2 A，电流表A2的示数为0.7 A，则此时通过灯L1的电流为　　A，通过L2的电流为　　A，L1两端的电压为　　V。
8．如图所示，开关闭合后，三只电压表V1、V2、V3的示数分别为6 V、4 V、2 V，灯泡L1两端的电压为　　V，L3两端的电压为　　V。
第8题图　　第9题图
9．如图所示的电路中，电源由4节全新干电池串联组成，当S1闭合、S2断开时，电压表示数为2.5 V；则当S1断开、S2闭合时，电压表示数为　　V，灯L1两端的电压为　　V，灯L2两端的电压为　　V。
10．在如图甲所示的电路中，V1、V2都是有0~3 V和0~15 V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1、L2两端的电压分别为()
A．9.6 V，2.4 V B．12 V，2.4 V
C．2.4 V，12 V D．2.4 V，9.6 V
11．［新考法·分析论证］某次实验考试“探究串联电路的电压关系”，某同学按如图甲所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是()
A．连接电路的过程中不用考虑开关的状态
B．测出Uab后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
12．如图所示的电路中，电源电压恒定，当开关S闭合时()
A．V表示数变小， A表示数变大
B．V表示数变大， A表示数变小
C．V表示数不变， A表示数变小
D．V表示数不变， A表示数变大
13．如图所示，电源电压为18 V，当开关S闭合后，电压表V2、V3示数分别为10 V，12 V。
(1)求：L1、L2、L3两端的电压。
(2)将电压表V2、V3分别换成电流表A2、A3；闭合开关后，电流表A1、A2、A3的示数分别为1.2 A、0.8 A、1 A，求通过L1、L2、L3的电流。
14．如图所示电源电压恒定，当闭合S1、断开S2时，电压表示数为4 V；当闭合S2、断开S1时，电压表示数为6 V，则此时灯L2两端电压为　　V。若同时闭合S1、S2，电压表示数为　　V。
