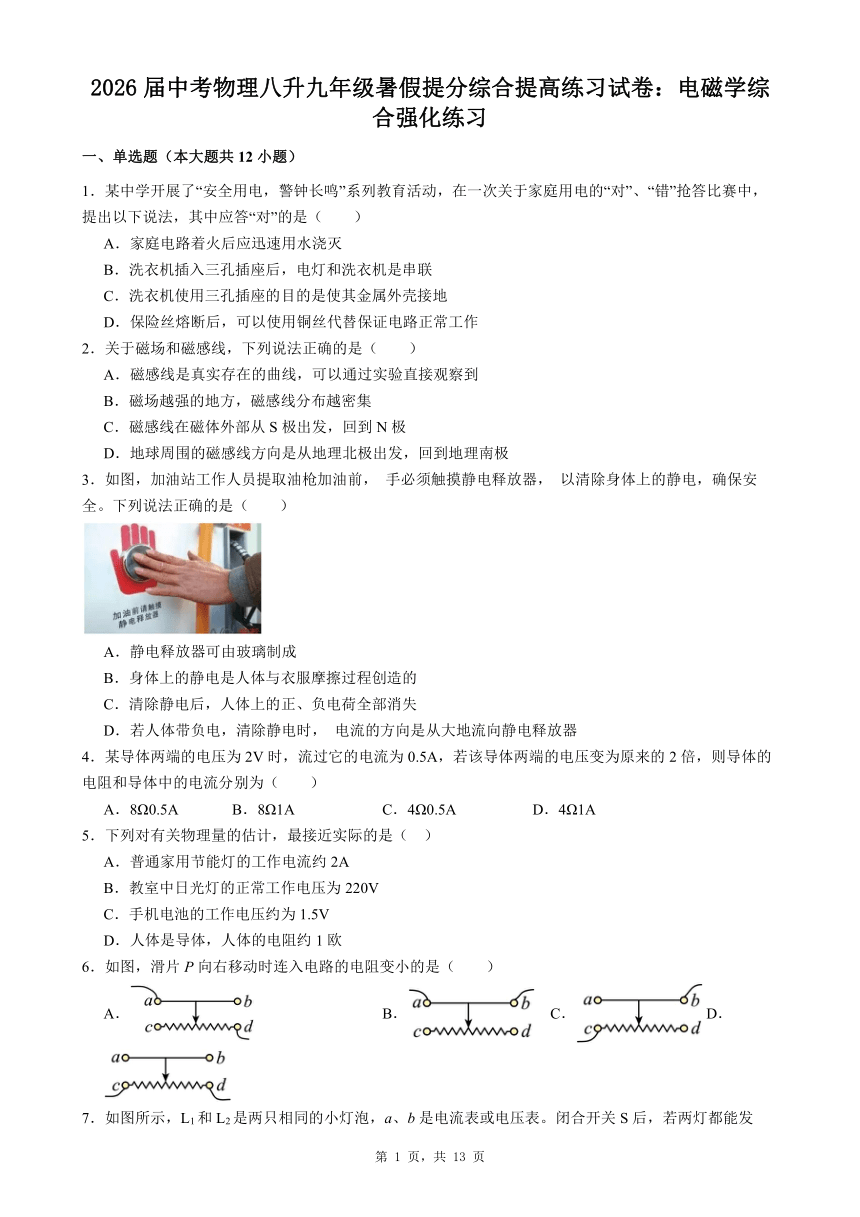

2026届中考物理八升九年级暑假提分综合提高练习试卷：电磁学综合强化练习
一、单选题（本大题共12小题）
1．某中学开展了“安全用电，警钟长鸣”系列教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“对”的是（　　）
A．家庭电路着火后应迅速用水浇灭
B．洗衣机插入三孔插座后，电灯和洗衣机是串联
C．洗衣机使用三孔插座的目的是使其金属外壳接地
D．保险丝熔断后，可以使用铜丝代替保证电路正常工作
2．关于磁场和磁感线，下列说法正确的是（　　）
A．磁感线是真实存在的曲线，可以通过实验直接观察到
B．磁场越强的地方，磁感线分布越密集
C．磁感线在磁体外部从S极出发，回到N极
D．地球周围的磁感线方向是从地理北极出发，回到地理南极
3．如图，加油站工作人员提取油枪加油前， 手必须触摸静电释放器， 以清除身体上的静电，确保安全。下列说法正确的是（　　）
A．静电释放器可由玻璃制成
B．身体上的静电是人体与衣服摩擦过程创造的
C．清除静电后，人体上的正、负电荷全部消失
D．若人体带负电，清除静电时， 电流的方向是从大地流向静电释放器
4．某导体两端的电压为2V时，流过它的电流为0.5A，若该导体两端的电压变为原来的2倍，则导体的电阻和导体中的电流分别为（　　）
A．8Ω0.5A B．8Ω1A C．4Ω0.5A D．4Ω1A
5．下列对有关物理量的估计，最接近实际的是（ ）
A．普通家用节能灯的工作电流约2A
B．教室中日光灯的正常工作电压为220V
C．手机电池的工作电压约为1.5V
D．人体是导体，人体的电阻约1欧
6．如图，滑片P向右移动时连入电路的电阻变小的是（　　）
A． B． C． D．

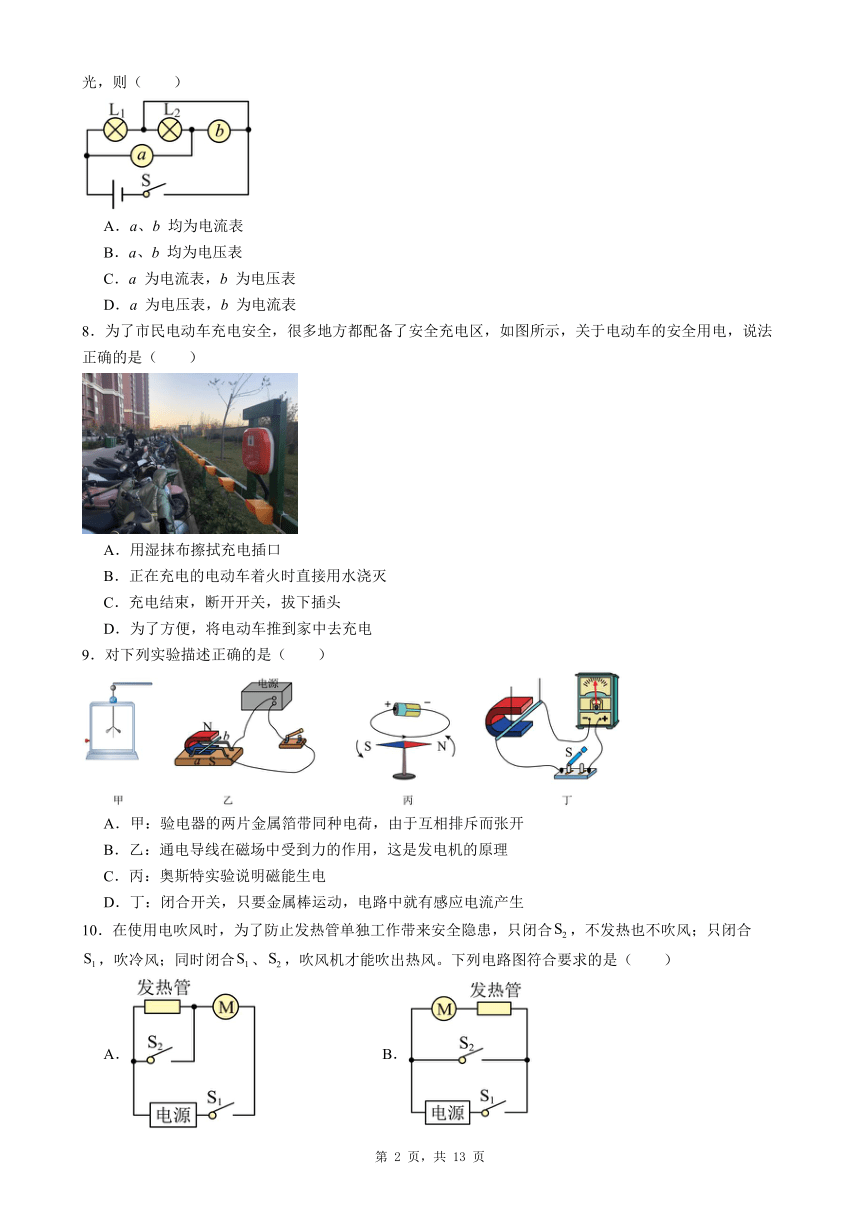

7．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b 均为电流表
B．a、b 均为电压表
C．a 为电流表，b 为电压表
D．a 为电压表，b 为电流表
8．为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是（　　）
A．用湿抹布擦拭充电插口
B．正在充电的电动车着火时直接用水浇灭
C．充电结束，断开开关，拔下插头
D．为了方便，将电动车推到家中去充电
9．对下列实验描述正确的是（　　）
A．甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开
B．乙：通电导线在磁场中受到力的作用，这是发电机的原理
C．丙：奥斯特实验说明磁能生电
D．丁：闭合开关，只要金属棒运动，电路中就有感应电流产生
10．在使用电吹风时，为了防止发热管单独工作带来安全隐患，只闭合，不发热也不吹风；只闭合，吹冷风；同时闭合、，吹风机才能吹出热风。下列电路图符合要求的是（　　）

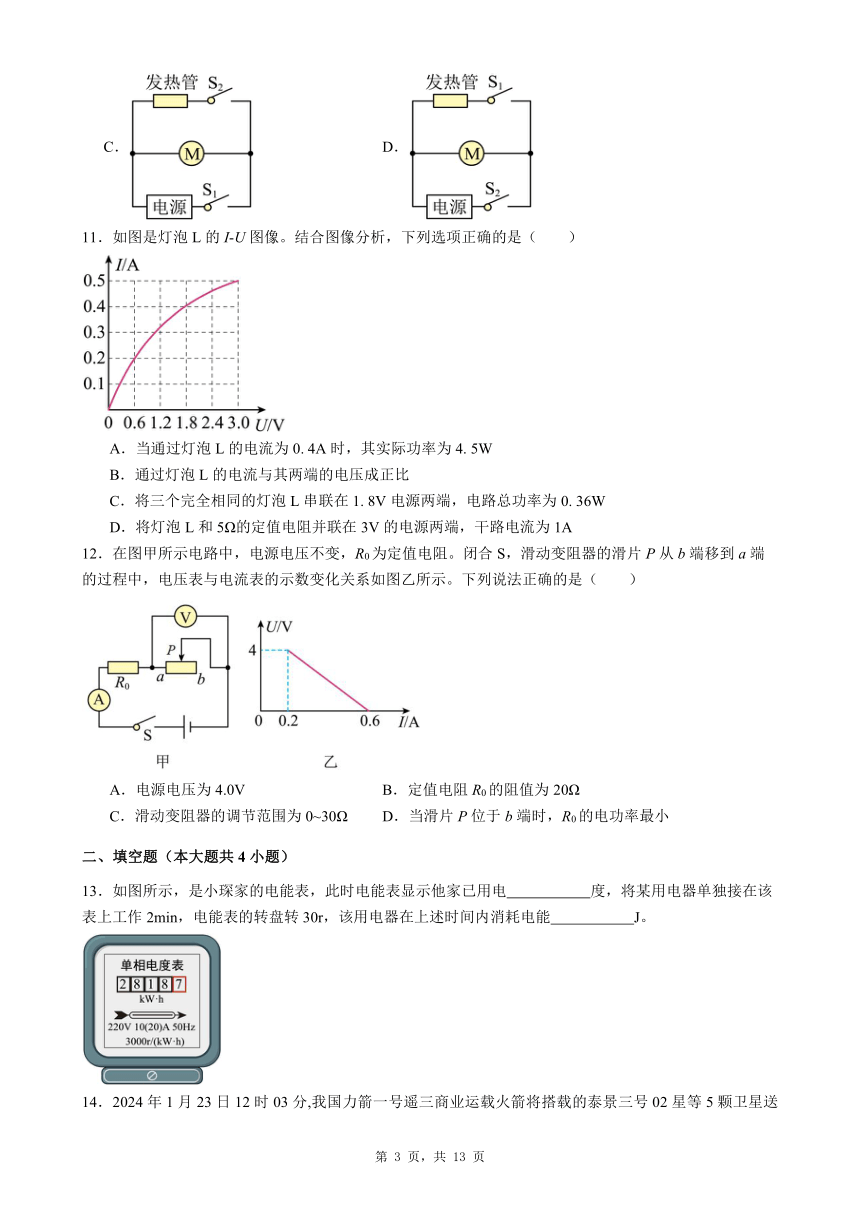

A． B．
C． D．
11．如图是灯泡L的I-U图像。结合图像分析，下列选项正确的是（　　）
A．当通过灯泡L的电流为0. 4A时，其实际功率为4. 5W
B．通过灯泡L的电流与其两端的电压成正比
C．将三个完全相同的灯泡L串联在1. 8V电源两端，电路总功率为0. 36W
D．将灯泡L和5Ω的定值电阻并联在3V的电源两端，干路电流为1A
12．在图甲所示电路中，电源电压不变，R0为定值电阻。闭合S，滑动变阻器的滑片P从b端移到a端的过程中，电压表与电流表的示数变化关系如图乙所示。下列说法正确的是（　　）
A．电源电压为4.0V B．定值电阻R0的阻值为20Ω
C．滑动变阻器的调节范围为0~30Ω D．当滑片P位于b端时，R0的电功率最小
二、填空题（本大题共4小题）
13．如图所示，是小琛家的电能表，此时电能表显示他家已用电 度，将某用电器单独接在该表上工作2min，电能表的转盘转30r，该用电器在上述时间内消耗电能 J。
14．2024年1月23日12时03分,我国力箭一号遥三商业运载火箭将搭载的泰景三号02星等5颗卫星送入预定轨道。火箭与搭载的卫星一起加速升空的过程中,以　　　　为参照物,火箭是静止的。卫星在太空采集的数据通过　　　　(选填“声波”或“电磁波”)传回地球。
15．静电现象有利有弊，比如一些空气净化器采用静电吸附技术，利用带电的滤网或电极吸引空气中的微小颗粒，如灰尘、花粉、细菌等，从而净化空气，这是利用了带电体具有 的性质。但有时静电也会带来危害，给汽车加油前我们需要触摸加油机上的金属制成的静电消除器（如图），避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体原先带的是 （选填“正”或“负”）电荷。
16．我国家庭电路电压是 V，现有一电阻为48.4Ω的电暖器在此电压下正常工作，此时的电功率为 W；如不考虑能量损失，加热30min，消耗电能 kW·h，放出热量 J。
三、作图题（本大题共2小题）
17．根据如图甲所示的电路图，在乙图中用笔画线代替导线，把实物图连接起来（注意导线不得交叉，电路的电流小于0.6A）。
18．标出图1中磁铁的极性及磁感线的方向和画出图2中线圈的绕线示意图，
四、实验题（本大题共3小题）
19．某校实验小组的同学们用如图甲所示的器材测量小灯泡的电功率，待测小灯泡的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，如图甲是该实验小组没有连接完整的电路。
（1）请你用笔画线代替导线，把图甲电路连接完整______；
（2）正确连接好电路，闭合开关后，发现无论怎样移动滑片，小灯泡的亮度不变且很暗，两表示数不变，那么出现该状况的原因是______；

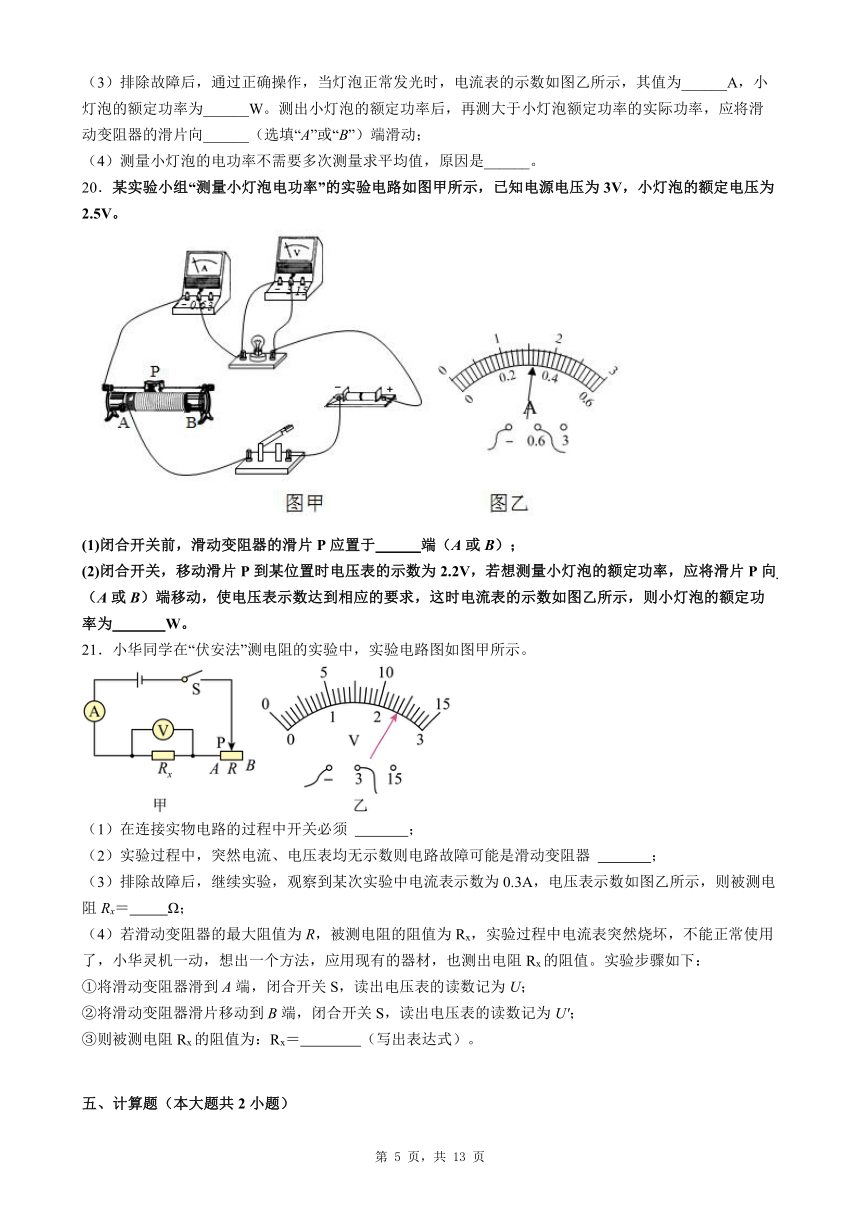

（3）排除故障后，通过正确操作，当灯泡正常发光时，电流表的示数如图乙所示，其值为______A，小灯泡的额定功率为______W。测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向______（选填“A”或“B”）端滑动；
（4）测量小灯泡的电功率不需要多次测量求平均值，原因是______。
20．某实验小组“测量小灯泡电功率”的实验电路如图甲所示，已知电源电压为3V，小灯泡的额定电压为2.5V。
(1)闭合开关前，滑动变阻器的滑片P应置于 端（A或B）；
(2)闭合开关，移动滑片P到某位置时电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 （A或B）端移动，使电压表示数达到相应的要求，这时电流表的示数如图乙所示，则小灯泡的额定功率为 W。
21．小华同学在“伏安法”测电阻的实验中，实验电路图如图甲所示。

（1）在连接实物电路的过程中开关必须 ；
（2）实验过程中，突然电流、电压表均无示数则电路故障可能是滑动变阻器 ；
（3）排除故障后，继续实验，观察到某次实验中电流表示数为0.3A，电压表示数如图乙所示，则被测电阻Rx＝ Ω；
（4）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，小华灵机一动，想出一个方法，应用现有的器材，也测出电阻Rx的阻值。实验步骤如下：
①将滑动变阻器滑到A端，闭合开关S，读出电压表的读数记为U；
②将滑动变阻器滑片移动到B端，闭合开关S，读出电压表的读数记为U'；
③则被测电阻Rx的阻值为：Rx＝ （写出表达式）。
五、计算题（本大题共2小题）
22．（8分）学习了电学后，爱思考的小竹同学设计了一个如图所示的电路，所用电源由3节新的干电池串联而成。闭合开关后，小竹同学读出了电压表V2的示数为1．8 V。
（1）求电源电压。
（2）求闭合开关后电压表V1的示数。
（3）小竹同学继续探索，他将另一个小灯泡L3接入电路中的A位置。闭合开关后发现，三个灯泡均发光，且电压表V1的示数比原来减小了0．2 V，电压表V2的示数比原来减小了0．5 V，求此时电压表V的示数和小灯泡L3两端电压。
23．［中］亮亮设计了一个用电压表的示数变化反映被测环境温度变化的电路，其电路原理图如图甲所示。电压表的测量范围为，是定值电阻， ，是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关后，当环境温度为时，电压表的示数为，求：
甲 乙
（1） 当环境温度为时，通过的电流；
（2） 电源电压；
（3） 当被测环境温度为时，电压表的示数。
参考答案
1．【知识点】安全用电原则、插座和插头的接线及作用、熔断器的作用及保险丝的选择、生活中的电路
【答案】C
【详解】A．生活用水是导体，家庭电路着火后不能用水浇灭，容易发生触电现象，故A不符合题意；
B．洗衣机接入三孔插座后，电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故B不符合题意；
C．洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故C符合题意；
D．保险丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保护电路的作用，故D不符合题意。
2．【知识点】磁场、磁感线及其特点
【答案】B
【详解】A．磁感线并不是真实存在的，是为了描述磁场而建立的模型，故A错误；
B．磁感线的疏密反映磁场的强弱，磁场越强的地方，磁感线分布越密集，故B正确；
C．磁感线在磁体外部从N极出发，回到S极，故C错误；
D．地球周围的磁感线方向是从地磁北极出发，回到地磁南极，故D错误。
3．【知识点】摩擦起电的实质、电流的方向、静电现象的应用和防护
【答案】D
【详解】A．为了将人体的静电释放掉，则静电释放器应该是导体，而玻璃是绝缘体，故A错误；
B．人身体与衣物摩擦带电，是由于电荷发生了转移，而不是创造了电荷，故B错误；
C．清除静电后，人体的所带的电荷发生转移，使人体正负电荷中和，人体内的正负电荷不会消失，故C错误；
D．除静电时，人体、静电释放器和大地连通构成回路，人体的静电经静电释放器释放到大地，人体若带负电，则负电受到吸引而向大地移动，电流方向规定为正电荷的移动方向，所以清除静电时，电流方向是从大地流向静电释放器。故D正确。
4．【知识点】欧姆定律的应用
【答案】D
【详解】根据可知，导体的电阻为
当导体两端的电压变为原来的2倍，因电阻是物质的一种属性，不会随着电压、电流的改变而改变，所以导体的电阻仍然为4Ω，此时的电路电流为
故D符合题意，ABC不符合题意。
5．【知识点】常见的电压值、常见的电流值
【答案】B
【详解】A．普通家用节能灯的工作电流约0.2A，故A不符合题意；
B．在中国家庭电路中，教室中日光灯的正常工作的电压为220V，工厂动力电压为380V，故B符合题意；
C．手机电池的工作电压约为3.7V，故C不符合题意；
D．人体是导体，人体的电阻约1000Ω，故D不符合题意。
6．【知识点】滑动变阻器的使用
【答案】A
【详解】A．当滑片P右移时，连入电路的电阻线长度变短，电阻变小，故A符合题意。
B．当滑片P右移时，没有电阻线连入电路，不能改变电路中的电阻，故B不符合题意。
C．当滑片P右移时，连入电路的电阻线长度变长，电阻变大，故C不符合题意。
D．当滑片P右移时，连入电路的电阻线长度不变，不能改变电阻的大小，故D不符合题意。
7．【知识点】电压表的连接、电流表的连接
【答案】C
【详解】如果两个灯泡串联，则a应是电压表，而b无论是什么仪表，L2都会被短路，故电路不可能为串联；两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表，故C符合题意，ABD不符合题意。
8．【知识点】安全用电原则
【答案】C
【详解】A．由于湿抹布是导体，用它来擦拭正在充电的插口极易导致触电事故，故A错误；
B．含有杂质的水会导电，当充电电动车失火时，用水浇灭容易触电。故B错误；
C．为了确保安全，充电结束后应该先断开开关，再拔下插头。这样做可以避免在拔插头时产生电火花，从而降低触电和火灾的风险。故C正确；
D．由于电动车在充电过程中可能会产生热量，甚至引发火灾，因此将其推到家中充电是极其危险的。这不仅可能危及家庭成员的生命安全，还可能造成财产损失。故D错误。
9．【知识点】影响感应电流方向的因素、电流的磁效应、电荷间的相互作用规律、直流电动机的原理
【答案】A
【详解】A．验电器金属箔张开的原因是同种电荷相互排斥，故A正确；
B．通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；
C．奥斯特实验说明电流周围存在与电流方向有关的磁场，故C错误；
D．闭合开关，电路是闭合的，一部分导体做切割磁感线运动才会产生感应电流，故D错误。
10．【知识点】电路图设计
【答案】C
【详解】A．由图可知，只闭合，电路断路，电动机和发热管都不工作，只闭合，电动机和发热管串联，都工作，同时闭合、，发热管被短路，只有电动机工作，故A不符合题意；
B．由图可知，只闭合，电动机和发热管串联，都工作，同时闭合、，电源被短路，两个用电器都不工作，故B不符合题意；
C．由图可知，只闭合，电路断路，电动机和发热管都不工作，只闭合，电动机工作，吹冷风；同时闭合、，电动机和发热管并联，都工作，吹出热风，故C符合题意；
D．由图可知，只闭合，电动机工作，只闭合，电路断路，电动机和发热管都不工作，故D不符合题意。
11．【知识点】并联电路的电流规律、电功率的计算及应用
【答案】C
【详解】A．当通过灯泡L的电流为0.4A时，由图像可知，灯泡L两端的电压为1.8V，根据可得小灯泡的实际功率为
故A错误；
B．由图可知，灯泡L的I-U图像是一条曲线，说明通过它的电流与电压不成正比关系，故B错误；
C．将三个完全相同的灯泡L串联在1.8V的电源两端，根据串联分压的规律，各小灯泡分得的电压为0.6V，由图像可知，此时电路中的电流为0.2A，则电路的总功率为
故C正确；
D．将灯泡L和5Ω的定值电阻并联在3V的电源两端，由图可知，此时小灯泡的电流为0.5A，并联电路的电压相同，所以定值电阻的电流为
干路电流为
故D错误。
12．【知识点】与欧姆定律有关的动态电路计算
【答案】D
【详解】AB．由图甲可知，R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电压表示数为0，电路中的电流最大，电路为R0的简单电路，由图乙可知，此时电路中电流I最大=0.6A，根据欧姆定律变形公式可得电源电压U=I最大R0=0.6A×R0 ①，由图乙可知，当电流I最小=0.2A，电压表示数U滑大=4V，根据欧姆定律变形公式和串联电路的电压特点可得电源电压U=I最小R0+U滑大=0.2A×R0+4V ②，由①②可得U=6V，R0=10Ω，故AB错误；
C．当滑片P位于b端时，滑动变阻器接入电路中的电阻最大时，电路中的电流最小，则根据欧姆定律变形公式可得滑动变阻器的最大阻值，所以滑动变阻器的调节范围为0～20Ω，故C错误；
D．当滑片P位于b端时，电路中的电流最小，根据P=I2R可知R0功率最小，故D正确。
13．【知识点】电能表的读数及电能的求解
【答案】2818.7；3.6×104J
【详解】该表盘上显示数字为28187，最后一位是十分位，单位是kW·h，故此时电能表显示他家已用电2818.7kW·h。
由图可知，电能表标有3000r/（kW·h），表示每消耗1kW·h的电能，转盘转3000r。某用电器单独接在该表上工作2min，电能表的转盘转30r，该用电器在上述时间内消耗电能为
14．【知识点】参照物及其选择、电磁波的传播与应用
【答案】搭载的卫星　电磁波
【详解】火箭与搭载的卫星一起加速升空的过程中,以搭载的卫星为参照物,火箭相对于搭载的卫星的位置不变,火箭是静止的；卫星在太空采集的数据通过电磁波传回地球。
15．【知识点】物体带电现象及特点、电流的方向
【答案】吸引轻小物体；负
【详解】带电体具有吸引轻小物体的性质，利用带电的滤网或电极吸引空气中的微小颗粒就是利用这一性质。
在物理学中，规定正电荷定向移动的方向为电流的方向。瞬间电流方向是由静电消除器流向人体，而人体原本带电，所以是人体中的负电荷流向静电消除器，故人体原先带的是负电荷。
16．【知识点】家庭电路工作电压、零线火线、电功与电能的计算、电功率的计算及应用
【答案】220；1000；0.5；1.8×l06
【详解】我国家庭电路电压是220V，由P=可得电暖器的电功率为：P===1000W=1kW；
加热30min，消耗电能:W=Pt=1kW0.5h= ；
放出热量:Q=W= =1.8×l06J。
17．【知识点】连接电路实物图
【答案】
【详解】电路的电流小于0.6A，故电流表选择小量程，电流从正极出发，经过开关、回到灯泡L1、电流表、灯泡L2后回到负极，故电路图如图所示：
18．【知识点】安培定则及其应用、磁性、磁体的概念及分类、磁感线及其特点、通电螺线管的磁场
【答案】
【详解】
试题分析：图1由同名磁极相互排斥，异名磁极相互吸引知，左边的磁极为S极，右边的磁极为N，磁感线在磁体外部是从N极出发回到S极；
图2中，由右手螺旋定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极，可以判断出线圈的绕线方向．
解：如图：
19．【知识点】伏安法测量小灯泡的电功率
【答案】 将滑动变阻器下面两个接线连入了电路 0.2 0.76 B 不同电压时小灯泡的实际功率不同
【详解】（1）[1]电压表测灯泡两端电压，所以和灯泡并联。滑动变阻器连接方法是“一上一下”，开关与C、D其中任何一个接线柱连接即可。如下图所示：
（2）[2] 闭合开关后，发现无论怎样移动滑片，小灯泡的亮度不变且很暗，两表示数不变，说明把滑动变阻器下面两个接线柱连入了电路，滑动变阻器等同于一个阻值较大的定值电阻。
（3）[3]因为小灯泡的额定电压为3.8V，额定功率小于1W，所以电流表量程选用0 ~ 0.6A，如图乙所示，电流表示数为0.2A。
[4] 当灯泡正常发光时的电压为3.8V，电流为0.2A，则小灯泡的额定功率为
[5]要测小灯泡大于额定功率的实际功率，灯泡两端需要更大的电压，因为小灯泡和滑动变阻器是串联，电源电压不变时，需要减小滑动变阻器两端的电压，如图可知滑片应该向B端滑动。
（4）[6] 测量小灯泡的电功率不需要多次测量求平均值，原因是小灯泡在不同电压下的功率是不同的。
20．【知识点】伏安法测量小灯泡的电功率
【答案】B；A；0.8
【详解】
(1)[1]为保护电路，闭合开关前，变阻器连入电路中电阻最大，即滑动变阻器的滑片P应置于B端。
(2)[2]灯在额定电压下的功率为额定功率，移动滑片P到某位置时，电压表的示数为2.2V，小于灯的额定电压2.5V，若想测量小灯泡的额定功率，应增大灯泡两端的电压，由串联电路电压的规律，应减小变阻器两端的电压，由分压原理，要减小变阻器连入电路中的电阻大小，即滑片向A端移动。
[3]图乙中，电流表选用小量程，分度值为0.02A，示数为0.32A，则小灯泡的额定功率为
P=UI=2.5V×0.32A=0.8W
21．【知识点】伏安法测电阻的探究实验、其他方法测电阻
【答案】 断开 断路 8
【详解】（1）[1]为了保护电路，在连接实物电路的过程中开关必须断开。
（2）[2]实验过程中，电流突然无示数，说明电路存在断路；电压表无示数，说明电路故障可能是滑动变阻器断路。
（3）[3]由乙图可知，电压表接的是小量程，分度值为0.1V，所以电压表读数为2.4V，此时电流为0.3A，所以电阻的阻值为
（4）[4]①将滑动变阻器滑到A端，此时只有电阻Rx接入电路，电压表测电源电压。闭合开关S，读出电压表的读数记为U，即电源电压为U；
②将滑动变阻器滑片移动到B端，此时电阻Rx和R串联，电压表测电阻Rx两端的电压。闭合开关S，读出电压表的读数记为U'，则滑动变阻器两端的电压为
U滑=U-U'
则电路中的电流为
③则被测电阻Rx的阻值为
22．【知识点】串联电路的电压规律、常见的电压值
【答案】（1）电源电压：U＝3×1.5 V＝4.5 V； （2分）
（2）闭合开关后电压表V1的示数：U1＝U－U2＝4.5 V－1.8 V＝2.7 V； （2分）
（3）电压表V1的示数比原来减小了0.2 V，此时电压表V1的示数为2.5 V，电压表V2的示数比原来减小了0.5 V，此时电压表V2的示数为1.3 V，此时电压表V的示数：UV＝U'1＋U'2＝2.5 V＋1.3 V＝3.8 V， （2分）
小灯泡L3两端电压：U3＝0.2 V＋0.5 V＝0.7 V。 （2分）
【解析】（1）电源由3节新的干电池串联而成，故电源电压：U＝3×1.5 V＝4.5 V；（2）由图可知，闭合开关后，两个灯泡串联接入电路，V1测L1两端的电压，V2测L2两端的电压，V测电源电压，闭合开关后电压表V1的示数：U1＝U－U2＝4.5 V－1.8 V＝2.7 V；（3）将另一个小灯泡L3接入A位置，三个灯泡串联，闭合开关后三个灯泡均发光，电压表V1测L1两端的电压，V2测L2两端的电压，V测L1、L2两端的总电压，电压表V1的示数比原来减小了0.2 V，此时电压表V1的示数为2.5 V，电压表V2的示数比原来减小了0.5 V，此时电压表V2的示数为1.3 V，则电压表V的示数：UV＝U'1＋U'2＝2.5 V＋1.3 V＝3.8 V，小灯泡L3两端电压：U3＝0.2 V＋0.5 V＝0.7 V。
23．【知识点】与欧姆定律有关的动态电路计算、动态电路中电表示数的变化
【答案】12．【解】由图甲可知，与串联，电压表测两端电压。
（1） 环境温度为时，电压表的示数为，根据欧姆定律可得，通过的电流：。
（2） 由图乙可知，当环境温度为时，热敏电阻的阻值为 ，根据欧姆定律可得，此时两端的电压：，因串联电路中总电压等于各分电压之和，所以电源电压：。
（3） 由图乙可知，被测环境温度为时，的阻值为 ，根据欧姆定律可得，此时通过电路的电流：，此时电压表的示数为。
【关键点拨】
本题考查串联电路的特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
【关键点拨】
本题考查串联电路的特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
