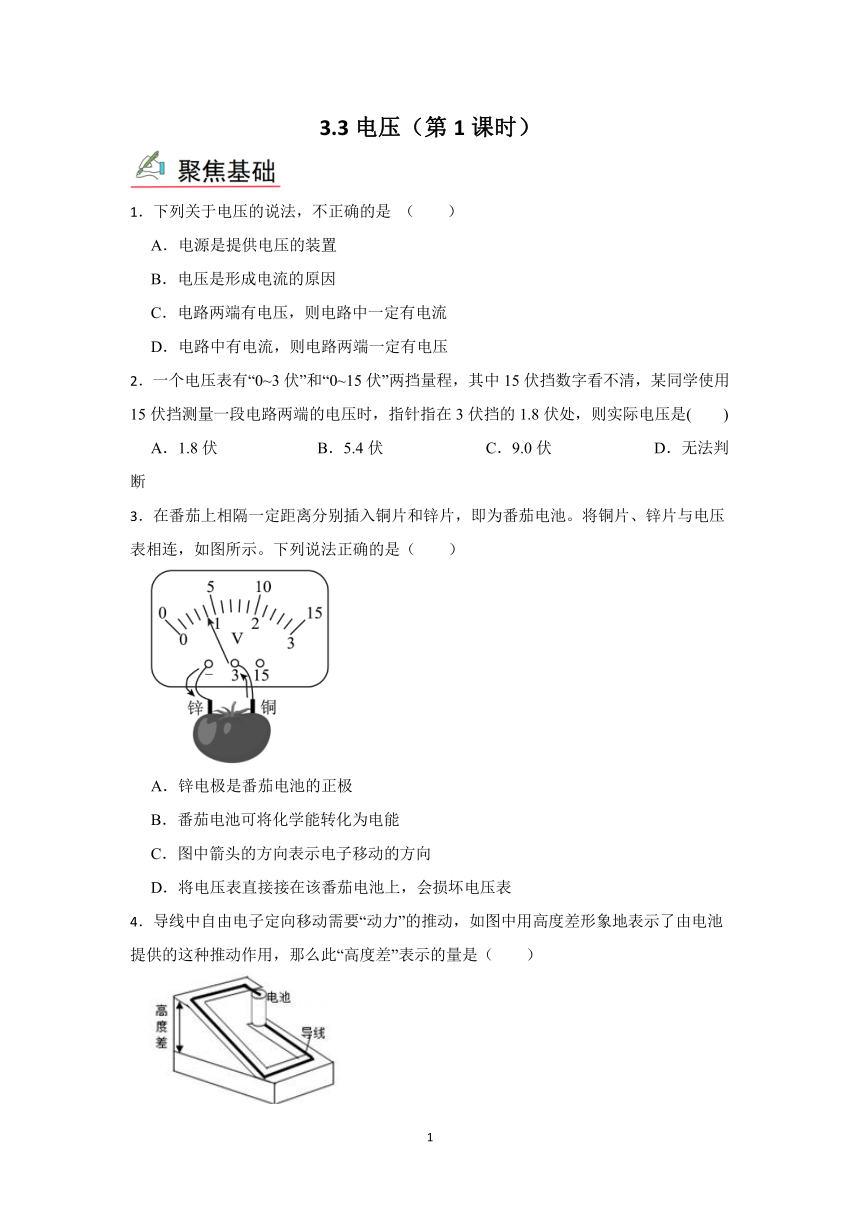

3.3电压（第1课时）
1．下列关于电压的说法，不正确的是 （　　）
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电路两端有电压，则电路中一定有电流
D．电路中有电流，则电路两端一定有电压
2．一个电压表有“0~3伏”和“0~15伏”两挡量程，其中15伏挡数字看不清，某同学使用15伏挡测量一段电路两端的电压时，指针指在3伏挡的1.8伏处，则实际电压是(　　)
A．1.8伏 B．5.4伏 C．9.0伏 D．无法判断
3．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池。将铜片、锌片与电压表相连，如图所示。下列说法正确的是（　　）
A．锌电极是番茄电池的正极
B．番茄电池可将化学能转化为电能
C．图中箭头的方向表示电子移动的方向
D．将电压表直接接在该番茄电池上，会损坏电压表

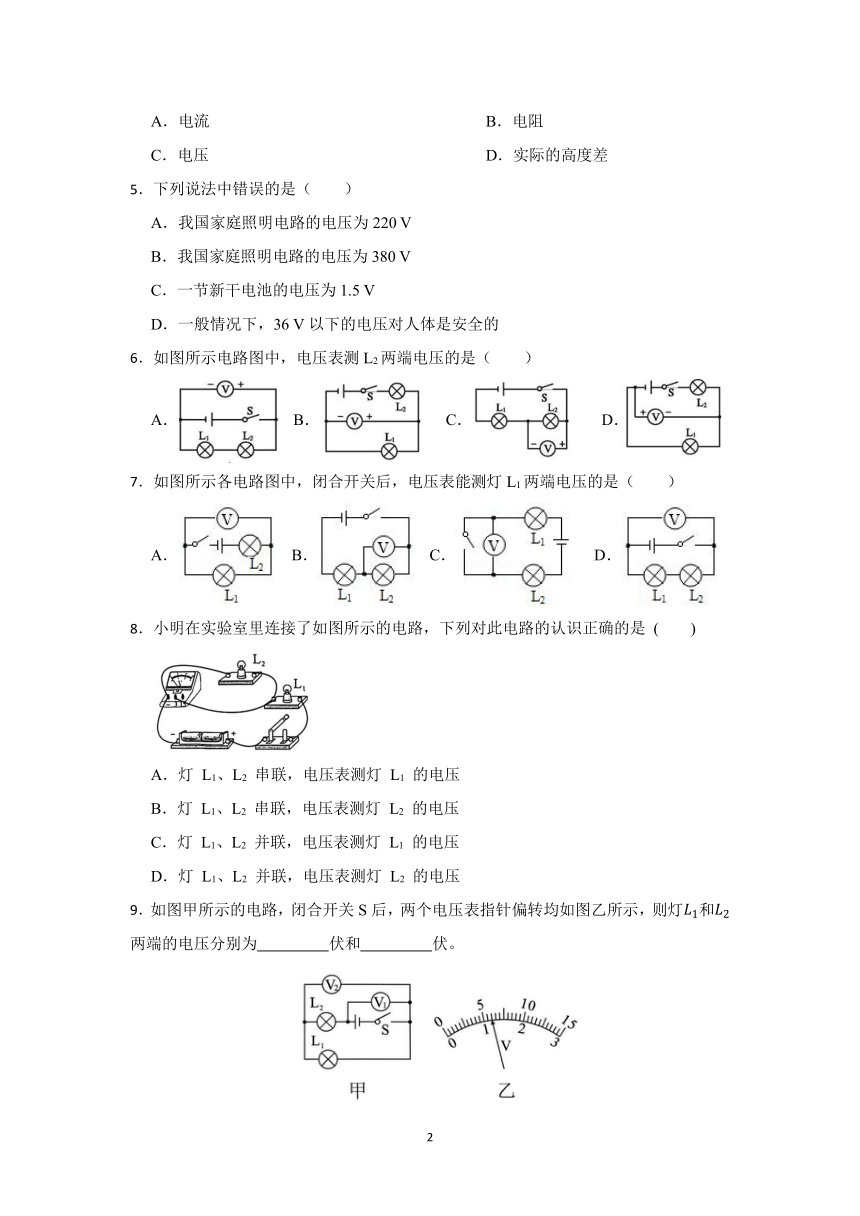

4．导线中自由电子定向移动需要“动力”的推动，如图中用高度差形象地表示了由电池提供的这种推动作用，那么此“高度差”表示的量是（　　）
A．电流 B．电阻
C．电压 D．实际的高度差
5．下列说法中错误的是（　　）
A．我国家庭照明电路的电压为220 V
B．我国家庭照明电路的电压为380 V
C．一节新干电池的电压为1.5 V
D．一般情况下，36 V以下的电压对人体是安全的
6．如图所示电路图中，电压表测L2两端电压的是（　　）
A． B．C． D．
7．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）
A． B． C． D．
8．小明在实验室里连接了如图所示的电路，下列对此电路的认识正确的是 (　　)
A．灯 L1、L2 串联，电压表测灯 L1 的电压
B．灯 L1、L2 串联，电压表测灯 L2 的电压
C．灯 L1、L2 并联，电压表测灯 L1 的电压
D．灯 L1、L2 并联，电压表测灯 L2 的电压
9．如图甲所示的电路，闭合开关S后，两个电压表指针偏转均如图乙所示，则灯和两端的电压分别为　 　伏和　 　伏。

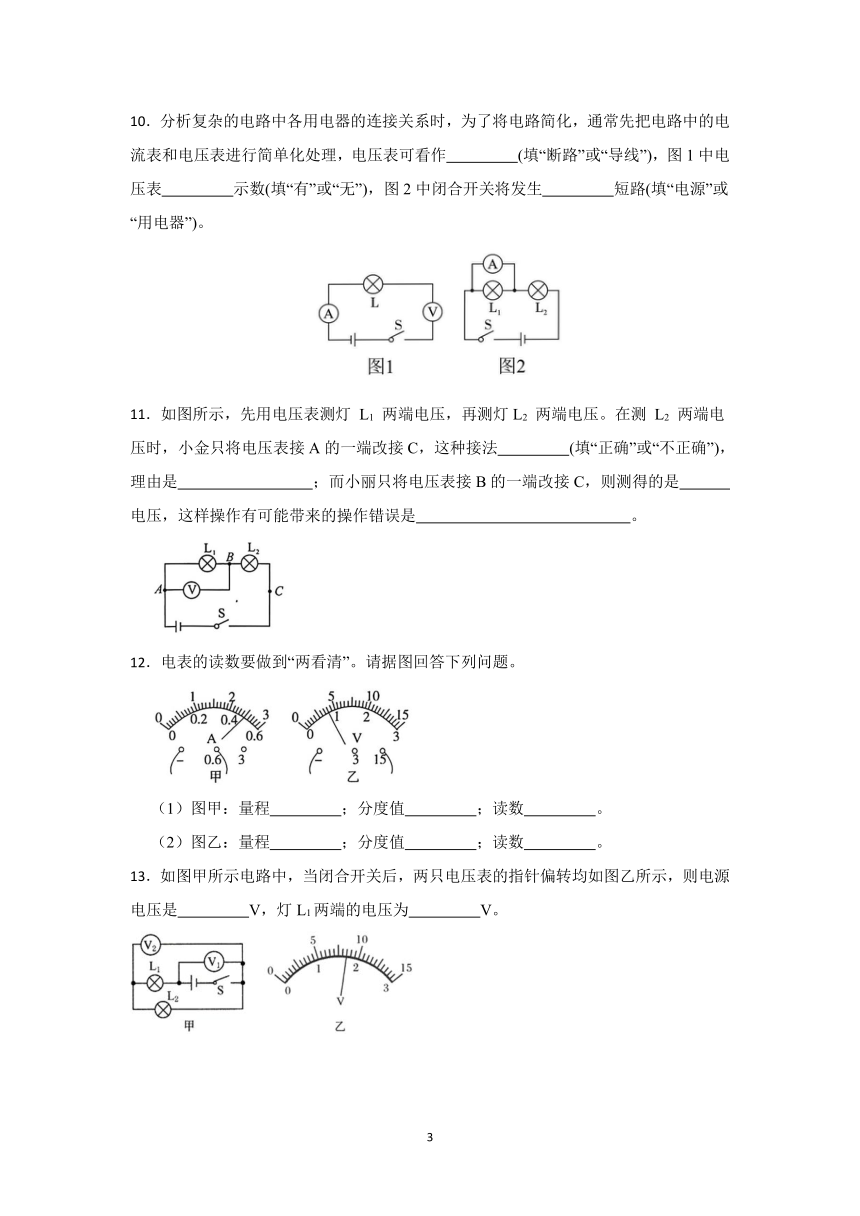

10．分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单化处理，电压表可看作　 　(填“断路”或“导线”)，图1中电压表　 　示数(填“有”或“无”)，图2中闭合开关将发生　 　短路(填“电源”或“用电器”)。
11．如图所示，先用电压表测灯 L1 两端电压，再测灯L2 两端电压。在测 L2 两端电压时，小金只将电压表接A的一端改接C，这种接法　 　(填“正确”或“不正确”)，理由是　 　；而小丽只将电压表接B的一端改接C，则测得的是　 　电压，这样操作有可能带来的操作错误是　 　。
12．电表的读数要做到“两看清”。请据图回答下列问题。
（1）图甲：量程　 　；分度值　 　；读数　 　。
（2）图乙：量程　 　；分度值　 　；读数　 　。
13．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电源电压是　 　V，灯L1两端的电压为　 　V。

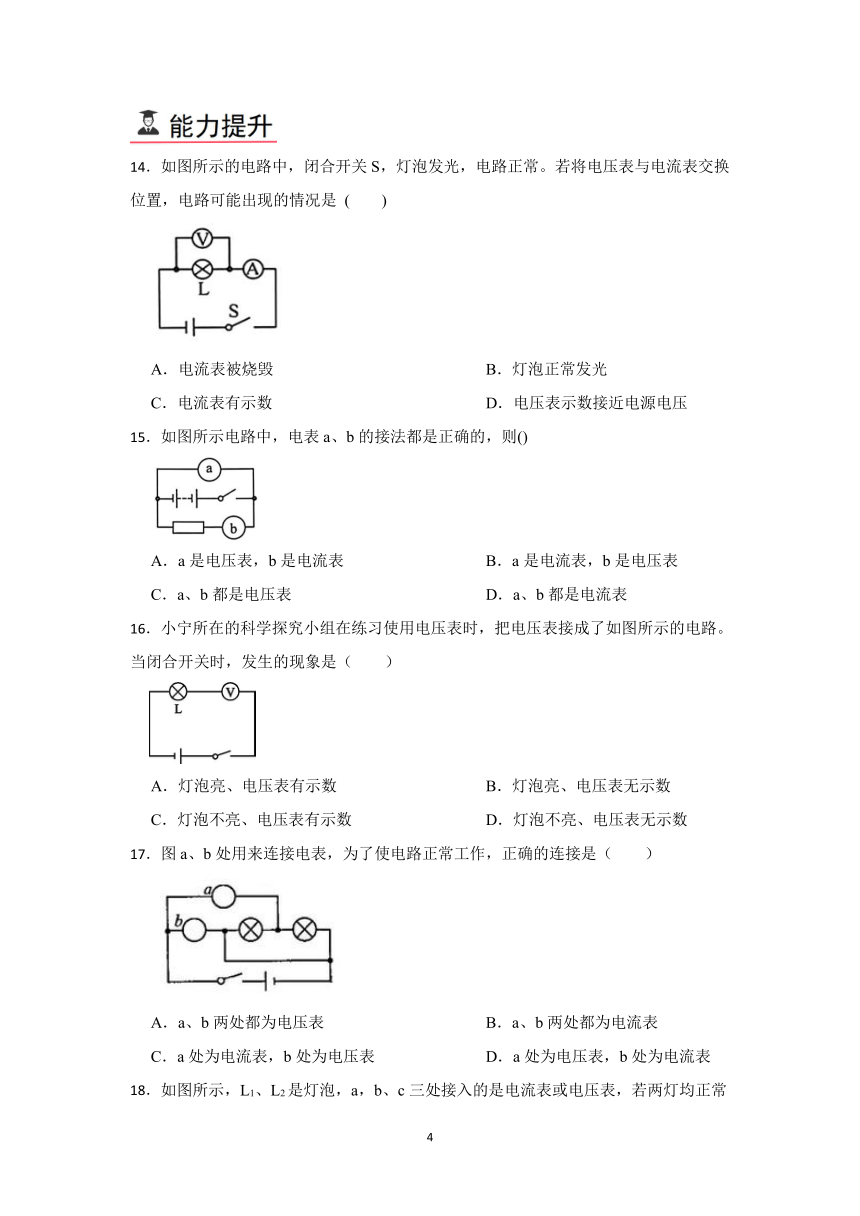

14．如图所示的电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是 (　　)
A．电流表被烧毁 B．灯泡正常发光
C．电流表有示数 D．电压表示数接近电源电压
15．如图所示电路中，电表a、b的接法都是正确的，则()
A．a是电压表，b是电流表 B．a是电流表，b是电压表
C．a、b都是电压表 D．a、b都是电流表
16．小宁所在的科学探究小组在练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时，发生的现象是（　　）
A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数
17．图a、b处用来连接电表，为了使电路正常工作，正确的连接是（　　）
A．a、b两处都为电压表 B．a、b两处都为电流表
C．a处为电流表，b处为电压表 D．a处为电压表，b处为电流表

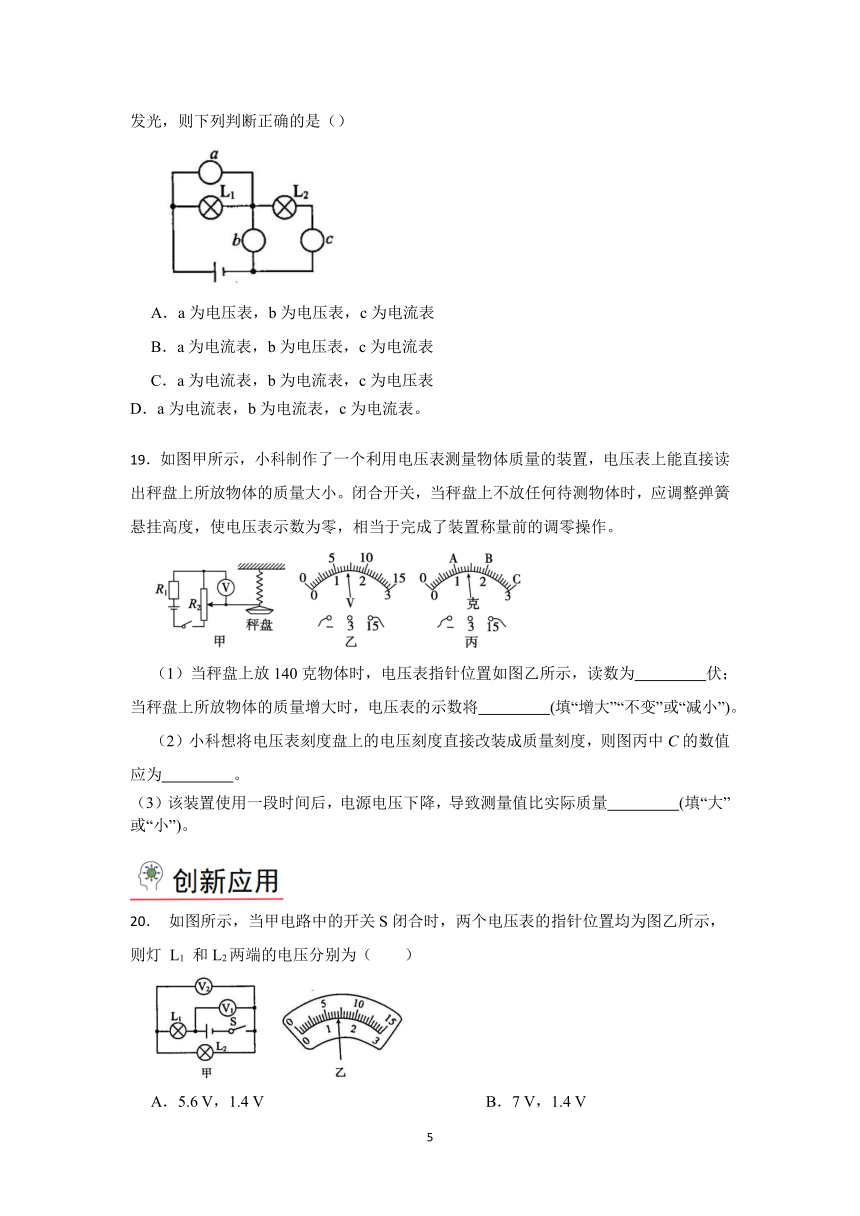

18．如图所示，L1、L2是灯泡，a，b、c三处接入的是电流表或电压表，若两灯均正常发光，则下列判断正确的是（）
A．a为电压表，b为电压表，c为电流表
B．a为电流表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表。
19．如图甲所示，小科制作了一个利用电压表测量物体质量的装置，电压表上能直接读出秤盘上所放物体的质量大小。闭合开关，当秤盘上不放任何待测物体时，应调整弹簧悬挂高度，使电压表示数为零，相当于完成了装置称量前的调零操作。
（1）当秤盘上放140克物体时，电压表指针位置如图乙所示，读数为　 　伏；当秤盘上所放物体的质量增大时，电压表的示数将　 　(填“增大”“不变”或“减小”)。
（2）小科想将电压表刻度盘上的电压刻度直接改装成质量刻度，则图丙中C的数值应为　 　。
（3）该装置使用一段时间后，电源电压下降，导致测量值比实际质量　 　(填“大”或“小”)。
20． 如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为图乙所示，则灯 L1 和L2两端的电压分别为（　　）
A．5.6 V，1.4 V B．7 V，1.4 V
C．1.4 V，7 V D．1.4 V，5.6 V
21． 如图所示的电路中，L1和L2是两只完全相同的灯泡，开关S闭合后，电压表 V1 的示数为 4 V，由此可知电压表 V2和V3的示数分别是（　　）
A．4 V，4 V B．4 V，8 V C．8 V，4 V D．8V，8 V
22．丰收季节，科学项目化学习小组在水果中平行插入两片不同金属制成的极板，组成了一个水果电池。他们讨论后提出影响水果电池电压的因素，利用铜片、锌片做电极的水果电池(图1)和电压传感器(精密电压测量仪)等器材进行实验。数据记录如下表：
实验组别 水果种类 电极插入深度/ cm 电极之间距离/ cm 测得 电压/V
1 哈密瓜 1.0 2.0 0.884
2 哈密瓜 1.0 4.0 0.885
3 哈密瓜 1.0 6.0 0.886
4 苹果 1.0 2.0 1.000
5 苹果 1.5 2.0 1.010
6 苹果 2.0 2.0 1.012
（1）图1中两极板为铜—锌的苹果电池的电压为　 　V。
（2）为探究电极之间距离对水果电池电压大小的影响，应选用实验　 　(填组别)进行对比。
（3）利用本次实验中的水果电池得到电压为3V的电源，有效的措施是　 　.
（4）发光二极管是一种特殊的电子元件，在电路中用 表示。当电流由正极经过发光二极管流向负极时，发光二极管发光；当电流由负极流入时，此时电路相当于断路，发光二极管不会发光。小科使用图1所示的水果电池和一红一绿两个发光二极管设计了一种变光指示灯。当铜片接P端，锌片接Q端时发红光；当铜片接Q端，锌片接P端时发绿光，则该变光指示灯的内部结构可能是下列中的____。 (填字母)
A． B．
C． D．
3.3电压（第1课时）
答案解析部分
1．【答案】C
【知识点】电压
【解析】【分析】根据电流和电压的关系分析判断。
【解答】A.电源为电路提供电压，故A正确不合题意；
B.电压是电路中形成电流的原因，故B正确不合题意；
C.电路两端有电压，且电路是通路，才会形成电流，故C错误符合题意；
D.电路中有电流，则电路两端一定有电压，故D正确不合题意。
故选D。
2．【答案】C
【知识点】电压的测量及电压表的使用
【解析】【分析】电压表两个量程共用一排刻度值，则二者所对的刻度值之比等于二者的量程之比。
【解答】根据题意可知，3V档的1.8V刻度所对的另一个刻度值为x，
则：；
解得：x=9V。
故选C。
3．【答案】B
【知识点】电流和电流的单位换算；电压的测量及电压表的使用
【解析】【分析】A.根据电压表的正确使用方法确定电源的正负极；
B.根据能量转化的知识判断；
C.根据电流方向确定电子移动的方向；
D.根据电压表的正确使用判断。
【解答】A．电压表指针正向偏转，根据“正进负出”的规律可知，与电压表正接线柱相连的为铜片，因此铜电极为电池的正极，故A错误；
B．番茄电池向外提供电能，将化学能转化为电能，故B正确；
C．番茄电池形成通路后，电流从正极流向负极，而电子从负极流向正极，即电子从锌电极流出，铜电极流入，故C错误；
D．根据图片可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该番茄电池上，不会损坏电压表，故D错误。
故选B。
4．【答案】C
【知识点】电压
【解析】【分析】电源是提供电压的装置，电压是形成电流的原因。电流是电子定向移动形成的。电阻是阻碍电子运动的。
【解答】 高度差形象地表示了由电池提供的这种推动作用， 电池是提供电压的装置，所以“高度差”表示的是电压。故选：C。
5．【答案】B
【知识点】电压
【解析】【分析】根据有关电压的知识分析判断。
【解答】我国家庭照明电路的电压为220 V，故A正确不合题意，B错误符合题意；
一节新干电池的电压为1.5 V，故C正确不合题意；
一般情况下，36 V以下的电压对人体是安全的，故D正确不合题意。
故选B。
6．【答案】C
【知识点】电压的测量及电压表的使用
【解析】【分析】根据电压表的使用方法分析判断。
【解答】A.电压表与电源并联，测电源电压，也就是总电压，故A不合题意；
B.电压表与灯泡L1并联，测L1的电压，故B不合题意；
C.电压表与灯泡L2并联，且正负接线柱连接正确，故C符合题意；
D.电压表与灯泡L1并联，且正负接线柱接反，故D不合题意。
故选C。
7．【答案】A
【知识点】电压的测量及电压表的使用
【解析】【分析】电压表要与被测的用电器并联，据此分析判断。
【解答】A.两个灯泡串联，电压表与L1并联，测L1的电压，故A正确；
B.两个灯泡串联，电压表与L2并联，测L2的电压，故B错误；
C.当开关闭合后，电压表被开关短路，示数为零，故C错误；
D.两个灯泡串联，电压表与电源并联，测电源电压，故D错误。
故选A。
8．【答案】B
【知识点】电压的测量及电压表的使用
【解析】【分析】用电器首尾相连为串联，并排连接在电路两点之间为并联。电压表与被测的用电器并联，据此分析判断。
【解答】根据图片可知，灯泡L1和L2首尾相连，即二者串联。电压表并联在灯泡L2两端，则测L2的电压，故B正确，而A、C、D错误。
故选B。
9．【答案】1.2；4.8
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】 （1）分析电路结构，弄清电压表V1、V2测电路中哪部分电路电压。
（2）确定两个电压表的量程，然后读出电压表的读数。
（3）根据串并联电路的规律特点，求出电灯L1和L2两端的电压。
【解答】 （1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压；
（2）两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
则电压表V1的量程是0～15V，分度值为0.5V，示数UV 1=6V；
电压表V2的量程是0～3V，分度值为0.1V，示数UV 2=1.2V；
（3）电压表V2测L1两端的电压，所以L1两端的电压U1=UV 2=1.2V；
由于L1、L2串联，由串联电路的特点可知，L2两端的电压U2=UV 1-UV 2=6V-1.2V=4.8V；
10．【答案】断路；有；用电器
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】电流表相当于导线，所以测量电流时，电流表因串联在电路中，不能并联。
【解答】电压表阻值很大，电流不易通过，所以看作是断路。
图1中电压表串联进电路，由串联电路的分压特点可知，电压表电阻大，分压大，所以电压表不仅由示数，且示数约为电源电压。
图2中电流表与并联，电流表阻值很小，相当于导线，会导致短路，即用电器短路，因电路中还有一个用电器，所以不会导致电源短路。
11．【答案】不正确；接线柱接反了；电源电压；电源电压过大烧毁电压表
【知识点】电压的测量及电压表的使用
【解析】【分析】（1）根据电压表接线“正进负出”的规律分析；
（2）串联电路的总电压等于各处电压之和，即总电压大于任何一个用电器两端的电压。
【解答】（1）根据图片可知，A原来与正极相连，应该为“+”接线柱。将A改接到C后，它又与负极相连，即接线柱接反了，则接法错误；
（2） 小丽只将电压表接B的一端改接C， 此时电压表测电源电压，而电源电压肯定大于L2的电压，可能会导致电源电压过大烧毁电压表。
12．【答案】（1）0-0.6A；0.02A；0.5A
（2）0-15V；0.5V；4V
【知识点】电流的测量及电流表的使用；电压的测量及电压表的使用
【解析】【分析】根据电表选择的接线柱确定使用的量程和分度值，根据指针位置读出示数。
【解答】（1）图甲：电流表接0.6的接线柱，则量程为0-0.6A，分度值为0.02A，示数为0.5A；
（2）图乙：电压表选择15的接线柱，则量程为0-15V，分度值为0.5V，示数为4V。
13．【答案】8.5；6.8
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；根据串联电路的电压特点确定两电压表的量程并读数，从而得到电源电压以及两灯的电压。
【解答】 由电路图可知，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。
因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；
而两个电压表指针偏转相同，所以电压表V1的量程是0～15V，分度值为0.5V，示数为8.5V，即电源电压U=8.5V；
电压表V2的量程是0～3V，分度值为0.1V，示数1.7V，即L2两端的电压U2=1.7V，
由串联电路的特点可知，L1两端的电压：U1=U-U2=8.5V-1.7V=6.8V。
14．【答案】D
【知识点】电压的测量及电压表的使用
【解析】【分析】电流表的内阻很小，电压表的内阻很大，据此分析判断。
【解答】根据图片可知，电流表和电压表交换位置后，电压表与灯泡串联，电流表与灯泡并联。
因为电压表的内阻很大，所以通过电路的电流很小，因此电流表没示数，灯泡不发光。此时电压表并联在电源两端，则示数接近电源电压。
故D正确，而A、B、C错误。
故选D。
15．【答案】A
【知识点】电流的测量及电流表的使用；电压的测量及电压表的使用
【解析】【分析】电流表与用电器串联，电压表与用电器并联。
【解答】根据图片可知，a与电源并联，应该为电压表；b与电阻串联，应该为电流表，故A正确，而B、C、D错误。
故选A。
16．【答案】C
【知识点】电压的测量及电压表的使用
【解析】【分析】根据电压表的特点和使用方法分析判断。
【解答】根据图片可知，灯泡L与电压表串联。由于电压表的内阻很大，因此通过灯泡的电流很小，则灯泡不亮。由于串联电路中电压与电阻成正比，因此电压表几乎分得全部电压，即示数接近电源电压。
故选C。
17．【答案】C
【知识点】电流的测量及电流表的使用；电压的测量及电压表的使用
【解析】【分析】电流表内阻很小，相当于导线；电压表内阻很大，相当于断路。根据图片确定通过灯泡的电流路径，据此判断即可。
【解答】因为电流从正极流出，若b处为电流表则会使电源短路，所以b处只能连接电压表；这时电流经a电表后分别进入灯泡，则a电表是串联在干路上的，因此a处为电流表，b处为电压表。
故C正确，而A、B、D错误。
故选C。
18．【答案】A
【知识点】电流的测量及电流表的使用；电压的测量及电压表的使用
【解析】【分析】电流表与用电器串联，电压表与用电器并联，据此分析判断。
【解答】由图可知，a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，所以应为电压表；c表跟灯泡L2串联，所以应为电流表。
故A正确，而B、C、D错误。
故选A。
19．【答案】（1）7；增大
（2）300
（3）小
【知识点】电压的测量及电压表的使用；欧姆定律及其应用
【解析】【分析】 （1）①电压表的读数，明确量程以及分度值，然后读数；
②当物体质量增大时，根据滑片的移动方向确定电压表并联的阻值变化，根据U=IR分析电压表的示数变化即可；
（2）根据欧姆定律可知电压表示数所测质量的关系，根据指针的分布确定最大量程。
（3）由图甲可知，R1与R2串联，电压表测量R2上半段电阻两端的电压。由于电压表内阻很大，相当于断路，所以指针位置变化时，电路的总电阻不变。电源电压减小时，根据欧姆定律可知电路中的电流变化和电压表的测量值变化。
【解答】 （1）①由图乙可知，电压表所选量程为0-15V，分度值为0.5V，所以图乙的读数为：7V；
②当秤盘上物体的质量增大时，变阻器的滑片向下移动，则电压表并联部分的阻值变大。根据U=IR可知，电压表的示数增大。
（2）电路的总电阻不变，由欧姆定律可知，电路中的电流不变，由U=IR可知，电压表的示数与所测电阻成正比，即与所测质量成正比。根据题目的信息，当电压表示数为7V时，测量的物体为140g，此时电压表每个小格对应着10g，所以当最大示数为15V时，对应的质量为300g；
（3）由图甲可知，R1与R2串联，电压表测量R2上半段电阻两端的电压。由于电压表内阻很大，相当于断路，所以指针位置变化时，电路的总电阻不变。该装置使用一段时间后，由于电源电压下降，由欧姆定律可知，电路中的电流减小，根据U=IR可知电压表示数偏小，即测量值比实际质量偏小。
20．【答案】A
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】根据甲图确定电路的串并联关系，以及电表所测的物理量，根据串联电路的电压特点比较示数大小，再根据乙图读出对应的示数，最后根据U总=U1+U2计算两个灯泡的电压即可。
【解答】根据甲图可知，灯泡L1和L2串联，电压表 V1测的是电源电压，电压表 V2测的是L2两端的电压。
根据串联电路的电压特点可知，电压表 V1的示数应大于电压表 V2的示数。
根据乙图可知，电压表 V1应选的量程是0~15V，其分度值是0.5V，示数为7V，即电源电压为7 V；
电压表 V2选的量程是0~3 V，其分度值是0.1V，示数为1.4V，即L2 两端的电压为1.4 V，
所以灯泡L1两端的电压为：U1=U总-U2=7V-1.4V=5.6V。
故A正确，而B、C、D错误。
故选A。
21．【答案】C
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】首先根据图片确定电路的串并联关系，以及电压表所测的物理量。然后根据串联电路的分压规律确定两个灯泡的电压大小，最后根据串联电路电压特点计算总电压即可。
【解答】根据图片可知， L1和L2 串联，V1测量L2两端的电压，V3测量 L2两端的电压，V2测量电源电压。
由串联电路分压原理，L1和L2是两只完全相同的灯泡，则电阻相同，
根据串联电路电压与电阻成正比的规律可知，V1的示数为4 V，所以 V3的示数也为4 V；
则电路的总电阻：U总=U1+U2=4 V+4V=8V，
所以 V2的示数为8V。
故C正确，A、B、D错误。
故选C。
22．【答案】（1）0.6
（2）1、2、3
（3）将3个电极插入深度为1cm，电极之间距离为2cm组成的苹果电池串联起来
（4）C
【解析】【分析】 （1）根据电压表的使用规则来读数；
（2）根据控制变量法的要求选择对照实验。
（3）将水果电池串联，可以增大电压。
（4）根据发光二极管的符号解答。根据两种二极管的发光情况判断接线情况即可。
【解答】 （1）图-1中，电压表的量程为0-3V，分度值为0.1V，则两极板为铜—锌的苹果电池的电压为0.6V。
（2）为探究电极之间距离对水果电池电压大小的影响，应该控制水果种类、电极插入深度相同，只改变电极之间的距离，应选用实验1、2、3进行对比。
（3）利用本次实验中的水果电池得到电压为3V的电源，有效的措施是将3个电极插入深度为1cm，电极之间距离为2cm组成的苹果电池串联起来。
（4）① 发光二极管是一种特殊的电子元件，在电路中用 表示；
②由于二极管具有单项导电性，且红色发光时，绿色不发光，绿色发光时红色不发光，那么二者不可能为串联，即二者为并联。
当铜片（正极）接P端，锌片（负极）接Q端时发红光； 当铜片（正极）接Q端，锌片（负极）接P端时发绿光，则如下图所示：
故选C。
