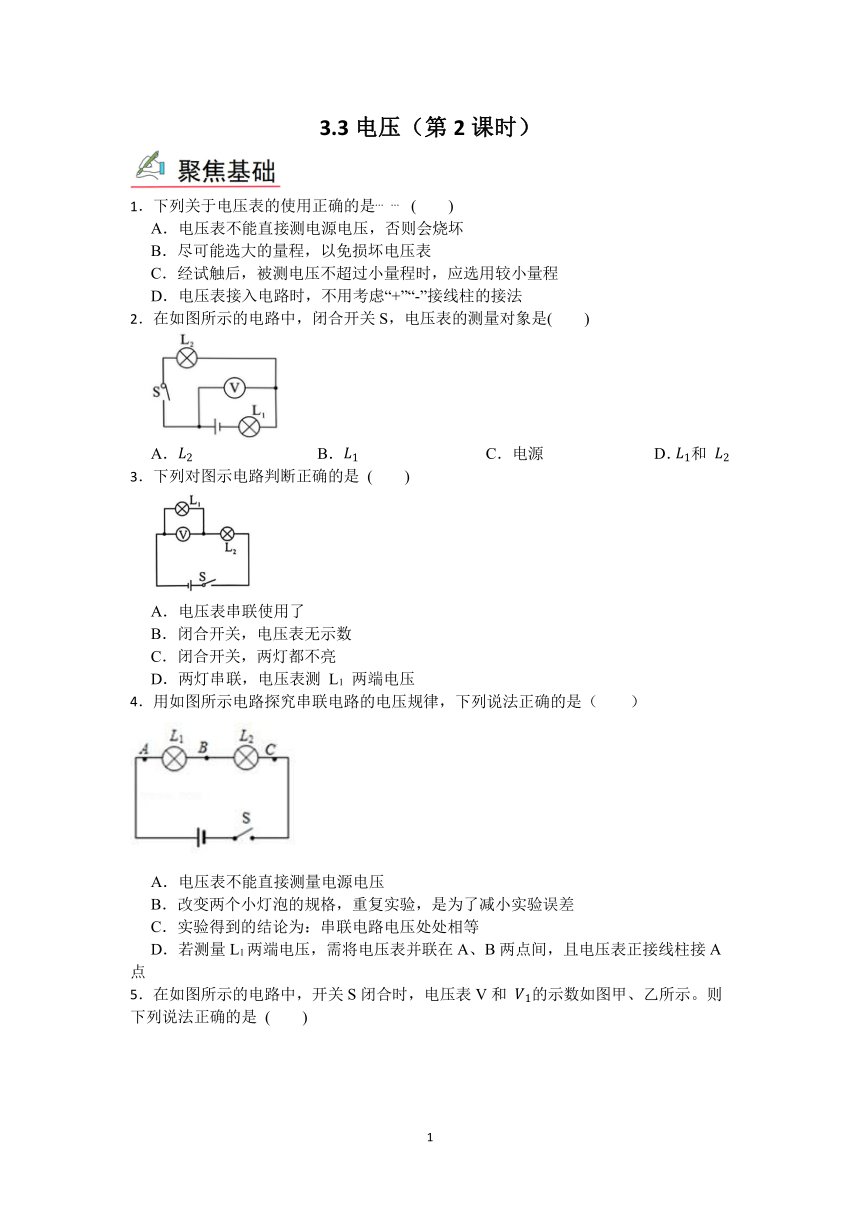

3.3电压（第2课时）
1．下列关于电压表的使用正确的是 (　　)
A．电压表不能直接测电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“+”“-”接线柱的接法
2．在如图所示的电路中，闭合开关S，电压表的测量对象是(　　)
A． B． C．电源 D．和
3．下列对图示电路判断正确的是 (　　)
A．电压表串联使用了
B．闭合开关，电压表无示数
C．闭合开关，两灯都不亮
D．两灯串联，电压表测 L1 两端电压
4．用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）
A．电压表不能直接测量电源电压
B．改变两个小灯泡的规格，重复实验，是为了减小实验误差
C．实验得到的结论为：串联电路电压处处相等
D．若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点

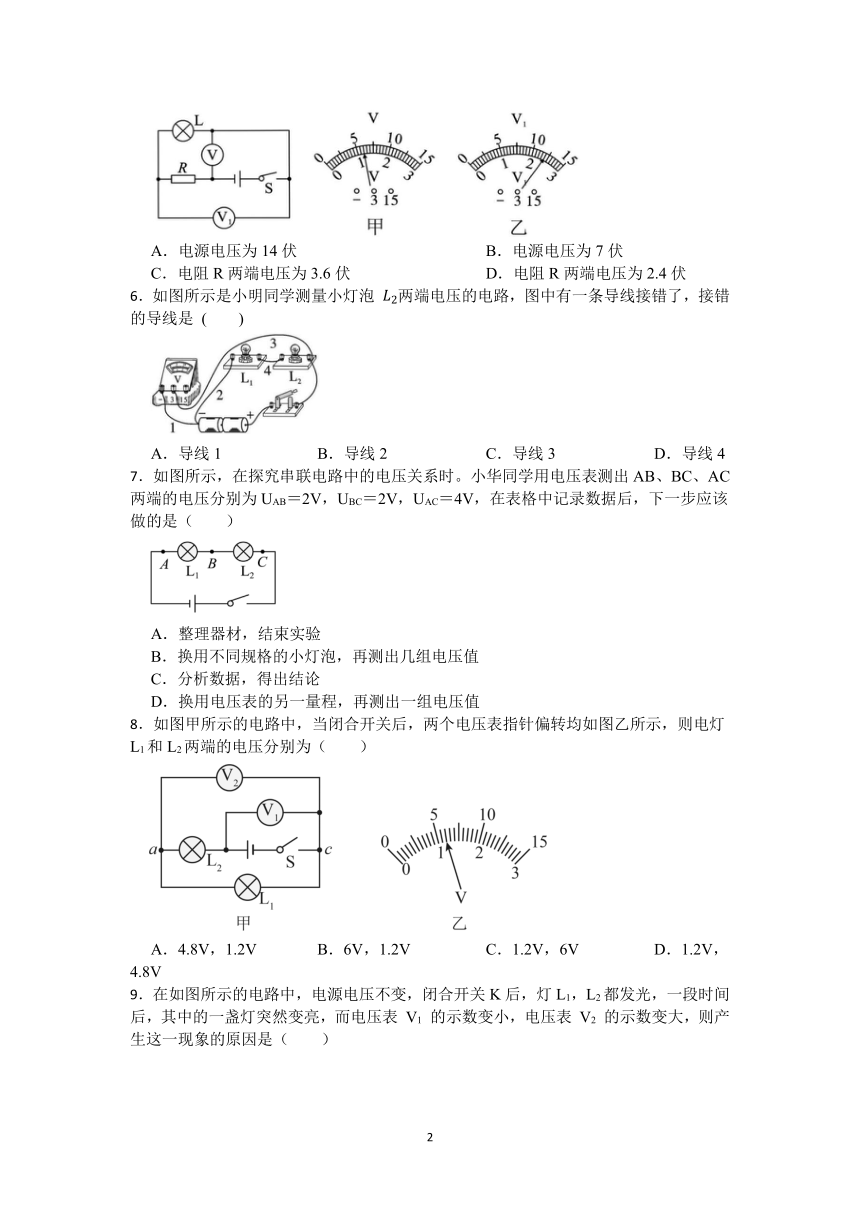

5．在如图所示的电路中，开关S闭合时，电压表V和 的示数如图甲、乙所示。则下列说法正确的是 (　　)
A．电源电压为14伏 B．电源电压为7伏
C．电阻R两端电压为3.6伏 D．电阻R两端电压为2.4伏
6．如图所示是小明同学测量小灯泡 两端电压的电路，图中有一条导线接错了，接错的导线是 (　　)
A．导线1 B．导线2 C．导线3 D．导线4
7．如图所示，在探究串联电路中的电压关系时。小华同学用电压表测出AB、BC、AC两端的电压分别为UAB＝2V，UBC＝2V，UAC＝4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电压值
C．分析数据，得出结论
D．换用电压表的另一量程，再测出一组电压值
8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（　　）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V

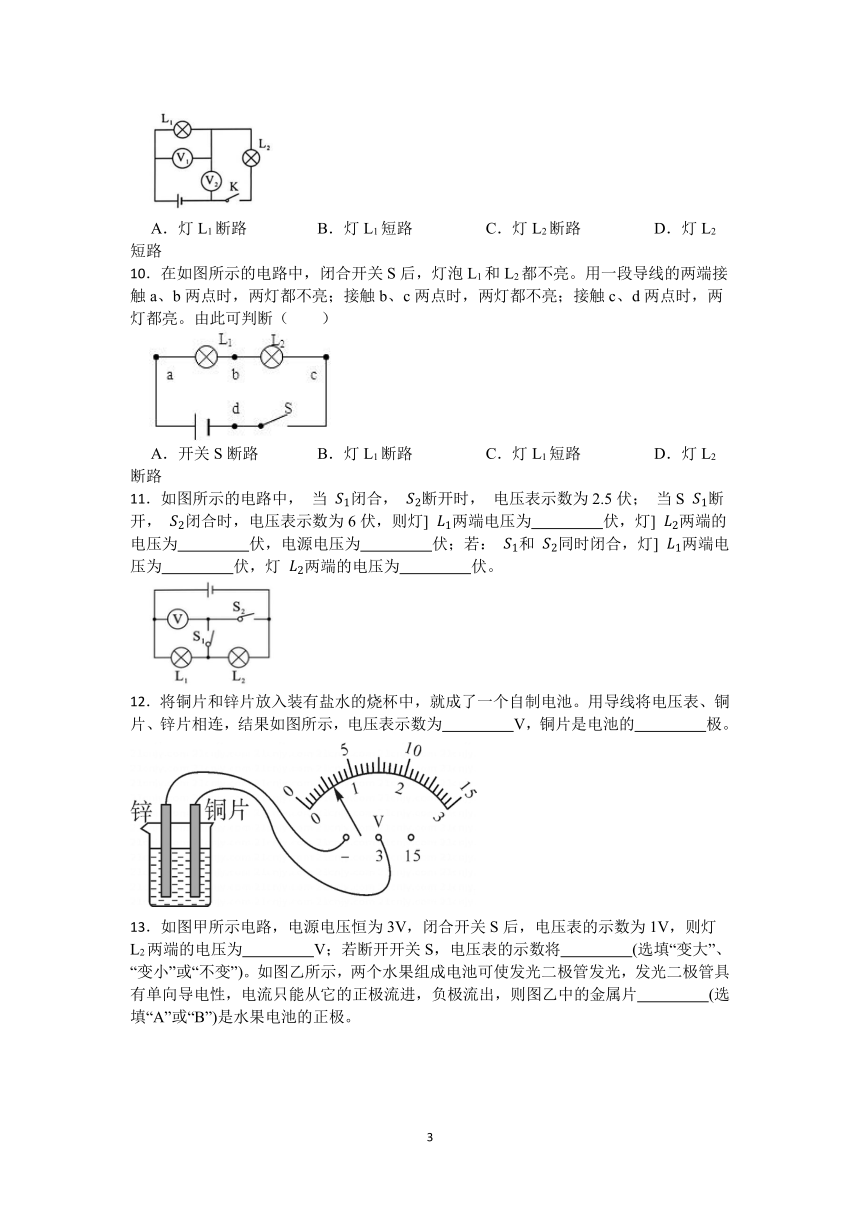

9．在如图所示的电路中，电源电压不变，闭合开关K后，灯L1，L2都发光，一段时间后，其中的一盏灯突然变亮，而电压表 V1 的示数变小，电压表 V2 的示数变大，则产生这一现象的原因是（　　）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
10．在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。由此可判断（　　）
A．开关S断路 B．灯L1断路 C．灯L1短路 D．灯L2断路
11．如图所示的电路中， 当 闭合， 断开时， 电压表示数为2.5伏； 当S 断开， 闭合时，电压表示数为6伏，则灯] 两端电压为　 　伏，灯] 两端的电压为　 　伏，电源电压为　 　伏；若： 和 同时闭合，灯] 两端电压为　 　伏，灯 两端的电压为　 　伏。
12．将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池。用导线将电压表、铜片、锌片相连，结果如图所示，电压表示数为　 　V，铜片是电池的　 　极。

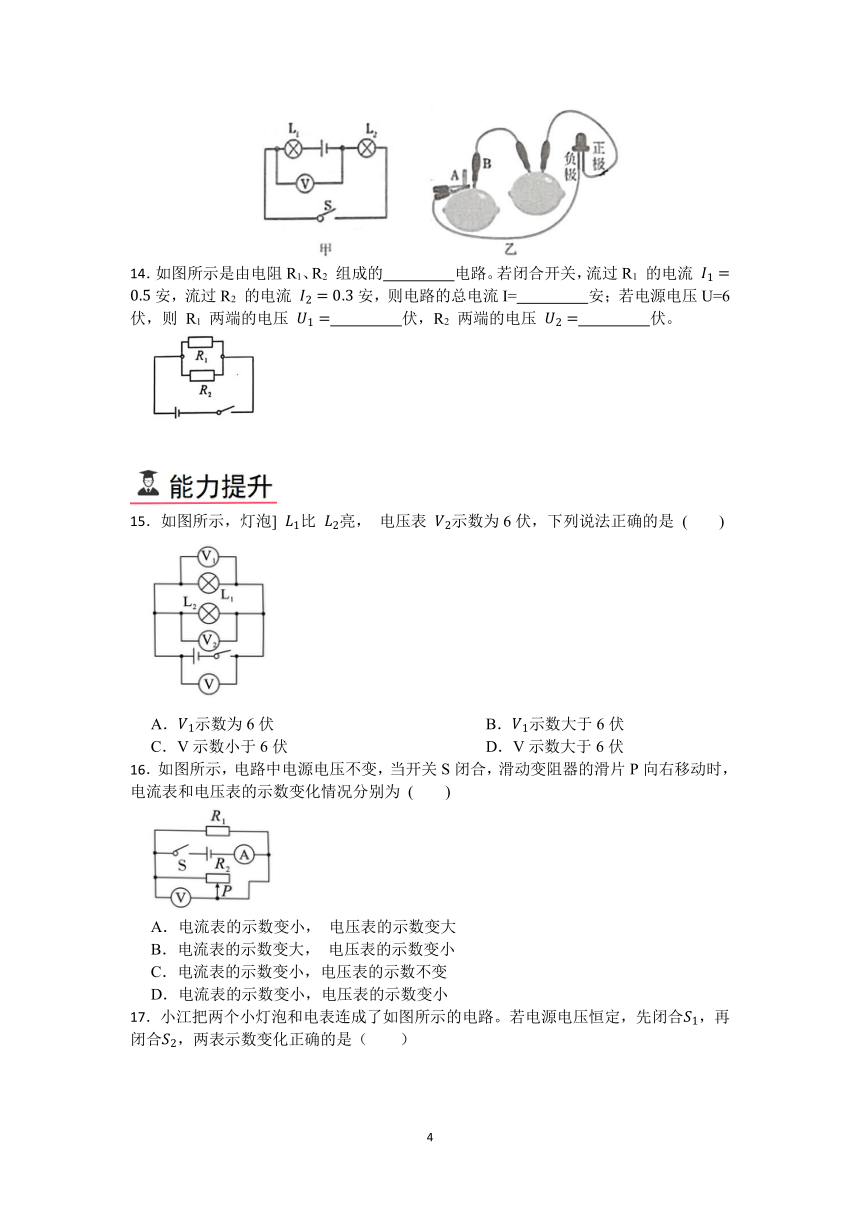

13．如图甲所示电路，电源电压恒为3V，闭合开关S后，电压表的示数为1V，则灯L2两端的电压为　 　V；若断开开关S，电压表的示数将　 　(选填“变大”、“变小”或“不变”)。如图乙所示，两个水果组成电池可使发光二极管发光，发光二极管具有单向导电性，电流只能从它的正极流进，负极流出，则图乙中的金属片　 　(选填“A”或“B”)是水果电池的正极。
14．如图所示是由电阻R1、R2 组成的　 　电路。若闭合开关，流过R1 的电流 安，流过R2 的电流 安，则电路的总电流I=　 　安；若电源电压U=6伏，则 R1 两端的电压 　 　伏，R2 两端的电压 　 　伏。
15．如图所示，灯泡] 比 亮， 电压表 示数为6伏，下列说法正确的是 (　　)
A．示数为6伏 B．示数大于6伏
C．V示数小于6伏 D．V示数大于6伏
16．如图所示，电路中电源电压不变，当开关S闭合，滑动变阻器的滑片P向右移动时， 电流表和电压表的示数变化情况分别为 (　　)
A．电流表的示数变小， 电压表的示数变大
B．电流表的示数变大， 电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小

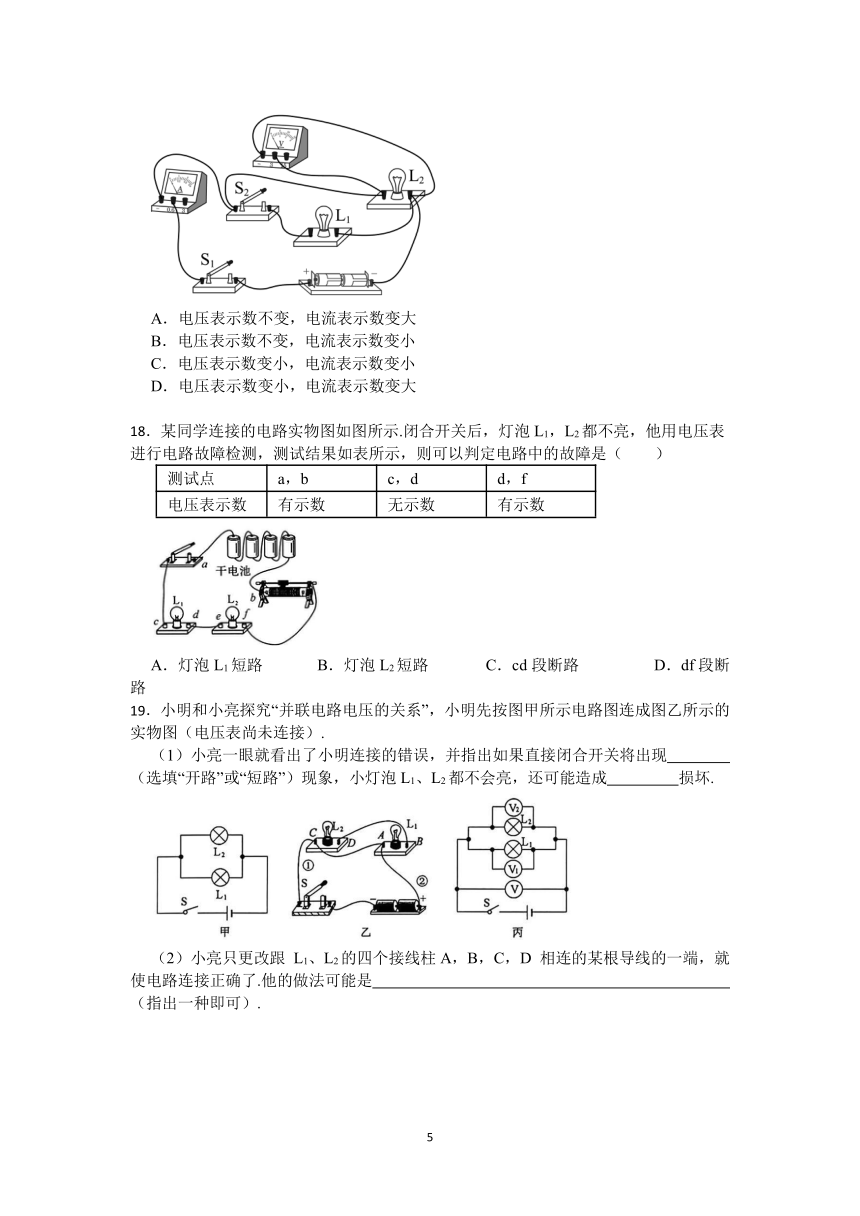

17．小江把两个小灯泡和电表连成了如图所示的电路。若电源电压恒定，先闭合，再闭合，两表示数变化正确的是（　　）
A．电压表示数不变，电流表示数变大
B．电压表示数不变，电流表示数变小
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
18．某同学连接的电路实物图如图所示.闭合开关后，灯泡L1，L2都不亮，他用电压表进行电路故障检测，测试结果如表所示，则可以判定电路中的故障是（　　）
测试点 a，b c，d d，f
电压表示数 有示数 无示数 有示数
A．灯泡L1短路 B．灯泡L2短路 C．cd段断路 D．df段断路
19．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙所示的实物图（电压表尚未连接）.
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现　 　（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成　 　损坏.
（2）小亮只更改跟 L1、L2的四个接线柱A，B，C，D 相连的某根导线的一端，就使电路连接正确了.他的做法可能是　 　（指出一种即可）.
（3）接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，电压表 V1 的示数如图丁所示，则电压表 V的示数是　 　V，V2 的示数是　 　V.
20．在探究“探究串联电路中电压的特点”实验中。
（1）要用电压表测灯两端的电压，连接电路如图甲所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确　 　。
（2）连接正确后闭合开关，两灯均不发光。小战猜想是灯泡灯丝断了，在保证电路安全的情况下，用一根导线的两端在灯两端接线柱处同时试触，若看到灯泡　 　（选填“发光”或“不发光”），说明小战猜想正确；
（3）按如下步骤进行了操作：
①按如乙图所示的电路连接电路；
②闭合开关S，用电压表测出两端的电压；
③在测量两端的电压时，为节省时间采用以下法：电压表所接的B接点不动，只断开A接点，将电压表与A点连接的一端改接到C接点上；
④测出AC间的电压；
实验次数 /A /A /A
1 2.0 1.0 3.0
2 3.0 1.5 4.5
你认为用步骤③的方法　 　（选填“能”或“不能”）测出两端的电压，这是因为　 　；
（4）多次测出AB、BC、AC间的电压，分析实验数据得出结论：串联电路中，电源两端的电压等于　 　。
（5）实验结束后，小雨在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，如图丙所示，这样就制成了一个盐水电池。观察电压表的指针偏转情况可知，锌片是盐水电池的　 　极。
21．在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该　 　。图甲是小明已经完成部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压　 　。
（2）图乙所示的电路图中，电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为　 　V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论　 　（选填“科学”或“不科学”），接下来应该进行的操作是　 　。
A．更换不同规格的灯泡，多次实验
B．将L1、L2的位置交换，再次探究
C．保持电源、灯泡不变，多测量几次电路中三处的电压
（4）小明发现家里客厅的灯L1比卧室L2的灯亮，两灯对应的电压U1和U2的大小关系是U1　 　 U2（选填“>”、“=”或“<”）。
（5）接下来小明继续探究“串联电路电压规律”实验。实验中为了节省时间，利用原来的电路图，如图丁所示，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法　 　（选填“能”或“不能”）测出L2两端的电压，理由是　 　。
3.3电压（第2课时）
答案解析部分
1．【答案】C
【知识点】电压的测量及电压表的使用
【解析】【分析】 根据电压表的使用方法分析答题；电压表要与被测电路并联，使用电压表时要选择合适的量程，电压表正负接线柱不能接反。
【解答】 A.选择合适的量程，可以用电压表直接测量电源电压，故A错误；
B.使用电压表测电压时，应选择合适的量程，选择的量程不能太大，如果选择的量程太大，测量误差较大，故B错误；
C.经试触后，被测电压不超过小量程时，应选用较小量程，这样既可以保证安全，又可以减小测量误差，故C正确；
D.电压表接入电路时，要注意正负接线柱不要接反，否则电表将反向偏转，故D错误；
故选C。
2．【答案】A
【知识点】电压的测量及电压表的使用
【解析】【分析】电压表应该与被测的用电器并联。
【解答】根据图片可知，电压表并联在灯泡L2的两端，则测灯泡L2的电压，故A正确，而B、C、D错误。
故选A。
3．【答案】D
【知识点】电压的测量及电压表的使用
【解析】【分析】 根据电路图知，两灯串联，电压表测 L1 两端电压，据此分析。
【解答】 根据电路图知，两灯串联，电压表测L1 两端电压，电压表并联在L1 两端，闭合开关测量L1 两端电压，故D正确，ABC错误。
故选D。
4．【答案】D
【知识点】串、并联电路的电压特点
【解析】【分析】根据对串联电路电压规律的理解分析判断。
【解答】A.电压表可以直接测量电源电压，故A错误；
B.改变两个小灯泡的规格，重复实验，是为了得到电压的规律，故B错误；
C.实验得到的结论为：在串联电路中，总电压等于各处电压之和，故C错误；
D.若测量L1两端电压，需将电压表并联在A、B两点间，且电压表正接线柱接A点，故D正确。
故选D。
5．【答案】C
【知识点】串、并联电路的电压特点
【解析】【分析】 由图可知：灯泡L和电阻R是串联的，电压表V1是测量灯泡L和电阻R两端的总电压，电压表V1是测量灯泡两端的电压；
（1）首先根据串联电路的电压特点确定电压表使用的量程，确定每一个大格和每一个小格代表的示数，根据读出电压表示数；
（2）串联电路两端的总电压等于各串联导体两端的电压之和，据此即可求出R两端的电压。
【解答】 由图可知：灯泡L和电阻R是串联的，电压表V1是测量灯泡L和电阻R两端的总电压，电压表V1是测量灯泡两端的电压；
（1）由于串联电路两端的总电压等于各串联导体两端的电压之和，则电压表V1的示数小于电压表V的示数；
由图甲乙可知：电压表V1指针偏转比电压表V指针偏转大，
所以电压表V使用的量程是0～15V，每一个大格代表5V，每一个小格代表0.5V，示数是6V；故AB错误；
电压表V1使用的量程是0～3V，每一个大格代表1V，每一个小格代表0.1V，示数是2.4V。
则电阻R两端的电压：U2=U-U1=6V-2.4V=3.6V；
故C正确，D正确。
故选C。
6．【答案】C
【知识点】电压的测量及电压表的使用
【解析】【分析】 电压表并联在电路中，并要注意其正负接线柱的接法和量程的选择。
【解答】 要测量小灯泡L1两端的电压，需将电压表与L1并联，由图知，电压表所测的是两盏灯泡的总电压，应将3挪到L1右边的接线柱处。
故选C。
7．【答案】B
【知识点】串联电路的电压规律
【解析】【解答】完整试验应该经过多次重复的试验操作验证试验结论的普遍性，避免偶然误差，所以应换用不同规格的小灯泡，再测出几组电压值，故ACD不符合题意，B符合题意。
故选B。
【分析】试验的正确操作步骤：提出问题、作出假设、设计实验，进行试验、得出结论，为了得出准确结论，要进行多次实验确保实验结论的正确性和普遍性。
8．【答案】D
【知识点】串联电路的电压规律
【解析】【解答】由图可知，两灯串联，电压表V1和电源并联，测电源电压，电压表V2和L1并联，测L1两端的电压，根据串联电路电压规律可知，电源电压最大，所以V1示数大，为6V，V2示数小，为1.2V，L2两端的电压为U2=U-U1=6V-1.2V=4.8V，故D符合题意，ABC不符合题意。
故选D。
【分析】1、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路；
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和。
9．【答案】B
【知识点】电路故障的判断
【解析】【解答】图中，灯泡串联，电压表 V1，V2分别测量的是灯 L1，L2两端电压，有一盏灯突然变亮，表明电路中的电流增大，不可能出现断路现象，而出现短路现象，由于V2示数变大，V1示数变小，表明灯L1短路，B符合题意。
故选B。
【分析】在串联电路中，一个灯泡短路，电路中电流变大，短路的灯泡不分压，其他位置分压变大。
10．【答案】A
【知识点】电路故障的判断
【解析】【解答】用导线判断电路故障，导线直接并联在用电器两端会导致用电器发生短路，其余用电器正常，题目中开关短路，用电器正常工作，所以断点在c、d两点之间，即开关S断路。A正确，BCD错误。
故选A。
【分析】电路的故障分析，用电器不工作的原因为用电器发生短路或者断路，题目中当导线并联在用电器两侧时，用电器发生短路，其余电器正常工作，表明被短路的用电器发生断路。
11．【答案】2.5；3.5；6；6；0
【知识点】串、并联电路的电压特点
【解析】【分析】由电路图可知，两灯泡串联，当S1闭合、S2断开时，电压表测L1两端的电压；当S1断开、S2闭合时，电压表测电源的电压；根据串联电路的电压特点求出L2两端的电压。S1和S2同时闭合，则灯L1两端电压为电源电压，灯L2被短路，两端的电压为0V。
【解答】 由电路图可知，当S1闭合、S2断开时，两灯泡串联，电压表测L1两端的电压，所以灯L1两端的电压U1=2.5V；
当S1断开、S2闭合时，两灯泡串联，电压表测电源的电压，所以电源电压U=6V；
根据串联电路的电压特点可知，灯L2两端的电压U2=U-U1=6V-2.5V=3.5V；
S1、S2均闭合时，L2被短路，电路为L1的简单电路，电压表测量电源的电压，则电压表示数为6V，灯L2被短路，两端的电压为0V。
12．【答案】0.6；正
【知识点】电压的测量及电压表的使用
【解析】【分析】（1）根据电压表的量程和分度值读出示数即为电池的电压；
（2）根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极。【解答】（1）由图可知，电压表选的量程为0～3V，分度值是0.1V，电池的电压为0.6V；
（2）因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，锌片是电池的负极。
13．【答案】1；变大；B
【知识点】电压的测量及电压表的使用；串、并联电路的电压特点
【解析】【分析】 （1）由电路图知两灯串联，电压表测L1两端电压，根据串联分压的特点可求得灯L2两端的电压；电压表串联入电路时，相当于测电源电压，由此可知电压表示数的变化情况；
（2）根据二极管具有单向导电的性质判断。
【解答】 （1）由图甲可知，闭合开关S后，灯L1与L2串联，电压表测量灯 L2两端的电压；此时电压表的示数为1 V，则灯 L2两端的电压为1 V；
断开开关S，电压表串联在电路中，测量电源电压，此时电压表的示数为3V，所以断开开关S，电压表的示数将变大。
（2）图中的发光二极管发光，说明发光二极管的连接是正确的，此时水果电池是这个电路的电源，金属片B是水果电池的正极，金属片 A 是水果电池的负极。
14．【答案】并联；0.8；6；6
【知识点】串联电路和并联电路的辨别；串、并联电路的电流特点；串、并联电路的电压特点
【解析】【分析】（1）用电器首尾相连为串联，用电器并排连接在电路两点之间为并联；
（2）根据并联电路总电流等于各支路电流之和计算；
（3）根据并联电路总电压与各支路两端电压相等解答。
【解答】（1）根据图片可知，两个电阻并联连接在电路中两点之间，应该为并联；
（2）电路的总电流I总=0.5A+0.3A=0.8A；
（3）并联电路各支路两端电压相等，则U1=U2=U总=6V。
15．【答案】A
【知识点】串、并联电路的电压特点
【解析】【分析】根据并联电路的电压规律分析判断。
【解答】根据图片可知，灯泡L1和L2并联，电压表V1测L1的电压，V2测L2的电压，V测电源电压。
并联电路中总电压等于各支路两端的电压，则三个表的示数都是6V，
故A正确，而B、C、D错误。
故选A。
16．【答案】C
【知识点】串、并联电路的电流特点；串、并联电路的电压特点
【解析】【分析】并联电路支路电压等于电压电压，所以电压表可测电源电压、定值电阻两端电压或滑动变阻器两端电压。
【解答】电路为并联电路，电压表测量电源电压，示数不变；电流表接在干路上，测量总电流。并联电路各支路互不影响，所以移动滑片，定值电阻所在支路电流不变，滑片向右移，滑动变阻器连入电路的阻值变大，由欧姆定律可知，滑动变阻器所在支路的电流变小，由并联电路总电流等于各支路电流之和可知，总电流变小，即电流表示数变小。
故答案为：C。
17．【答案】A
【知识点】串、并联电路的电流特点；串、并联电路的电压特点
【解析】【分析】根据实物图判断两种情况下的等效电路图，并联电路各支路互不影响，一个支路的闭合或断开对其它支路没有影响。并联电路支路电压等于电源电压，干路电流等于各支路电流之和。【解答】据图可知，先闭合，电路为灯泡L2的简单电路，电压表测电源电压，电流表测电路中的电流；再闭合，电路为两灯泡并联，电压表仍测电源电压，电流表测干路电流，根据并联电路中电流规律可知，电压表的示数不变，电流表的示数变大，故A正确，BCD错误。
故答案为：A。
18．【答案】D
【知识点】电路故障的判断
【解析】【解答】图中，电压表分别并联在ab、cd、df间，当在cd间，电压表无示数，则电路未接通，而df间有示数，则电路接通，即df以外的位置连接正常，可知df间断路，D符合题意。
故选D。
【分析】在串联电路中，电压表并联的位置断路，电压表有示数，电压表并联以外的位置断路，电压表无示数。
19．【答案】（1）短路；电源
（2）将导线①的一端从接线柱 C 改接到D(B)[或将导线②的一端从接线柱 A 改接到B(D)]
（3）2.5；2.5
【知识点】探究串、并联电路中的电压规律实验
【解析】【解答】（1）据图可知，电源两侧直接连接导线，闭合开关导致，电源短路，导致电源电流过大，电源损坏。
（2）将导线①的一端从接线柱 C 改接到D，此时两灯泡串联，电路连接正确；
（3）电压表量程为0-3V，示数为2.5V，灯泡属于并联，所以电源电压等于用电器电压，即 V2 的示数等于V的示数等于2.5V.
【分析】1、电路的三种状态：断路：电路中存在接触不良、或者损害电路中无电流；短路：电路中电流直接连接在用电器两端，用电器无电流，通路：电路正常工作；
2、并联电路规律：并联电路电压相等、支路电流之和为干路电流。
20．【答案】（1）
（2）发光
（3）不能；电压表的正负接线柱接反了
（4）各用电器两端电压之和
（5）负
【知识点】探究串、并联电路中的电压规律实验
【解析】【解答】（1） 用电压表测灯两端的电 压，则电压表需要并联在L2两侧，据此作图：
（2） 小战猜想是灯泡灯丝断了，在保证电路安全的情况下，用一根导线的两端在灯两端接线柱处同时试触， 如果L2发光则猜想正确；
综上 第1空、 发光；
（3）试验步骤3不能测量，原因为 ，只断开A接点，将电压表与A点连接的一端改接到C接点上，电压表正负极接线柱反接；
综上 第1空、不能； 第2空、电压表的正负接线柱接反了.
（4）分析数据可知 串联电路中，电源两端的电压等于 各用电器两端电压之和；
综上 第1空、 各用电器两端电压之和。
（5）铜片连接电压表正极，所以锌片为负极。
综上 第1空、 负极。
【分析】1、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
2、串联电路的电路规律：串联电路，电流处处相等，电源的电压为用电器电压之和，总电阻为用电器电阻之和。
21．【答案】断开；；2.6；不科学；A；=；不能；改接后电压表正负接线柱接反
【知识点】探究串、并联电路中的电压规律实验；并联电路的电压规律
【解析】【解答】（1） 在连接电路时，开关应该 断开开关。电压表测量L2，所以需要和L2并联，据此作图：
（2）由图丙可知电压表分度值为0.1V，读数为2.6V。
（3）结论不科学，只做一组实验，试验具有偶然性，因此需要更换不同的小灯泡进行实验，看得到的结论是否相同。
（4）家用电器都是并联到家庭电路中的，所以电压相等。
（5）该方法不正确， 只断开A接点，并把接线改接到C接点上 导致正负接线柱接反，电压表无法测量电压。
【分析】1、电路的串并联：串联：电路元件首位相连，用电器相互干扰，并联：电路元件首首相连，用电器互不干扰，开关在干路上控制整个电路的通断，开关在支路上控制单个支路的通断；家庭、公共场所的电路为并联电路；
2、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程。
3、电路连接的基本操作：连接电路时，为保护电路开关应断开，变阻器调节至最大阻值处，对电表进行试触，根据电表偏转角度选择合适的电表量程；同时电表的正负极接线柱要符合电流的正进负出。
