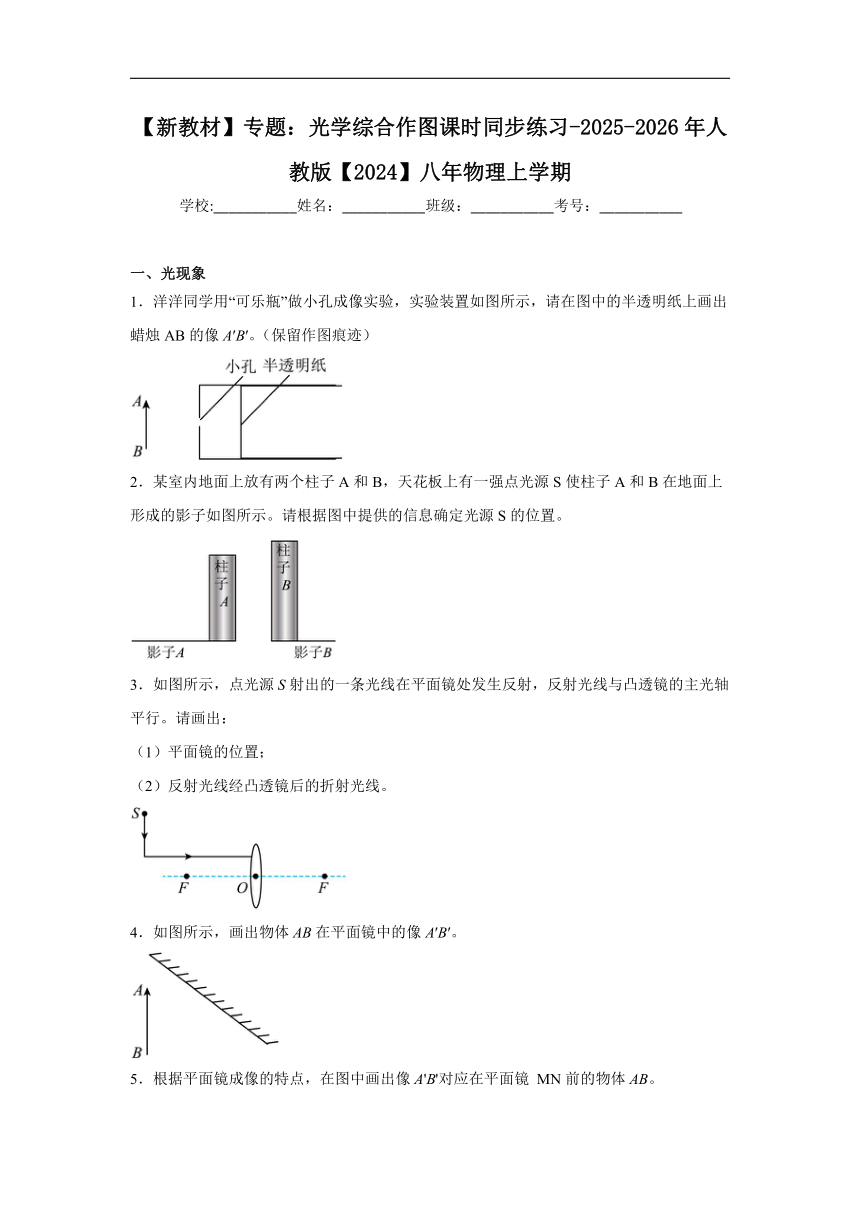

【新教材】专题：光学综合作图课时同步练习-2025-2026年人教版【2024】八年物理上学期
学校:___________姓名：___________班级：___________考号：___________
一、光现象
1．洋洋同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出蜡烛AB的像A′B′。（保留作图痕迹）
2．某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。
3．如图所示，点光源S射出的一条光线在平面镜处发生反射，反射光线与凸透镜的主光轴平行。请画出：
（1）平面镜的位置；
（2）反射光线经凸透镜后的折射光线。
4．如图所示，画出物体AB在平面镜中的像A′B′。

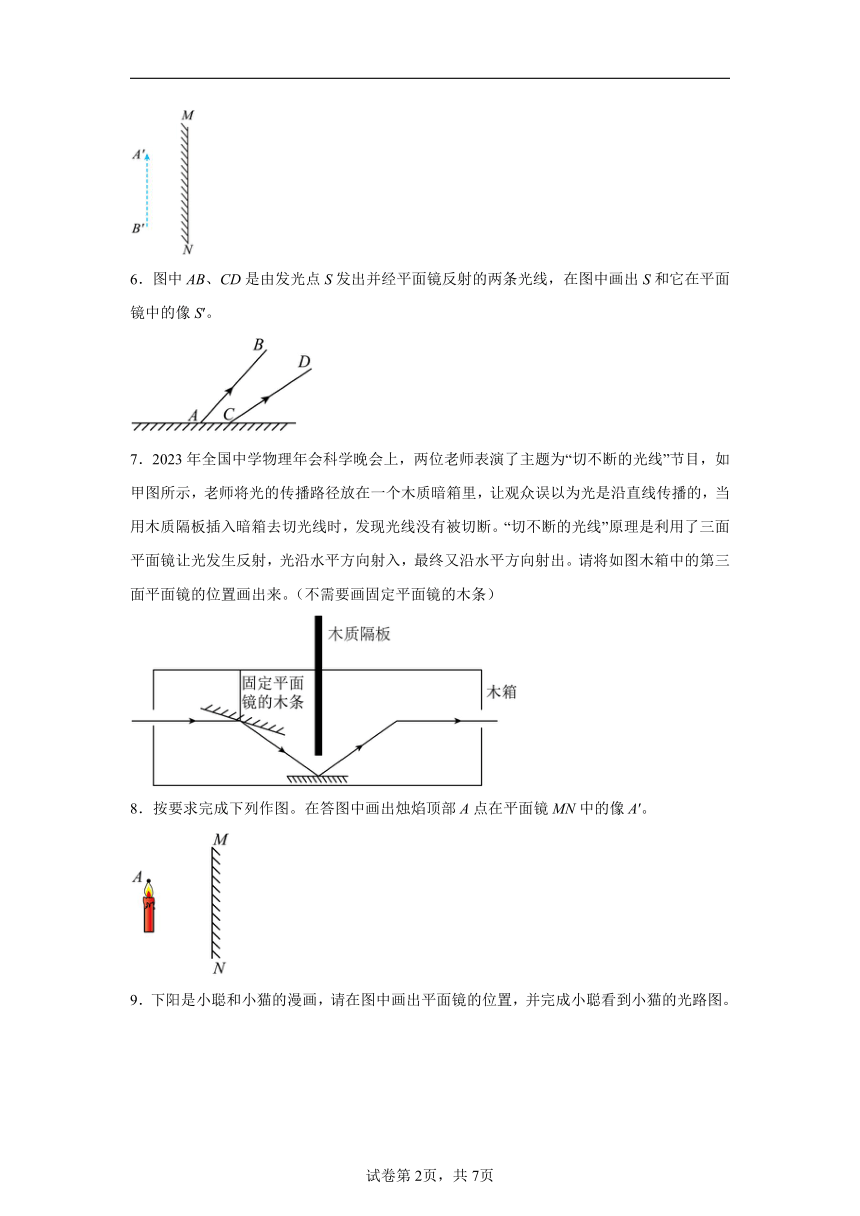

5．根据平面镜成像的特点，在图中画出像A'B'对应在平面镜 MN前的物体AB。
6．图中AB、CD是由发光点S发出并经平面镜反射的两条光线，在图中画出S和它在平面镜中的像S′。
7．2023年全国中学物理年会科学晚会上，两位老师表演了主题为“切不断的光线”节目，如甲图所示，老师将光的传播路径放在一个木质暗箱里，让观众误以为光是沿直线传播的，当用木质隔板插入暗箱去切光线时，发现光线没有被切断。“切不断的光线”原理是利用了三面平面镜让光发生反射，光沿水平方向射入，最终又沿水平方向射出。请将如图木箱中的第三面平面镜的位置画出来。（不需要画固定平面镜的木条）
8．按要求完成下列作图。在答图中画出烛焰顶部A点在平面镜MN中的像A′。
9．下阳是小聪和小猫的漫画，请在图中画出平面镜的位置，并完成小聪看到小猫的光路图。
10．按照以下要求作图：如图所示为“坐井观天”的示意图，设P点为青蛙的眼睛，请作出青蛙看到天空范围的光路图。（保留作图痕迹）
11．如图甲所示是汽车的外后视镜，它扩大了司机的视野范围。图乙为司机通过后视镜观察汽车后方情况的示意图，O点为司机眼睛所在位置，司机通过右侧的后视镜AB（看作平面镜）能看到车尾的C点。请你画出司机眼睛看到C点的光路图。
12．如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致方向。
13．如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，请画出一束从水中射向凸透镜焦点的光在空气中折射光线的大致位置和经过凸透镜后的折射光线。

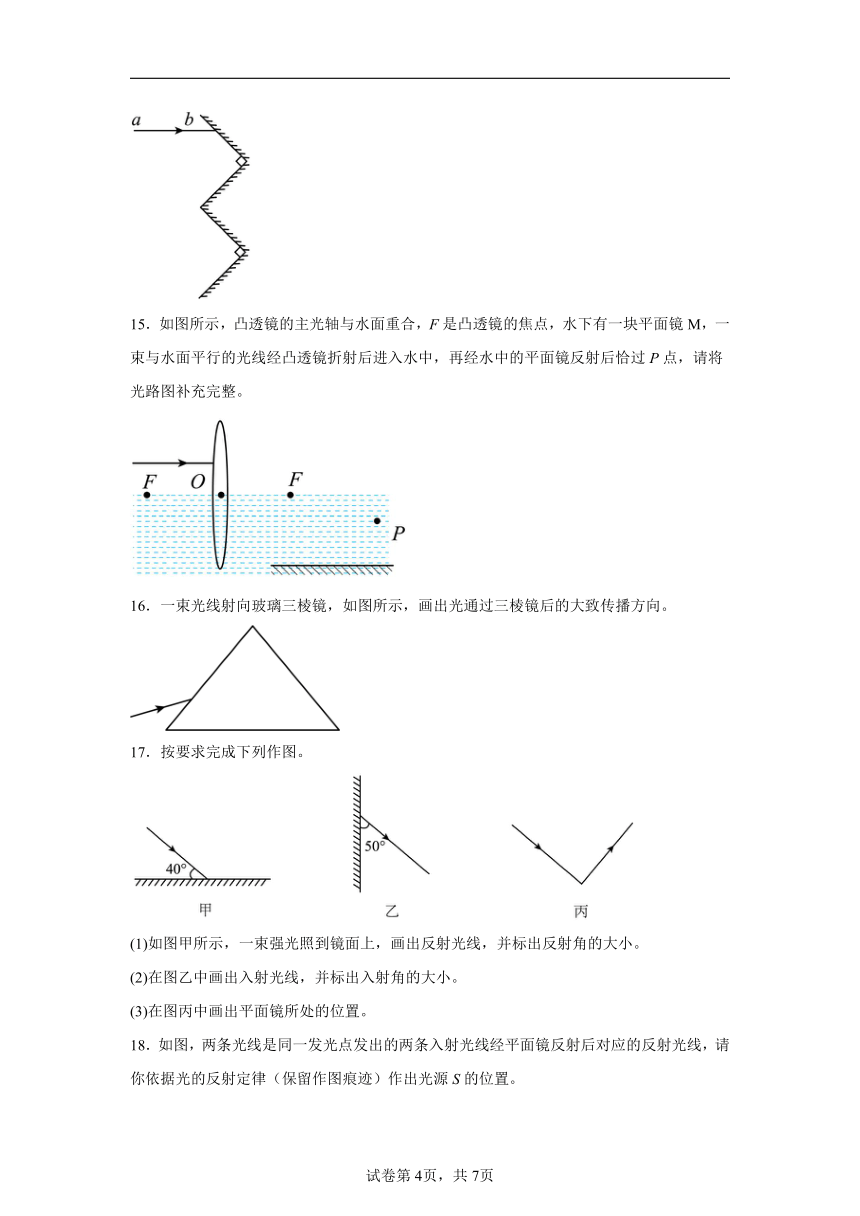

14．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。
15．如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。

16．一束光线射向玻璃三棱镜，如图所示，画出光通过三棱镜后的大致传播方向。
17．按要求完成下列作图。
(1)如图甲所示，一束强光照到镜面上，画出反射光线，并标出反射角的大小。
(2)在图乙中画出入射光线，并标出入射角的大小。
(3)在图丙中画出平面镜所处的位置。
18．如图，两条光线是同一发光点发出的两条入射光线经平面镜反射后对应的反射光线，请你依据光的反射定律（保留作图痕迹）作出光源S的位置。
19．如图所示，一束光射向平面镜的O点，请画出法线和反射光线。

20．如图所示，一束光从玻璃斜射入空气中，请画出折射光线并标出折射角γ。
21．你是否幻想过拥有“身后长眼”的本领，其实一块平面镜就能实现，小明利用平面镜就能实现即使不回头也能看见后面的小伙伴。如图所示，是小明通过平面镜看到小伙伴的部分光路图。请你标出光的传播方向，并用作图的方法确定应怎样放置平面镜。
22．在图中，根据题中给出的条件，画出入射光线的位置。
23．如图甲所示的提词器，它由一个水平放置的高亮度显示器和一个专用镀膜玻璃（平面镜）组成，如图乙，已经给出了内容“”在镀膜玻璃中所成的像“”，请在图乙中画出镀膜玻璃（平面镜）所放置位置。（用“”表示镀膜玻璃）
24．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。
二、透镜及其应用
25．在光具座上自左向右依次竖直放置一个平面镜、凸透镜和凹透镜，两个透镜的主光轴重合，凸透镜的焦点为F1，凹透镜的焦点为F2，在凹透镜的右侧有两束光线射向凹透镜，如图所示。请画出此光束完整的传播光路图。
26．根据给出的入射光线，画出相应的折射光线。
27．图记录了三次改变物距的成像情况，请用A′、B′、C′分别对应标出物体在位置A、B、C时所成的像。
28．已知凸透镜成像中物和像的位置，请确定凸透镜和焦点的位置。
29．据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影，则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智慧。如图所示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦点为F，请在图中完成光路。
试卷第1页，共3页
《【新教材】专题：光学综合作图课时同步练习-2025-2026年人教版【2024】八年物理上学期》参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．(1)
(2)
(3)
18．
19．
20．
21．
22．
23．
24．
25．
26．
27．
28．
29．
