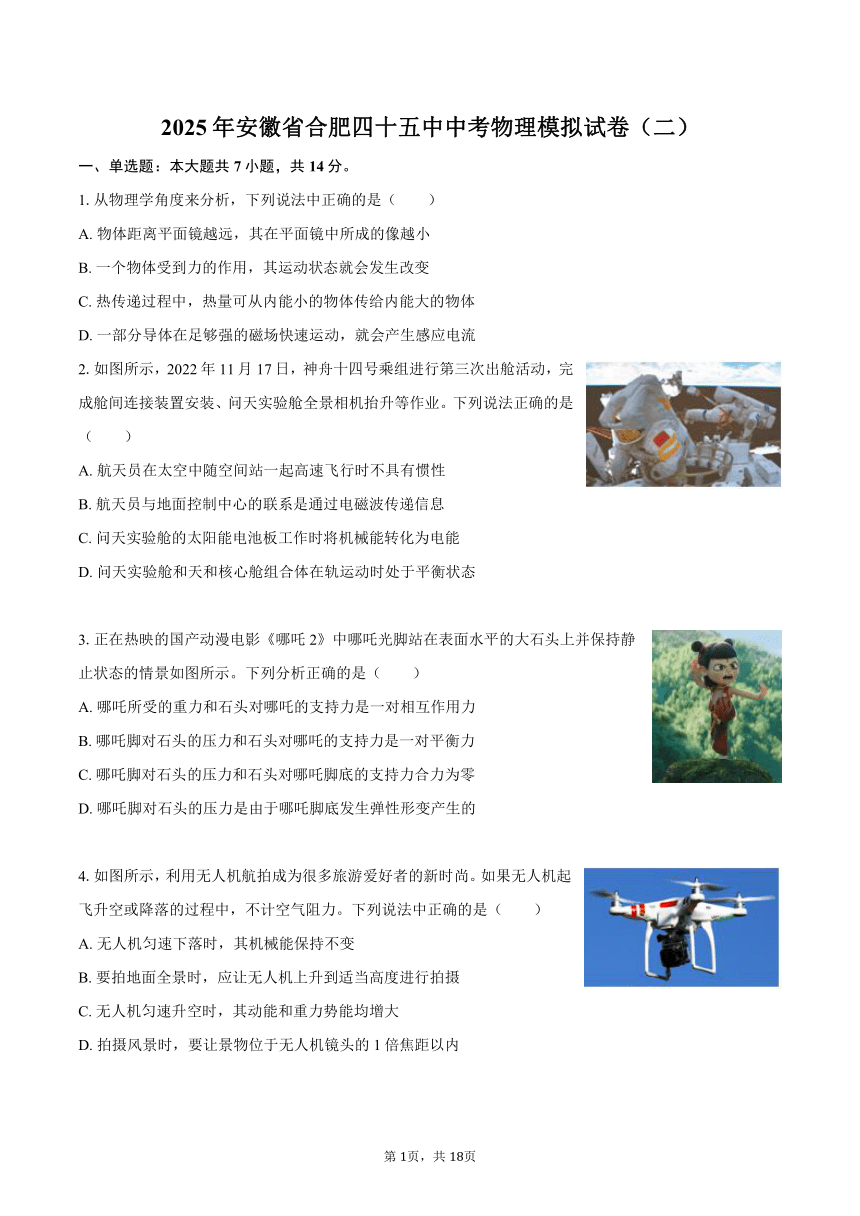

2025年安徽省合肥四十五中中考物理模拟试卷（二）
一、单选题：本大题共7小题，共14分。
1.从物理学角度来分析，下列说法中正确的是（　　）
A. 物体距离平面镜越远，其在平面镜中所成的像越小
B. 一个物体受到力的作用，其运动状态就会发生改变
C. 热传递过程中，热量可从内能小的物体传给内能大的物体
D. 一部分导体在足够强的磁场快速运动，就会产生感应电流
2.如图所示，2022年11月17日，神舟十四号乘组进行第三次出舱活动，完成舱间连接装置安装、问天实验舱全景相机抬升等作业。下列说法正确的是（　　）
A. 航天员在太空中随空间站一起高速飞行时不具有惯性
B. 航天员与地面控制中心的联系是通过电磁波传递信息
C. 问天实验舱的太阳能电池板工作时将机械能转化为电能
D. 问天实验舱和天和核心舱组合体在轨运动时处于平衡状态
3.正在热映的国产动漫电影《哪吒2》中哪吒光脚站在表面水平的大石头上并保持静止状态的情景如图所示。下列分析正确的是（　　）
A. 哪吒所受的重力和石头对哪吒的支持力是一对相互作用力
B. 哪吒脚对石头的压力和石头对哪吒的支持力是一对平衡力
C. 哪吒脚对石头的压力和石头对哪吒脚底的支持力合力为零
D. 哪吒脚对石头的压力是由于哪吒脚底发生弹性形变产生的
4.如图所示，利用无人机航拍成为很多旅游爱好者的新时尚。如果无人机起飞升空或降落的过程中，不计空气阻力。下列说法中正确的是（　　）
A. 无人机匀速下落时，其机械能保持不变
B. 要拍地面全景时，应让无人机上升到适当高度进行拍摄
C. 无人机匀速升空时，其动能和重力势能均增大
D. 拍摄风景时，要让景物位于无人机镜头的1倍焦距以内

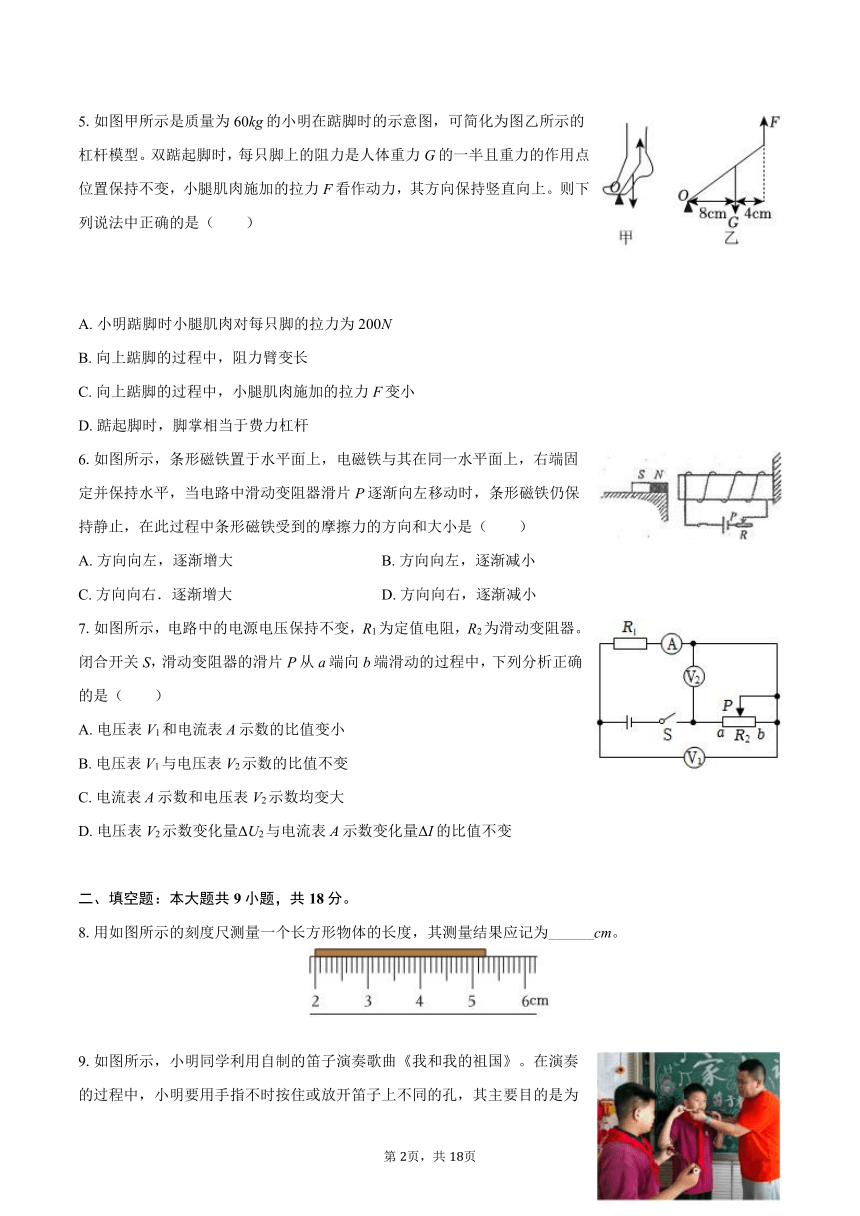

5.如图甲所示是质量为60kg的小明在踮脚时的示意图，可简化为图乙所示的杠杆模型。双踮起脚时，每只脚上的阻力是人体重力G的一半且重力的作用点位置保持不变，小腿肌肉施加的拉力F看作动力，其方向保持竖直向上。则下列说法中正确的是（　　）
A. 小明踮脚时小腿肌肉对每只脚的拉力为200N
B. 向上踮脚的过程中，阻力臂变长
C. 向上踮脚的过程中，小腿肌肉施加的拉力F变小
D. 踮起脚时，脚掌相当于费力杠杆
6.如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是（　　）
A. 方向向左，逐渐增大 B. 方向向左，逐渐减小
C. 方向向右．逐渐增大 D. 方向向右，逐渐减小
7.如图所示，电路中的电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，滑动变阻器的滑片P从a端向b端滑动的过程中，下列分析正确的是（　　）
A. 电压表V1和电流表A示数的比值变小
B. 电压表V1与电压表V2示数的比值不变
C. 电流表A示数和电压表V2示数均变大
D. 电压表V2示数变化量ΔU2与电流表A示数变化量ΔI的比值不变
二、填空题：本大题共9小题，共18分。
8.用如图所示的刻度尺测量一个长方形物体的长度，其测量结果应记为______cm。
9.如图所示，小明同学利用自制的笛子演奏歌曲《我和我的祖国》。在演奏的过程中，小明要用手指不时按住或放开笛子上不同的孔，其主要目的是为了改变笛子发声的______（填写声音特性的名称）。
10.最近蚌埠市的气温陡然升高，有些同学会喝加冰的饮料，这主要是利用了冰块______（填写物态变化名称）吸热来降低饮料的温度。
11.如图所示，2024年12月26日，我省首条全自动驾驶地铁线路——合肥地铁“8号线”一期正式开通运营，该地铁线路全程长为22.6km,列车跑完全程约需37min,则列车跑完全程的平均速度约为______m/s。（结果保留一位小数）。
12.如图所示是家庭电路的一部分，当开关S1、S2都闭合时，灯L1正常发光，而灯L2不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，则电路的故障可能是______（填“灯L2”、“bc之间”或“ad之间”）断路。
13.我国是世界上第一个成功试采并利用深海绿色能源——“可燃冰”的国家。如图完全燃烧2m3的“可燃冰”可以释放出2.1×109J的热量，则“可燃冰”的热值是______J/m3。
14.如图所示，一张质量约为5g的普通A4纸平铺在水平桌面上，其与水平桌面的接触面积约为0.06m2，则该A4纸对水平桌面的压强为______Pa。（计算结果保留一位小数）

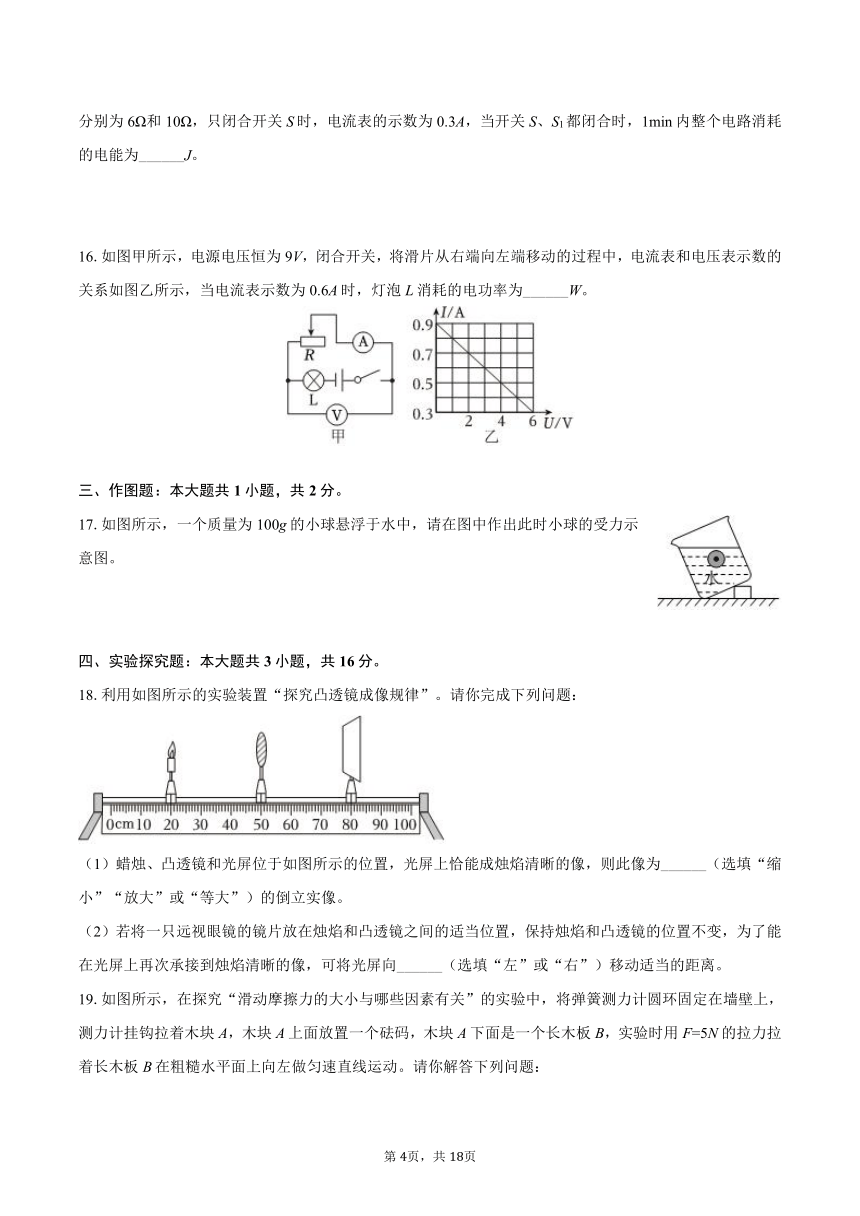

15.如图所示，电源电压保持不变，R1与R2是定值电阻，其中定值电阻R1、R2的阻值分别为6Ω和10Ω，只闭合开关S时，电流表的示数为0.3A，当开关S、S1都闭合时，1min内整个电路消耗的电能为______J。
16.如图甲所示，电源电压恒为9V，闭合开关，将滑片从右端向左端移动的过程中，电流表和电压表示数的关系如图乙所示，当电流表示数为0.6A时，灯泡L消耗的电功率为______W。
三、作图题：本大题共1小题，共2分。
17.如图所示，一个质量为100g的小球悬浮于水中，请在图中作出此时小球的受力示意图。
四、实验探究题：本大题共3小题，共16分。
18.利用如图所示的实验装置“探究凸透镜成像规律”。请你完成下列问题：
（1）蜡烛、凸透镜和光屏位于如图所示的位置，光屏上恰能成烛焰清晰的像，则此像为______（选填“缩小”“放大”或“等大”）的倒立实像。
（2）若将一只远视眼镜的镜片放在烛焰和凸透镜之间的适当位置，保持烛焰和凸透镜的位置不变，为了能在光屏上再次承接到烛焰清晰的像，可将光屏向______（选填“左”或“右”）移动适当的距离。

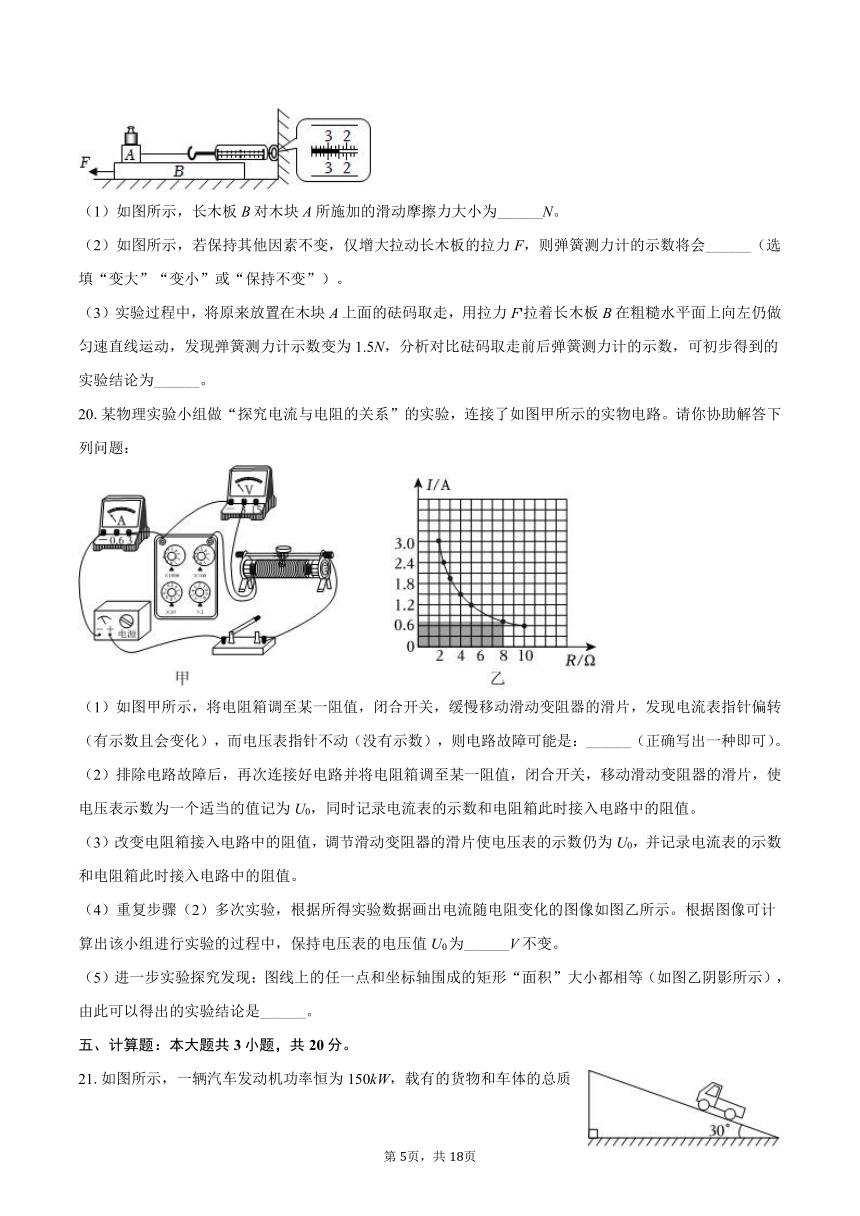

19.如图所示，在探究“滑动摩擦力的大小与哪些因素有关”的实验中，将弹簧测力计圆环固定在墙壁上，测力计挂钩拉着木块A，木块A上面放置一个砝码，木块A下面是一个长木板B，实验时用F=5N的拉力拉着长木板B在粗糙水平面上向左做匀速直线运动。请你解答下列问题：
（1）如图所示，长木板B对木块A所施加的滑动摩擦力大小为______N。
（2）如图所示，若保持其他因素不变，仅增大拉动长木板的拉力F，则弹簧测力计的示数将会______（选填“变大”“变小”或“保持不变”）。
（3）实验过程中，将原来放置在木块A上面的砝码取走，用拉力F'拉着长木板B在粗糙水平面上向左仍做匀速直线运动，发现弹簧测力计示数变为1.5N，分析对比砝码取走前后弹簧测力计的示数，可初步得到的实验结论为______。
20.某物理实验小组做“探究电流与电阻的关系”的实验，连接了如图甲所示的实物电路。请你协助解答下列问题：
（1）如图甲所示，将电阻箱调至某一阻值，闭合开关，缓慢移动滑动变阻器的滑片，发现电流表指针偏转（有示数且会变化），而电压表指针不动（没有示数），则电路故障可能是：______（正确写出一种即可）。
（2）排除电路故障后，再次连接好电路并将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值记为U0，同时记录电流表的示数和电阻箱此时接入电路中的阻值。
（3）改变电阻箱接入电路中的阻值，调节滑动变阻器的滑片使电压表的示数仍为U0，并记录电流表的示数和电阻箱此时接入电路中的阻值。
（4）重复步骤（2）多次实验，根据所得实验数据画出电流随电阻变化的图像如图乙所示。根据图像可计算出该小组进行实验的过程中，保持电压表的电压值U0为______V不变。
（5）进一步实验探究发现：图线上的任一点和坐标轴围成的矩形“面积”大小都相等（如图乙阴影所示），由此可以得出的实验结论是______。
五、计算题：本大题共3小题，共20分。
21.如图所示，一辆汽车发动机功率恒为150kW，载有的货物和车体的总质量为3000kg,该汽车现以5m/s的速度沿着斜长为300m、倾角为30°的斜面向上做匀速直线运动直至斜面顶端（汽车上升的高度看作等于斜面的高度）。求：
（1）汽车在上坡过程中所受的牵引力大小；
（2）上述过程中，汽车克服重力做功的功率。
22.图甲是一款电煮锅，通过挡位开关实现低、中、高三挡控温，图乙是其内部简化电路图，其中R1、R2、R3均为阻值不变的电热丝，已知R1的阻值为55Ω，R2的阻值为155Ω，电煮锅的部分参数如表所示。[已知水的比热容为4.2×103J/（kg ℃）]求：
（1）高温挡的电功率；
（2）电热丝R3的阻值；
（3）若用低温挡将0.5kg水从10℃加热至76℃时11min,则此过程中该电煮锅的实际电压是多少？（不计热量损失）
额定电压 220V
低温1挡
中温2挡 440W
高温3挡
23.在底面积为S的薄壁柱形容器内注入适量的水（容器壁厚度不计），让空杯漂浮在水面上（水的密度用ρ水表示），测出水的深度为h0，如图甲所示；再将一金属球放入空杯中，此时杯子仍漂浮在水面上，测出水的深度为h1，如图乙所示；最后将该金属球取出轻轻放入水中，空杯仍漂浮在水面上，待金属球沉底后测出水的深度为h2，如图丙所示。求：
（1）金属球的质量m（用题中给定的物理量符号表示）；
（2）金属球的密度ρ（用题中给定的物理量符号表示）；
（3）若，当金属球下沉于容器底部静止后，金属球对容器底的压力F′。
1.【答案】
【解析】解：A、平面镜成的像与物体等大，人在平面镜中像的大小与人到平面镜的距离无关，故A错误；
B、物体受力，但物体的合力可能为零，物体的运动状态不改变，故B错误；
C、在热传递过程中，热量从温度高的物体转移到温度低的物体，内能小的物体温度可能高，所以热量可从内能小的物体转移到内能大的物体，故C正确；
D、闭合电路的一部分导体在磁场中做切割磁感线运动，导体中才有感应电流产生，故D错误。
故选：C。
（1）平面镜成的像正立的等大的虚像；
（2）物体运动状态改变包括：物体运动快慢和运动方向的改变；
（3）热传递的方向是从高温物体到低温物体， 或者从物体的高温部分到低温部分；
（4）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
此题考查了平面镜成像的特点、物体运动状态改变的判断、平面镜成像特点、电磁感应现象等知识的理解，难度不大。
2.【答案】
【解析】解：A、航天员在太空中随空间站一起高速飞行时具有惯性，故A错误；
B、航天员与地面控制中心的联系是通过电磁波传递信息，故B正确；
C、问天实验舱的太阳能电池板工作时将太阳能转化为电能，故C错误；
D、问天实验舱和天和核心舱组合体在轨运动时速度方向不断变化，不是处于平衡状态，故D错误。
故选：B。
（1）惯性是物体保持原来运动状态不变的性质，一切物体在任何情况下都有惯性；
（2）电磁波可以在真空中传播，能够传递信息；
（3）太阳能电池板工作时将太阳能转化为电能；
（4）物体处于静止或匀速直线运动的状态叫平衡状态。
本题以航天事件为背景，考查了惯性、电磁波的传播与应用、太阳能的应用、平衡状态的判断等，有一定综合性，但难度不大。
3.【答案】
【解析】解：A、哪吒所受的重力和石头对哪吒的支持力作用在同一物体上，不是一对相互作用力，故A错误；
B、哪吒脚对石头的压力和石头对哪吒的支持力作用在不同的物体上，不是一对平衡力，故B错误；
C、哪吒脚对石头的压力受力物体上石头，石头对哪吒脚底的支持力受力物体是哪吒，二者的受力物体不同，不能求它们的合力，故C错误；
D、哪吒脚对石头的压力其实质是弹力，是由于哪吒脚底发生弹性形变产生的，故D正确。
故选：D。
（1）一对相互作用力的条件是：大小相等、方向相反、作用在同一直线上、作用在两个物体上；
（2）二力平衡的条件是：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
（3）求物体所受合力时，必须是作用在同一物体上的力的合力；
（4）压力是实质是一种弹力，根据对弹力的理解可做出判断。
本题主要考查了对相互作用力与平衡力的辨别，对合力的分析，对弹力的认识等，有一定综合性。
4.【答案】
【解析】解：A．无人机匀速下落时，质量不变，速度不变，动能不变；高度减小，重力势能减小；机械能=动能+势能，所以机械能减小。故A错误；
B．要拍地面全景时，需要把像减小，根据成实像时，物距增大，像距减小，像减小，所以应让无人机上升到适当高度进行拍摄，从而增大物距，减小像，故B正确；
C．无人机匀速升空时，质量不变，速度不变，动能不变；高度增大，重力势能增大，故C错误；
D．拍摄风景时，要让景物位于无人机镜头的2倍焦距之外，成倒立缩小的实像，故D错误。
故选：B。
（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；（3）机械能=动能+势能；
（4）照相机的镜头是凸透镜，成的是倒立缩小的实像；
（5）凸透镜成实像时，物距增大，像距减小，像减小；物体到镜头的距离是物距，底片上能成像，底片和镜头之间的距离是像距。
本题考查了动能和重力势能的概念及影响其大小的因素，属于基本内容。在判断动能和重力势能的大小时，要注意看影响动能和重力势能大小的因素怎么变化及照相机的知识，知道照相机的结构和成像原理是解答本题的关键。
5.【答案】
【解析】解：A、图乙中，动力F1的力臂L1=OD=8cm+4cm=12cm,阻力G1的力臂L2=8cm,阻力G1=G人=×600N=300N，
根据杠杆的平衡条件可得：F1L1=G1L2，
则小腿肌肉对单只脚的拉力F1=G1=×300N=200N，故A正确；
BCD、踮起脚时，O为支点，动力臂大于阻力臂，是一个省力杠杆，故D错误；
由图可知，OC为阻力重力的力臂，OD为小腿肌肉对每只脚的拉力的动力臂，
假设重力作用点的位置不变，且小腿肌肉对每只脚的拉力的方向始终竖直向上，在脚跟离开地面的过程中，阻力臂变小，故B错误；
由△OAC∽△ABD可知，=不变，
由杠杆的平衡条件可得：G1 OC=F1 OD，由F1=×G1可知，腿肌肉对每只脚的拉力的大小将不变，故C错误。
故选：A。
（1）根据图乙得出动力F1的力臂和阻力G1的力臂，每只脚承受的重力等于自身重力的一半，根据杠杆的平衡条件得出等式即可求出小腿肌肉对单只脚的拉力；
（2）根据动力臂与阻力臂的大小关系来判断杠杆的类型；在脚跟离开地面的过程中，阻力臂变小，根据相似三角形分析动力臂和阻力臂的比值变化，再根据杠杆的平衡条件结合重力不变得出小腿肌肉对每只脚的拉力的大小变化。
本题考查了杠杆的分类和杠杆的平衡条件的灵活运用。
6.【答案】
【解析】解：由右手螺旋定则得，电磁铁左端为N极，则与条形磁铁同名极相对，相互排斥，则条形磁铁受磁场力向左，因条形磁铁受力平衡则受向右的摩擦力，因磁铁处于静止，故摩擦力等于斥力；
当滑片向左移动时，电阻减小，由欧姆定律可得线圈中电流变大，则磁场变强，条形磁铁受磁场力变大，因仍处于平衡状态，故摩擦力变大．
故选C．
由右手螺旋定则可判断电磁铁的极性，由磁极间的相互作用可判断条形磁铁受力方向；由滑片的移动可知接入电阻的变化及电流的变化，则可知磁性强弱的变化，从而求得磁铁受力的变化．
本题用到的知识点较多，应能够将各知识点灵活应用并注意各内容间的相互联系．
7.【答案】
【解析】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
A、由R=知电压表V1和电流表A示数的比值等于定值电阻R1的阻值，滑片移动定值电阻R1的阻值不变，所以电压表V1和电流表A示数的比值不变，故A错误；
BC、若滑动变阻器滑片P自a向b移动，R2接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小；
由U=IR可知，R1两端的电压变小，电压表的V1示数变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，则电压表V1的示数与电压表V2的示数比值变小，故BC错误；
D、设滑片移动前后电路中的电流为I1、I2，由串联电路的电压特点和欧姆定律可得，电压表V2示数的变化量：
ΔU2=U2-U2′=（U-I1R1）-（U-I2R1）=（I2-I1）R1=ΔIR1，
即=R1，则电压表V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值不变，故D正确。
故选：D。
由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流；
（1）由R=知电压表V1和电流表A示数的比值等于定值电阻R1的阻值；
（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；根据欧姆定律可知R2两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，进一步可知电压表V1和电流表A示数的比值、电压表V1的示数与电压表V2的示数比值以及电流表A示数和电压表V2示数比值的变化；
（3）设出滑片移动前后电路中电流，根据欧姆定律和串联电路中的电压特点表示出电压表V2示数变化量和电压表V1示数变化量，然后判断电压表V2示数变化量与电流表A示数变化量的比值变化。
本题考查了串联电路的特点和欧姆定律、电功率的计算，关键是公式及其变形式的灵活运用和判断开关闭合前后电路的连接情况。
8.【答案】
【解析】解：刻度尺的分度值为0.1cm,物体左端与2.00cm对齐，右端的示数为5.25cm,物体的长度为L=5.25cm-2.00cm=3.25cm；
故答案为：3.25。
刻度尺读数时首先要明确量程以及分度值，然后根据刻度线的位置读数。
本题考查了刻度尺的读数，属于基础题目，难度较小。
9.【答案】
【解析】解：在演奏的过程中，小明要用手指不时按住或放开笛子上不同的孔，可改变空气柱的长短，进而改变振动频率，即主要目的是为了改变笛子发声的音调。
故答案为：音调
音调的高低与发声物体的振动频率有关，频率越大，音调就越高。
此类问题要结合频率与音调的关系分析解答。
10.【答案】
【解析】解：有些同学会喝加冰的饮料，这主要是利用了冰块熔化吸热来降低饮料的温度。
故答案为：熔化。
熔化是指物质从固态转变为液态的过程， 这一过程需要吸收热量。
本题考查熔化吸热，属于基础题。
11.【答案】
【解析】解：列车跑完全程的平均速度：
v==≈10.2m/s。
故答案为：10.2。
已知列车运行路程和运行时间，根据v=求出列车的平均速度。
本题考查了学生对速度公式的应用，属于基础性题目，比较简单。
12.【答案】
【解析】解：如图所示是家庭电路的一部分，当开关S1、S2都闭合时，灯L1正常发光，说明L1两端与火线和零线是通路，而灯L2不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，说明c、d两点与火线相通，不亮说明灯泡没有电流，因而是ad之间断路，导致没有与零线相连，则电路的故障可能是ad之间断路。
故答案为：ad之间。
灯L1正常发光，而灯L2不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，说明电路不是短路，是某处断路，根据测电笔的氖管发光确定断路位置。
本题考查了家庭电路故障的分析，属于基础题。
13.【答案】
【解析】解：由Q放=Vq知，可燃冰的热值：q===1.05×109J/m3。故答案为：1.05×109。
由Q放=Vq计算出可燃冰的热值。
本题考查了燃料完全燃烧释放热量公式的应用，理解题意是关键。
14.【答案】
【解析】解：A4纸对水平桌面的压力等于它的重力，即：
F=G=mg=5×10-3kg×10N/kg=0.05N，
该A4纸对水平桌面的压强：
p==≈0.8Pa。
故答案为：0.8。
A4纸对水平桌面的压力等于它的重力，根据F=G=mg求压力，根据p=求A4纸对水平桌面的压强。
本题考查压强和重力的计算，难度不大。
15.【答案】
【解析】解：只闭合开关S时，电路为R2的简单电路，电流表测量电路电流，电流表的示数为0.3A，根据欧姆定律可知电源电压U=I2R2=0.3A×10Ω=3V；
当开关S、S1都闭合时，两电阻并联，电流表测量干路电流，
根据欧姆定律可知通过R1的电流I1===0.5A，
根据并联电路的电流特点可知干路电流I=I1+I2=0.5A+0.3A=0.8A，
根据W=UIt可知1min内整个电路消耗的电能W=UIt=3V×0.8A×60s=144J。
故答案为：144。
只闭合开关S时，电路为R2的简单电路，电流表测量电路电流，电流表的示数为0.3A，根据欧姆定律可知电源电压；当开关S、S1都闭合时，两电阻并联，电流表测量干路电流，根据欧姆定律可知通过R1的电流；根据并联电路的电流特点可知干路电流，根据W=UIt可知1min内整个电路消耗的电能。
本题考查电能的计算，是一道综合题。
16.【答案】
【解析】解：由图甲可知，小灯泡和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，由图乙可知，当电流表示数为0.6A时，电压表示数为3V时，则小灯泡两端的电压为：
UL=U-U滑=9V-3V=6V，
灯泡消耗的电功率为：P=ULI=6V×0.6A=3.6W。
故答案为：3.6。
由图甲可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；由图乙可知，当电流表示数为0.6A时电压表的示数，由串联电路电压的规律算出小灯泡两端的电压，根据P=UI求出灯泡消耗的电功率。
本题考查电路的分析及电功率公式的应用，是一道基础题。
17.【答案】
【解析】解：
小球悬浮在水中，小球受到竖直向下的重力和竖直向上的浮力，则G=mg=0.1kg×10N/kg=1N，
由浮沉条件可知小球受到浮力的大小为F浮=G=1N，浮力的方向竖直向上；
浮力、重力均作在重心上，重力G竖直向下，浮力F竖直向上，浮力的长度等于重力，如图：
小球悬浮中水中，则小球受到竖直向下的重力和竖直向上的浮力是一对平衡力，则F浮=G=mg,过小球的重心表示出浮力的方向和大小即可。
知道悬浮的物体受平衡力的作用，并且知道浮力的方向总是竖直向上的，会用力的示意图表示出力的三要素，关键是浮力的长度与重力的长度相等。
18.【答案】
【解析】（1）由图可知，此时u=v=2f,故成倒立、等大的实像；
（2）近视眼镜是凸透镜，对光有会聚作用，若将一只远视眼镜的镜片放在烛焰和凸透镜之间的适当位置，保持烛焰和凸透镜的位置不变，可将光屏向左移动适当的距离，能在光屏上再次承接到烛焰清晰的像。
故答案为：（1）等大；（2）左。
（1）要解决此题，需要掌握凸透镜成像的规律：物距小于焦距成正立放大虚像。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。
（2）近视眼镜是凸透镜，对光有会聚作用，据此分析。
本题探究凸透镜成像规律实验，掌握凸透镜成像规律是关键。
19.【答案】
【解析】（1）弹簧测力计的分度值为0.2N，此时弹簧测力计的示数为2.4N，A在水平方向受平衡力作用，根据平衡条件，A受到的摩擦力与弹簧测力计的拉力大小相等、方向相反，因此A受到B的摩擦力的大小为2.4N；
（2）根据滑动摩擦力的影响因素可知，A对B的压力和粗糙程度不变，受到的摩擦力不变，弹簧测力计的示数不变，弹簧测力计的示数与B的运动速度无关，弹簧测力计的示数仍为2.4N。
（3）将原来放置在木块A上面的砝码取走，接触面粗糙程度不变，压力减小，弹簧测力计的示数减小，所受滑动摩擦力减小，故可得出结论：在接触面的粗糙程度不变的条件下，压力越大，滑动摩擦力越大。
故答案为：（1）2.4；（2）保持不变；（3）在接触面的粗糙程度不变的条件下，压力越大，滑动摩擦力越大。
（1）根据弹簧测力计的分度值读数，A在水平方向受平衡力作用，根据平衡条件分析A受到的摩擦力的大小；
（2）（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对过程和方法的考查。
20.【答案】
【解析】（1）闭合开关后，移动滑动变阻器的滑片，电流表指针偏转说明电路为通路，电压表示数为零，说明电压表所测部分出现短路，则故障可能是电阻箱短路；
（2）由图乙可得，当R=10Ω时，I=0.6A，由欧姆定律可得U=IR，探究电流与电阻的关系，需要调节滑动变阻器的滑片保持电阻箱两端电压不变，电压为U0=IR=0.6A×10Ω=6V；
（3）由图乙可知，图线上的点与坐标轴围成的矩形“面积”表示电阻两端电压，任一点的坐标轴围成的矩形“面积”大小都相等表示电阻两端电压保持不变，即电流与电阻的乘积不变，故所得实验结论为：当电压一定时，导体中的电流与导体的电阻成反比。
故答案为：（1）电阻箱短路；
（2）6；
（3）当电压一定时，通过导体的电流与导体的电阻成反比；
（1）闭合开关后，移动滑动变阻器的滑片电流表指针偏转说明电路为通路，通过电压表状态，判断电路故障；
（2）由欧姆定律U=IR可得，探究电流与电阻的关系，需要调节滑动变阻器的滑片保持电阻箱两端电压不变；
（3）图线上的任一点和坐标轴围成的矩形“面积”大小都相等，表示电阻两端电压保持不变，即电流与电阻的乘积不变。
考查电路故障的判断，以及探究电流与电阻的关系，是比较常规的一道实验题。
21.【答案】
【解析】（1）150kW=1.5×105W，根据P===Fv可得，汽车所受牵引力：
F牵===3×104N。
（2）汽车所受重力：
G=mg=3×103kg×10N/kg=3×104N，
直角形中30°角所对的边等于斜边的一半，故汽车在竖直方向上移动的距离：
h=s=×300m=150m,
汽车克服重力所做的功：
W=Gh=3×104N×150m=4.5×106J，
则汽车克服重力做功的功率：
。
答：（1）汽车在上坡过程中所受的牵引力为3×104N；
（2）上述过程中，汽车克服重力做功的功率为7.5×104W。
（1）利用P===Fv计算汽车在上坡过程中所受的牵引力大小。
（2）利用G=mg求出汽车所受重力，利用数学知识求出汽车在竖直方向上移动的距离，利用W=Gh求出汽车克服重力所做的功，再利用P=计算则汽车克服重力做功的功率。
此题考查使用斜面时，重力、功和功率的计算等，属于综合型题目，熟练运用相关公式是基础，利用数学知识求出汽车在竖直方向上移动的距离是关键。
22.【答案】
【解析】（1）当挡位开关与触点3接触，电煮锅处于高温挡，此时电路为R1的简单电路，
电煮锅高温挡电功率P1===880W；
（2）当挡位开关与触点2接触，电煮锅处于中温挡，此时R1、R3串联接入电路，电路总电阻R===110Ω，
电热丝R3的阻值R3=R-R1=110Ω-55Ω=55Ω；
（3）水吸收的热量Q=cmΔt=4.2×103J/（kg ℃）×0.5kg×（76℃-10℃）=1.386×105J，
电煮锅的实际功率P实====210W，
此时挡位开关与触点1接触，电煮锅处于低温挡，此时R1、R2串联接入电路，电路总电阻R′=R1+R2=55Ω+155Ω=210Ω，
电煮锅的实际电压U′===210V。
答：（1）高温挡的电功率为880W；
（2）电热丝R3的阻值为55Ω；
（3）若用低温挡将0.5kg水从10℃加热至76℃时11min,则此过程中该电煮锅的实际电压是210V。
（1）当挡位开关与触点3接触，电煮锅处于高温挡，此时电路为R1的简单电路，根据P=计算电煮锅高温挡电功率；
（2）当挡位开关与触点2接触，电煮锅处于中温挡，此时R1、R3串联接入电路，根据R=计算电路总电阻，根据串联电路电阻规律计算电热丝R3的阻值；
（3）根据Q=cmΔt计算水吸收的热量，电煮锅消耗的电能等于水吸收的热量，根据P=计算电煮锅的实际功率，
此时挡位开关与触点1接触，电煮锅处于低温挡，此时R1、R2串联接入电路，根据串联电路电阻规律计算电路总电阻，根据U=计算电煮锅的实际电压。
本题考查串联电路特点、电功率公式、吸热公式的灵活运用。
23.【答案】
【解析】（1）将一金属球放入杯子中，杯子仍漂浮在水面上，金属球的质量等于第二次排开水的质量，即：
；
（2）丙图中金属球沉底，体积等于排开液体的体积，即
V=V′排=S（h2-h0）；
由可知，金属球的密度为：
；
（3）丙图中金属球受到的浮力为：
F′浮=ρ水gV排=ρ水gS（h2-h0）
容器底对金属球的支持力与金属球对容器底的压力是一对相互作用力，大小相等，故金属球对容器底的压力为：
F′=F支=G-F′浮=ρ水gS（h1-h0）-ρ水gS（h2-h0）=ρ水gS（h1-h2）；
代入数据可得：
F′=103kg/m3×10N/kg×0.02m2×（0.08m-0.05m）=6N；
答：（1）金属球的质量为ρ水S（h1-h0）；
（2）金属球的密度为；
（3）属球对容器底的压力为6N
根据漂浮物体排开水的质量等于物体的质量，计算金属球的质量，根据物体浸没排开水的体积等于物体的体积计算金属球的体积，根据密度公式求金属球密度，根据平衡条件列方程和物体间力的作用是相互求对容器底的压力。
本题考查浮沉条件和密度公式的应用，要求掌握密度公式，应用密度公式进行解决问题。
