第三章 光的折射 透镜
第3节 凸透镜成像的规律

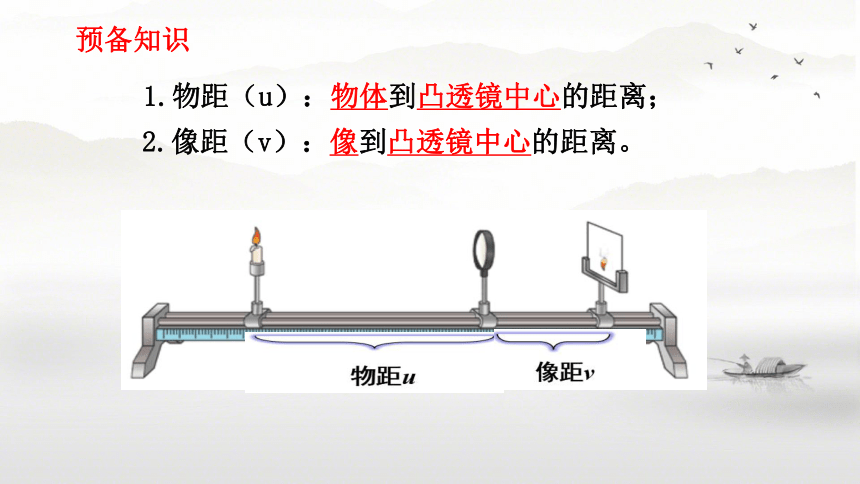

预备知识
1.物距（u）：物体到凸透镜中心的距离；
2.像距（v）：像到凸透镜中心的距离。

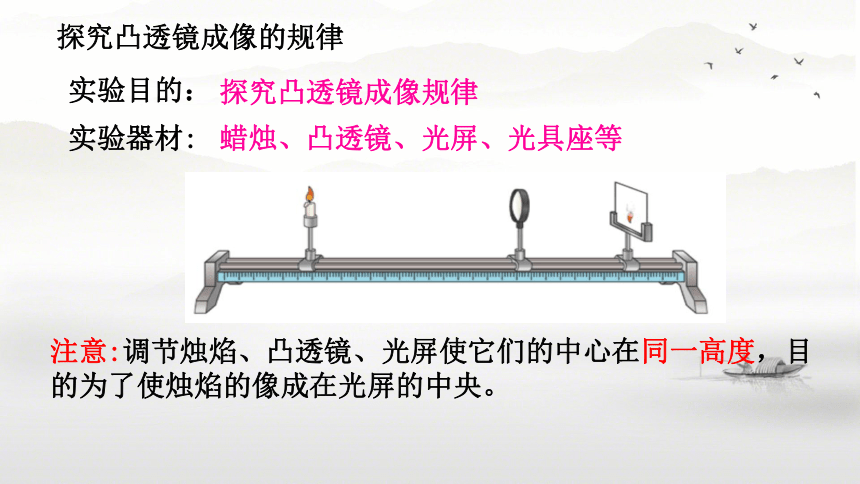

实验目的：
探究凸透镜成像规律
实验器材:
蜡烛、凸透镜、光屏、光具座等
注意:调节烛焰、凸透镜、光屏使它们的中心在同一高度，目的为了使烛焰的像成在光屏的中央。
探究凸透镜成像的规律

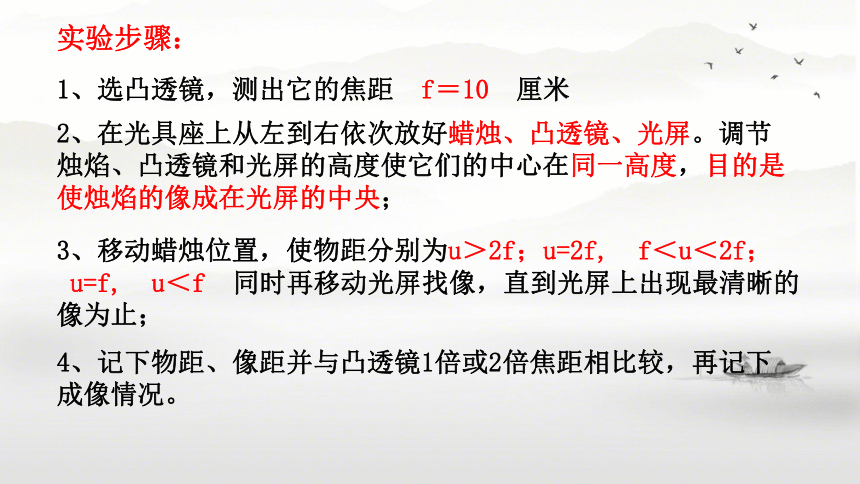

实验步骤：
1、选凸透镜，测出它的焦距 f＝10 厘米
4、记下物距、像距并与凸透镜1倍或2倍焦距相比较，再记下成像情况。
3、移动蜡烛位置，使物距分别为u＞2f；u=2f, f＜u＜2f；
u=f, u＜f 同时再移动光屏找像，直到光屏上出现最清晰的像为止；
2、在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节烛焰、凸透镜和光屏的高度使它们的中心在同一高度，目的是使烛焰的像成在光屏的中央；

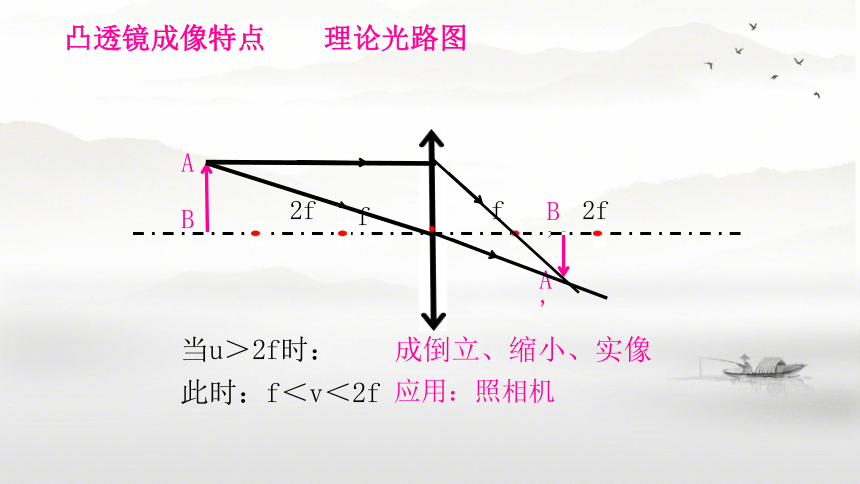

凸透镜成像特点 理论光路图
A
B
A'
B'
当u＞2f时：
成倒立、缩小、实像
应用：照相机
此时：f＜v＜2f
f
2f
f
2f
.
.
A
B
A'
B'

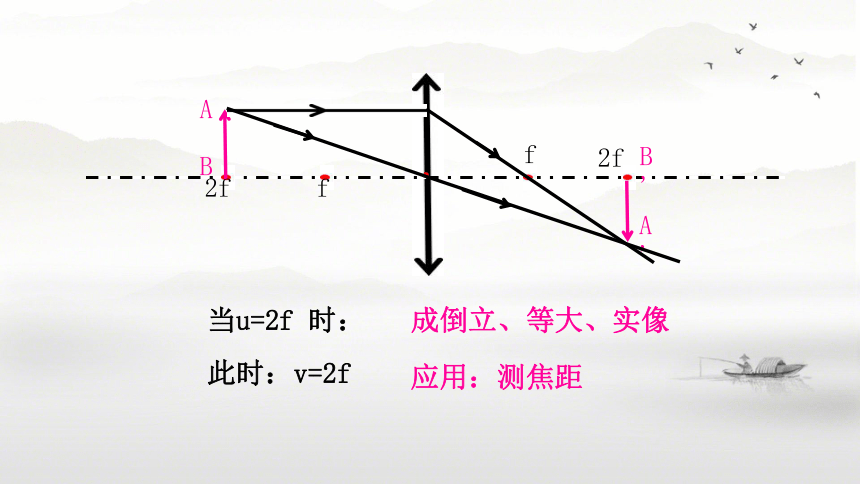

当u=2f 时：
成倒立、等大、实像
应用：测焦距
此时：v=2f
f
2f
2f
f
.
A
B
A'
B'

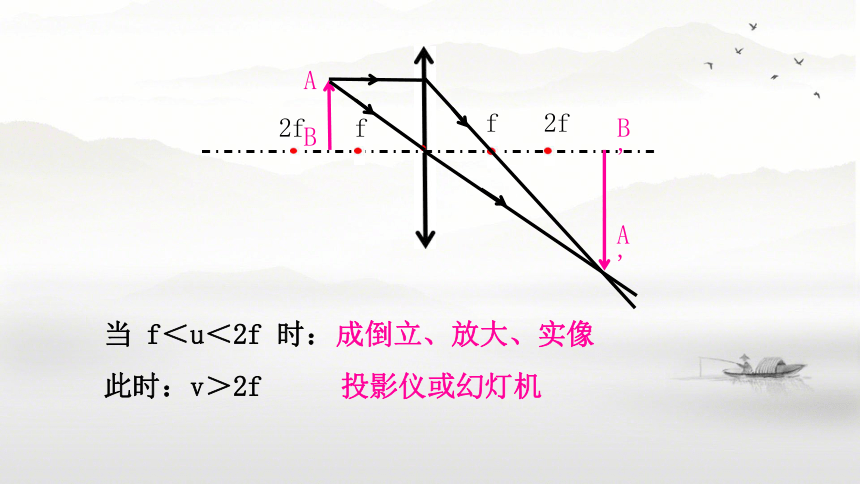

当 f＜u＜2f 时：
成倒立、放大、实像
投影仪或幻灯机
此时：v＞2f
f
2f
2f
f
A
B
当 u=f 时：
不成像
应用：探照灯
f
2f
2f
f
A
B
A'
B'
当 u＜f 时：
成正立、放大、虚像
应用：放大镜
此时：v＞u
f
2f
f
2f
1.将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（ ）
A.倒立、缩小的实像
B.正立、缩小的实像
C.倒立、放大的实像
D.正立、放大的虚像
C
放大镜
照相机
测焦距
投影仪
探照灯
u应 用
凸透镜成像规律
一倍焦距分虚实，二倍焦距分大小
实像：物近像远像变大 虚像：物近像近像变小。
2.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示位置时，光屏上出现了烛焰清晰的像，则所成的像是（ ）
A.倒立、放大的实像 B.倒立、缩小的实像
C.倒立、等大的实像 D.正立、放大的虚像
A
3.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（ ）
A.倒立、放大的像 B.倒立、缩小的像
C.正立、放大的像 D.正立、缩小的像
A
4. 凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（ ）
A.像变大，像距变大 B.像变小，像距变小
C.像变大，像距变小 D.像变小，像距变大
B
5.一个物体在凸透镜前20cm处，在光屏上成一个倒立缩小的像，则透镜的焦距为 （ ）
A.10cm＜f＜20cm B.f＞10cm
C.f＜10cm D.f＞20cm
C
6.将物体放在凸透镜30cm处，恰好能在光屏上得到一个清晰等大的像；当物体放在离凸透镜10cm处，前移动光屏，光屏上可得一个（ ）
A.倒立、放大的实像 B.倒立、缩小的实像
C.正立、放大的虚像 D.无像
C
拓展：
（1）在凸透镜的另一侧，无论怎样移动光屏都找不到物体的像，可能的原因是 。
（2）实验中小明将点燃的蜡烛、凸透镜固定在A、B位置后无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，可能的原因是 。
u = f
u ≤ f
