凸透镜成像的规律
凸透镜还能其他像吗？
通过上一节学习，你知道凸透镜成哪些像呢？
凸透镜能成不同的像与什么因素有关？
说出你的观点

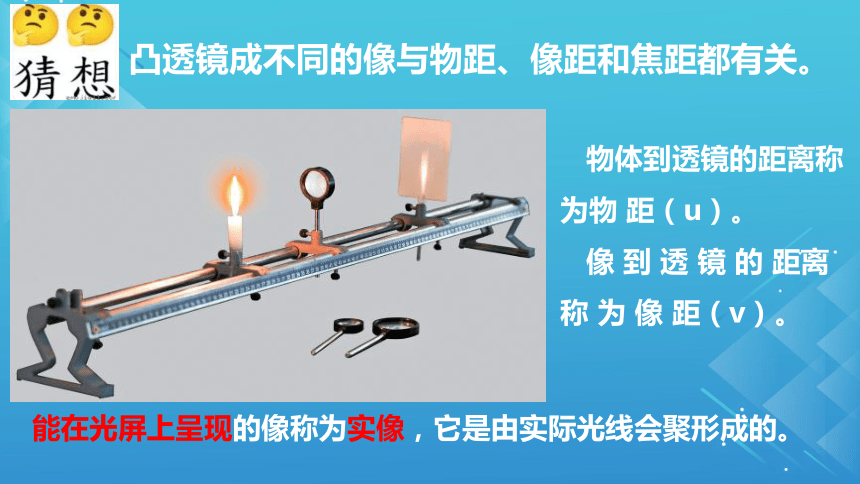

凸透镜成不同的像与物距、像距和焦距都有关。
物体到透镜的距离称为物 距（u）。
像 到 透 镜 的 距离 称 为 像 距（v）。
能在光屏上呈现的像称为实像，它是由实际光线会聚形成的。
活动一：探究凸透镜成像的规律

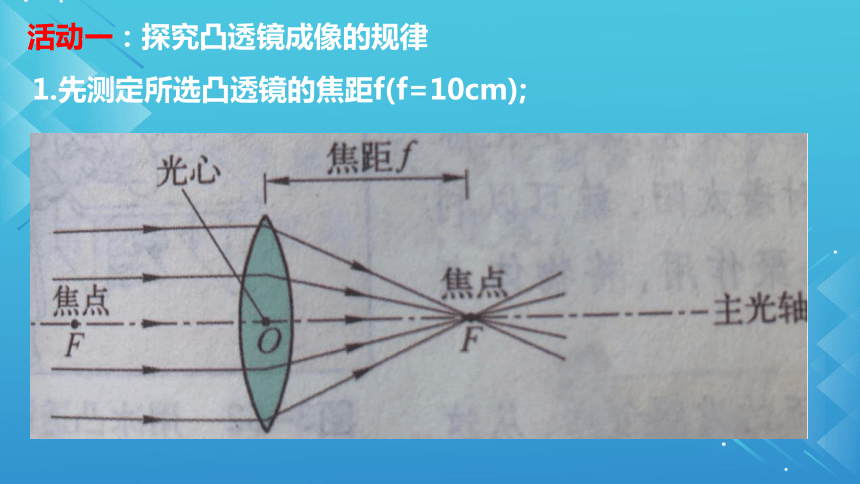

1.先测定所选凸透镜的焦距f(f=10cm);

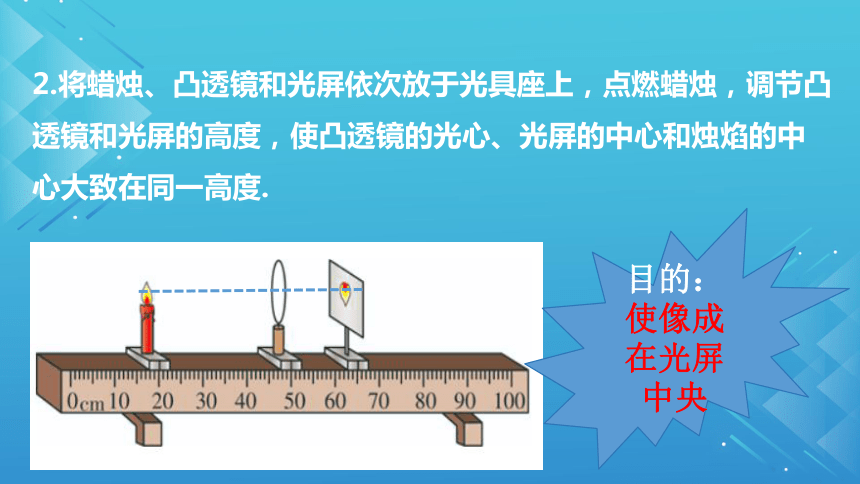

2.将蜡烛、凸透镜和光屏依次放于光具座上，点燃蜡烛，调节凸透镜和光屏的高度，使凸透镜的光心、光屏的中心和烛焰的中心大致在同一高度.
目的：使像成在光屏中央
3.点燃蜡烛，并使之远离凸透镜。调整光屏位置，直至光屏上呈现烛焰的像。测量物距和像距，并将成像的情况记录在下表中。
4.逐次减小物距，重复上述操作并记录，直至在光屏上无法呈现烛焰的像。
10
40
14
倒立
缩小
实像
35
18
倒立
缩小
实像
20
20
倒立
等大
实像
18
35
倒立
放大
实像
10
不成像
6
正立
放大
虚像
F
F
F
F
不成像

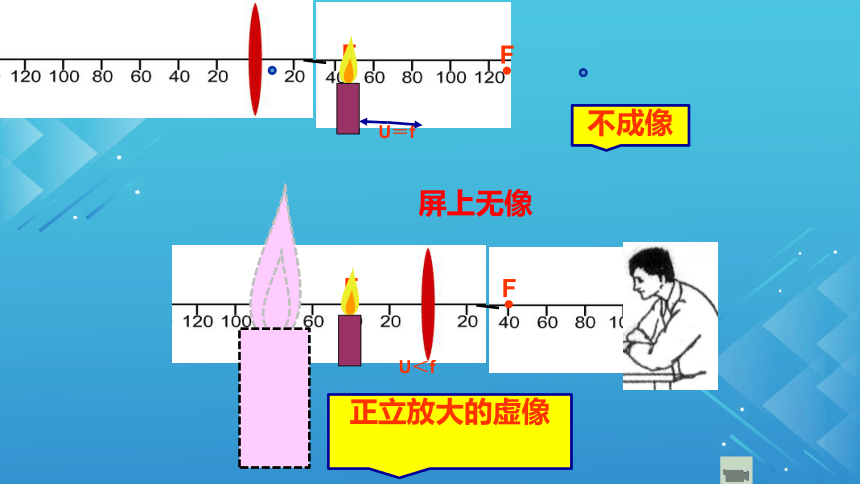

U＝f
U＜f
正立放大的虚像
屏上无像
物距 像的性质 像距 分布
u＞2f
f＜u＜2f
u=f
u＜f
f＜v＜2f
v=２f
v＞2f
倒立、缩小、实像
倒立、等大、实像
正立、放大、虚像
u=2f
倒立、放大、实像
不成像；光屏上出现大小不变的圆形光斑
v＞u
物像异侧
物像异侧
物像异侧
物像同侧

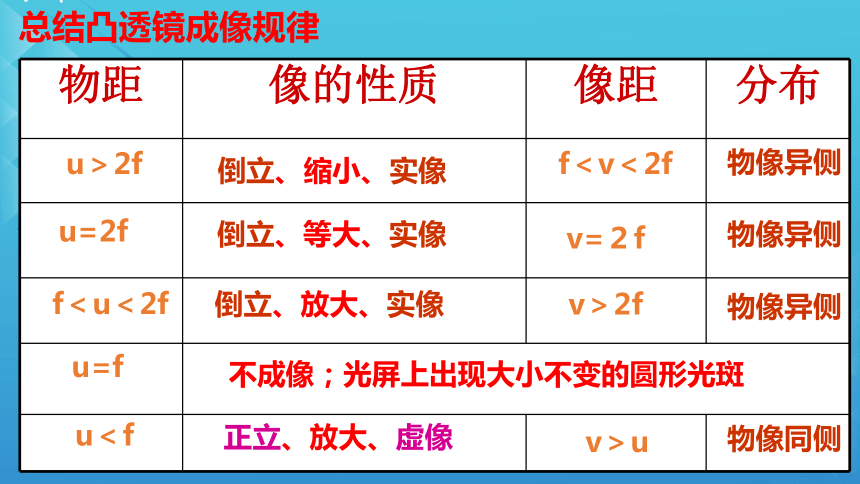

总结凸透镜成像规律
分界点
缩小
1.二倍焦距处，是物体成 像与 像的分界点；
2.一倍焦距处，是物体成 与 的分界点。
倒立实像
放大
正立虚像
像的动态调节方法
3.凸透镜成实像时，物近像 像变 、物远像 像变 ；
4.凸透镜成虚像时，物近像 像变 、物远像 像变 。
远
大
近
小
近
小
远
大
拓展
5.小明在实验中不小心用手将凸透镜遮住了一半，你认为此时在屏上的像是一半呢还是完整的？
像完整，但亮度变暗
6.实验中蜡烛燃烧变短，像有什么变化？如何调整？
7.总结一下，你已经掌握了几种测凸透镜焦距的方法？
随堂练习
1 .把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，可得到一个（　　）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的实像 D．正立放大的虚像
A
学习小结
2 .在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏一定位置时，烛焰在光屏上呈现一个清晰缩小的像。要使烛焰在光屏上呈现一个清晰放大的像，调节的方法是（　　）
A．透镜不动，蜡烛远离透镜，光屏远离透镜
B．透镜不动，蜡烛靠近透镜，光屏靠近透镜
C．蜡烛、光屏不动，透镜靠近蜡烛移动
D．蜡烛、光屏不动，透镜靠近光屏移动
C
3 .某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u与像到凸透镜的距离v之间关系的图像，如图所示。下列判断正确的是（　　）
A．该凸透镜的焦距是10cm
B．当u＝16cm时，成倒立、等大的实像
C．用白纸遮住凸透镜上半部分，光屏上的像会变暗且不完整
D．物体从距凸透镜12cm处移动到1cm处的过程中，所成像的大小一直变大
B
4 .图甲是一幅卡通图片，小明将凸透镜从较远处逐渐靠近卡通图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是（　　）
A．③②④① B．③②①④
C．③①②④ D．③④①②
B
5 .小刚用镜头焦距为5cm的照相机拍摄的仲夏清晨叶片上出现晶莹剔透的露珠，镜头到露珠的距离至少要大于　 　cm．当照相机的镜头正对露珠从50cm处向20cm处移动过程中，则像的大小将逐渐　 　。
10
变大
6.在一次天宫授课中，王亚平制作了一个悬在空中的水球，透过水球看到了她倒立、缩小的像，如图甲所示。老师告诉小海这个水球相当于一个凸透镜，小海利用图乙所示器材进行探究，将焦距为10cm的凸透镜固定在50cm刻度线处。
（1）当小海将蜡烛和光屏移至图乙所示位置时，烛焰恰好在光屏的中心成清晰的倒立、缩小的像，这个像是 　 　（选填“实”或“虚”）像；
实
（2）当小海将蜡烛移至32cm刻度线处时，应向 　　（选填“左”或者“右”）移动光屏，才能在光屏上成清晰的倒立、　　
（选填“放大”“等大”或“缩小”）的像；
放大
右
