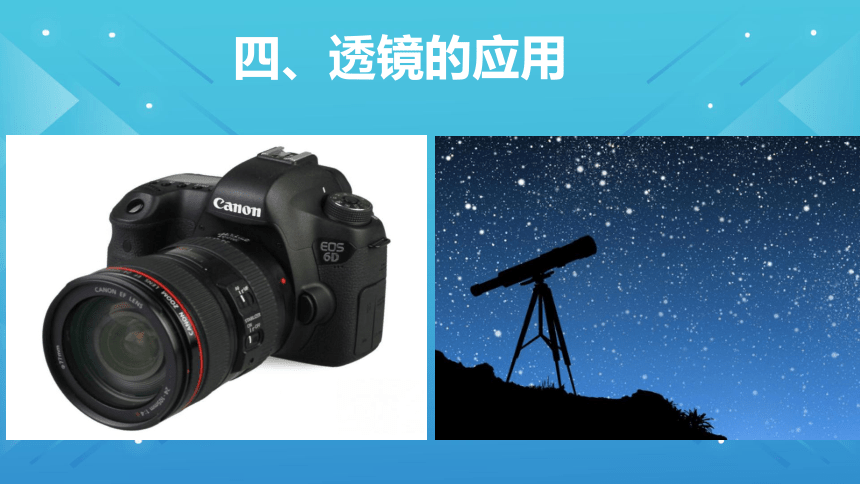

四、透镜的应用
照相机成什么像？物距和像距范围各是什么？
成倒立缩小的实像
物距：u>2f

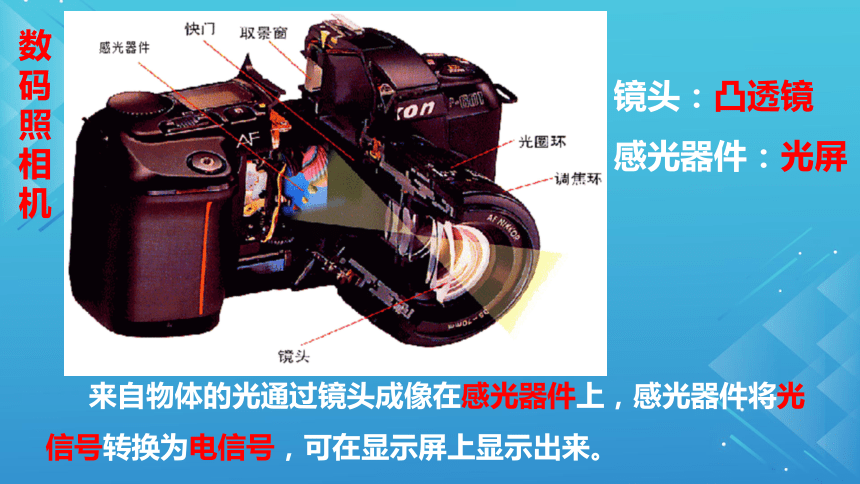

像距：f来自物体的光通过镜头成像在感光器件上，感光器件将光信号转换为电信号，可在显示屏上显示出来。
数码照相机
镜头：凸透镜
感光器件：光屏

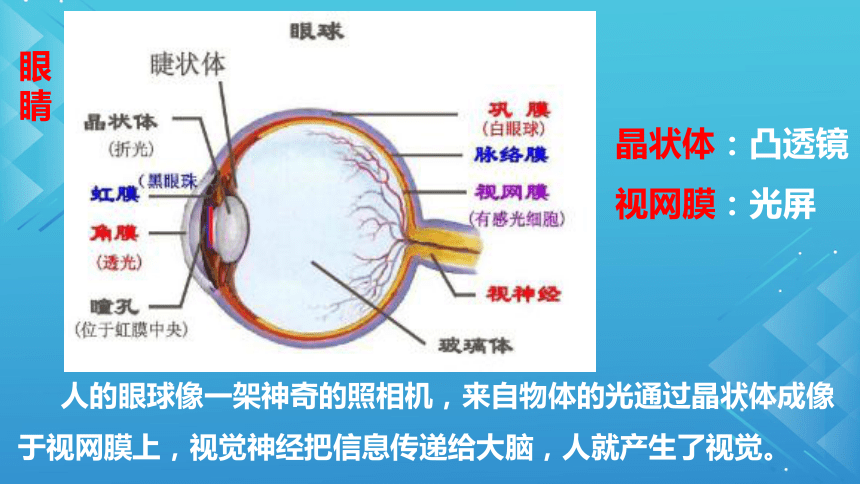

人的眼球像一架神奇的照相机，来自物体的光通过晶状体成像于视网膜上，视觉神经把信息传递给大脑，人就产生了视觉。
眼睛
晶状体：凸透镜
视网膜：光屏
1.比较数码照相机和眼球
照相机的镜头与人眼的 功能类似；
照相机的感光器件与人眼的 功能类似；
晶状体
视网膜
都成
的实像
倒立缩小

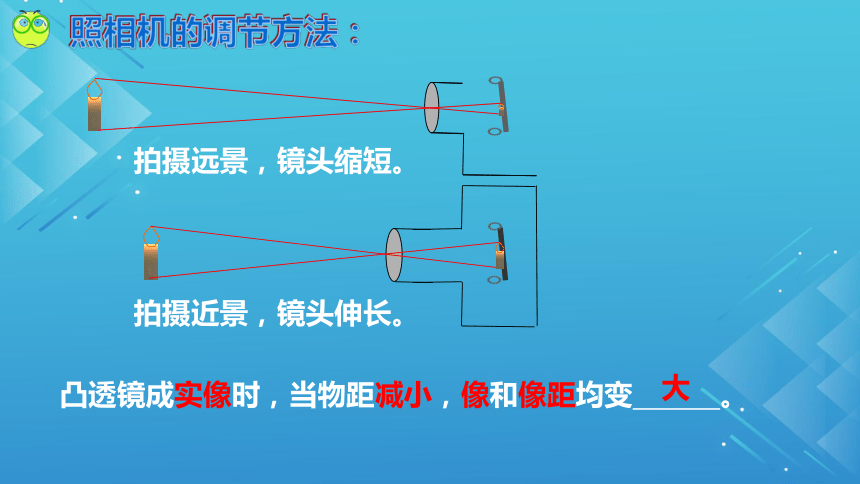

尝试： 调节简易照相机，使远近不同的物体都能成清晰的像在底片上，并总结调节的方法。
凸透镜成实像时，当物距减小，像和像距均变 。
拍摄近景，镜头伸长。
照相机的调节方法：
拍摄远景，镜头缩短。
大

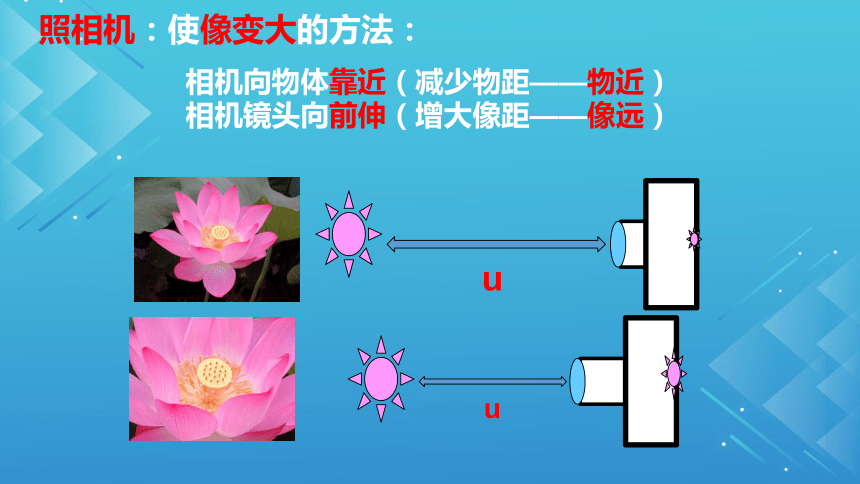

照相机：使像变大的方法：
相机向物体靠近（减少物距——物近）
相机镜头向前伸（增大像距——像远）
u
u

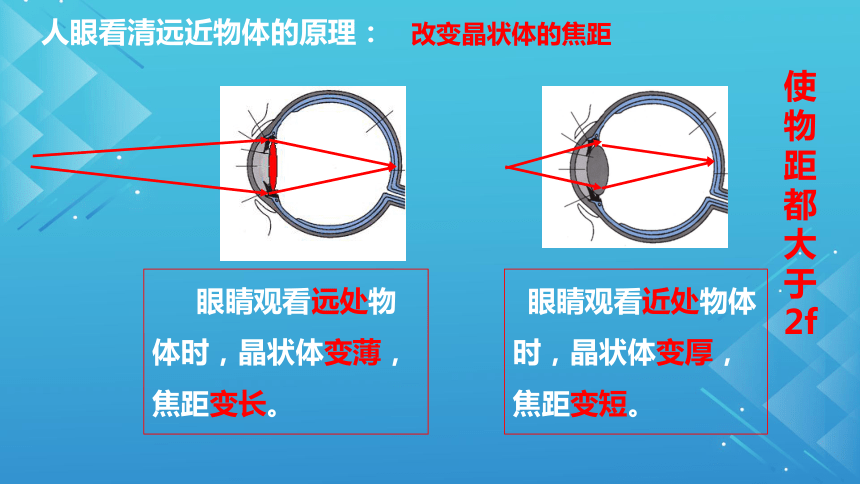

人眼看清远近物体的原理：
眼睛观看近处物体时，晶状体变厚，焦距变短。
改变晶状体的焦距
眼睛观看远处物体时，晶状体变薄，焦距变长。
使物距都大于2f
人眼是通过调节肌肉的松紧来改变晶状体的弯曲度，即改变晶状体的焦距，使物体仍能在视网膜上成像。
照相机一般是通过改变物距和像距，使像成在胶片上的；现在大多数照相机镜头的焦距也是可以调节的。

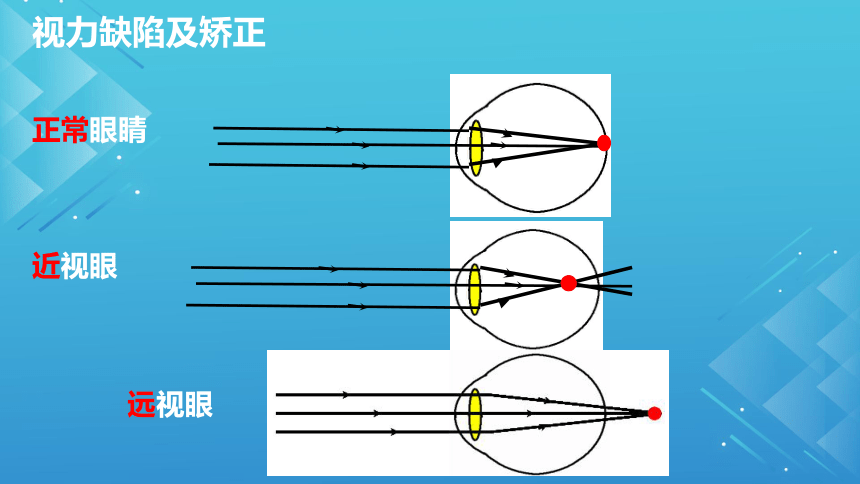

正常眼睛
视力缺陷及矫正
近视眼
远视眼
近视眼观察到的画面
远视眼观察到的画面
视力的缺陷
看得清近处，看不清远处
看得清远处，看不清近处
模拟探究近视眼的缺陷
戴上近视眼镜，调整后等光屏上出现清晰的像；移走近视眼镜，光屏上的像移到光屏的 ，怎样调整可使光屏上的像重新清晰？
1.将光屏向左移（靠近凸透镜）
2.将蜡烛向右移（靠近凸透镜）
前方
模拟探究远视眼的缺陷
戴上远视眼镜，调整后等光屏上出现清晰的像；移走远视眼镜，光屏上的像移到光屏的 ，怎样调整可使光屏上的像重新清晰？
1.将光屏向右移（远离凸透镜）
2.将蜡烛向左移（远离凸透镜）
后方
眼镜的度数表示的是镜片（透镜）折光本领的大小。近视或远视程度越严重，所配眼镜的度数越高。镜片的度数越高，焦距就越短，发散或会聚光的本领就越大。
眼镜的度数
眼镜的度数在数值上等于镜片焦距（以米为单位）倒数的 100 倍。远视镜片（凸透镜）度数为正，近视镜片（凹透镜）度数为负。D=100/f
焦距为0.5 m的远视镜片或近视镜度数为多少度？
远视镜片：+200度
近视镜片：-200度
望远镜
望远镜(显微镜)
目镜
物镜
靠近眼睛
靠近物体
显微镜
3.望远镜和显微镜
望远镜
调节物镜与目镜的距离，可观察到远处的物体在人的眼前成像。
用焦距较小的凸透镜作为目镜；
用焦距较大的凸透镜作为物镜；
天文望远镜=照相机（物镜）+放大镜（目镜）
物镜：焦距较大的凸透镜，远方的物体位于物镜的二倍焦距以外，经物镜成倒立缩小的实像。
目镜：焦距较小的凸透镜，经物镜成的实像落在目镜的一倍焦距以内，再经目镜成正立放大的虚像。
天文望远镜成倒立的虚像
用望远镜观察物体时，望远镜所成的像离我们的眼睛很近，使远方物体在眼前成像，增大了视角，因而通过望远镜能清楚地看到远处的物体。
望远镜的发展
望远镜的发展
FAST天眼 射电望远镜
南极巡天望远镜
显微镜
显微镜可以帮助我们看清肉眼看不见的微小物体，微小的物体经过物镜和目镜两次放大后，人眼就可以看清楚了。
用焦距较大的凸透镜作为目镜；
用焦距较小的凸透镜作为物镜；
显微镜=投影仪（物镜）+放大镜（目镜）
物镜：焦距较小的凸透镜，近处的物体位于物镜的一二倍焦距之间，经物镜成倒立放大的实像。
目镜：焦距较大的凸透镜，经物镜成的实像落在目镜的一倍焦距以内，再经目镜成正立放大的虚像。
显微镜成倒立放大的虚像
透镜的其他应用----投影仪
1.凸透镜的作用：使胶片成
。
f2f
成倒立放大的实像；
倒立放大的实像
2.平面镜的作用：
。
3.使屏幕上像变大的方法：
。
改变光路，使像成在屏幕上
使凸透镜向下移；
同时使投影仪远离屏幕。
透镜的其他应用---幻灯机
透镜的其他应用----放大镜
1.u2.使像变大的方法：
地图保持不动，将放大镜稍微远离地图；
课堂小结
随堂练习
1 .如图的四幅图中，分别表示远视眼成像情况和矫正做法的是（　　）
A．③① B．③④ C．②① D．②④
D
2 .某同学将凸透镜平放在物理课本的封面上，通过凸透镜看到“物”字的形状是（　　）
B
3 .2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜上的电路图恰好在硅片上成清晰缩小的像，下列说法正确的是（　　）
A．电路图在硅片上成的像是虚像
B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜一倍焦距以内
D．要减小硅片上的像，掩膜需向下移动
B
4 .如图所示是简易天文望远镜的内部结构示意图。下列说法正确的是（　　）
A．远处的物体经过物镜成一个倒立、放大的像
B．物镜和目镜成的像都是实像
C．物镜所成的像落在目镜的一倍焦距以内
D．目镜相当于投影仪
C
5.在探究“近视眼的矫正”课外实验中：
（1）调整烛焰（模拟远处所视物）、水凸透镜（模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注入或吸取水量来调节）、光屏（模拟人眼视网膜）在光具座上的位置，如图所示，此时在光屏上得到了烛焰清晰的像，该像是倒立、　　 的　　 像。
缩小
实
（2）向水凸透镜内 （填“注入”或“吸取”）适量水来模拟近视眼，发现光屏上原来清晰的像变模糊了。①若将光屏向靠近透镜的方向移动适当距离，再次得到清晰的像。说明近视眼将远处的物体成像在视网膜　　 （填“前”或“后”）。②若光屏不移动，在烛焰和水凸透镜间加一个焦距合适的凹透镜，光屏上也能得到清晰的像。说明近视眼镜是　　 透镜。
前
注入
凹
