(共34张PPT)
第三章 光的折射 透镜
二、透镜
一、初识透镜

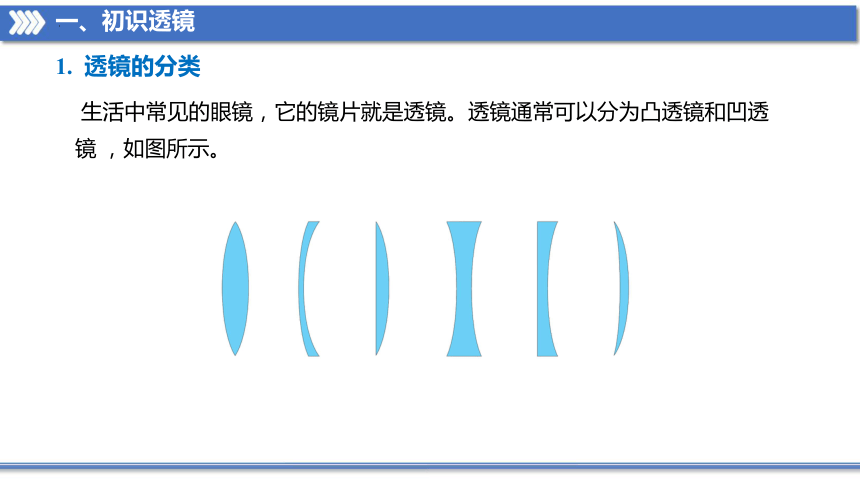

生活中常见的眼镜，它的镜片就是透镜。透镜通常可以分为凸透镜和凹透镜 ，如图所示。
1. 透镜的分类
（1）如图所示，分别通过凸透镜和凹透镜观察书上的文字（透镜距书较近），你有什么发现？
（2）用眼镜代替透镜进行上述观察，辨别你或其他同学眼镜的镜片属于哪种类型的透镜。

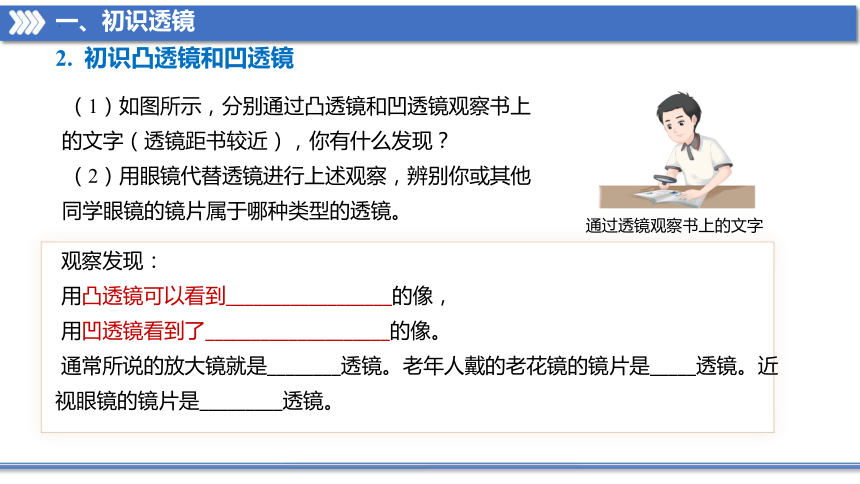

2. 初识凸透镜和凹透镜
通过透镜观察书上的文字
观察发现：
用凸透镜可以看到__________________的像，
用凹透镜看到了____________________的像。
通常所说的放大镜就是________透镜。老年人戴的老花镜的镜片是_____透镜。近视眼镜的镜片是_________透镜。
一、初识透镜
二、认识透镜对光的作用

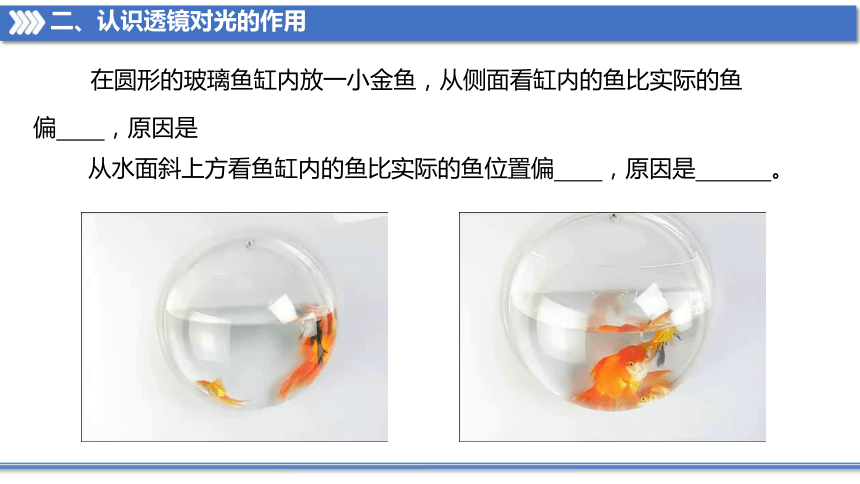

在圆形的玻璃鱼缸内放一小金鱼，从侧面看缸内的鱼比实际的鱼偏 ，原因是
从水面斜上方看鱼缸内的鱼比实际的鱼位置偏 ，原因是 。
探究活动（1）

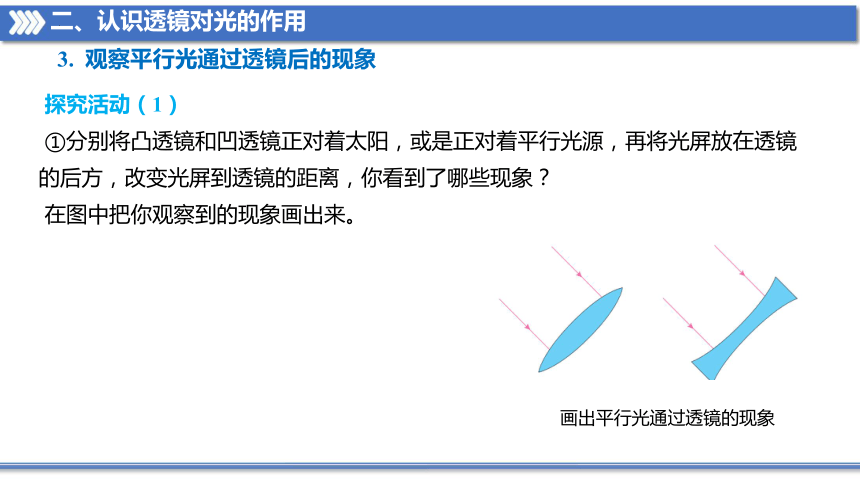

①分别将凸透镜和凹透镜正对着太阳，或是正对着平行光源，再将光屏放在透镜的后方，改变光屏到透镜的距离，你看到了哪些现象？
在图中把你观察到的现象画出来。
3. 观察平行光通过透镜后的现象
二、认识透镜对光的作用
画出平行光通过透镜的现象

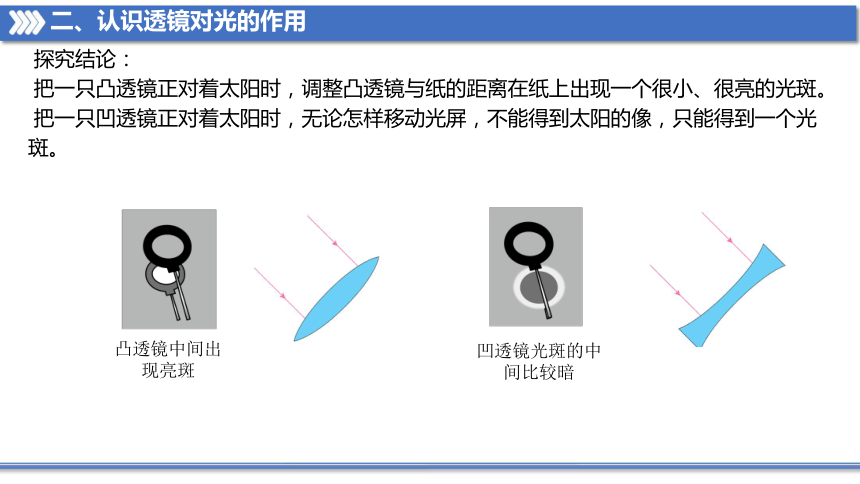

探究结论：
把一只凸透镜正对着太阳时，调整凸透镜与纸的距离在纸上出现一个很小、很亮的光斑。
把一只凹透镜正对着太阳时，无论怎样移动光屏，不能得到太阳的像，只能得到一个光斑。
凹透镜光斑的中间比较暗
凸透镜中间出现亮斑
二、认识透镜对光的作用
探究活动（2）
图是在充满烟雾的容器内，用平行光照射凸透镜和凹透镜观察到的现象。
（2）探究结论
由实验可知，凸透镜对光有__________作用，所以凸透镜又叫_____透镜。 凹透镜对光有__________作用，所以凹透镜又叫_____透镜。
二、认识透镜对光的作用
二、认识透镜对光的作用

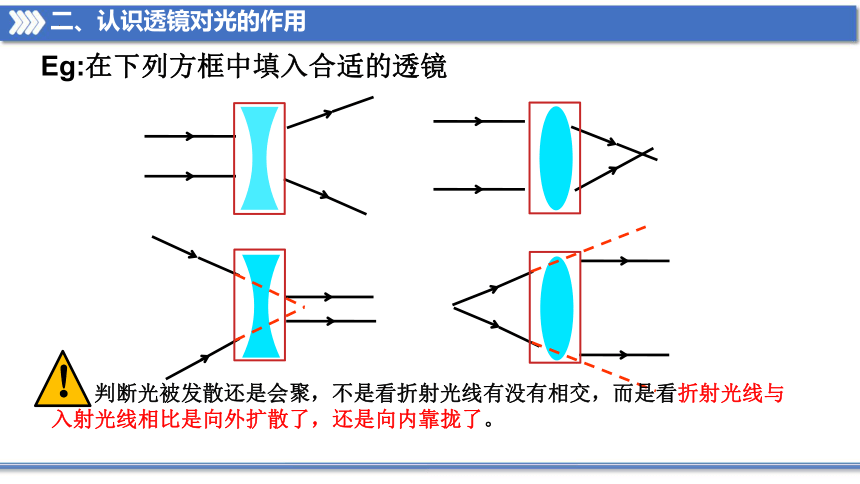

Eg:在下列方框中填入合适的透镜
判断光被发散还是会聚，不是看折射光线有没有相交，而是看折射光线与入射光线相比是向外扩散了，还是向内靠拢了。
！
二、认识透镜对光的作用
如图所示，A是一只水平放置的长方形暗盒，盒内有水平向右的平行光，B为暗盒右侧平面上的一个圆孔，C是一个与暗盒右侧平行且相隔一定距离的光斑．若选取与圆孔B相同的厚玻璃板、凹透镜、凸透镜三个光学器件中的一个嵌入圆孔B中，发现光斑C比圆孔B大，则嵌入圆孔B的那个光学器件可能是：
二、认识透镜对光的作用
光心
主光轴

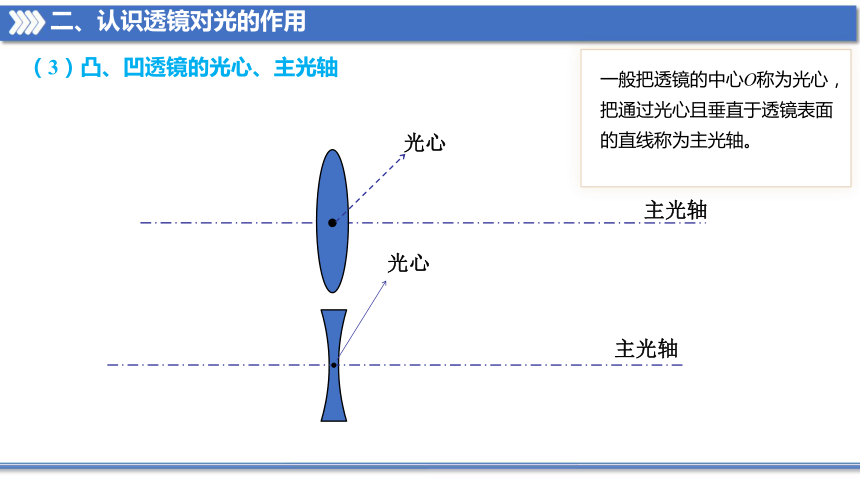

（3）凸、凹透镜的光心、主光轴
一般把透镜的中心O称为光心，把通过光心且垂直于透镜表面的直线称为主光轴。
光心
主光轴
二、认识透镜对光的作用
焦距f
焦点
F
主光轴
焦点
F

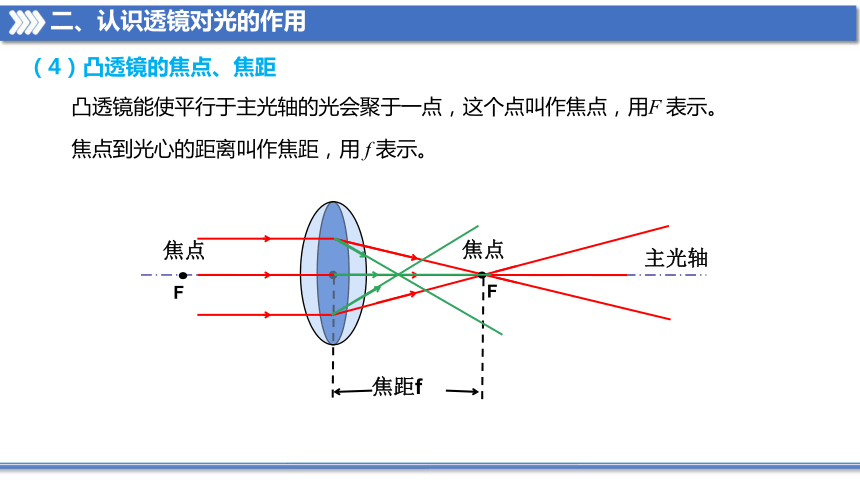

（4）凸透镜的焦点、焦距
凸透镜能使平行于主光轴的光会聚于一点，这个点叫作焦点，用F 表示。
焦点到光心的距离叫作焦距，用 f 表示。

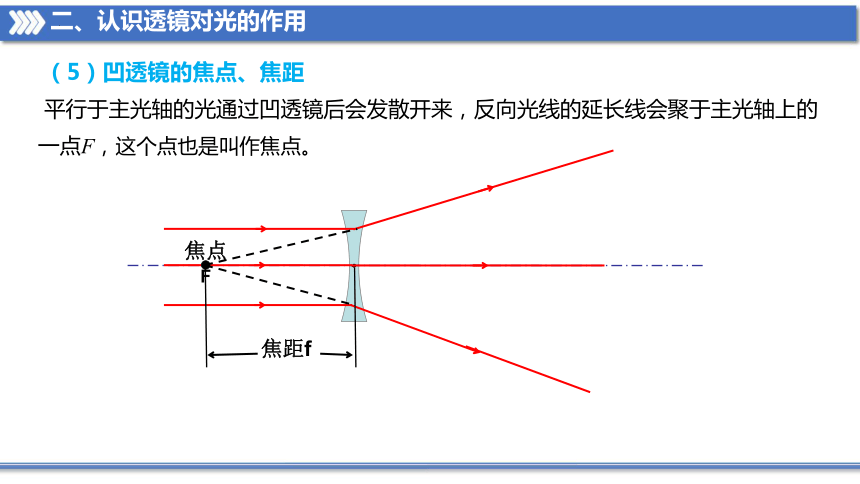

（5）凹透镜的焦点、焦距
平行于主光轴的光通过凹透镜后会发散开来，反向光线的延长线会聚于主光轴上的一点F，这个点也是叫作焦点。
二、认识透镜对光的作用
焦点
F
焦距f
【例题1】透镜是用透明物质制成的光学器件，它利用的是光的________ （选填“直线传播”“折射”或“反射”）。中间比边缘______ 的透镜是凸透镜，如图中的______（填字母）；中间比边缘______的透镜是凹透镜，如图中的______ 。（填字母）
透镜是用透明物质制成的光学器件，它利用的是光的折射；中间厚边缘薄的是凸透镜；中间薄边缘厚的是凹透镜；由图可知，B、C中间厚边缘薄是凸透镜；A、D中间薄边缘厚是凹透镜。
B、C
折射
厚
A、D
薄
二、认识透镜对光的作用
【例题2】如图所示，将凸透镜正对着太阳光，前后移动卡片纸，得到一最小、最亮的光点，测得光点到凸透镜光心的距离是10cm。这个光点所在的位置就是凸透镜的______ ，光点是由凸透镜对光的______作用形成的。
会聚
焦点
二、认识透镜对光的作用
【例题3】如图所示，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置较______（选填“亮”或“暗”），这是因为气泡与周围水组成______透镜，太阳光射向空气泡和它下方的水后，出射光线会被______（选填“会聚”或“发散”）。
暗
凹
发散
二、认识透镜对光的作用
想一想：如图所示，用凸透镜观察邮票，可以看到正立、放大的像。能否因此认为凸透镜所成的像都是正立、放大的呢？
1. 观察凸透镜成像的特点
三、观察凸透镜成像
活动：
（1）用凸透镜观察书上的文字。从贴近书上的文字开始，逐渐增大凸透镜与书的距离，你看到的文字是怎样变化的？你有什么发现？
（1）先把凸透镜紧贴书本上的字，看到的字是放大的；
（2）让凸透镜逐渐远离书本，通过凸透镜观察到的字逐渐增大；
（3）当凸透镜继续远离时，在某个位置会突然看不到字了，再远离的话，会看到倒立放大的像，再远些就成倒立缩小的实像。
（2）通过凸透镜观察窗外的景物，你看到的像有什么特点？它是倒立的还是正立的，是放大的还是缩小的？如图所示，在凸透镜后面放一张白卡纸，并调整它到凸透镜的距离，在白卡纸上能否看到窗外景物的像？
白卡纸上能呈现
窗外景物的像吗
观察发现，适当调整物体和光屏到凸透镜的距离，也能看到倒立、缩小或倒立、放大的像，并且有的像还可以呈现在光屏上。
三、观察凸透镜成像
【例题4】题图为小明送给爷爷一款带有透镜的指甲刀，方便爷爷剪指甲。此款指甲刀所成的像为（ ）
A. 倒立、放大的像 B. 倒立、放大的像
C. 正立、放大的像 D. 正立、放大的像
D
三、观察凸透镜成像
【例题5】2022年12月31日，中国空间站全面建成！“天宫课堂”更是成为传播太空知识、播种航天梦想的重要平台！航天员王亚平在中国空间站用“水球”做成像实验，“水球”相当于_______透镜（选填“凸”或“凹”），王亚平通过水球所成像_________的像（选填“缩小”、“放大”）。
凸
缩小
三、观察凸透镜成像
四、拓展：透镜的三条特殊光线
1. 凸透镜的三条特殊光线
③经过凸透镜焦点的光线经
凸透镜折射后平行于主光轴
②平行于主光轴的光线经
凸透镜折射后通过焦点
①通过光心的光线
传播方向不改变
F
F
2. 凹透镜的三条特殊光线
③对着凹透镜异侧虚焦点入射的
光线经凹透镜后平行于主光轴
②平行于主光轴的光线经凹透镜后
发散光线的反向延长线通过虚焦点
①通过光心的光线
传播方向不改变
四、拓展：透镜的三条特殊光线
【例题7】早在2000多年前，我国古人就能“削冰向日取火”，即用冰磨成一种透镜，让太阳光透过它点燃柴草取火，如图甲所示。请在图乙中画出光线AB经冰透镜后的折射光线和光线CD对应的入射光线（O点为透镜的光心，F为透镜的两个焦点）。
四、拓展：透镜的三条特殊光线
【例题8】完成图中光路图。
四、拓展：透镜的三条特殊光线
课堂总结
焦点和
焦距
分类
①凸透镜：中间比边缘厚的叫作凸透镜.
②凹透镜：中间比边缘薄的叫作凹透镜.
③透镜的主光轴和光心.
①凸透镜对光有会聚作用，也叫会聚透镜；
②凹透镜对光有发散作用，也叫发散透镜。
①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫做焦距f。
②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长的交点叫做焦点F，从焦点到光心的距离叫做焦距f。
对光的作用
1．如图所示，用铁丝绕成一个内径约 4 mm 的圆环，将圆环在清水中浸一下后取出，圆环内部形成的水膜犹如一个透镜。试用一种简易的方法辨别它是凸透镜还是凹透镜。轻轻甩去少量的水（保持水膜完好），结果又会怎样？
实践与练习
2． 如图所示，照片中的眼镜是近视眼镜还是远视眼镜？
实践与练习
3. 在利用太阳光测量凸透镜的焦距时，小明将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示。当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为 l。小明推断，凸透镜的焦距 f 一定大于 l。你认为小明的推断正确吗？请说明理由。
实践与练习
综合提升训练
1．如图所示是光线通过透镜（图中未画出）的情形，其中所用透镜是凸透镜的是（　　）
A．① B．② C．③ D．①②③④
C
2．如图所示，画出了光线通过透镜（图中未画出）的情形，其中是凹透镜的是（　　）
A．只有d B．只有b和d C．只有c D．只有a、b、d
D
综合提升训练
3. 如图所示，小明手持凸透镜正对着太阳，下面放一张白纸，调节透镜到白纸的距离，会在白纸上得到最小最亮的光斑，在该光斑处能将火柴点燃，则该光斑所处的位置就是透镜的______，该光斑到透镜中心的距离叫______，经过________的光不改变方向。
焦点
焦距
光心
综合提升训练
4．光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。
综合提升训练
5. 如图中有两个不同的镜片，下列说法中正确的是（　　）
A．图甲中的镜片为凹透镜，对光线有会聚作用
B．图乙中的镜片为凹透镜，对光线有发散作用
C．图甲中的镜片为凸透镜，对光线发散有作用
D．图乙中的镜片为凸透镜，对光线有会聚作用
D
综合提升训练
6. 为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，在其下方距透镜10cm处的白纸上的光斑恰好与圆环重合。当将该透镜靠近白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小 　（选填“先变小后变大”、或“先变大后变小”），通过计算可以得到该凸透镜的焦距为　　cm。
先变小后变大　
8
综合提升训练
【例题4】太阳光可视为平行光，小珠利用它粗测凸透镜焦距，让放大镜正对太阳光，当纸面上出现最小最亮光斑时如题图所示，请在图中画出相应的入射光线和折射光线。
二、认识透镜对光的作用
