光的反射
第四章 ——光现象
我们能看到这些物体是因为光源发出的光进入眼睛。
光的反射
光的反射
我们为什么能看到本身不发光的东西呢？
光的反射

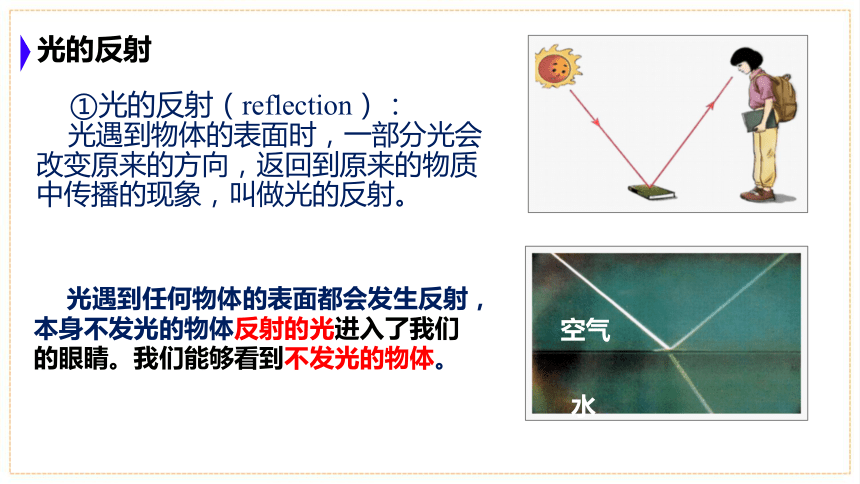

①光的反射（reflection）：
光遇到物体的表面时，一部分光会改变原来的方向，返回到原来的物质中传播的现象，叫做光的反射。
光遇到任何物体的表面都会发生反射，本身不发光的物体反射的光进入了我们的眼睛。我们能够看到不发光的物体。
空气
水
入射点
O

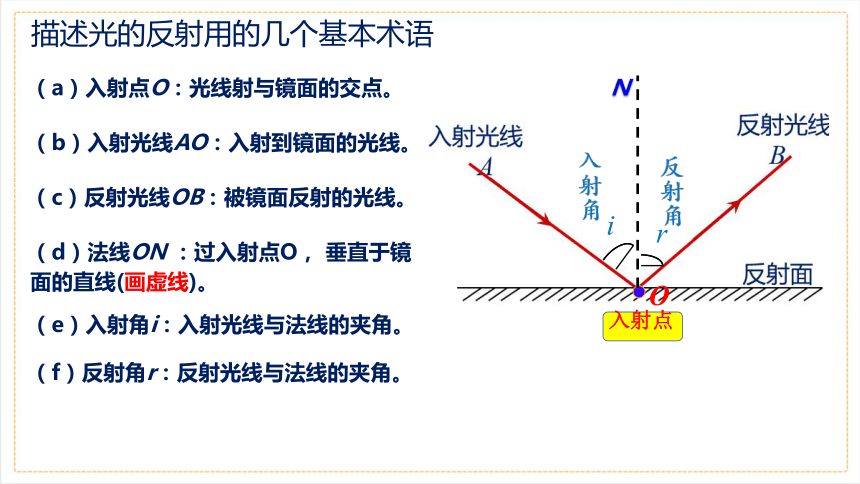

描述光的反射用的几个基本术语
（a）入射点O：光线射与镜面的交点。
（d）法线ON ：过入射点O， 垂直于镜面的直线(画虚线)。
（b）入射光线AO：入射到镜面的光线。
（c）反射光线OB：被镜面反射的光线。
（e）入射角i：入射光线与法线的夹角。
（f）反射角r：反射光线与法线的夹角。
N
i
r
提出问题
猜想假设
三线的位置关系怎样的？
三线是否在同一平面内？
两角大小有什么关系？
发生光的反射现象时遵循那些规律？
光的反射规律
设计实验

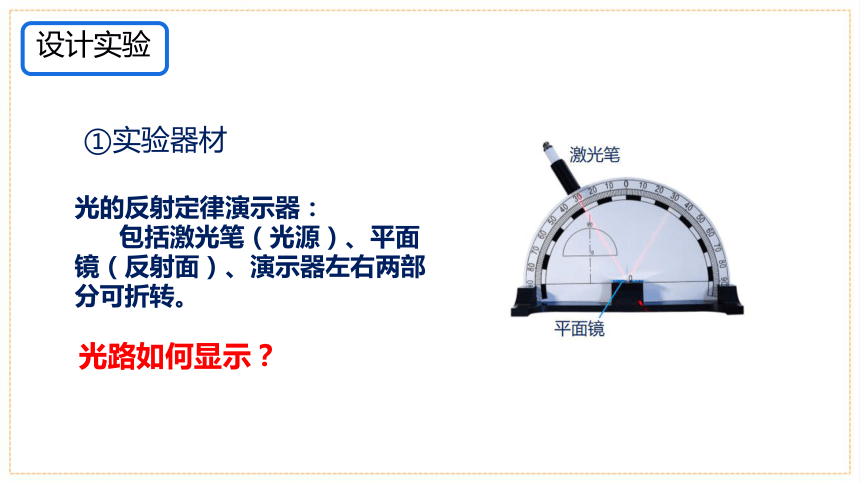

①实验器材
光的反射定律演示器：
包括激光笔（光源）、平面镜（反射面）、演示器左右两部分可折转。
光路如何显示？
设计实验

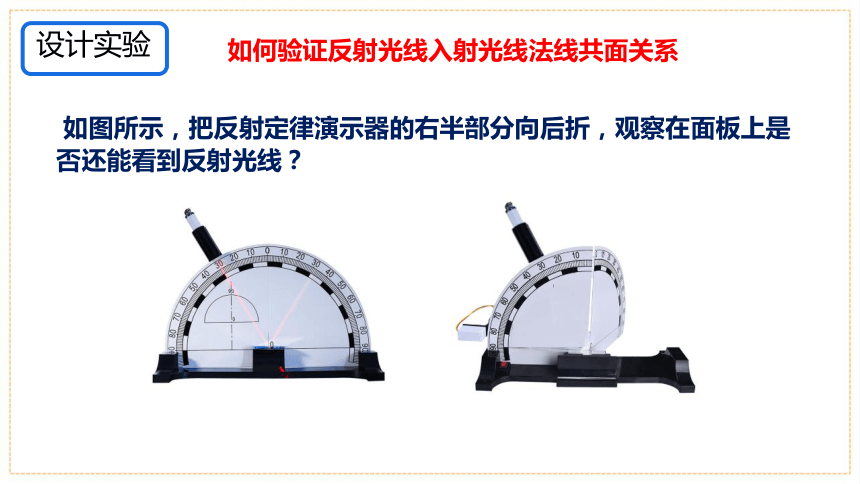

如图所示，把反射定律演示器的右半部分向后折，观察在面板上是否还能看到反射光线？
如何验证反射光线入射光线法线共面关系
设计实验

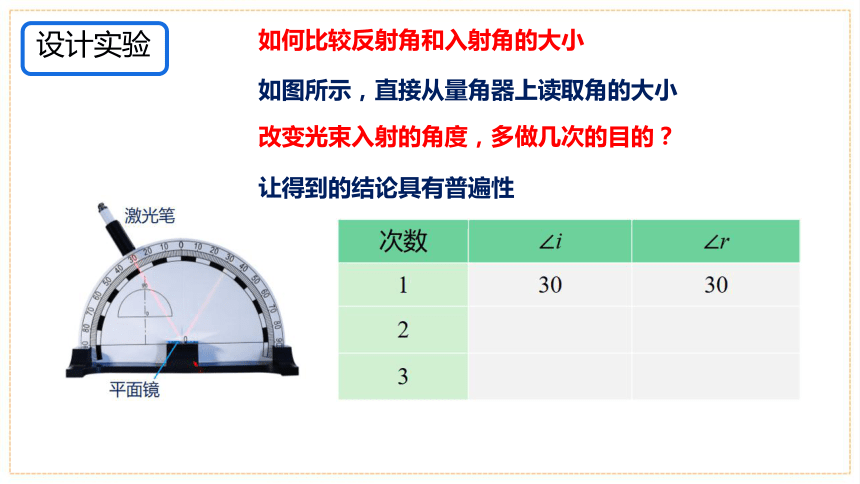

如图所示，直接从量角器上读取角的大小
如何比较反射角和入射角的大小
改变光束入射的角度，多做几次的目的？
让得到的结论具有普遍性

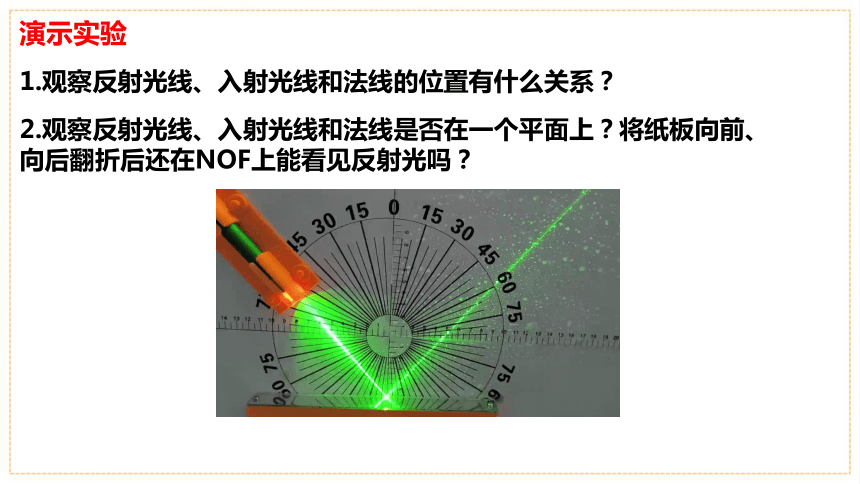

2.观察反射光线、入射光线和法线是否在一个平面上？将纸板向前、向后翻折后还在NOF上能看见反射光吗？
1.观察反射光线、入射光线和法线的位置有什么关系？
演示实验

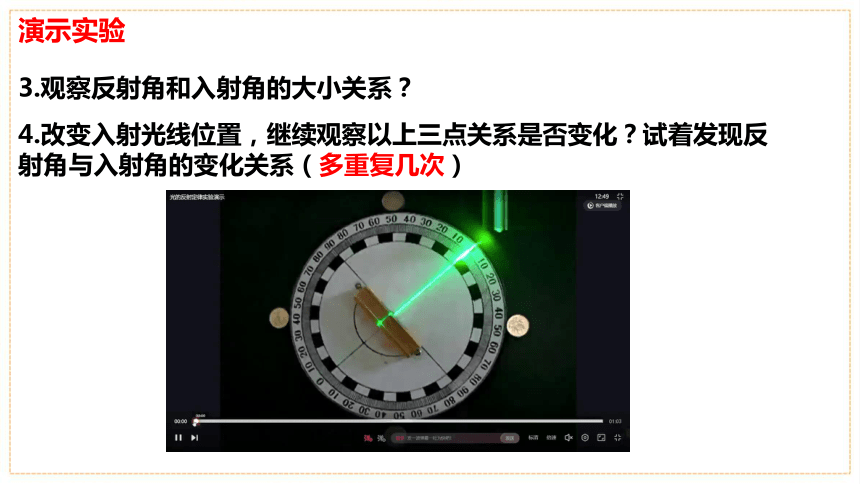

4.改变入射光线位置，继续观察以上三点关系是否变化？试着发现反射角与入射角的变化关系（多重复几次）
3.观察反射角和入射角的大小关系？
演示实验
1.光线垂直入射时，情况怎样？
反射角
入射角
=
=
0°
a
当光线垂直入射时，它将被垂直反射出去。
规律延伸
5.观察入射光线垂直入射时，试着找出反射光线的方向、入射角和反射角大小。
6.入射光线逆着原来反射光线入射，反射光线会怎样出射？
结论：光的反射现象中：光路是可逆的
崎岖的山路急转弯处往往安装一面镜子，可以使双方互相看到对面的公路状况及交通状况，保证安全。
光路的可逆性的利用
①反射光线、入射光线和法线的位置关系：
可看到两半块演示器在一个平面内时有反射光线，右半部分向前折或向后折，观察不到反射光线。
分析和论证
结论① ：反射光线、入射光线、和法线在同一平面内。
②多次改变入射光线AO、BO、CO的路径，记录对应反射光线的路径OA’、OB’、OC’。
分析和论证
结论② ：反射光线和入射光线总是分居法线的两侧。(法线居中)
分析和论证
③分析反射角和入射角的大小，归纳结论：
结论③ ：反射角等于入射角（两角相等）
在反射现象中，反射光线、入射光线、和法线在同一平面内；反射光线和入射光线分居法线的两侧；反射角等于入射角。
（三线共面）
（法线居中）
（两角相等）
在光的反射现象中，光路可逆。
光的反射定律
实验评价与交流
2、纸板（光屏）要与镜面垂直
1、实验要在较暗的环境进行
3、纸板地作用？
4、纸板前后翻折的目的：
5、多次实验的目的是：
显示光路
探究反射光线、入射光线、法线是否在同一平面内
得到普遍规律，避免偶然性
光射到任何物体的表面时都能发生反射现象，根据反射面的不同性质，光的反射分为两种类型。
①镜面反射（mirror reflection）
镜面反射
1
一束平行光照射到镜面上后，会被平行地反射。这种反射叫做镜面反射。
①漫反射（diffuse reflection）
凹凸不平的表面会把平行的入射光线向着四面八方反射。这种反射叫做漫反射。
镜面反射和漫反射，都遵循光的反射规律
“光污染与狙击手的伪装”
有时，黑板会“晃” 一些同学的眼睛，请你给出改善的建议。
用来放电影的银幕应该选择哪种质？（ ）
A.光滑的白布 B.粗糙的白布 C.平面镜
B
潜望镜
光纤通信
①对应关系：每一条反射光线对应一条入射光线
②因果关系：入射是因，反射是果。所以叙述反射定律内容时必须说“反射角等于入射角” ，不能说“入射角等于反射角”。
③两角关系：反射光线随着入射光线的改变而改变，反射角随入射角的增大而增大，随入射角的减小而减小。
④根据光的反射定律作图：
已知入射光线作反射光线；
已知反射光线作入射光线；
已知入射光线和反射光线，确定反射面的位置。
①根据反射光线(入射光线)做入射光线(反射光线)
反射光线
B
i
r
法线
N
入射点
O
入射光线
A
作图步骤总结
作法线（虚线）；
确定反射光线的位置；
作反射光线（实线）；
标出反射角r和入射角i。
如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜并标出反射角的度数.
方法：1、构建等腰三角形，做法线。2、依据法线与镜面垂直，作出平面镜。3、按要求标注反射面和角度
②利用反射光线和入射光线确定平面镜位置
③已知反射光线和平面镜，画入射光线（找光源）
A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出两条反射光线的入射光线，并确定发光点的位置。
方法：1、作出入射光线找交点。2、交点即是发光点（光源）位置
完成下列光路图
如图太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，求出镜面与水平面所成的角的度数
60°
在研究光的反射定律实验中（如图示），纸板和平面镜M垂直，将光线沿AO射到平面镜M上。
①转动右半平面纸板，发现只有左、右两个面在同一平面时，才能在右半平面找到反射光线OB，这说明：
；
②让入射光线AO逐渐向法线靠拢，观察到 ；
③测量∠AON和∠BON，发现 。
反射角等于入射角
反射光线OB也逐渐靠近法线
反射光线跟入射光线在同一平面上
当入射光线垂直平面镜时,入射角是　　　,反射角是　　　　。如果入射光线不变﹐则当镜面旋转20°时,反射光线与人射光线的夹角是　　　。
应用光的反射定律计算角度
已知反射光线与平面镜夹角为15 ，则入射角为____，若转动平面镜，使入射角减小30 ，则反射光线和入射光线的夹角为_______。
75
90
0
0
40
如图，入射光线不变，平面镜绕入射点O逆时针旋转一个较小的角　后，反射光线朝______（填“顺时针”或“逆时针”）方向转______角．
逆时针
如图所示，一束光线斜P纸板M射向平静的水面﹐经水面反射在纸M上形成一个光斑P,随着水面的上升,光斑将发生什么变化　　(　　　)
A.向左移动　　B.向右移动　　C.不会移动　　D.无法确定
应用光的反射定律判断光点的变化
5、 雨后天晴的夜晚，为了走路时不踩到地面上的积水，下列判断正确的是（ ）
A. 迎着月光走地上暗处是水；背着月光走地上亮处是水。
B. 迎着月光走地上亮处是水；背着月光走地上暗处是水。
C. 迎着月光走或背着月光走，都应是地上亮处是水。
D. 迎着月光走或背着月光走，都应是地上暗处是水。
B
迎着光
背
着
光
晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上）
让手电筒的光正对着平面镜照射，从侧面看去（ ）
A.镜子比较亮，它发生了镜面反射
B.镜子比较暗，它发生了镜面反射
C.白纸比较亮，它发生了镜面反射
D.白纸比较暗，它发生了漫反射
B
