多组开关型欧姆定律计算专题训练
1．如图所示电路中，，当开关和S2都闭合时，电压表的示数为6V，只闭合开关S2时，电压表的示数为2V，求：
（1）电源电压；
（2）电阻Ro的阻值。
2．如图所示的电路中，电源电压保持不变，电阻 ，求：
（1）当开关S1、S2都断开时，电流表的示数为0.6A，求电源电压；
（2）当开关S1、都闭合时，电流表的示数为2A，求电阻的阻值。
3．如图所示的电路，电源电压为5V，四个定值电阻的阻值均为5Ω。请完成下列任务：
（1）画出开关均断开时的等效电路图．（只画出电路中工作电阻的连接方式）；
（2）当开关均闭合时，求电流表的示数。
4．如图所示电路，电源电压恒为6V保持不变。小灯泡L标有“5V0.5A”字样（灯丝电阻不随温度变化），滑动变阻器R1的铭牌“20Ω1A”，电流表量程0～0.6A，电压表量程0～3V。求：
（1）小灯泡正常发光时的电阻；
（2）只闭合开关S和S1，滑动变阻器的滑片P置于最右端时，电压表的示数为2V，求定值电阻R2的阻值；
5．如图所示，电源电压恒定，，当开关S3闭合，S1、S2都断开时，电流表的示数为0.2A。求：
（1）电源电压；
（2）当开关S3断开，S1、S2都闭合时，电流表的示数。
、、、、
6．如图所示的电路中，电源电压为12V．并保持不变，的电阻为30Ω。（假设小灯泡灯丝电阻不变）画等效电路图并计算。
（1）S1、S2都断开时，小灯泡L两端电压为3V，求电流表示数；
(2)、S2都闭合时，电流表示数变为0.6A，求的阻值。

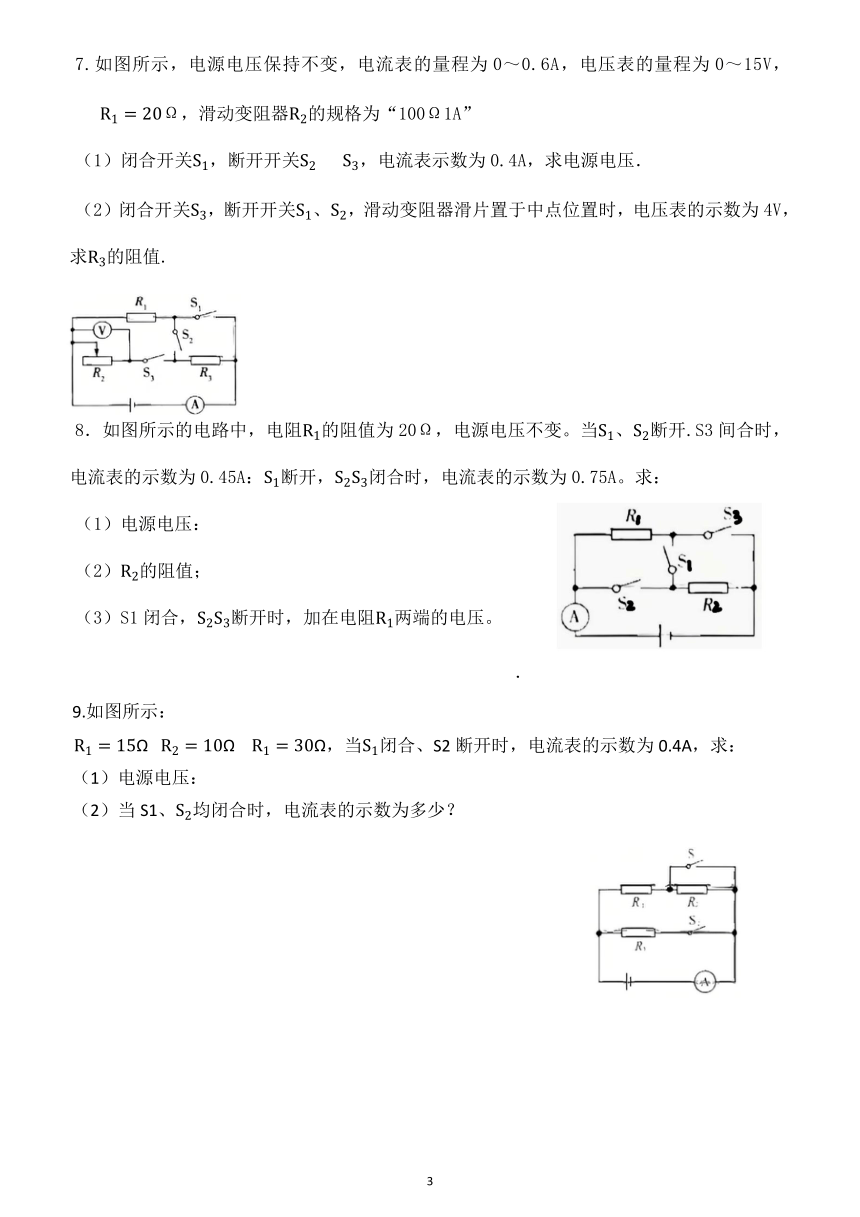

7.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V， ，滑动变阻的规格为“100Ω1A”
（1）闭合开关，断开开关 ，电流表示数为0.4A，求电源电压．
（2）闭合开关，断开开关，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求的阻值.
8．如图所示的电路中，电阻的阻值为20Ω，电源电压不变。断开.S3间合时，电流表的示数为0.45A：断开，闭合时，电流表的示数为0.75A。求：
（1）电源电压：
（2）的阻值；
（3）S1闭合，断开时，加在电阻两端的电压。
9.如图所示：
，当闭合、S2断开时，电流表的示数为0.4A，求：
（1）电源电压：
（2）当S1、均闭合时，电流表的示数为多少？
10．如图所示，电源两端的电压U保持不变。闭合开关S、S1，电压表示数为8V，电流表示数为2A，闭合开关S．断开开关，电压表示数为2V。求：
（1）电阻R2的阻值：
（2）电阻的阻值。
11．如图所示的电路，电源电压保持不变，电阻分别为20Ω和30Ω，只闭合开关电流表的示数为0.3A．求：
（1）电源电压：
（2）只闭合开关S2时电流表的示数。
（3）、S2均闭合时，电流表的示数，以及电路的总电阻。
多组开关型欧姆定律计算专题训练（答案）
6v;20Ω
6v；12Ω
R1和R2串联；1A;1A;2A
10Ω；40Ω；2Ω
9；0.9A
0.3A;60Ω
8v；50Ω
9v；30Ω；3.6v
6v；0.6A
10.4Ω；12Ω
11.6v；0.2A；12Ω第1页，共3页
