第4章 光现象
第4节 光的折射
在一个空碗中放一枚硬币。请你慢慢蹲下，当低至某一个观察位置时，就无法看到硬币了。但如果你慢慢往碗中倒水，在同一个观察位置就又能看到碗中的硬币了。这是为什么呢？
问 题
1
光的折射
01
光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射
光从一种介质垂直射入另一种介质时，传播方向不改变
空气
玻璃
界面：两种介质间相接触的面
入射光线：射向界面的光线
空气
玻璃

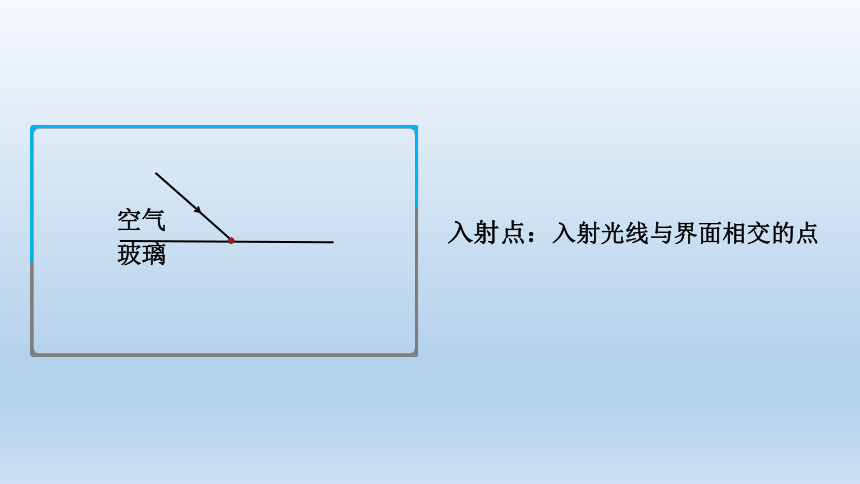

入射点：入射光线与界面相交的点
空气
玻璃

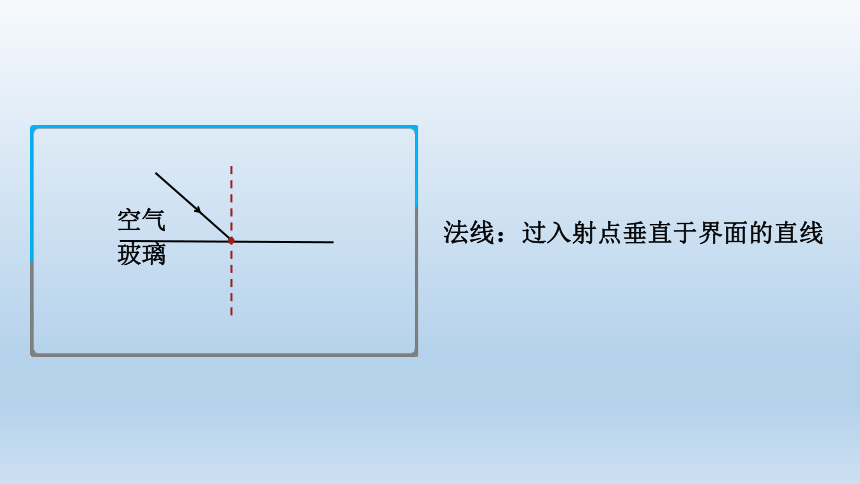

法线：过入射点垂直于界面的直线
空气
玻璃
空气
玻璃
折射光线：在界面处偏离原来方向后进入另一种介质里继续传播的光线
空气
玻璃
i
入射角：入射光线与法线的夹角
折射角：折射光线与法线的夹角
空气
玻璃
i
r
光的折射名词术语：一面（界面）、一点（入射点）、两角（入射角、折射角）、三线（入射光线、折射光线、法线）

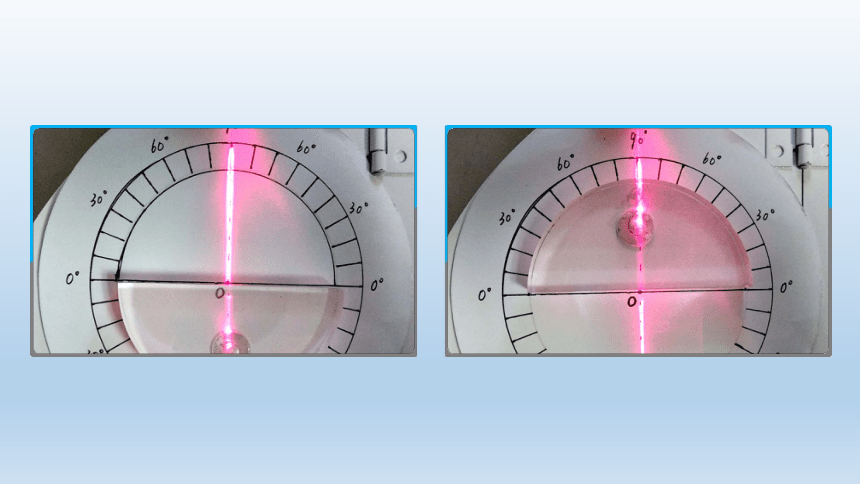

探究光的折射定律
折射光线、入射光线、法线在同一平面内
折射光线、入射光线、法线在同一平面内；折射光线、入射光线分居法线两侧
折射光线、入射光线、法线在同一平面内
空气中光线与法线的夹角大于其他介质中光线与法线的夹角
折射光线、入射光线、法线在同一平面内
在光的折射现象中，光路是可逆的
折射光线、入射光线、法线在同一平面内
光的折射定律：三线共面、两线分居、空气角大、光路可逆
折射光线、入射光线、法线在同一平面内
多次实验的目的：使实验结论更具有普遍性
一光线以跟水平面成45°角的方向从空气斜射到水面，则反射光线与折射光线之间的夹角
A．小于90°
B．大于90°
C．等于90°
D．无法确定
小
菜
一
碟
一盏探照灯装在看台上，灯光朝西斜向下射到没有水的游泳池的中央，在将水池逐渐灌满水的过程中，池底的光斑将
A．向东移动 B．向西移动
C．先向西移动，后向东移动 D．静止不动
画折射光线
空气
玻璃
画入射光线
空气
玻璃
光线垂直入射
光线多次折射
1
生活中的折射现象
02
折射光线、入射光线、法线在同一平面内
生活中折射现象：硬币上升、筷子弯折、铅笔错位、海市蜃楼
s
s'
空气
水
s
s'
空气
水
折射光线、入射光线、法线在同一平面内
由于光的折射，我们看到的不是物体本身，而是物体的虚像. 虚像始终在物体的上方
游泳池边有一个竖直的标杆，在水面下的游泳者看到的标杆与实际的标杆相比
A．一样高
B．偏矮
C．偏高
D．无法判断
小
菜
一
碟
用汽枪射击池水中的鱼，为提高命中率，在射击时应瞄准
A．看到的鱼 B．看到的鱼再偏上
C．看到的鱼再偏下 D．看到的鱼再偏右
课堂小结
想想本节课我们学了哪些知识？
