第四章 光现象
第4节 光的折射
试一试

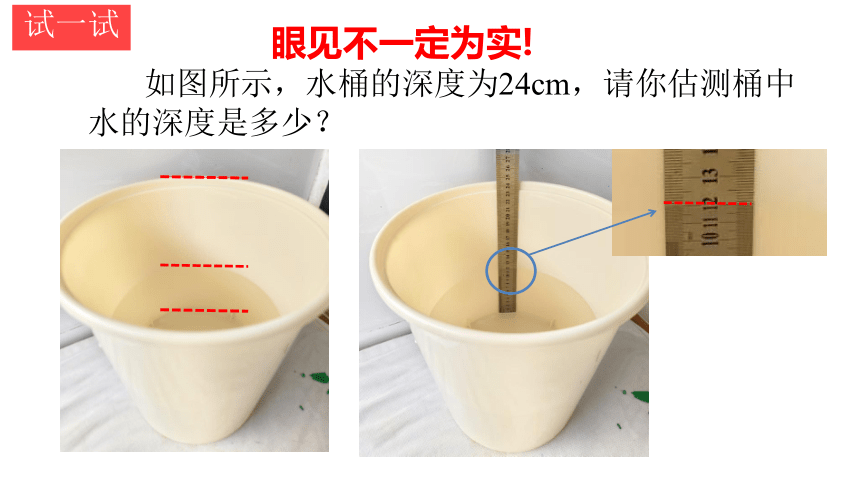

如图所示，水桶的深度为24cm，请你估测桶中水的深度是多少？
眼见不一定为实!

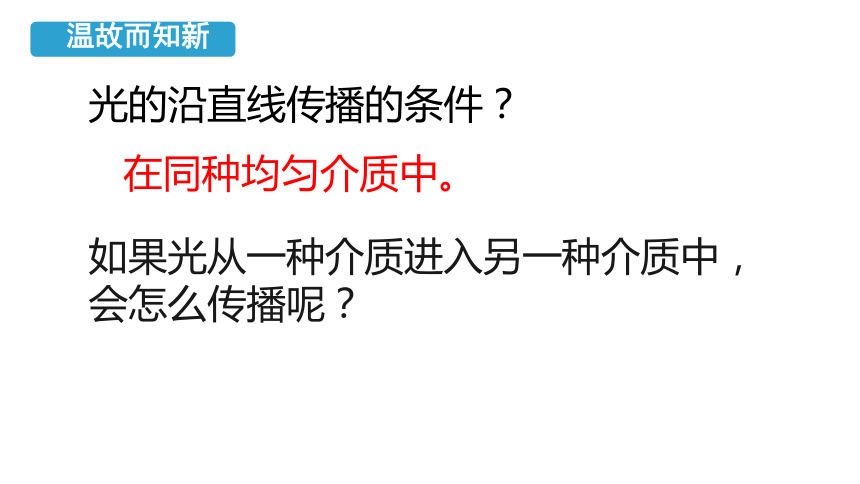

光的沿直线传播的条件？
在同种均匀介质中。
如果光从一种介质进入另一种介质中，会怎么传播呢？
温故而知新

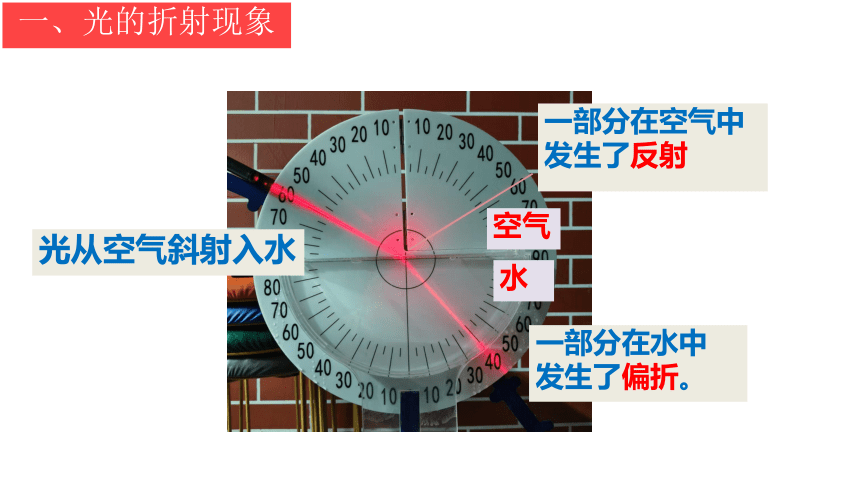

一、光的折射现象
空气
水
一部分在水中
发生了偏折。
一部分在空气中
发生了反射
光从空气斜射入水
一、光的折射现象

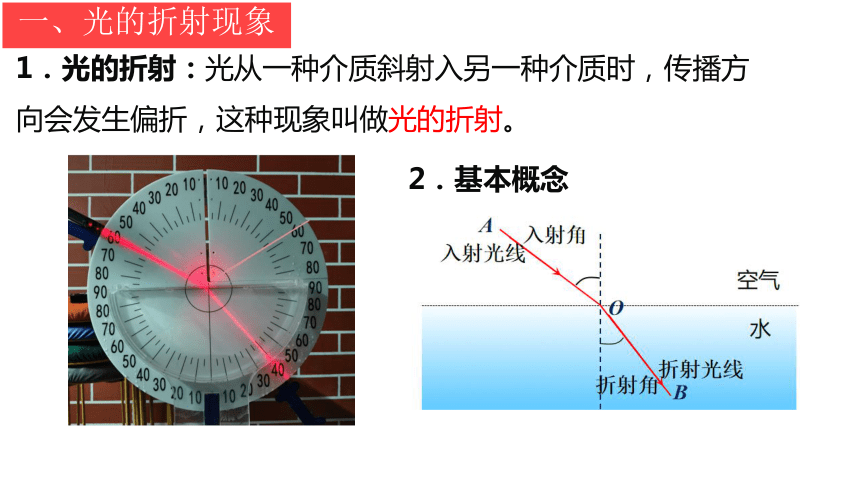

1．光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。
2．基本概念
① 折射光线、入射光线、法线是否在同一平面内？
② 折射光线、入射光线还分居法线的两侧吗？
③ 发生折射时，光路是否可逆？
④折射角等于入射角？

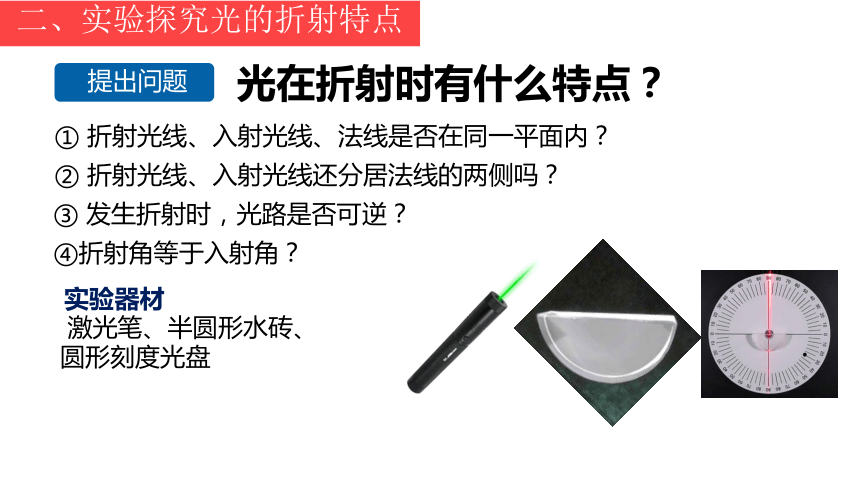

光在折射时有什么特点？
提出问题
激光笔、半圆形水砖、
圆形刻度光盘
实验器材
二、实验探究光的折射特点

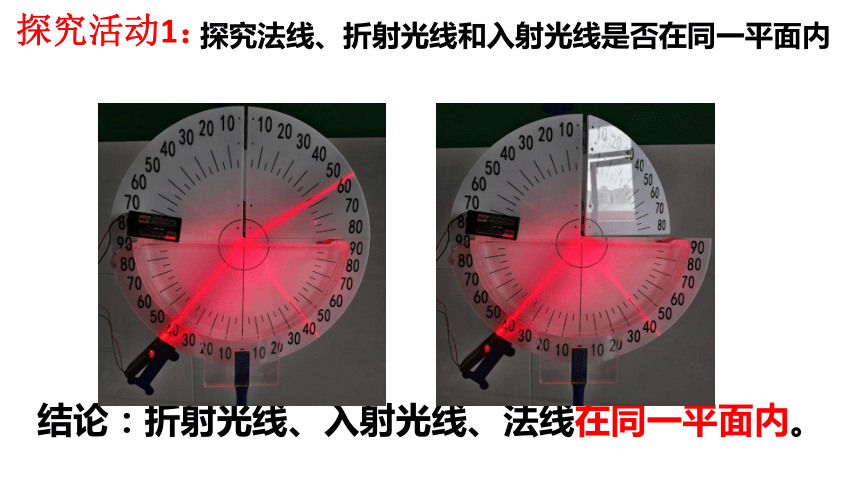

结论：折射光线、入射光线、法线在同一平面内。
探究法线、折射光线和入射光线是否在同一平面内
探究活动1：

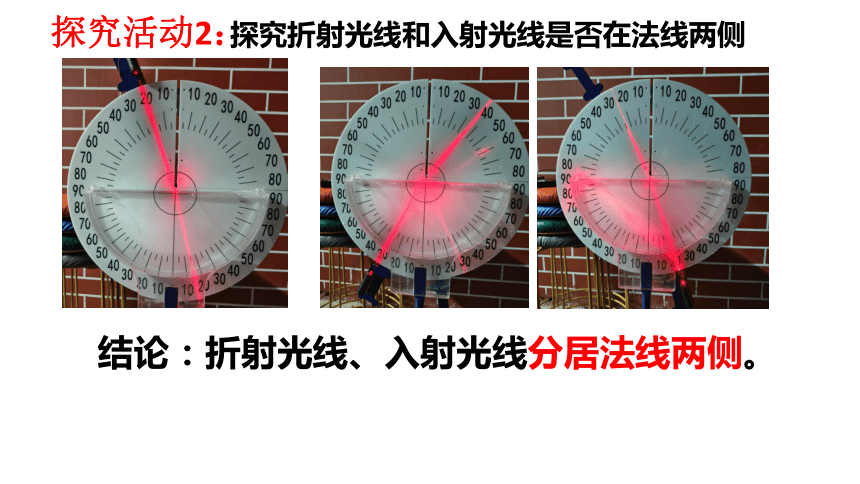

探究折射光线和入射光线是否在法线两侧
结论：折射光线、入射光线分居法线两侧。
探究活动2：
实验结论：发生光的折射时，光路可逆。
探究活动3：
探究发生折射时，光路是否可逆
探究折射角与入射角的大小关系
探究活动3：
（1）按图安装实验器材。
（2）用量角器测量出折射角和入射角的度数，填入任务单的表格中。并画出大致的光路图
光从空气
斜射入水
光从水斜射入空气
光从空气斜射入水中 入射角
折射角
光从水斜射入空气中 入射角
折射角
探究折射角与入射角的大小关系
探究活动3：
特殊情况：光从一种介质垂直入射到另一种介质
光的传播
方向不变
空气大角
垂直入射时，
传播方向不变
入射角增大时，折射角也增大
光的折射特点
空气
水
空气→水
入射角>折射角
水→空气
入射角<折射角
池水为什么看起来比实际浅呢？
三、生活中光的折射现象
池底实际位置S
虚像S′
人眼逆着折射光的方向看去，感觉光就好像由S′射出去的一样。S′就是我们看到的S的虚像，虚像的位置比实际位置____了。
1.潭清疑水浅
升高
鱼的实际位置S
S′
鱼的虚像
有经验的渔民怎样才能叉到鱼？
要向看到的鱼的___方
投叉才能叉到鱼。
下
A
A’
水中看到的树比实际位置要______
2.潜水看树
树变高了还是变矮了？
高
海市蜃楼是一种光的折射现象，多发生在夏天海面上。
3.海市蜃楼
海市蜃楼形成的原因
海市蜃楼是一种由光在不均匀介质中传播时发生弯折而产生的现象。
S
S′
太阳光经过大气层到达地球，光线发生了弯折。
大气层折射现象——日出/日落
定义
三线共面
光的折射
折射规律
光从一种介质斜射入另一种介质时，传播方向发生了偏折的现象
空气大角
光垂直入射时传播方向不变
生活中的
折射现象
岸上看水池，池底变浅
水中看树，树变高
海市蜃楼
日出日落
课堂小结
两线分居
光路可逆
【练一练】如图，起初茶碗看起来是空的，但当你慢慢往茶碗中倒水时，就会发现碗中原来还藏着一枚硬币。这是为什么？
分析：因为加水前，碗中硬币的光是沿直线传播的，光进入不了眼睛，所以看不到硬币；加水后，硬币的光从水中斜射入空气时，折射光进入了眼睛，折射光线偏离法线, 眼睛看到的实际上是升高了的硬币虚像。
硬币的实际位置S
S′
硬币的虚像
教材106页
