第四章 光现象
4.4 光的折射

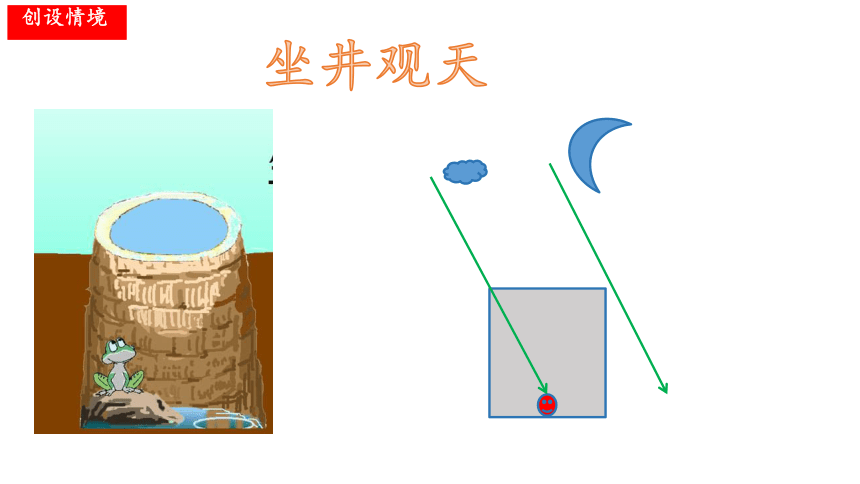

坐井观天
创设情境

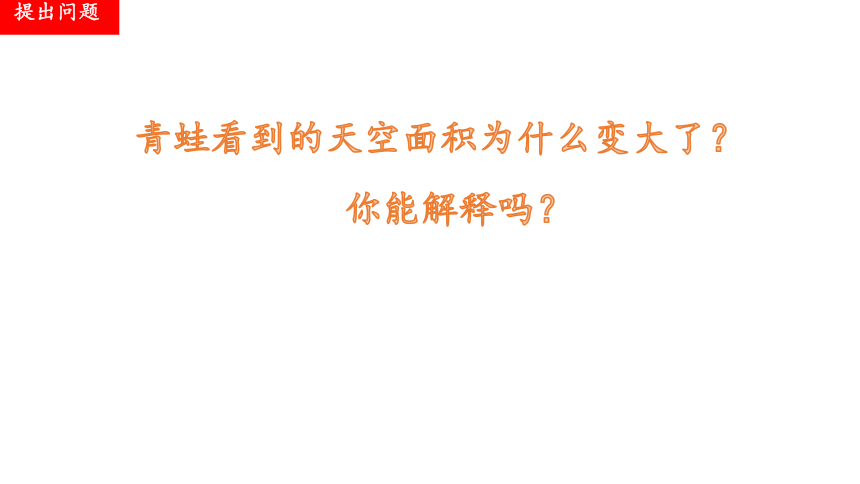

青蛙看到的天空面积为什么变大了？
你能解释吗？
提出问题
折射光线
入射光线
解决问题

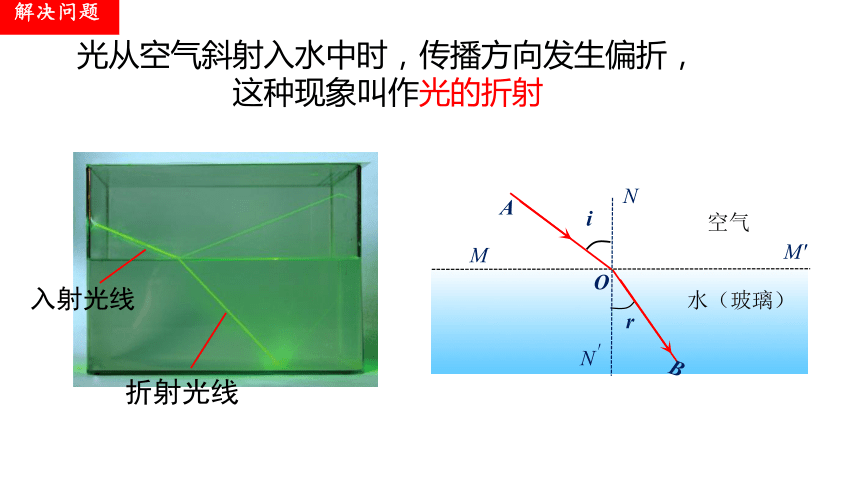

光从空气斜射入水中时，传播方向发生偏折，这种现象叫作光的折射
i
r
B
空气
水（玻璃）
N
N′
A
O
M
M′
光从空气斜射入水中或其他介质中时，折射光线会____ _。（填:向法线偏折;远离法线偏折）
折射光线、入射光线位于法线___ _。(填：两侧;同侧）
当入射角增大时折射角______。（填：增大；减小或不变）

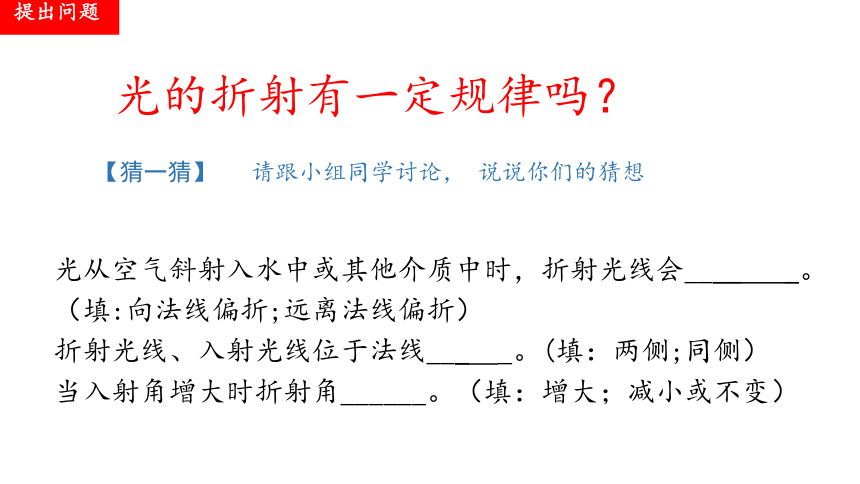

光的折射有一定规律吗？
【猜一猜】 请跟小组同学讨论， 说说你们的猜想
提出问题

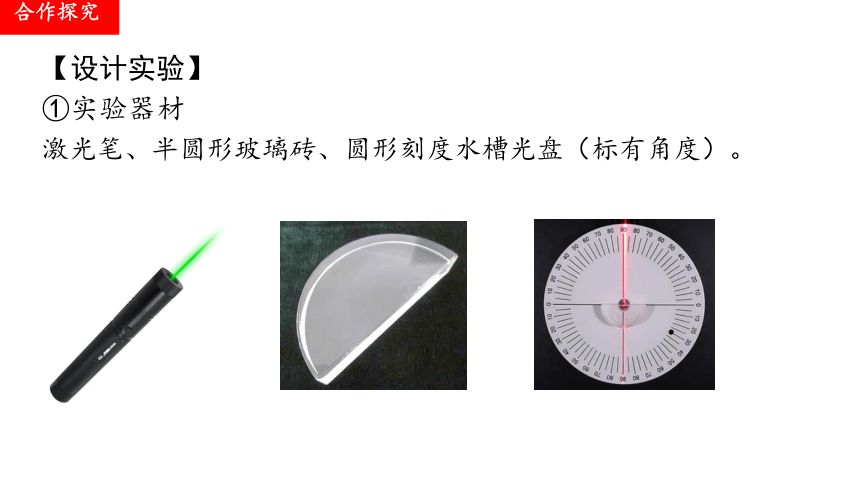

【设计实验】
①实验器材
激光笔、半圆形玻璃砖、圆形刻度水槽光盘（标有角度）。
合作探究

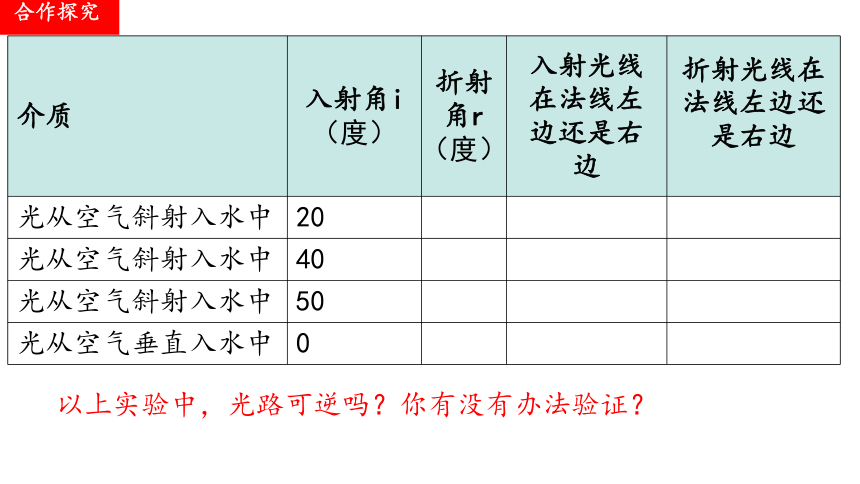

介质 入射角i（度） 折射角r（度） 入射光线在法线左边还是右边 折射光线在法线左边还是右边
光从空气斜射入水中 20
光从空气斜射入水中 40
光从空气斜射入水中 50
光从空气垂直入水中 0
以上实验中，光路可逆吗？你有没有办法验证？
合作探究
光从空气斜射入水中或其他介质中时，折射光线会____ _。（填:向法线偏折;远离法线偏折）
折射光线、入射光线位于法线___ _。(填：两侧;同侧）
当入射角增大时折射角______。（填：增大；减小或不变）
光的折射有一定规律吗？
向法线偏折
两侧
增大
提出问题
你的猜想对了吗？
④实验结论：光的折射特点
光从空气斜射入水中或其他介质中时，折射光线向法线 ，折射角 入射角。当入射角增大时，折射角也 。
当光从空气垂直射入水中或其他介质中时，传播方向 。
在折射现象中，光路 。
解决问题
偏折
小于
增大
不变
可逆
光在不均匀的同一种介质中传播时也会发生弯折
解决问题
当光发生折射时，同时也会发生反射
折射光线
反射光线
入射光线
解决问题
知识层面： 1.光的折射
2.光折射的特点
思想方法：
光从空气斜射入水中或其他介质中时，折射光线向法线偏折，折射角小于入射角。当入射角增大时，折射角也增大；折射光线与入射光线分居法线两侧。
当光从空气垂直射入水中或其他介质中时，传播方向不变。
在折射现象中，光路可逆。
物理的观念，科学的思维，通过感知认识，定性讨论，定量分析，合作探究，得到光的折射规律。
反思提升
坐井观天的解释
反馈练习
1. 图中，哪一幅图正确地表示了光从空气进入玻璃中的光路
反馈练习
2. 下列光现象与海市蜃楼形成原理相同的是（　　）
A．绿树成荫 B．瞄准鱼的下方才能叉到鱼
C．手影 D．有趣的倒影
B
A B C D
反馈练习
池底实际位置S
虚像S′
3、装满水后的池底为什么看起来比实际浅呢？请画光路图分析说明
反馈练习
鱼的实际位置S
S′
鱼的虚像
4、鱼在哪里？
有经验的渔民怎样才能叉到鱼？
反馈练习
保持严谨的科学态度，每一次细致的观察都是探索真理的阶梯！
