引入新课

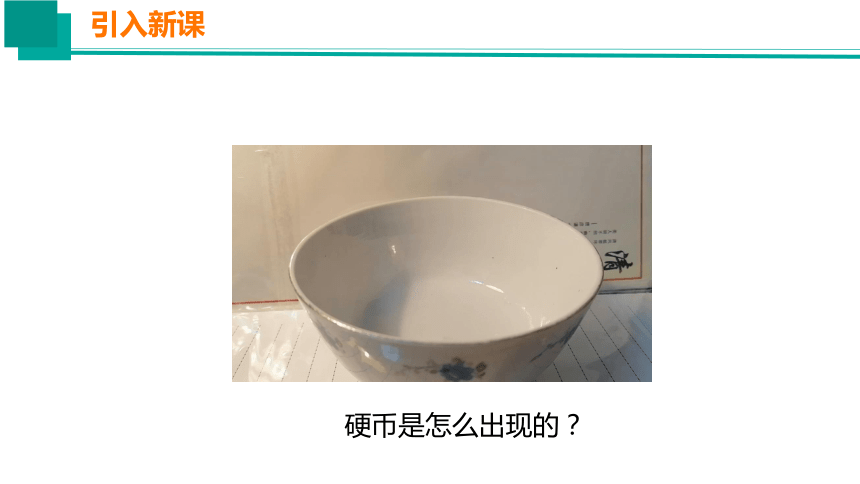

硬币是怎么出现的？
第4节 光的折射
第四章 光现象
一
光的折射
空气
O
水
A
B
C
基本概念：一面一点二角三线
光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象叫光的折射。
一
光的折射
研究光的折射现象
实 验
探究实验
1.折射光线和入射光线是否在同一平面内？
2.折射光线和入射光线是否在法线两侧？
3.折射角与入射角的关系？
三线共面
两线分居
两角相等
一
光的折射
进行实验
收集数据
实验步骤
1．让光从空气射入水中，观察折射光线、入射光线、法线是否在同一平面内。
2．观察折射光线、入射光线、法线之间的位置关系。
3．比较折射角、入射角的大小关系。
4．改变入射角的大小，观察折射角的变化情况。
5．让光从水中斜射入空气中，观察入射角和折射角的变化情况。
一
光的折射
进行实验
收集数据
实验步骤
6．让入射光线垂直射入到界面，观察现象。
7．让光逆着折射光的方向射到界面，观察现象。
一
光的折射
光的折射规律：
①三线共面：_____光线、_____光线和___线都在同一平面内。
②两线分居：_____光线、_____光线分居法线两侧。
③两角关系：
a.光从空气斜射入水或其他介质中时，折射角_____入射角。
b.光从水等介质斜射入空气中时，折射角_____入射角。
c.入射角增大时，折射角会随着_____。
d.光从空气垂直射入水中或其他介质中时，传播方向_____。
④在折射现象中，光路_____。
1.一束光沿AO方向从空气斜射入水中，请在图中画出折射光线的大致方向。
2.如图所示，一束光从水斜射入空气中，请在图中画出折射光线的大致方向，并标出折射角θ 。
二
生活中的折射现象
当光从水中斜射入空气时，在水与空气的交界面上发生折射，进入人的眼睛，而我们认为光是沿直线传播的，我们看到的硬币位置在折射光线的反向延长线上，看到的是硬币的虚像，比硬币的实际位置偏高。
硬币重现
二
生活中的折射现象
池水变浅
A，
A
池底某点发出的光从水中斜射向空气时会发生偏折，逆着折射光看去，就会感觉这点的位置升高了，即池水看起来比实际的浅。
二
生活中的折射现象
渔夫叉鱼
从水面上斜看水中的游鱼，看到的是鱼的________像，这是因为发生了光的________，虚像的位置比实际位置________一些。
虚
折射
高
思考：
如何用鱼叉叉到鱼？
如何用手电照到鱼？
瞄准鱼的下方
对着看到的鱼照射
二
生活中的折射现象
水中看树
A
A1
由于人眼觉得光线总是沿直线射入人眼的。进入眼睛的光线是A点发出的光线“折射”后进入人眼的，但眼睛觉得光线是从A1点射过来的。事实上并不存在发光的A1点，A1点是A点的虚像点。A1比A高，所以水中看到的树比实际位置要高。
二
生活中的折射现象
海市蜃楼
二
生活中的折射现象
1.下列哪一个正确表示了光从玻璃射入空气的情况（ ）
2.如图所示现象中不属于光的折射的是（ ）
水中倒影 鱼看起来升高了 钢笔错位 手指被放大
A B C D
3.去年暑假，小梦陪着爷爷到湖里去叉鱼。小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼。如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是（　　）
再 见
