第四章 光现象
八年级上册 人教版
第3节 平面镜成像
第3节 平面镜成像
导入新课

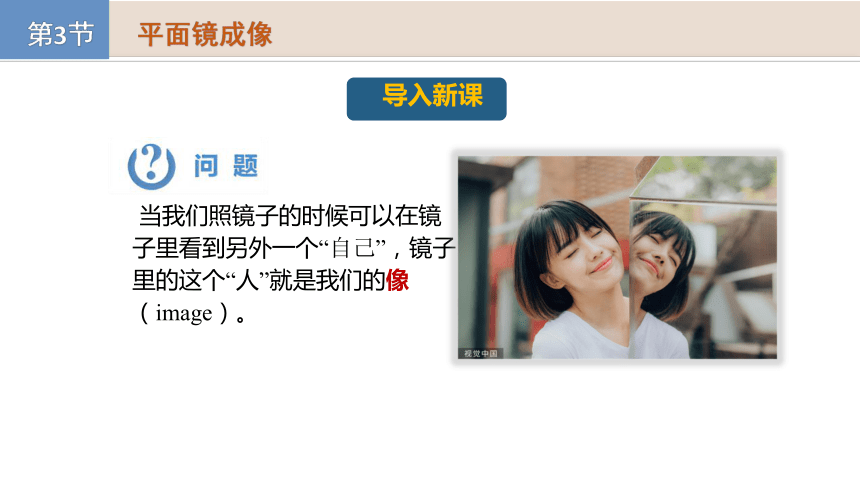

当我们照镜子的时候可以在镜子里看到另外一个“自己”，镜子里的这个“人”就是我们的像（image）。
第3节 平面镜成像
导入新课

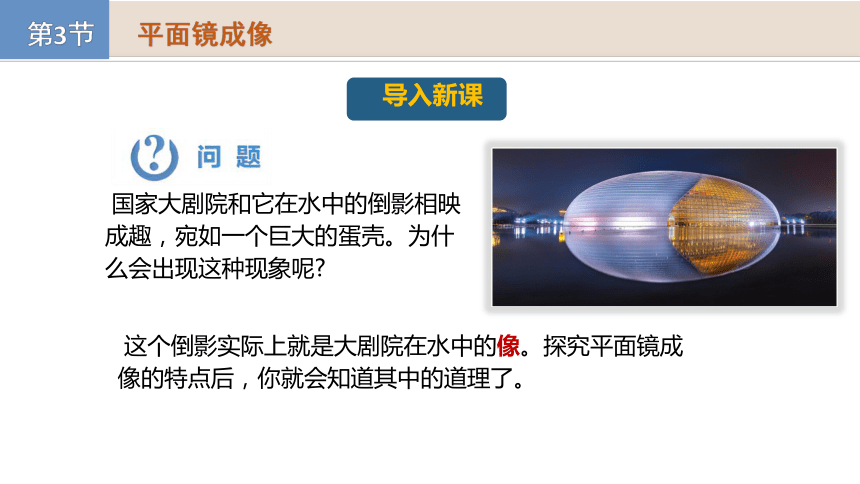

国家大剧院和它在水中的倒影相映成趣，宛如一个巨大的蛋壳。为什么会出现这种现象呢
这个倒影实际上就是大剧院在水中的像。探究平面镜成像的特点后，你就会知道其中的道理了。
1. 探究平面镜成像的特点
平面镜成像的特点
一

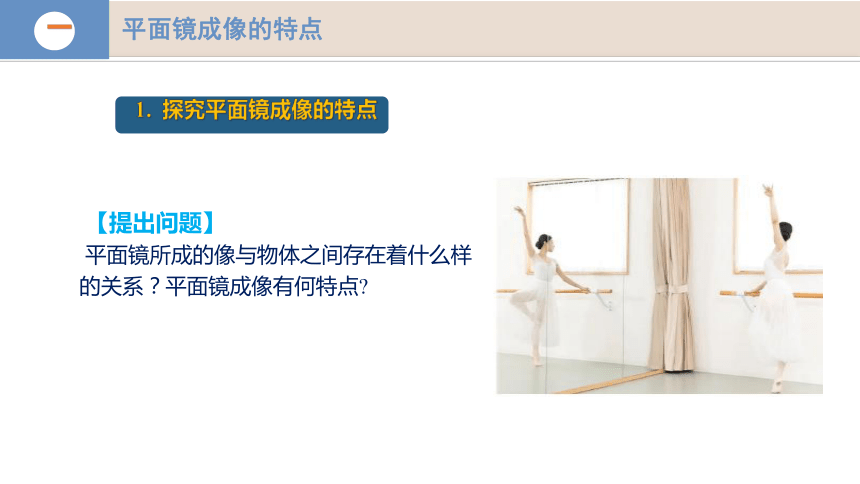

【提出问题】
平面镜所成的像与物体之间存在着什么样的关系？平面镜成像有何特点

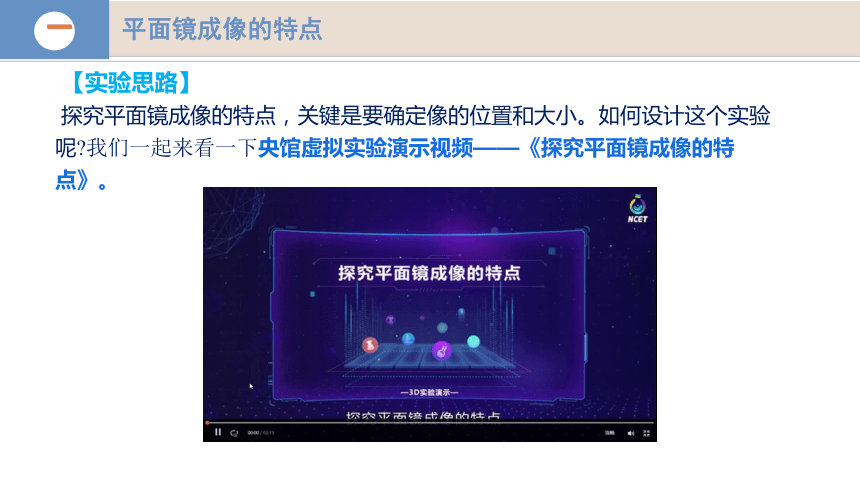

【实验思路】
探究平面镜成像的特点，关键是要确定像的位置和大小。如何设计这个实验呢 我们一起来看一下央馆虚拟实验演示视频——《探究平面镜成像的特点》。
平面镜成像的特点
一

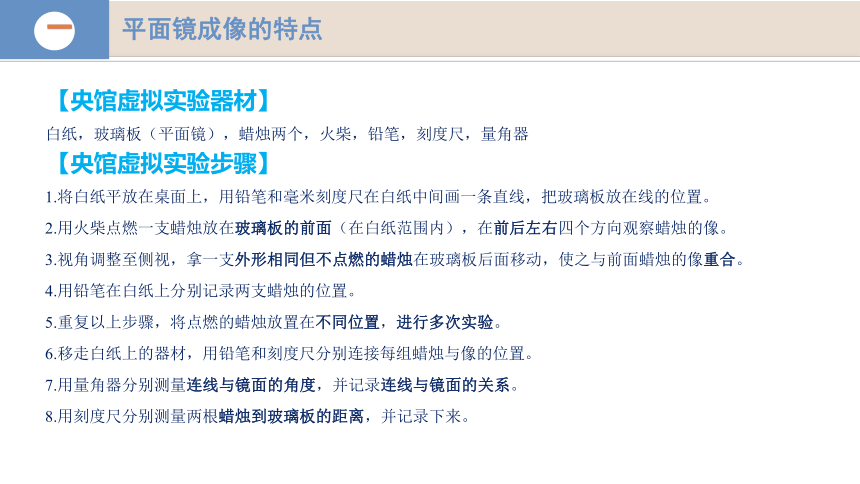

【央馆虚拟实验器材】
白纸，玻璃板（平面镜），蜡烛两个，火柴，铅笔，刻度尺，量角器
【央馆虚拟实验步骤】
1.将白纸平放在桌面上，用铅笔和毫米刻度尺在白纸中间画一条直线，把玻璃板放在线的位置。
2.用火柴点燃一支蜡烛放在玻璃板的前面（在白纸范围内），在前后左右四个方向观察蜡烛的像。
3.视角调整至侧视，拿一支外形相同但不点燃的蜡烛在玻璃板后面移动，使之与前面蜡烛的像重合。
4.用铅笔在白纸上分别记录两支蜡烛的位置。
5.重复以上步骤，将点燃的蜡烛放置在不同位置，进行多次实验。
6.移走白纸上的器材，用铅笔和刻度尺分别连接每组蜡烛与像的位置。
7.用量角器分别测量连线与镜面的角度，并记录连线与镜面的关系。
8.用刻度尺分别测量两根蜡烛到玻璃板的距离，并记录下来。
平面镜成像的特点
一

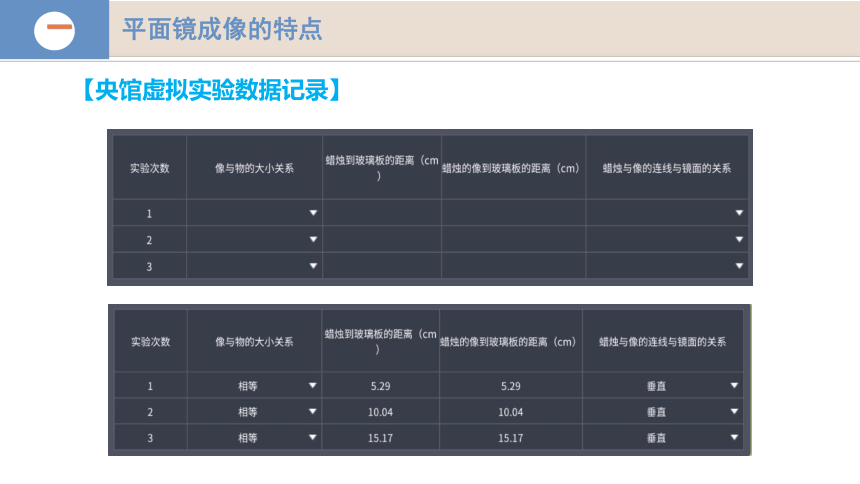

【央馆虚拟实验数据记录】
平面镜成像的特点
一
【分析论证】
①完全相同的两根蜡烛，直到从玻璃板前面看到后面的蜡烛好像在点燃着一样，即两个蜡烛的像重合。
分析像与物的大小关系，归纳结论：
平面镜成像的特点
一
平面镜所成像的大小与物体的大小相等。
②用铅笔在白纸上用刻度尺画直线把两支蜡烛的位置连接起来，量出两支蜡烛到玻璃板的距离。发现：
平面镜成像的特点
一
像和物体到平面镜的距离相等。
③用量角器测量物与像的连线与镜面之间的夹角，发现像与物的连线与镜面垂直。
平面镜成像的特点
一
④利用央馆虚拟实验创编系统，加置一处光屏承接蜡烛的像，发现光屏并不能承接到蜡烛的像，表明该像是虚像。
平面镜所成的像为正立的虚像，其大小与物体的大小相等，像和物体到平面镜的距离相等，像和物体的连线与镜面垂直。
根据数学对称知识，平面镜成像的规律也可表述为：
平面镜所成的像为正立的虚像，像与物体关于镜面对称。
实验结论：平面镜成像的特点
平面镜成像的特点
一
平面镜成虚像的原理
二
1. 平面镜成虚像
在上面的实验中，平面镜后面并没有点燃的蜡烛，但是，我们却看到平面镜后面好像有烛焰。这是为什么？
（1）人的视觉经验
我们看到物体是因为物体发出的光射入眼睛。人的眼睛是根据光线直进的经验来判断物体位置的。
S′
S
（2）平面镜成虚像的原理
因为平面镜将光源S的光反射进了人的眼睛里，引起视觉。
由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼光线的反向延长线的交点S ′处发出的。 S ′就是S在平面镜中的虚像。
平面镜
由于平面镜后并不存在光源S ′ ，进入眼睛的光并非来自S ′ ，所以把S ′叫做虚像。
平面镜成虚像的原理
二
（1）实像
实像由实际光线会聚而成的，能用光屏承接，人眼可以直接看到。
（2）虚像
由实际光线的反向延长线会聚而成，不能用光屏承接，人眼通过光学器件才能看到。
2. 实像与虚像
平面镜成虚像的原理
二
如图所示为“探究平面镜成像特点”的实验装置。对于此实验，下列说法中正确的是（　　）
A．将蜡烛A远离玻璃板，像会变小
B．决定平面镜成像大小的因素是镜子的大小
C．平面镜所成的像是实像，能用光屏接收到
D．平面镜所成的像是虚像，不能用光屏接收到，但能用眼睛直接观察
D
平面镜成虚像的原理
二
课堂总结
三
特点
①像为正立的虚像；
②大小与物体的大小相等；
③像和物体到平面镜的距离相等；
④像和物体的连线与镜面垂直。
思考：平面镜的应用有哪些？
第3节 平面镜成像
练习与应用
（课本P102） 检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者相距多远 与不用平面镜的方法相比，这样安排有什么好处
根据平面镜成像的原理，视力表在镜中的像与被测者的距离是：2.7m+2.7m-0.4m=5m。
与不用平面镜的方法相比，这样安排的好处是节约空间。
练习与应用
（课本P102） 潜水艇下潜后，艇内的人员可以用潜望镜来观察水面上的情况。我们利用两块平面镜就可以制作一个潜望镜（如图所示）。请你制作一个潜望镜并把它放在窗户下，看看能否观察到窗外的物体。如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出 请你画出光路图来。
根据光的反射规律，过反射点做竖直向下的反射光线，再根据光的反射规律，作出经过二次反射点，且垂直于入射光线的反射光线，如图所示：
