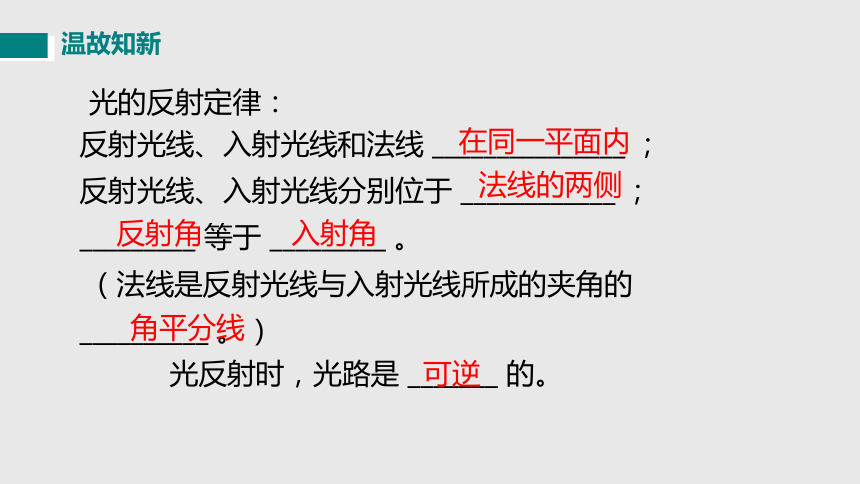

温故知新
光的反射定律：
反射光线、入射光线和法线 _______________ ；
反射光线、入射光线分别位于 ____________ ；
_________ 等于 _________ 。
（法线是反射光线与入射光线所成的夹角的 __________ 。）
光反射时，光路是 _______ 的。
在同一平面内
法线的两侧
反射角
入射角
角平分线
可逆
第3节 平面镜成像
第四章 光现象
八年级物理（人教版）

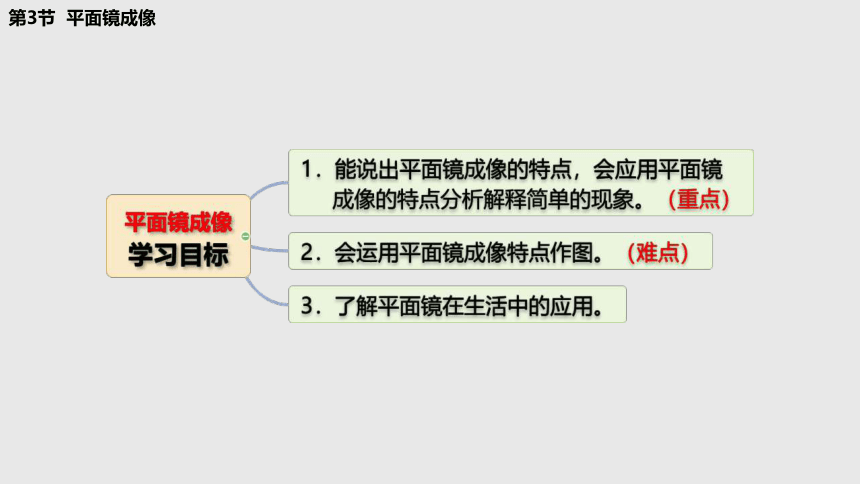

第3节 平面镜成像
讲授新课

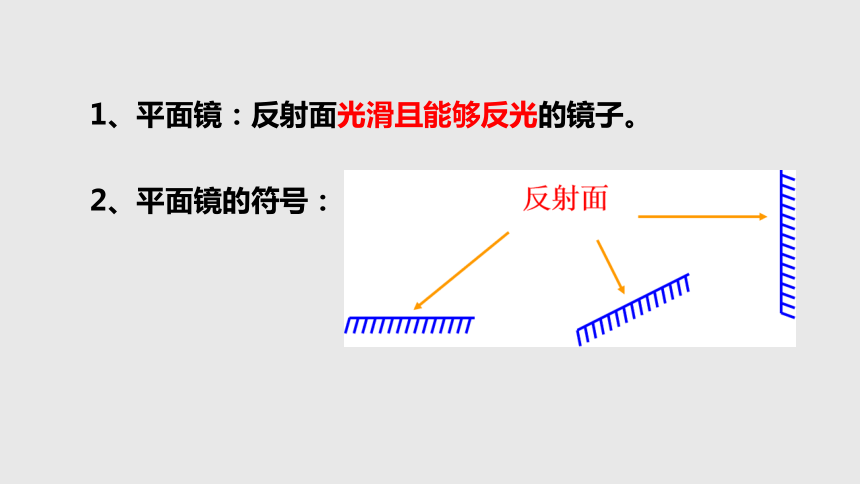

1、平面镜：反射面光滑且能够反光的镜子。
2、平面镜的符号：
平面镜成像特点
（1）像和猫有何异同？
（2）像与猫到平面镜的距离相等吗？
（3）像和猫大小一样吗？
一、提出问题
平面镜中所成的像与物体有什么关系呢
（一）、提出问题
平面镜中所成的像与物体有什么特点呢
（二）、猜想与假设：
像的性质、像的大小变化、像和物的位置关系
1.像与物的大小可能相等。
2.像与物到平面镜的距离可能相等。
3.像可能是实像。

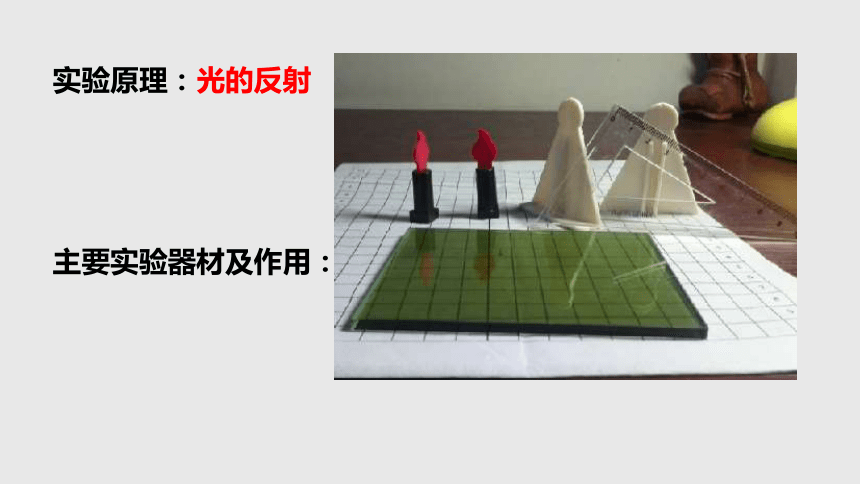

实验原理：
主要实验器材及作用：
光的反射

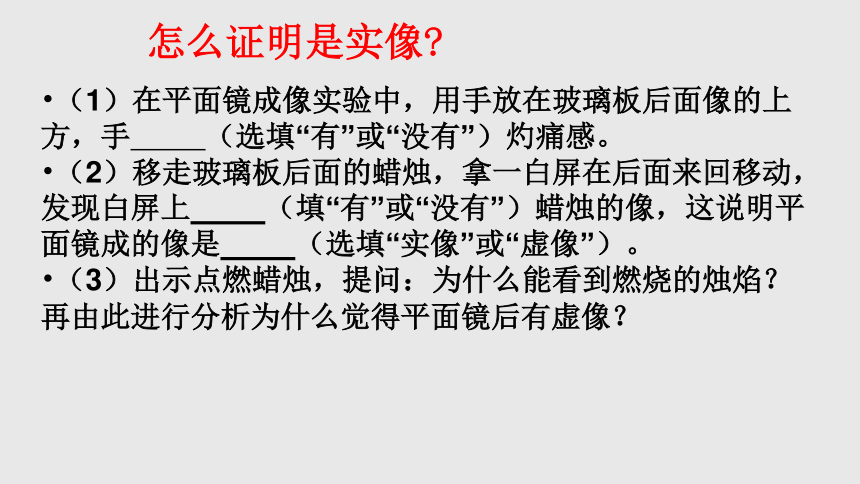

怎么证明是实像
（1）在平面镜成像实验中，用手放在玻璃板后面像的上方，手　 　（选填“有”或“没有”）灼痛感。
（2）移走玻璃板后面的蜡烛，拿一白屏在后面来回移动，发现白屏上 （填“有”或“没有”）蜡烛的像，这说明平面镜成的像是 （选填“实像”或“虚像”）。
（3）出示点燃蜡烛，提问：为什么能看到燃烧的烛焰？再由此进行分析为什么觉得平面镜后有虚像？

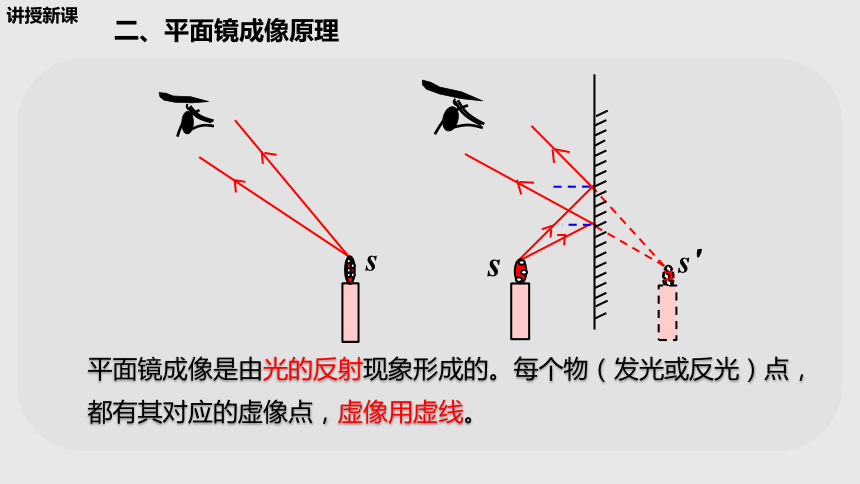

平面镜成像是由光的反射现象形成的。每个物（发光或反光）点，都有其对应的虚像点，虚像用虚线。
s
s'
s
讲授新课
二、平面镜成像原理

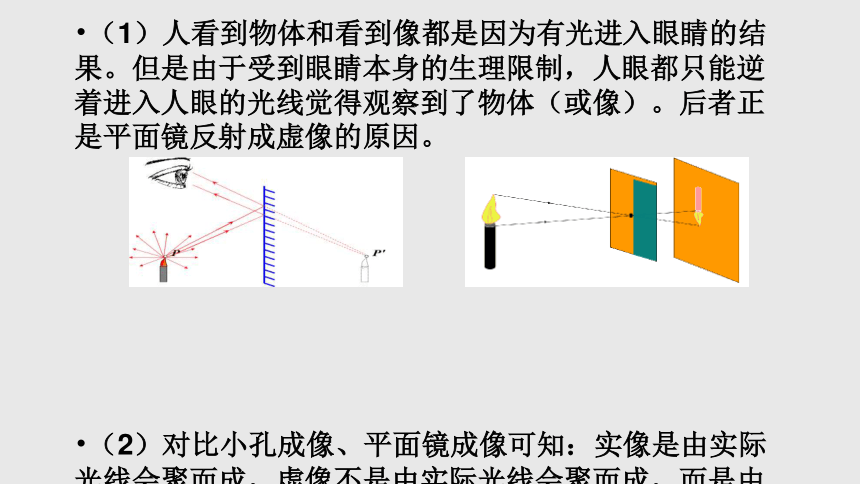

（1）人看到物体和看到像都是因为有光进入眼睛的结果。但是由于受到眼睛本身的生理限制，人眼都只能逆着进入人眼的光线觉得观察到了物体（或像）。后者正是平面镜反射成虚像的原因。
（2）对比小孔成像、平面镜成像可知：实像是由实际光线会聚而成，虚像不是由实际光线会聚而成，而是由实际光线的反向延长线会聚而成。

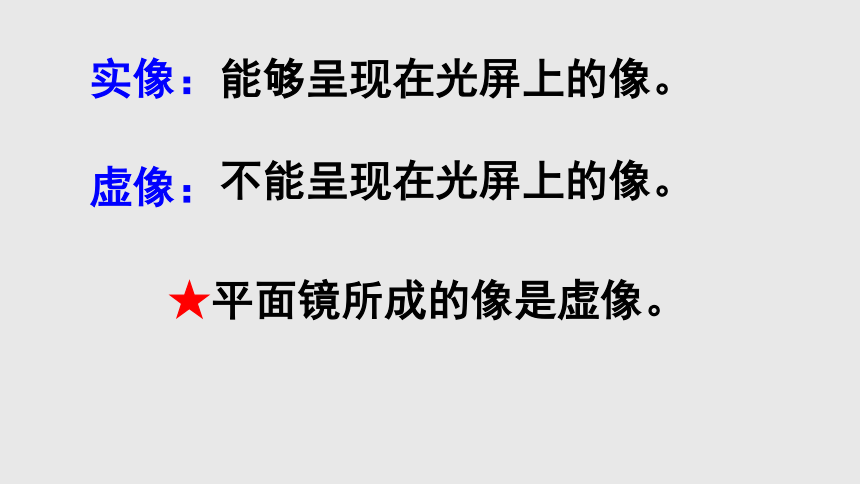

实像：
虚像：
能够呈现在光屏上的像。
不能呈现在光屏上的像。
★平面镜所成的像是虚像。
实验方法：
①探究像与物的大小关系时，用蜡烛B代替蜡烛A；
②探究像距与物距的关系时，用蜡烛B代替蜡烛A的像；
③用玻璃板代替平面镜。
平面镜成像特点
注意事项
1、选择薄玻璃板 （便于确定像的位置；防止出现重影）
2、选择相同的蜡烛（比较像与物的大小）
3、玻璃板垂直放置（向下倾斜：像呈在上方；反之呈在下 方）
等效替代法
（1）为什么用玻璃板替代平面镜（等效替代法）？
因为玻璃板既可以成像，又可以让光透过，可以确定像的位置。
（2）为什么玻璃板要与桌面垂直？
只有垂直，蜡烛成的像才会在桌面上。如果不垂直，则蜡烛成的像就在桌面上方或下方，无法与玻璃板后的蜡烛重合。
注意事项
（3）为什么要用两根相同的蜡烛？
是为了比较像与物的是否等大。
（4）为什么要用薄玻璃板？
因为玻璃板的前后两个面都可以反射成像。玻璃板越薄，两个像靠得越近，可以看作一个像。避免重影。
注意事项
例题
像与物到镜面的距离_____；像与物的大小_____；像与物关于镜面_____。平面镜后面所成的像_____呈现在光屏上。
某人站在穿衣镜前１m处，他在镜中的像到镜面的距是___m．当他向镜面前进０.５m时，人与像间的距离是____m．
例题
如图，MN 表示平面镜，AB 表示镜前的物体，
根据平面镜成像的特点作图。
M
N
A
B
A
B
1、作垂线
2、取等距离
3、画虚像
讲授新课
三、平面镜成像的作图
作出由点光源S射出经平面镜反射后经A点的光线
问题：一个运动员站在平面镜前，下列四幅图中，哪幅图是他在平面镜中所成的像？
A
B
C
D
四、平面镜的应用 1.成像
平面镜的应用 2.改变光路
塔式太阳能电站
哈哈镜产生的影像变化
凸面镜
球面的外表面作为反射面
凹面镜
球面的内表面作反射面
凸面镜和凹面镜
球面镜
五
科学世界：凸面镜和凹面镜
定义：用球面的 外 表面做反射面。
凸镜对光线起发散作用。
凸镜能成正立、缩小的虚像．
应用：汽车后视镜，拐弯处的反光镜
定义：用球面的 外 表面做反射面。
凹镜对光线起会聚作用。凹镜能成倒立、缩小的虚像．
应用：手电筒、汽车头灯中用凹镜作反射面
凸面镜
凹面镜
课堂小结
1、 根据平面镜成像特点，在图13中画出S所成的像。
2、根据平面镜成像特点，在图14画出物体AB所成的像．
3、图16、17中一平面镜水平放置，根据平面镜成像的特点，请画出三角形ABC在平面镜中所成的像．
平面镜成像作图
六
4、如图18所示，平面镜前有一点S，从S发出的光线经平面镜反射后经过A点，请作出光路图。
5、如图19所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
6、运用平面镜成像的特点作出入射光线SA、SB的反射光线。
7、如图21所示是由发光点S发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S的位置。
