4.4 光 的 折 射
10
第四章 光现象
1

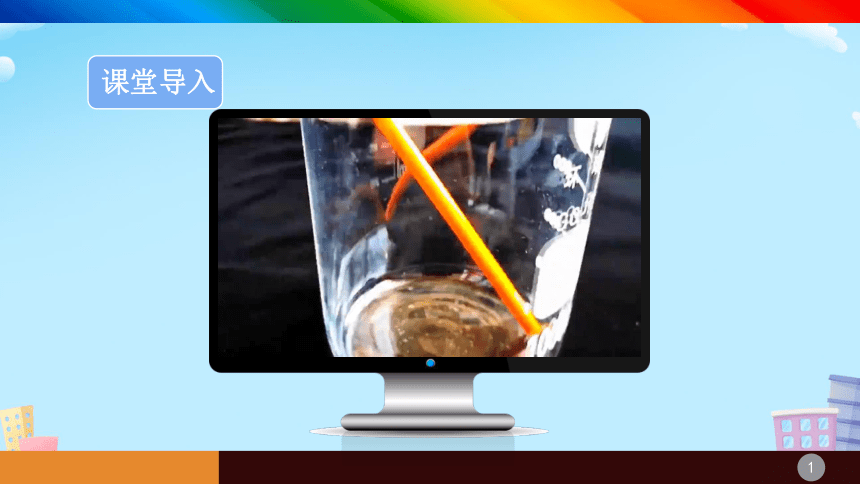

课堂导入
2

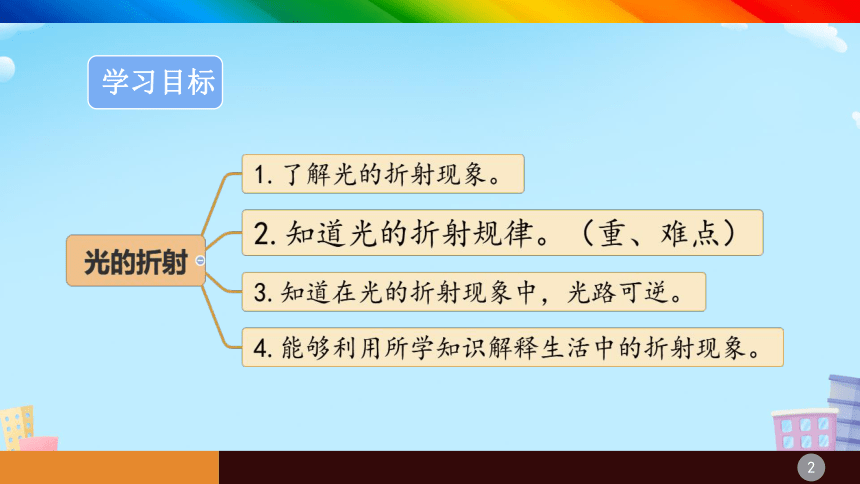

学习目标
3

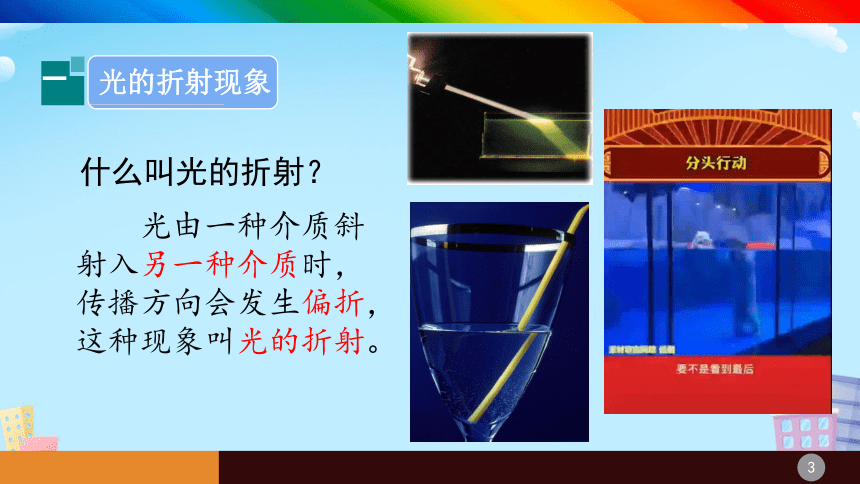

光由一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫光的折射。
什么叫光的折射？
光的折射现象
一
4

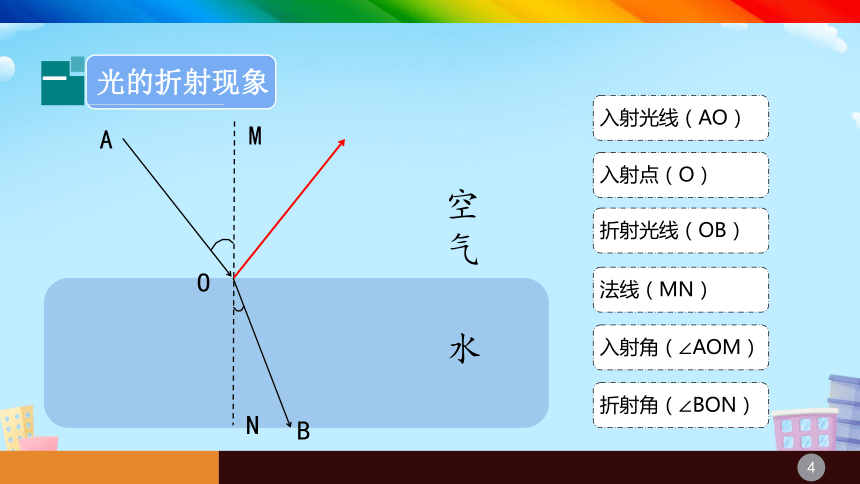

空气
水
A
O
B
M
N
入射光线（AO）
折射光线（OB）
入射点（O）
法线（MN）
入射角（∠AOM）
折射角（∠BON）
光的折射现象
一
探究光折射时的特点
让一束光从空气以不同的角度射入水中，观察光在空气中和水中的的径迹。光从空气进入水中后传播方向是否发生了偏折？向哪个方向偏折？
5
光的折射规律
二
6
光的折射规律
二

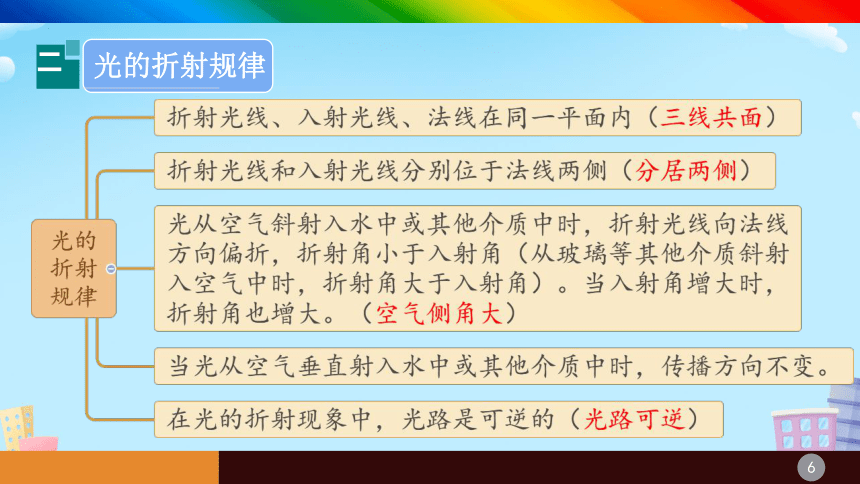

光的折射规律
光从空气斜射入水中或其他介质中时,折射光线向法线偏折，折射光线与入射光线、法线在同一平面内,折射光线和入射光线分居法线两侧,折射角小于入射角。当入射角增大时，折射角也增大。当光线垂直射向介质表面时,传播方向不改变。
6
7
池水变浅
池底某点发出的光从水中斜射向空气时会发生偏折，逆着折射光看去，就会感觉这点的位置升高了，即池水看起来比实际的浅。
生活中的折射现象
三
9
生活中的折射现象
三
放入水中的物体会“弯折”
9
神奇的硬币
生活中的折射现象
三
9
海市蜃楼的成因
模拟海市蜃楼
生活中的折射现象
三
8
水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像。所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到。
人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。
生活中的折射现象
三
8
生活中的折射现象
三
水
水中看树，树变高了
12
课堂小结
19
1.当光从空气斜射进入玻璃中时，会发生折射，如图所示，画出的折射光路，正确的是(　　)
C
达标练习
19
达标练习
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
2、某同学在水池看到“云在水中漂，鱼在天上游”。则他看到的“云”和“鱼”的形成（ ）
B
鱼像
云像
