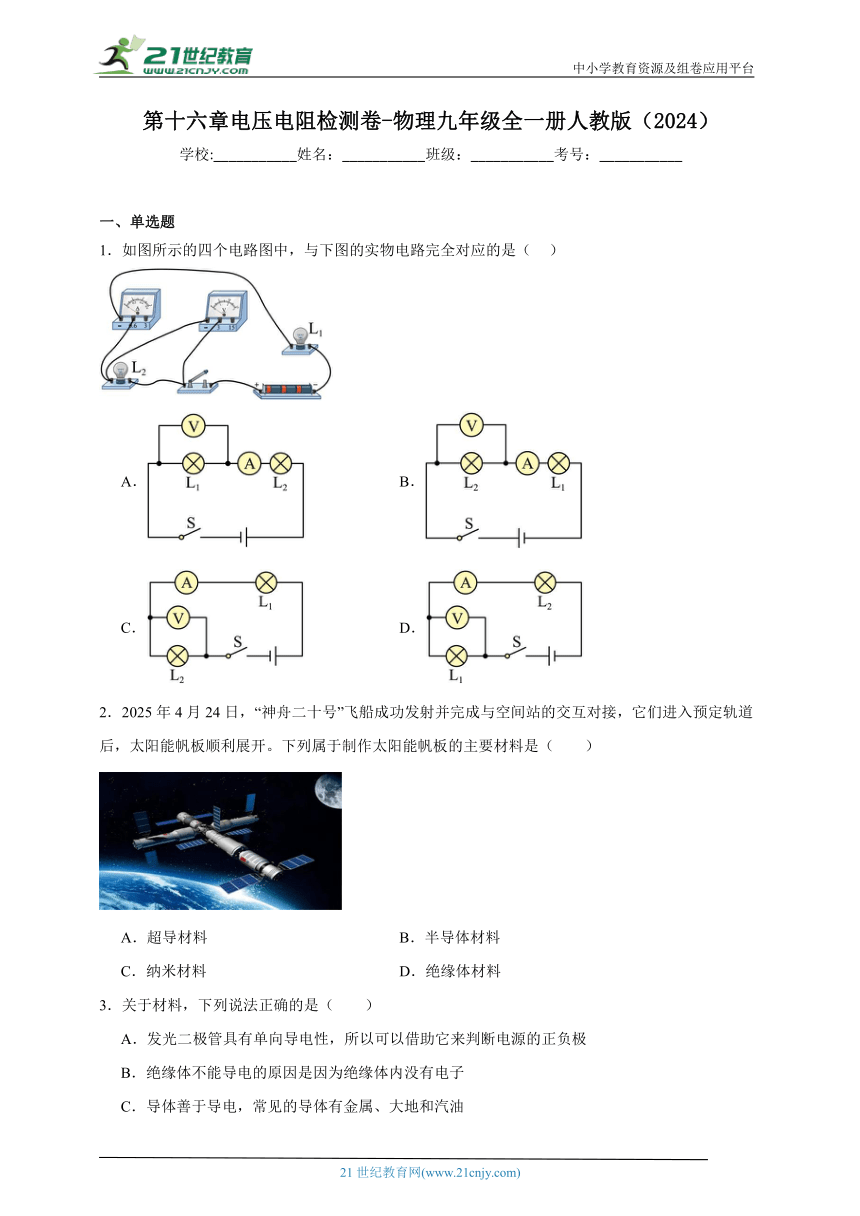

第十六章电压电阻检测卷-物理九年级全一册人教版（2024）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如图所示的四个电路图中，与下图的实物电路完全对应的是（ ）
A． B．
C． D．
2．2025年4月24日，“神舟二十号”飞船成功发射并完成与空间站的交互对接，它们进入预定轨道后，太阳能帆板顺利展开。下列属于制作太阳能帆板的主要材料是（　　）

A．超导材料 B．半导体材料
C．纳米材料 D．绝缘体材料
3．关于材料，下列说法正确的是（　　）
A．发光二极管具有单向导电性，所以可以借助它来判断电源的正负极
B．绝缘体不能导电的原因是因为绝缘体内没有电子
C．导体善于导电，常见的导体有金属、大地和汽油
D．超导体材料的导电性能最好，可以用来制作电炉丝

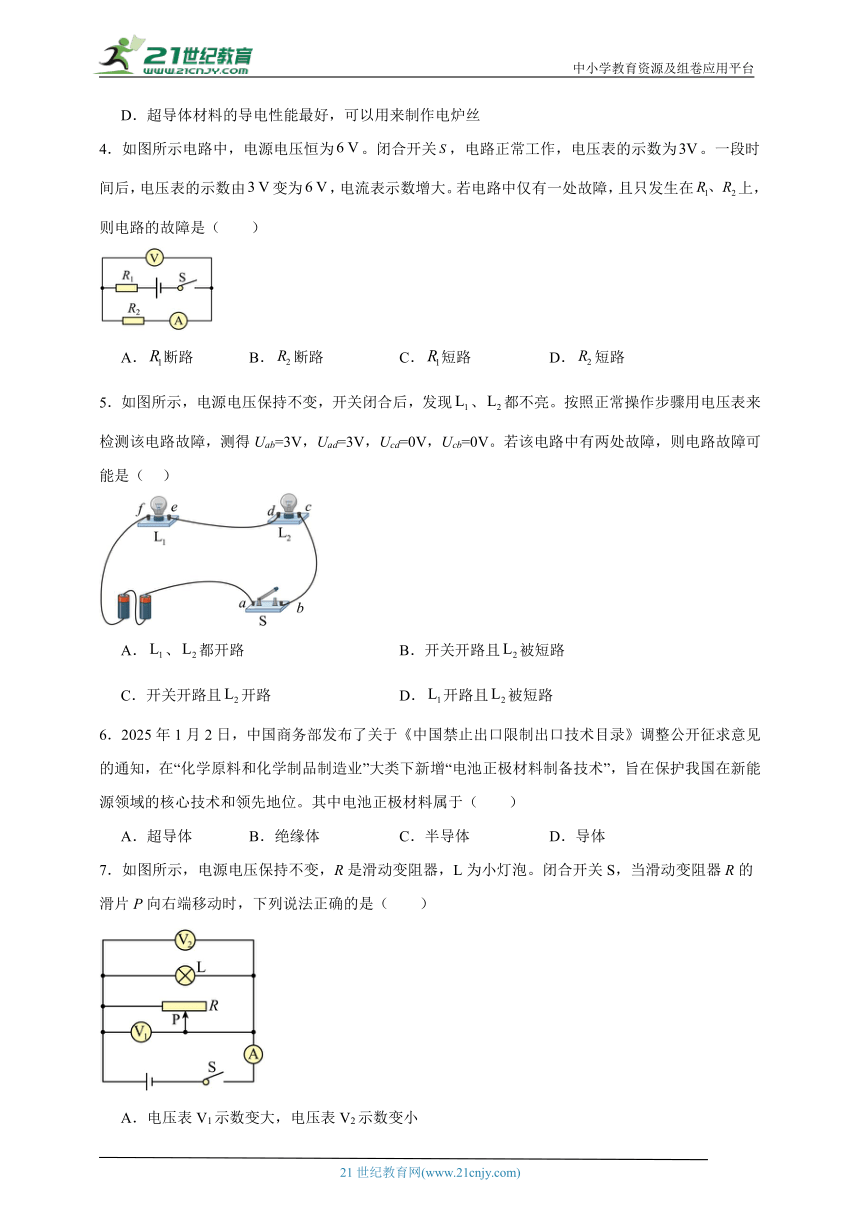

4．如图所示电路中，电源电压恒为。闭合开关，电路正常工作，电压表的示数为。一段时间后，电压表的示数由变为，电流表示数增大。若电路中仅有一处故障，且只发生在上，则电路的故障是（　　）
A．断路 B．断路 C．短路 D．短路
5．如图所示，电源电压保持不变，开关闭合后，发现、都不亮。按照正常操作步骤用电压表来检测该电路故障，测得Uab=3V，Uad=3V，Ucd=0V，Ucb=0V。若该电路中有两处故障，则电路故障可能是（ ）
A．、都开路 B．开关开路且被短路
C．开关开路且开路 D．开路且被短路
6．2025年1月2日，中国商务部发布了关于《中国禁止出口限制出口技术目录》调整公开征求意见的通知，在“化学原料和化学制品制造业”大类下新增“电池正极材料制备技术”，旨在保护我国在新能源领域的核心技术和领先地位。其中电池正极材料属于（　　）
A．超导体 B．绝缘体 C．半导体 D．导体
7．如图所示，电源电压保持不变，R是滑动变阻器，L为小灯泡。闭合开关S，当滑动变阻器R的滑片P向右端移动时，下列说法正确的是（　　）
A．电压表V1示数变大，电压表V2示数变小
B．电压表V1示数变大，电流表A示数变大
C．电压表V2示数与电流表A示数的比值变大
D．电压表V1示数与电流表A示数的比值变小

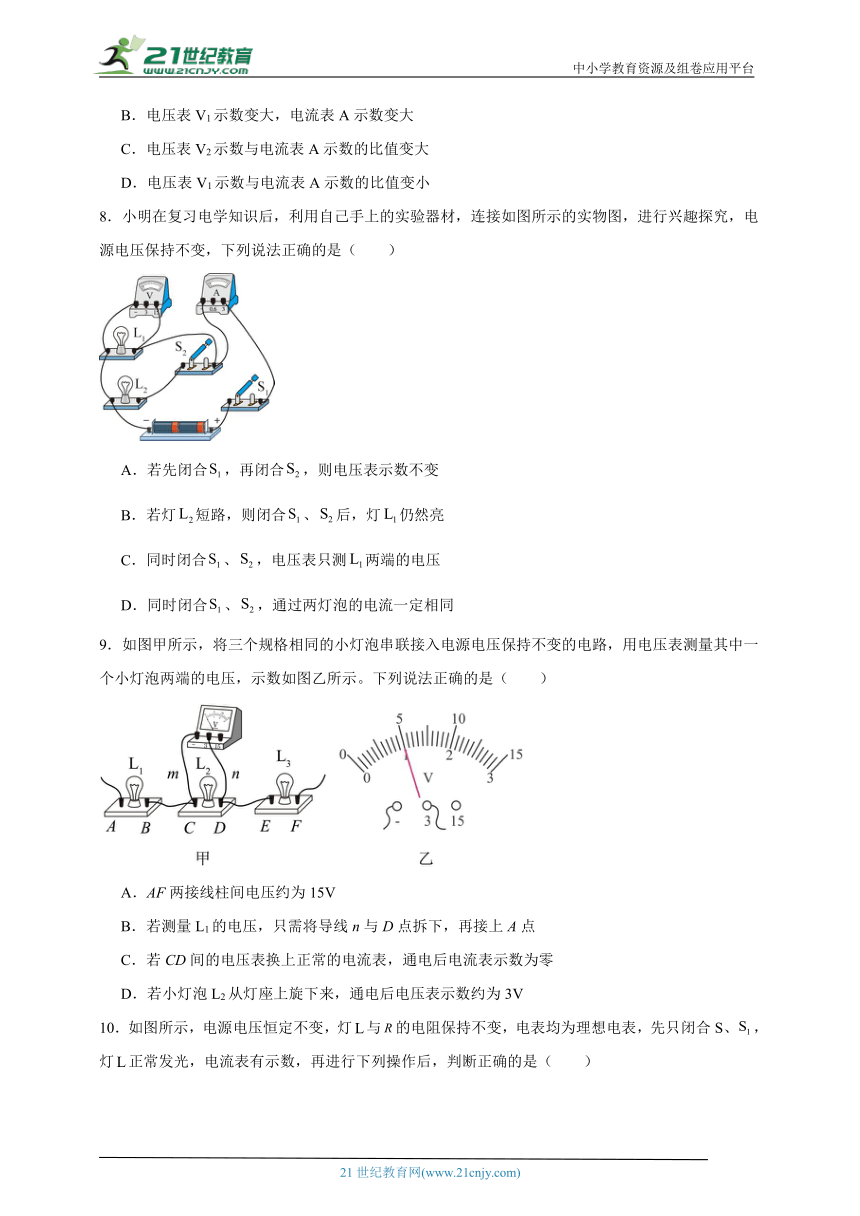

8．小明在复习电学知识后，利用自己手上的实验器材，连接如图所示的实物图，进行兴趣探究，电源电压保持不变，下列说法正确的是（　　）
A．若先闭合，再闭合，则电压表示数不变
B．若灯短路，则闭合、后，灯仍然亮
C．同时闭合、，电压表只测两端的电压
D．同时闭合、，通过两灯泡的电流一定相同
9．如图甲所示，将三个规格相同的小灯泡串联接入电源电压保持不变的电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。下列说法正确的是（　　）
A．AF两接线柱间电压约为15V
B．若测量L1的电压，只需将导线n与D点拆下，再接上A点
C．若CD间的电压表换上正常的电流表，通电后电流表示数为零
D．若小灯泡L2从灯座上旋下来，通电后电压表示数约为3V

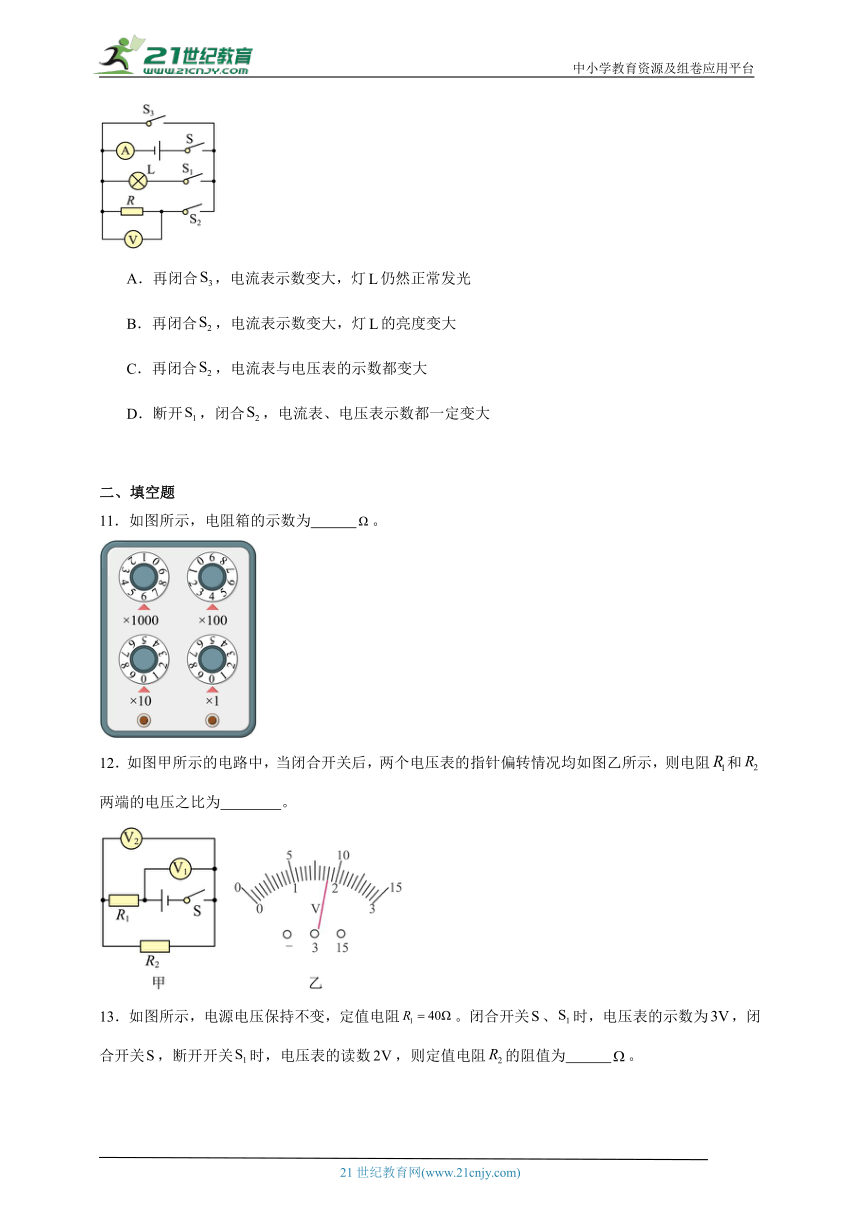

10．如图所示，电源电压恒定不变，灯与的电阻保持不变，电表均为理想电表，先只闭合S、，灯正常发光，电流表有示数，再进行下列操作后，判断正确的是（　　）
A．再闭合，电流表示数变大，灯仍然正常发光
B．再闭合，电流表示数变大，灯的亮度变大
C．再闭合，电流表与电压表的示数都变大
D．断开，闭合，电流表、电压表示数都一定变大
二、填空题
11．如图所示，电阻箱的示数为 。
12．如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转情况均如图乙所示，则电阻和两端的电压之比为 。

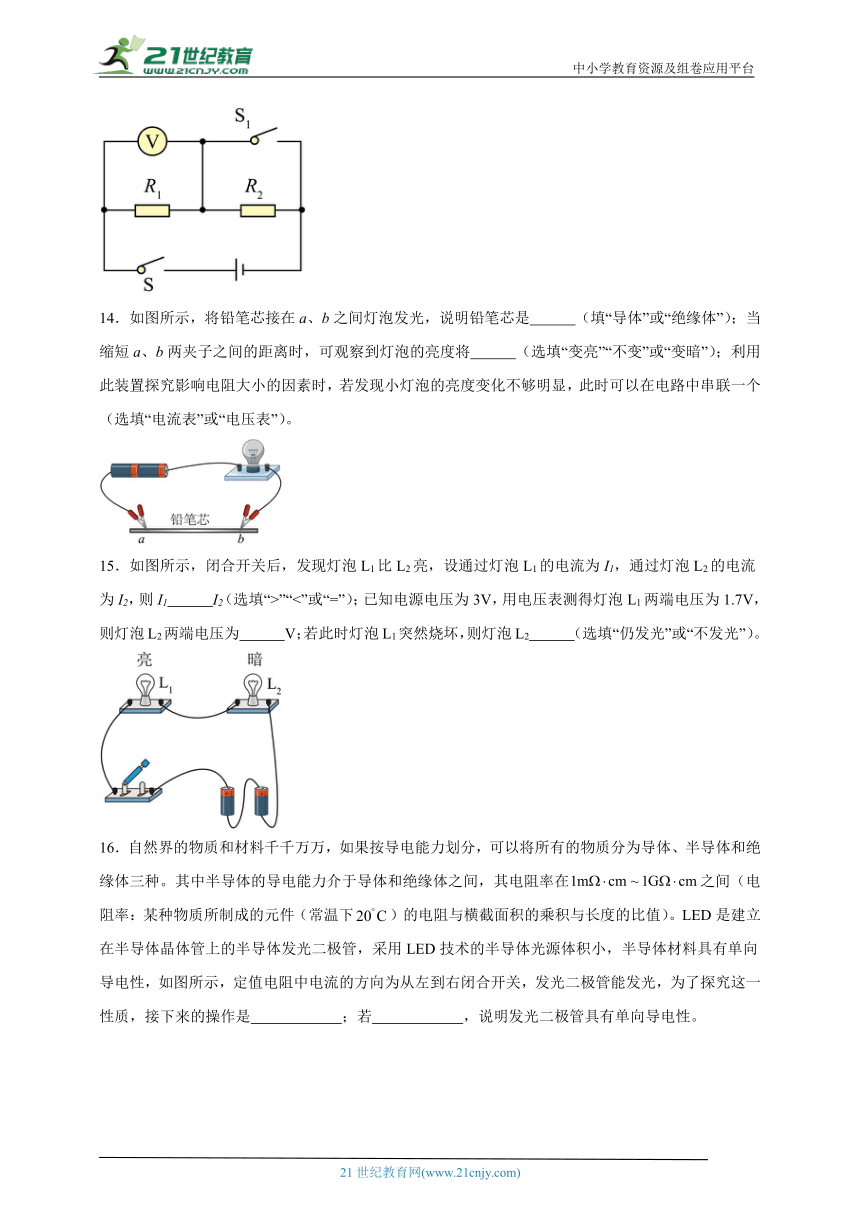

13．如图所示，电源电压保持不变，定值电阻。闭合开关、时，电压表的示数为，闭合开关，断开开关时，电压表的读数，则定值电阻的阻值为 。
14．如图所示，将铅笔芯接在a、b之间灯泡发光，说明铅笔芯是 （填“导体”或“绝缘体”）；当缩短a、b两夹子之间的距离时，可观察到灯泡的亮度将 （选填“变亮”“不变”或“变暗”）；利用此装置探究影响电阻大小的因素时，若发现小灯泡的亮度变化不够明显，此时可以在电路中串联一个 （选填“电流表”或“电压表”）。
15．如图所示，闭合开关后，发现灯泡L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1 I2（选填“>”“<”或“=”）；已知电源电压为3V，用电压表测得灯泡L1两端电压为1.7V，则灯泡L2两端电压为 V；若此时灯泡L1突然烧坏，则灯泡L2 （选填“仍发光”或“不发光”）。
16．自然界的物质和材料千千万万，如果按导电能力划分，可以将所有的物质分为导体、半导体和绝缘体三种。其中半导体的导电能力介于导体和绝缘体之间，其电阻率在之间（电阻率：某种物质所制成的元件（常温下）的电阻与横截面积的乘积与长度的比值）。LED是建立在半导体晶体管上的半导体发光二极管，采用LED技术的半导体光源体积小，半导体材料具有单向导电性，如图所示，定值电阻中电流的方向为从左到右闭合开关，发光二极管能发光，为了探究这一性质，接下来的操作是 ；若 ，说明发光二极管具有单向导电性。
《第十六章电压电阻检测卷-物理九年级全一册人教版（2024）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A C B D C A D C
1．B
【详解】由实物图可知，电流从正极出发依次经过开关、灯泡L2、电流表、灯泡L1回到电源负极，电压表测量灯泡L2两端的电压。故B正确，ACD错误。
故选B。
2．B
【详解】太阳能帆板的发电核心是硅基半导体材料，其通过光电效应将太阳能转化为电能。故ACD不符合题意，B符合题意。
故选B。
3．A
【详解】A．发光二极管具有单向导电性，只有当电流从正极流入时才会发光，因此可通过是否发光判断电源的正负极，故A正确；
B．绝缘体不能导电的原因是绝缘体内几乎没有能够自由移动的电荷，而不是没有电子，任何物体都是由原子组成的，原子中都有电子，故B错误；
C．导体善于导电，常见的导体有金属、大地等，但汽油是绝缘体，不善于导电，故C错误；
D．超导体是指在一定温度下电阻变为零的导体，而电炉丝是利用电流的热效应工作的，根据 Q=I2Rt，当电阻R=0时，产生的热量Q=0，无法发热，所以不能用超导体来制作电炉丝，故D错误。
故选A。
4．C
【详解】AB．电路正常工作，和串联，电流表测串联电路的电流，电压表测两端电压，一段时间后，电流表示数增大，说明电路中不可能发生断路，故A不符合题意，B不符合题意；
CD．电压表的示数由变为，电压表示数变大，说明短路，故C不符合题意，D不符合题意。
故选C。
5．B
【详解】A．若、都开路，Uab=0V，Uad=0V，故A不符合题意；
B．若开关开路且被短路，开关两端的电压等于电源电压，即Uab=3V，同时Uad=3V，cd、cb间都没有电压，故B符合题意；
C．若开关开路且开路，Uab=0V，Uad=0V，故C不符合题意；
D．若开路且被短路，Uab=0V，Ucd=3V，故D不符合题意。
故选B。
6．D
【详解】A．超导体是在特定温度下电阻为零的材料，电池正极材料一般不具备超导特性，故A不符合题意；
B．绝缘体是不容易导电的材料，而电池正极材料需要能够传导电流，不是绝缘体，故B不符合题意；
C．半导体的导电性能介于导体和绝缘体之间，常用于制作二极管、三极管等电子元件，电池正极材料不是半导体，故C不符合题意；
D．电池在工作时，需要通过正极材料传导电流，所以电池正极材料属于导体，故D符合题意。
故选D。
7．C
【详解】A．由于电源电压不变且R与L并联，并联电路中各支路两端的电压相等，且等于总电压（即电源电压），所以V1示数和V2示数都不变，故A错误；
B．当滑动变阻器阻值变大时，通过滑动变阻器的电流减小，而通过灯泡的电流不变（因为灯泡两端电压不变），所以总电流（电流表A示数）减小，故B错误；
C．电压表V2示数不变，电流表A示数减小，所以二者的比值变大，故C正确；
D．电压表V1示数不变，电流表A示数减小，所以二者的比值变大，而不是变小，故D错误。
故选C。
8．A
【详解】A．先闭合，灯泡L1接入电路中，电压表测量灯泡L1的电压，同时测量电源电压，再闭合，灯泡L1和灯泡L2并联，电压表测量电源电压，电源电压不变，电压表的示数不变，故A正确；
B．若灯短路，闭合、后，灯泡L1和灯泡L2并联，电源被短路，两个灯泡都不发光，故B错误；
CD．同时闭合、，同时闭合、，电压表测量灯泡L1和灯泡L2的电压，两个灯泡的规格未知，通过两灯泡的电流不一定相同，故CD错误。
故选A。
9．D
【详解】A．由图乙可知，电压表选用的是小量程，分度值为0.1V，示数为1V；灯泡的规格相同，三个灯泡串联在电路中，所以每个灯泡两端的电压相同，根据串联电路的电压规律可知，电源电压即AF两接线柱间电压为1V+1V+1V＝3V
故A错误；
B．由图可知，C接的是电压表的负接线柱，这说明电流从右流向左的，所以A端导线与电源的负极相连，将导线n与D点拆下，再接上A点，会使得电压表正负接线柱接反，故B错误；
C．CD间的电压表换上正常的电流表，通电后电流表相当于导线，CD间被短路，电流表与另外两个灯泡串联，电流表示数不为0，故C错误；
D．若灯L2取了，电压表被串联在电路中，电压表示数接近电源电压，大约为3V，故D正确。
故选D。
10．C
【详解】A．先只闭合S、，只有灯泡和电流表接入电路中，灯正常发光，再闭合，电源被短路，灯泡不发光，电路中的电流过大，电流表示数变大，故A错误；
BC．原来电压表没有接入电路中，电压表的示数为零，再闭合，电阻和灯泡并联，电流表测量干路中的电流，由并联电路电流的特点可知干路中的电流变大，即电流表示数变大，由并联电路的特点可知，灯泡的亮度不变，电压表测量电源电压，电压表的示数变大，故B错误，C正确；
D．断开，闭合，只有电阻R和电流表接入电路，灯泡和电阻的阻值未知，电流表的示数不一定变大，电压表测量电源电压，电压表的示数变大，故D错误。
故选C。
11．6400
【详解】如图所示，该电阻箱的示数为R=6×1000Ω+4×100Ω+0×10Ω+0×1Ω= 6400Ω
12．4∶1
【详解】由图甲可知，当闭合开关后，电阻R1、R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压。因串联电路中总电压等于各分电压之和，且两电压表的指针位置相同，由图乙可知，电压表V1的量程是0~15V，分度值为0.5V，示数为9V，则电源的电压U=9V，电压表V2的量程是0~3V，分度值为0.1V，示数为1.8V，即电阻R2两端的电压U2=1.8V，则电阻R1两端的电压U1=U-U2=9V-1.8V=7.2V
电阻和两端的电压之比U1∶U2=7.2V∶1.8V=4∶1
13．
【详解】由电路图知，开关S闭合，S1断开时，两个电阻串联在电路中，电压表测R1两端的电压，即
闭合开关、时，电阻R2被短路，电压表测电源电压为3V。则两电阻串联时，R2两端的电压
由串联分压原理可得
R2的阻值
14． 导体 变亮 电流表
【详解】[1]将铅笔芯接在a、b之间灯泡发光，说明铅笔芯能导电，是导体。
[2]铅笔芯与灯泡串联，当缩短a、b两夹子之间的距离时，铅笔芯接入电路中的材料、横截面积不变，长度变小，铅笔芯接入电路中的电阻变小，电路电阻变小，由欧姆定律得，通过灯泡的电流变大，可观察到灯泡的亮度将变亮。
[3]串联电路中电流处处相等；电压表使用时与用电器并联，电流表使用时与用电器串联，利用此装置探究影响电阻大小的因素时，若发现小灯泡的亮度变化不够明显，此时可以在电路中串联一个电流表，通过电流表指针的变化，判断电路电流的变化，从而得出导体电阻的变化。
15． = 1.3 不发光
【详解】[1]由图可知，两个灯泡串联，因为串联电路中电流处处相等，所以通过L1、L2的电流相等，即I1=I2。
[2]串联电路总电压等于各用电器两端电压之和，已知电源电压为3V，灯泡L1两端电压为1.7V，则L2两端电压为U2=U-U1=3V-1.7V=1.3V
[3]串联电路中各个用电器互相影响，所以如果灯泡L1突然烧坏，则灯泡L2不亮。
16． 将电源正负极对调后，闭合开关 发光二极管不能发光
【详解】
[1][2]在电源外部，电路中电流的方向是从电源正极出发经用电器回到电源负极，则定值电阻中电流方向为从左到右。电流从发光二极管的正极流入，负极流出，发光二极管会发光，当把电源正负极对调后，闭合开关，电流从发光二极管的负极流入，若发光二极管不能发光，说明发光二极管具有单向导电性。
