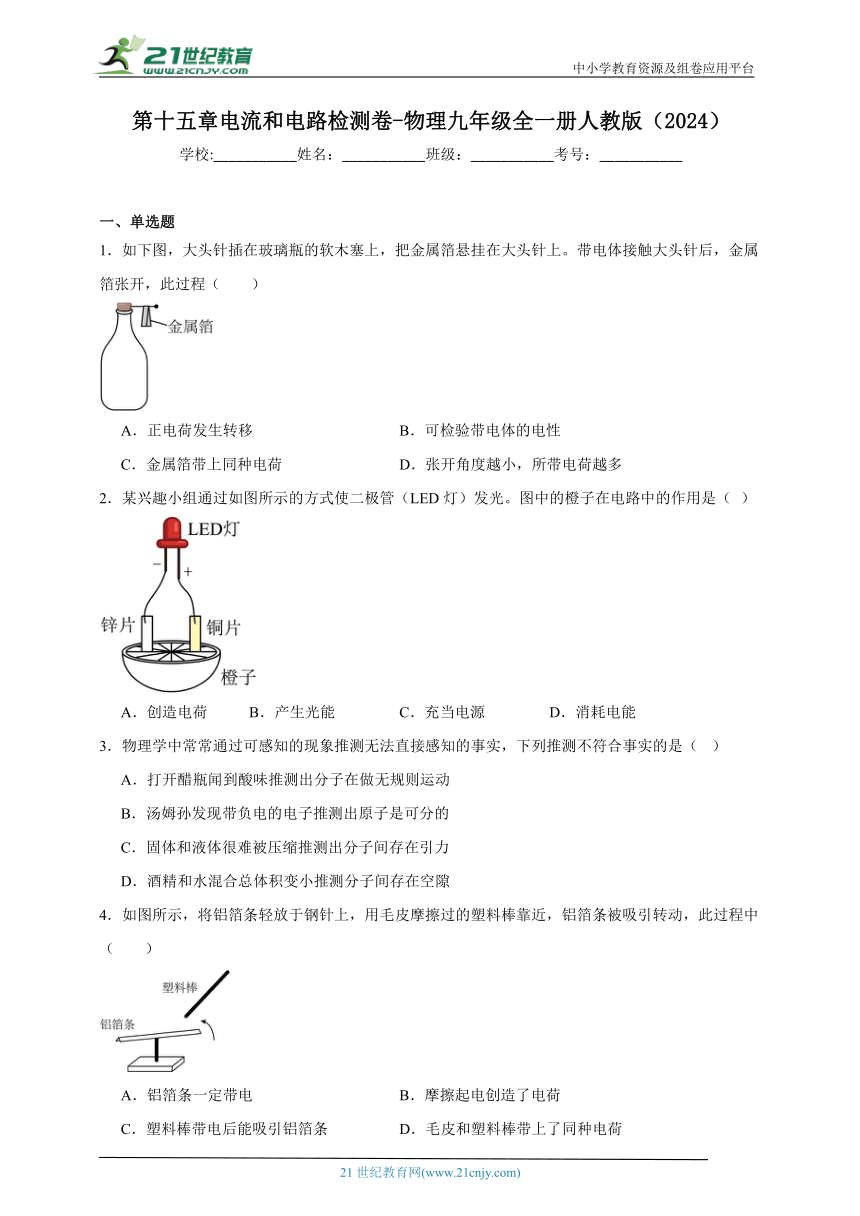

第十五章电流和电路检测卷-物理九年级全一册人教版（2024）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针后，金属箔张开，此过程（　　）
A．正电荷发生转移 B．可检验带电体的电性
C．金属箔带上同种电荷 D．张开角度越小，所带电荷越多
2．某兴趣小组通过如图所示的方式使二极管（LED灯）发光。图中的橙子在电路中的作用是（ ）
A．创造电荷 B．产生光能 C．充当电源 D．消耗电能
3．物理学中常常通过可感知的现象推测无法直接感知的事实，下列推测不符合事实的是（ ）
A．打开醋瓶闻到酸味推测出分子在做无规则运动
B．汤姆孙发现带负电的电子推测出原子是可分的
C．固体和液体很难被压缩推测出分子间存在引力
D．酒精和水混合总体积变小推测分子间存在空隙
4．如图所示，将铝箔条轻放于钢针上，用毛皮摩擦过的塑料棒靠近，铝箔条被吸引转动，此过程中（　　）
A．铝箔条一定带电 B．摩擦起电创造了电荷
C．塑料棒带电后能吸引铝箔条 D．毛皮和塑料棒带上了同种电荷
5．某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S2），台灯工作。下列设计符合要求的是（　　）
A． B．
C． D．
6．如图所示，闭合开关后，能正确测出通过灯泡电流的电路是（　　）
A． B．
C． D．
7．如图，是我国自主研发的第二代“具身智能”机器人，该机器人使用纯电驱动，可自由切换两轮足或四轮足模式。下列关于该智能机器人的说法正确的是（　　）
A．机器人前进的过程中将机械能转化为电能
B．机器人从两轮足切换成四轮足后对地面的压强增大
C．机器人竖直抓起瓶装水时，瓶子受到的摩擦力方向竖直向上
D．机器人在充电过程中内置电池相当于电源

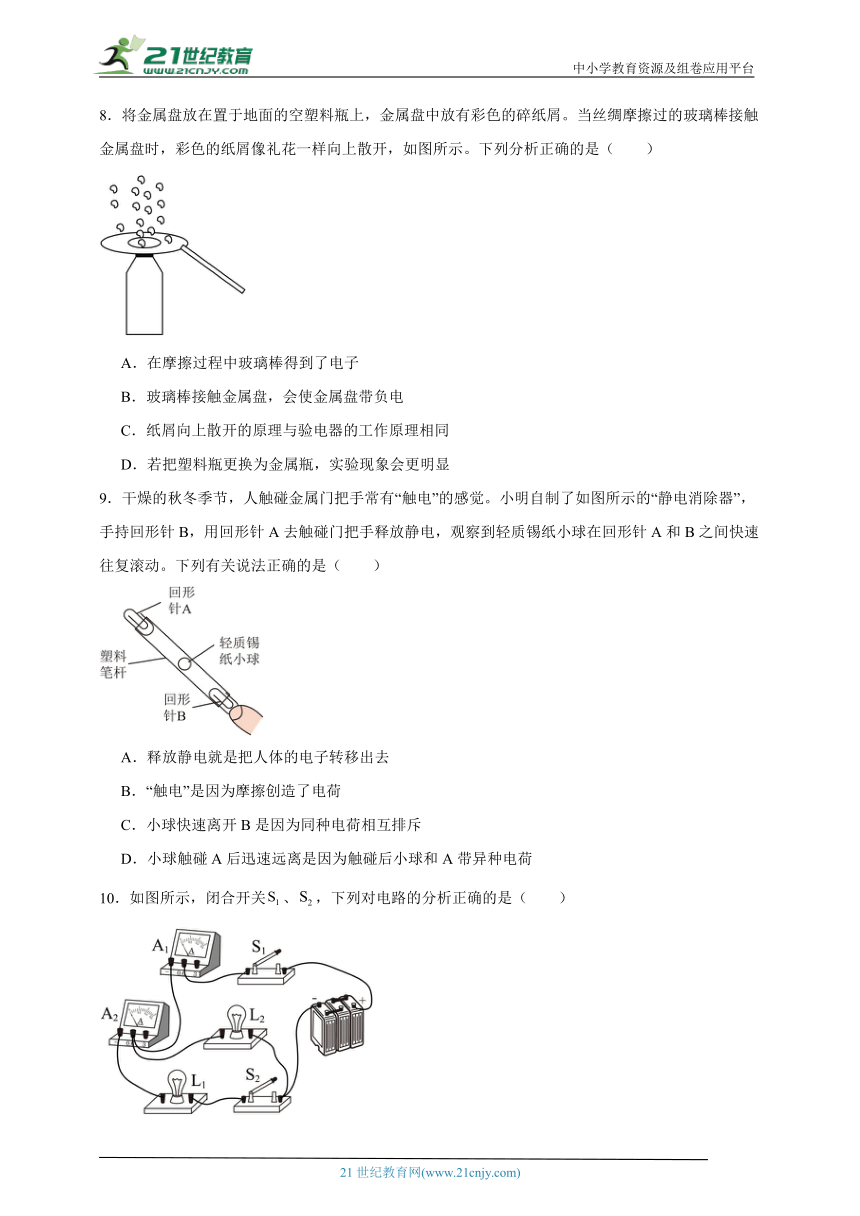

8．将金属盘放在置于地面的空塑料瓶上，金属盘中放有彩色的碎纸屑。当丝绸摩擦过的玻璃棒接触金属盘时，彩色的纸屑像礼花一样向上散开，如图所示。下列分析正确的是（　　）
A．在摩擦过程中玻璃棒得到了电子
B．玻璃棒接触金属盘，会使金属盘带负电
C．纸屑向上散开的原理与验电器的工作原理相同
D．若把塑料瓶更换为金属瓶，实验现象会更明显
9．干燥的秋冬季节，人触碰金属门把手常有“触电”的感觉。小明自制了如图所示的“静电消除器”，手持回形针B，用回形针A去触碰门把手释放静电，观察到轻质锡纸小球在回形针A和B之间快速往复滚动。下列有关说法正确的是（　　）
A．释放静电就是把人体的电子转移出去
B．“触电”是因为摩擦创造了电荷
C．小球快速离开B是因为同种电荷相互排斥
D．小球触碰A后迅速远离是因为触碰后小球和A带异种电荷
10．如图所示，闭合开关、，下列对电路的分析正确的是（　　）
A．小灯泡与串联
B．电流表测通过小灯泡的电流
C．开关断开，闭合时，只有小灯泡会熄灭
D．当开关断开，闭合时，两电流表的示数都会变小
二、填空题

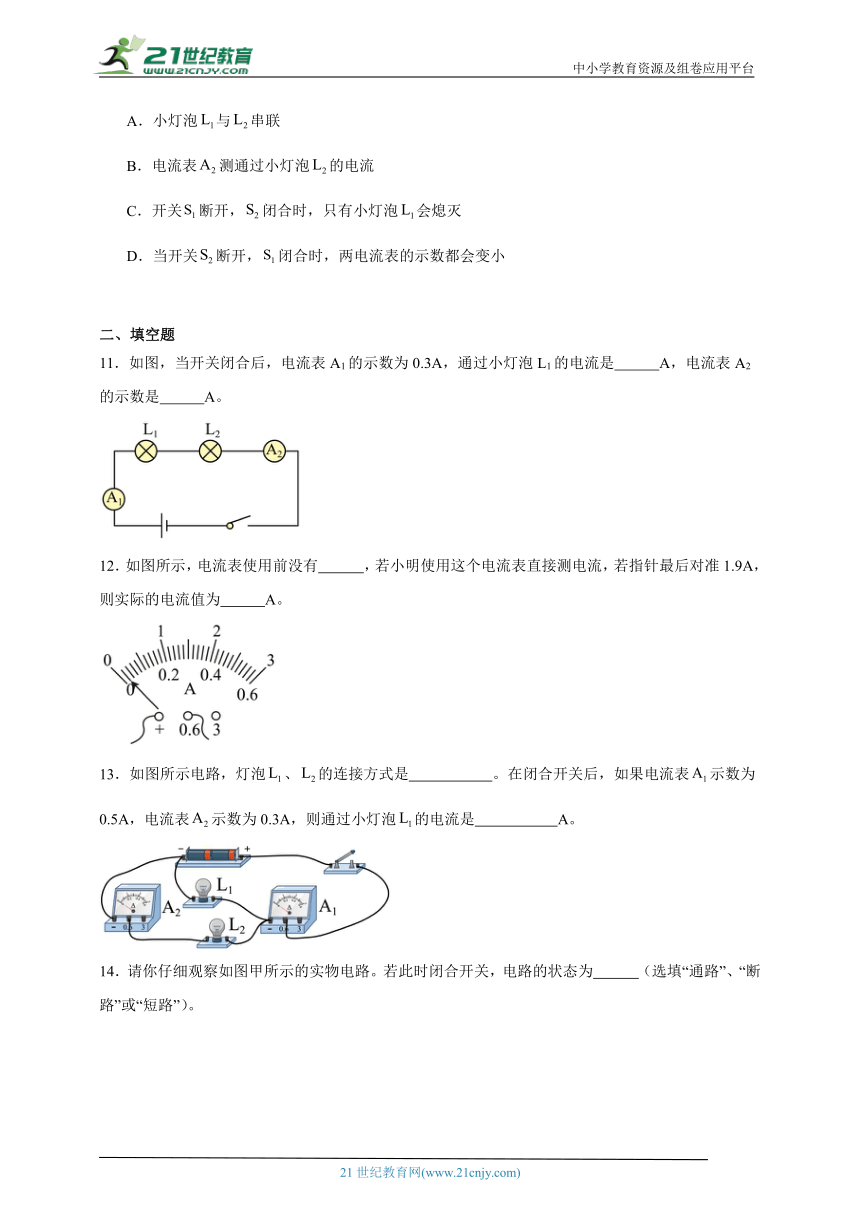

11．如图，当开关闭合后，电流表A1的示数为0.3A，通过小灯泡L1的电流是 A，电流表A2的示数是 A。
12．如图所示，电流表使用前没有 ，若小明使用这个电流表直接测电流，若指针最后对准1.9A，则实际的电流值为 A。
13．如图所示电路，灯泡、的连接方式是 。在闭合开关后，如果电流表示数为0.5A，电流表示数为0.3A，则通过小灯泡的电流是 A。

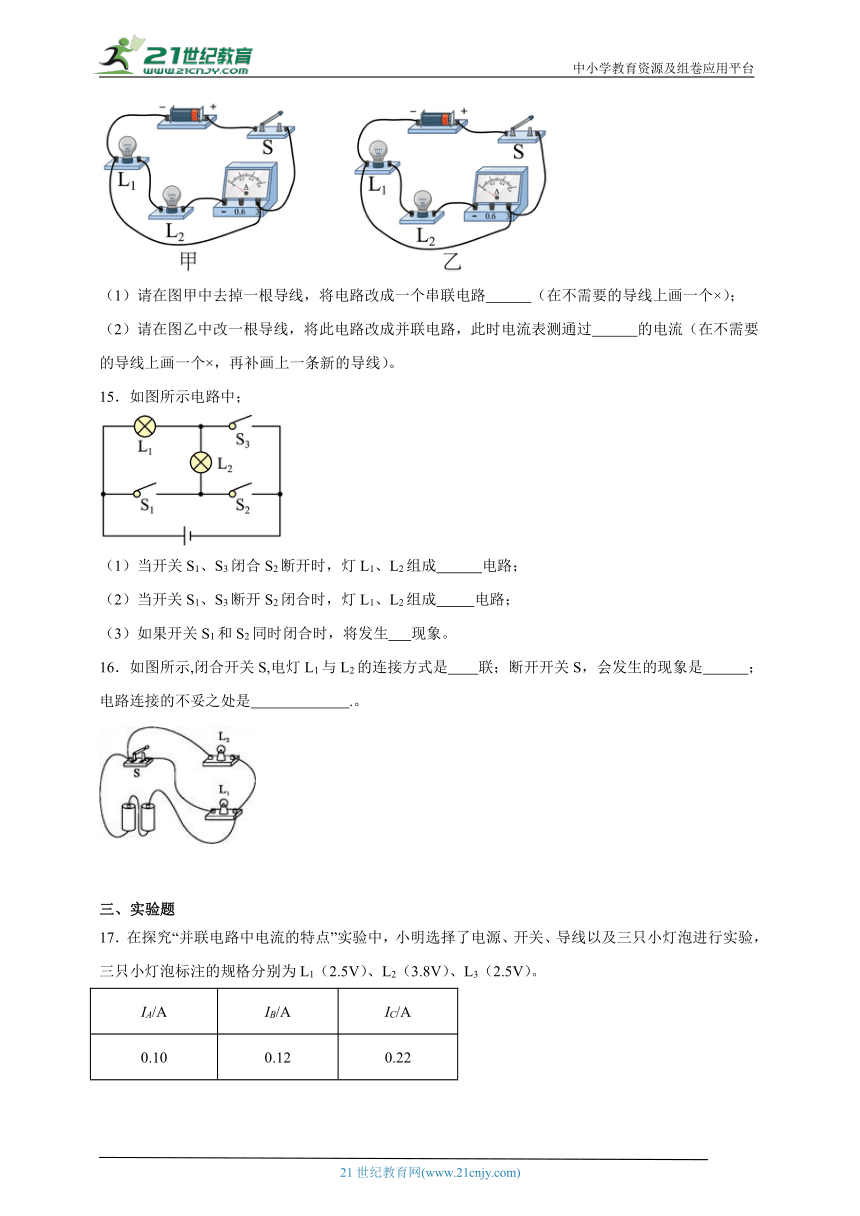

14．请你仔细观察如图甲所示的实物电路。若此时闭合开关，电路的状态为 （选填“通路”、“断路”或“短路”）。
（1）请在图甲中去掉一根导线，将电路改成一个串联电路 （在不需要的导线上画一个×）；
（2）请在图乙中改一根导线，将此电路改成并联电路，此时电流表测通过 的电流（在不需要的导线上画一个×，再补画上一条新的导线）。
15．如图所示电路中；
（1）当开关S1、S3闭合S2断开时，灯L1、L2组成 电路；
（2）当开关S1、S3断开S2闭合时，灯L1、L2组成 电路；
（3）如果开关S1和S2同时闭合时，将发生 现象。
16．如图所示,闭合开关S,电灯L1与L2的连接方式是 联；断开开关S，会发生的现象是 ；电路连接的不妥之处是 .。
三、实验题
17．在探究“并联电路中电流的特点”实验中，小明选择了电源、开关、导线以及三只小灯泡进行实验，三只小灯泡标注的规格分别为L1（2.5V）、L2（3.8V）、L3（2.5V）。
IA/A IB/A IC/A
0.10 0.12 0.22
(1)为完成探究目标，小明还应该再添加的测量工具是 ；
(2)连接电路时，开关应处于 状态；
(3)小明先选用L1和L2连接了如图所示的电路，使用（1）的测量工具分别接在图中的A、B、C三处位置，根据数据可以得到的初步结论：在并联电路中， （写表达式）；
(4)为使上述结论更具普遍性，小明选用L1和 （选填“L2”或“L3”）两只小灯泡再次实验。
18．在探究“串联电路电流的特点”时：
（1）猜想：由于用电器耗电，电流流过用电器会减小。
（2）根据电路图甲，用笔画线将图乙中的实物连接起来，使电流表测A处电流 。
（3）闭合开关后发现灯不亮，为了找出原因，将电压表并联在小灯泡两端，闭合开关后发现电压表有示数，则故障可能是 。
（4）排除故障后，用电流表测出点电流，如图丙所示，则 ，再测出点电流，得到两点电流相等。更换不同规格的灯泡，重复上述实验，均得到相同结论。由此判断猜想是 的。
（5）为进一步得出两个灯泡串联时电流的规律，思思按图丁所示连接电路，测量三点的电流，得出；他认为不需要再测量，在（4）结论的基础上，通过推理也可得出相同结论。请你写出他的推理过程： 。
四、计算题
19．如图所示的电路中，电源保持不变，当只闭合开关时，电流表A的示数是0.25A，求：
（1）此时通过灯泡中的电流是多少安？
（2）当开关、、都闭合时，灯泡中的电流是800mA，电流表A的示数是1.2A，此时灯泡和中的电流各是多少安？
（3）当只闭合开关和时，电流表A的示数是多少安？
20．在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
《第十五章电流和电路检测卷-物理九年级全一册人教版（2024）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C C B B C C C D
1．C
【详解】A.正电荷发生转移，此说法错误。原因是正电荷指的是原子核或质子，正电荷不能转移，发生转移的是电子，故A错误，不符合题意；
B.可检验带电体的电性，此说法错误。验电器箔片张开，只能说明被检测的物体带电，并不知道带的是哪种电荷，故B错误，不符合题意；
C.金属箔带上同种电荷，此说法正确。验电器就是根据同种电荷相互排斥的原理来检测物体带电的，两片箔片带同种电荷互相而张开，故C正确，符合题意；
D.张开角度越小，所带电荷越多，此说法错误。被检测的物体所带电荷越多，验电器箔片张开的角度越大，故D错误，不符合题意。
故选C。
2．C
【详解】图中的橙子是提供电能的装置，故橙子在电路中充当电源，故ABD不符合题意，C符合题意。
故选C。
3．C
【详解】A．闻到醋味说明分子在无规则运动，属于扩散现象，故A不符合题意；
B．汤姆孙发现电子，说明原子具有复杂的结构，证明原子可分，故B不符合题意；
C．固体和液体难压缩是因分子间存在斥力，而非引力，故C符合题意；
D．混合后体积减小说明分子间存在空隙，酒精分子和水分子彼此浸入对方分子间的空隙，导致总体积减小，故D不符合题意。
故选C。
4．C
【详解】A．铝箔条被吸引转动，可能是铝箔条不带电，被带电的塑料棒吸引，也可能是铝箔条带电且与塑料棒带异种电荷，故A不符合题意；
B．摩擦起电的实质是电荷的转移，不是创造了电荷，故B不符合题意；
C．用毛皮摩擦过的塑料棒带电，因为带电体具有吸引轻小物体的性质，所以塑料棒能吸引铝箔条，故C符合题意；
D．用毛皮摩擦过的塑料棒带负电，毛皮失去电子带正电，它们带的是异种电荷，故D不符合题意。
故选C。
5．B
【详解】A．图中三个开关和电动机与灯泡串联，三个开关都闭合时，电动机和台灯工作，故A不符合题意；
B．图中电动机和灯泡并联，开关S在干路中，开关S1和电动机在一条支路，开关S2和灯泡在另一条支路，当呼唤系统时，整个系统做好工作准备（相当于闭合开关S），当发出语音“拉开窗帘”（相当于闭合开关S1），电动机工作，当发出语音“打开台灯”（相当于闭合开关S2），台灯工作，故B符合题意；
C．图中开关S1和开关S并联后再和电动机串联，闭合开关S或闭合开关S1，电动机都工作，闭合开关S2，台灯工作，故C不符合题意；
D．图中闭合开关S，台灯工作，再闭合开关S2，灯泡被短路，电源被短路，可能会烧坏电源，故D不符合题意。
故选B。
6．B
【详解】A．电流表在干路中，测量的是干路电流，即通过L1 和L2 的电流之和，不是通过L1 的电流，故A错误；
B．电流表与L1 串联，且电流表正负接线柱连接正确（电流从正接线柱流入，从负接线柱流出 ），能正确测出通过灯泡L1 的电流，故B正确；
C．电流表与L2串联，测量的是通过L2 的电流，不是通过L1 的电流，故C错误；
D．电流表与L1 串联，但电流表正负接线柱接反了，这样会导致电流表指针反向偏转，损坏电流表，不能正确测量电流，故D错误。
故选B。
7．C
【详解】A．机器人前进过程中，需要消耗电能，将电能转化为机械能，故A错误；
B．机器人从两轮足切换成四轮足，压力不变，受力面积变大，据知，对地面的压强变小，故B错误；
C．机器人竖直抓起瓶装水时，瓶子受到的竖直向下的重力和摩擦力是一对平衡力，方向相反，所以摩擦力的方向竖直向上，故C正确；
D．机器人在充电过程中，电池需要消耗电能，相当于用电器，故D错误。
故选C。
8．C
【详解】A．丝绸摩擦过的玻璃棒带正电，是因为在摩擦过程中玻璃棒失去了电子，故A错误；
B．玻璃棒带正电，玻璃棒接触金属盘，会使金属盘带正电，故B错误；
C．纸屑向上散开的原理与验电器的工作原理相同，是“同种电荷相互排斥”，故C正确；
D．若把塑料瓶更换为金属瓶，由于金属是导体，当丝绸摩擦过的玻璃棒接触金属盘时，地球上的一部分电子就会中和了玻璃棒所带的电荷，纸屑上就不会带同种电荷，不会看到“纸屑像礼花一样向上散开”，故D错误。
故选C。
9．C
【详解】A．释放静电是将人身体上的多余电荷转移到金属上，从而减少静电累积，故A错误；
B．“触电”是因为在干燥环境中，人体与衣物等摩擦使电荷发生了转移，导致人体带上静电，而不是创造了电荷，电荷不能被创造，只是从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，故B错误；
C．当回形针B接触到带某种电荷的锡纸小球后，会带上与小球相同的电荷，根据同种电荷相互排斥的原理，小球会快速离开B，故C正确；
D．小球触碰A后迅速远离是因为触碰后小球和A带同种电荷，同种电荷相互排斥，而不是异种电荷，故D错误。
故选C。
10．D
【详解】AB．如图所示，闭合开关、，小灯泡与首首相连，尾尾相连，是并联的关系，电流表测干路电流，电流表与小灯泡串联，测小灯泡的电流，故AB错误；
C．开关在干路上，在支路上，所以开关断开，闭合时，小灯泡与均熄灭，故C错误；
D．当开关断开，闭合时，支路断路，所以电流表示数减小为零，根据并联电流规律，电流表示数减小，故D正确。
故选D。
11． 0.3 0.3
【详解】[1][2]电流表A1的示数为0.3A，因两灯泡串联，根据串联电路各处的电流都相等，通过小灯泡L1的电流是0.3A，电流表A2的示数是0.3A。
12． 调零（校零） 1.8
【详解】[1]电流表使用前若指针没有指在零刻度上，应先调零。
[2]由图可知，电流表所选的量程为0~3A，分度值是0.1A，一开始其指针指在0.1A位置，若指针最后对准1.9A，则实际的电流值为1.9A-0.1A=1.8A。
13． 并联 0.2
【详解】[1]由电路图可看出，电路中电流从正极流出经过开关和电流表A1后分成两条支路，一条是L1，另一条L2和A2，最终一起流回负极，所以灯泡、的连接方式是并联。
[2]由图，电流表A1测干路电流，即I=0.5A；电流表A2测支路L2中的电流，即通过灯L2的电流I2=0.3A；由并联电路的电流规律得，通过支路L1的电流为
I1=I- I2=0.5A-0.3A=0.2A
14． 短路 L2
【详解】[1]由图中可知，开关闭合后，电流直接经过导线从电源正极回到电源负极，因此此时的电路状态为短路。
（1）[2]由图中可知，将灯泡L1与电流表相连的导线去掉，此时两灯串联，如下图所示：
（2）[3][4]将电源负极与灯泡L1左接线柱相连的导线改接右接线柱，此时两灯并联，电流表测流过L2的电流，如下图所示：
15． 并联 串联 短路
【详解】（1）[1]分析电路图可知，当开关S1、S3闭合，S2断开时，灯L1、L2首首相连，尾尾相连，所以灯L1、L2组成并联电路。
（2）[2]分析电路图可知，当开关S1、S3断开，S2闭合时，灯L1、L2首尾相连，所以灯L1、L2组成串联电路。
（3）[3]分析电路图可知，如果开关S1和S2同时闭合时，电流不经过灯泡，直接从电源正极到电源负极，所以电路将发生短路现象。
16． 并 L1不发光 开关对L2不起作用
【详解】[1][2][3]分析电路可以看出，两只灯泡并联，灯泡L2直接并联在电源两端，所以开关S对L2不起控制作用；灯泡L1与开关S串联后并联在电源两端，所以开关断开时L1不亮。
17．(1)电流表
(2)断开
(3)IC=IB+IA
(4)L3
【详解】（1）探究“并联电路中电流的特点”实验中，需要用电流表测量电路中的电流，因此需要添加的测量工具是电流表。
（2）为保证实验的安全，在连接实验电路时，开关应处于断开状态。
（3）分析表中数据发现
可得
则可以得出结论：在并联电路中，干路电流等于各支路电流之和。
（4）为了避免偶然性，得到普遍规律，选择规格不同的灯泡进行实验，刚开始选用L1和L2进行实验，故接下来应该换用L1和L3进行实验。
18． 灯L1断路 0.3 错误 见解析
【详解】[1]根据电路图甲，要使电流表测 A 处电流，电流表应与灯泡串联在电路中，且电流从正接线柱（如图丙所示，应选择“0.6”接线柱）流入，从负接线柱流出。如图所示
[2]闭合开关后灯不亮，将电压表并联在小灯泡两端，电压表有示数。电压表有示数说明电压表与电源的正负极之间是通路，所以故障可能是断路。当断路时，电压表串联在电路中，测电源电压，所以有示数。
[3]由图丙可知，电流表量程为0～0.6A，分度值为0.02A，其示数为0.3A。
[4]更换不同规格的灯泡，重复实验，均得到 A、B 两点电流相等，而之前猜想电流流过用电器会减小，实际结果与之不符，所以判断猜想是错误的。
[5]在（4）中已得出串联电路中不同位置（A、B）的电流相等，即 。在图丁中，把和看作一个整体，A点在这个整体之前，C 点在这个整体之后，根据（4）的结论有。A 点电流等于 B 点电流，A 点电流又等于C点电流，所以。
19．（1）0.25；（2）0，0.4；（3）0.65
【详解】解：（1）只闭合S1时，灯泡L1和L3串联接入电路，根据串联电路电流关系可知，此时通过灯泡L3中的电流为0.25A。
（2）当S1、S2、S3都闭合时，灯泡L1被短路，通过L1的电流为0。此时灯泡L2和灯泡L3并联，电流表测量干路电流，则根据并联电路电流关系可知，通过L2的电流为
（3）当只闭合S1和S2时，灯泡L1和L3串联后，再与灯泡L2并联，则此时通过L1支路的电流为0.25A，通过L2支路的电流为0.4A，故根据并联电路电流关系可知此时电流表示数为
答：（1）此时通过灯泡中的电流是0.24安；
（2）灯泡的电流为0A，灯泡中的电流是0.4安；
（3）当只闭合开关和时，电流表A的示数是0.65安。
20．（1）0.6A，0；（2）0.2A，0.2A；（3）0.3A
【详解】解：（1）只闭合S1时，电路为L1的简单电路，L2被短路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0。
（2）只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为干路中的电流等于各支路电流的和，所以通过L2的电流为
答：（1）只闭合S1时，通过L1和L2的电流分别是0.6A，0；
（2）只闭合时，通过L1和L2的电流分别是0.2A，0.2A；
（3）当闭合S1和S3时，通过L2的电流是0.3A。
