第十一章 阶段复习练(四)
[分值:100分]
一、单项选择题:每小题4分,共44分。在每小题给出的四个选项中,只有一项是符合题目要求的。
1.(2024·江苏南通市三模)如图所示,匀强磁场的磁感应强度为B。导线通以恒定电流I,放置在磁场中。已知ab、bc边长均为l,ab与磁场方向夹角为60°,bc与磁场方向平行。该导线受到的安培力为(  )
A.BIl B.BIl
C.BIl D.BIl
2.(2025·江苏常州市期中)三个点电荷A、B、C附近的电场线分布如图所示,则(  )
A.电荷A带负电
B.电荷C带正电
C.a点的电势比b点的高
D.a点的电场强度比b点的小
3.(2025·江苏连云港市月考)如图所示,一平行板电容器两极板水平正对,上极板M固定,下极板N放在一个绝缘的温度敏感材料上,温度敏感材料会因为温度的变化而出现明显的热胀冷缩,给电容器充电后,N板带有正电,一带电微粒恰好静止在两极板间的P点。使极板与电源断开,当温度升高时,下列说法正确的是(  )
A.电容器的电容减小
B.两板间的电场强度减小
C.带电微粒仍然静止
D.带电微粒将向上运动

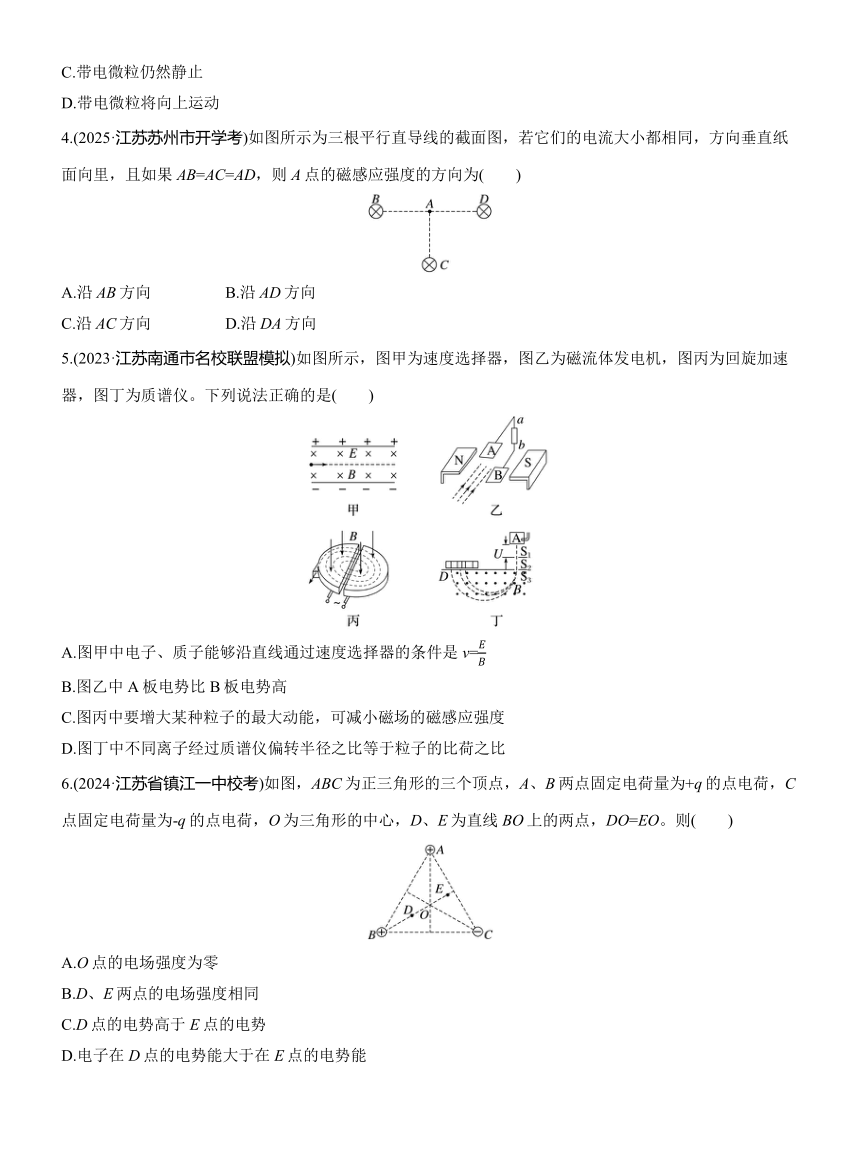

4.(2025·江苏苏州市开学考)如图所示为三根平行直导线的截面图,若它们的电流大小都相同,方向垂直纸面向里,且如果AB=AC=AD,则A点的磁感应强度的方向为(  )
A.沿AB方向 B.沿AD方向
C.沿AC方向 D.沿DA方向
5.(2023·江苏南通市名校联盟模拟)如图所示,图甲为速度选择器,图乙为磁流体发电机,图丙为回旋加速器,图丁为质谱仪。下列说法正确的是(  )
A.图甲中电子、质子能够沿直线通过速度选择器的条件是v=
B.图乙中A板电势比B板电势高
C.图丙中要增大某种粒子的最大动能,可减小磁场的磁感应强度
D.图丁中不同离子经过质谱仪偏转半径之比等于粒子的比荷之比
6.(2024·江苏省镇江一中校考)如图,ABC为正三角形的三个顶点,A、B两点固定电荷量为+q的点电荷,C点固定电荷量为-q的点电荷,O为三角形的中心,D、E为直线BO上的两点,DO=EO。则(  )
A.O点的电场强度为零
B.D、E两点的电场强度相同
C.D点的电势高于E点的电势
D.电子在D点的电势能大于在E点的电势能

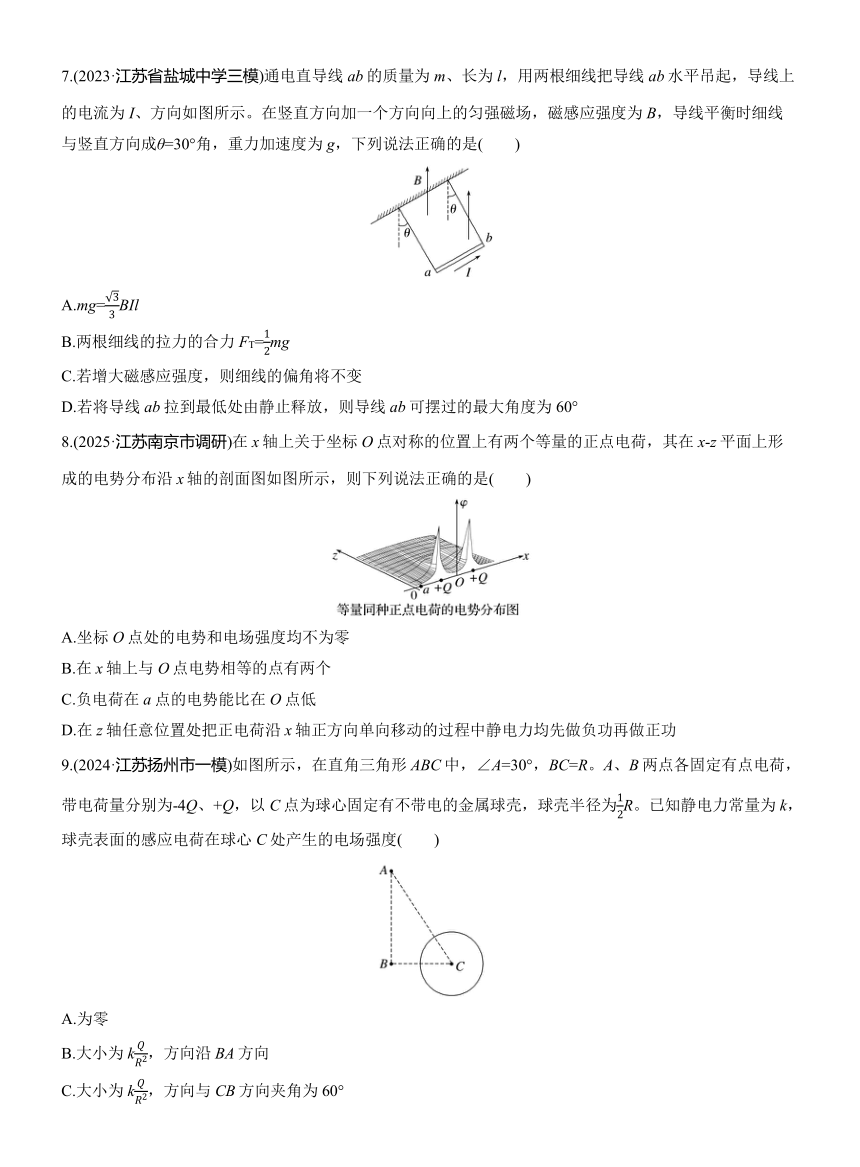

7.(2023·江苏省盐城中学三模)通电直导线ab的质量为m、长为l,用两根细线把导线ab水平吊起,导线上的电流为I、方向如图所示。在竖直方向加一个方向向上的匀强磁场,磁感应强度为B,导线平衡时细线与竖直方向成θ=30°角,重力加速度为g,下列说法正确的是(  )
A.mg=BIl
B.两根细线的拉力的合力FT=mg
C.若增大磁感应强度,则细线的偏角将不变
D.若将导线ab拉到最低处由静止释放,则导线ab可摆过的最大角度为60°
8.(2025·江苏南京市调研)在x轴上关于坐标O点对称的位置上有两个等量的正点电荷,其在x-z平面上形成的电势分布沿x轴的剖面图如图所示,则下列说法正确的是(  )
A.坐标O点处的电势和电场强度均不为零
B.在x轴上与O点电势相等的点有两个
C.负电荷在a点的电势能比在O点低
D.在z轴任意位置处把正电荷沿x轴正方向单向移动的过程中静电力均先做负功再做正功
9.(2024·江苏扬州市一模)如图所示,在直角三角形ABC中,∠A=30°,BC=R。A、B两点各固定有点电荷,带电荷量分别为-4Q、+Q,以C点为球心固定有不带电的金属球壳,球壳半径为R。已知静电力常量为k,球壳表面的感应电荷在球心C处产生的电场强度(  )
A.为零
B.大小为k,方向沿BA方向
C.大小为k,方向与CB方向夹角为60°
D.大小为2k,方向沿∠ACB平分线

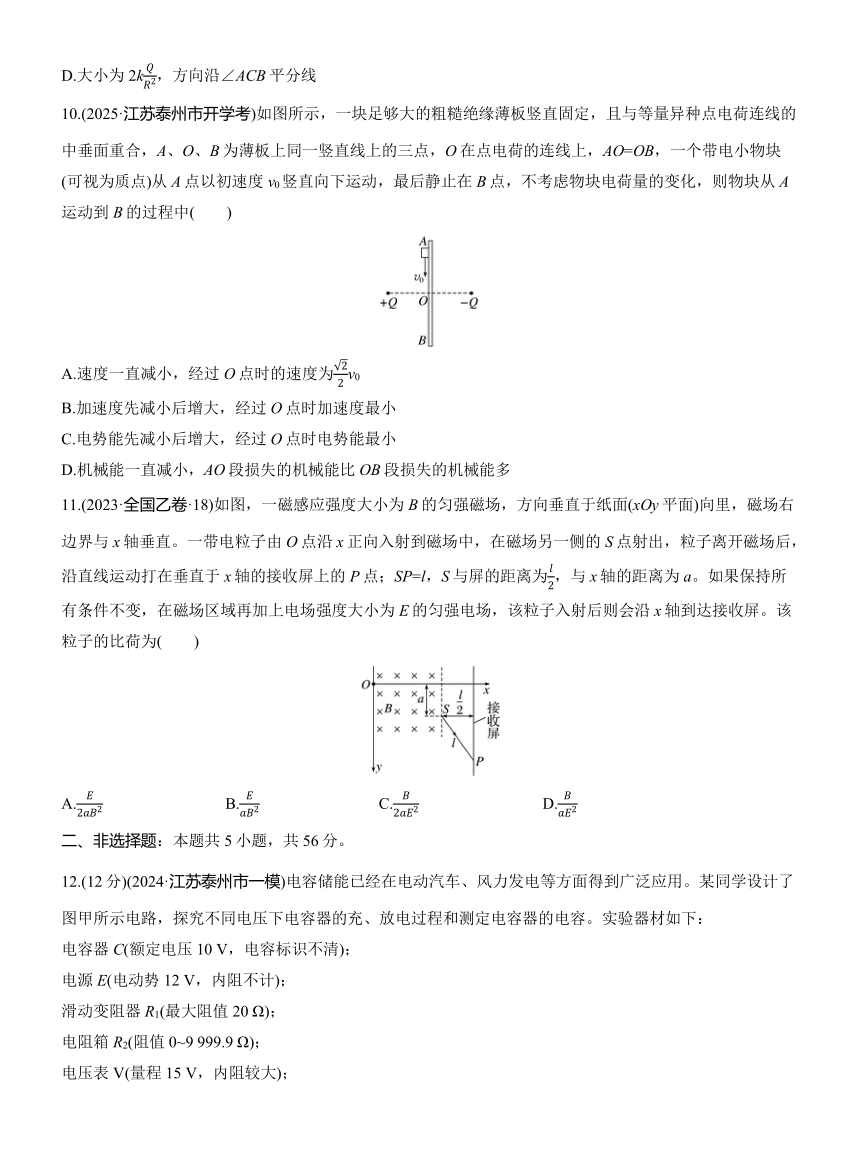

10.(2025·江苏泰州市开学考)如图所示,一块足够大的粗糙绝缘薄板竖直固定,且与等量异种点电荷连线的中垂面重合,A、O、B为薄板上同一竖直线上的三点,O在点电荷的连线上,AO=OB,一个带电小物块(可视为质点)从A点以初速度v0竖直向下运动,最后静止在B点,不考虑物块电荷量的变化,则物块从A运动到B的过程中(  )
A.速度一直减小,经过O点时的速度为v0
B.加速度先减小后增大,经过O点时加速度最小
C.电势能先减小后增大,经过O点时电势能最小
D.机械能一直减小,AO段损失的机械能比OB段损失的机械能多
11.(2023·全国乙卷·18)如图,一磁感应强度大小为B的匀强磁场,方向垂直于纸面(xOy平面)向里,磁场右边界与x轴垂直。一带电粒子由O点沿x正向入射到磁场中,在磁场另一侧的S点射出,粒子离开磁场后,沿直线运动打在垂直于x轴的接收屏上的P点;SP=l,S与屏的距离为,与x轴的距离为a。如果保持所有条件不变,在磁场区域再加上电场强度大小为E的匀强电场,该粒子入射后则会沿x轴到达接收屏。该粒子的比荷为(  )
A. B. C. D.
二、非选择题:本题共5小题,共56分。
12.(12分)(2024·江苏泰州市一模)电容储能已经在电动汽车、风力发电等方面得到广泛应用。某同学设计了图甲所示电路,探究不同电压下电容器的充、放电过程和测定电容器的电容。实验器材如下:
电容器C(额定电压10 V,电容标识不清);
电源E(电动势12 V,内阻不计);
滑动变阻器R1(最大阻值20 Ω);
电阻箱R2(阻值0~9 999.9 Ω);
电压表V(量程15 V,内阻较大);

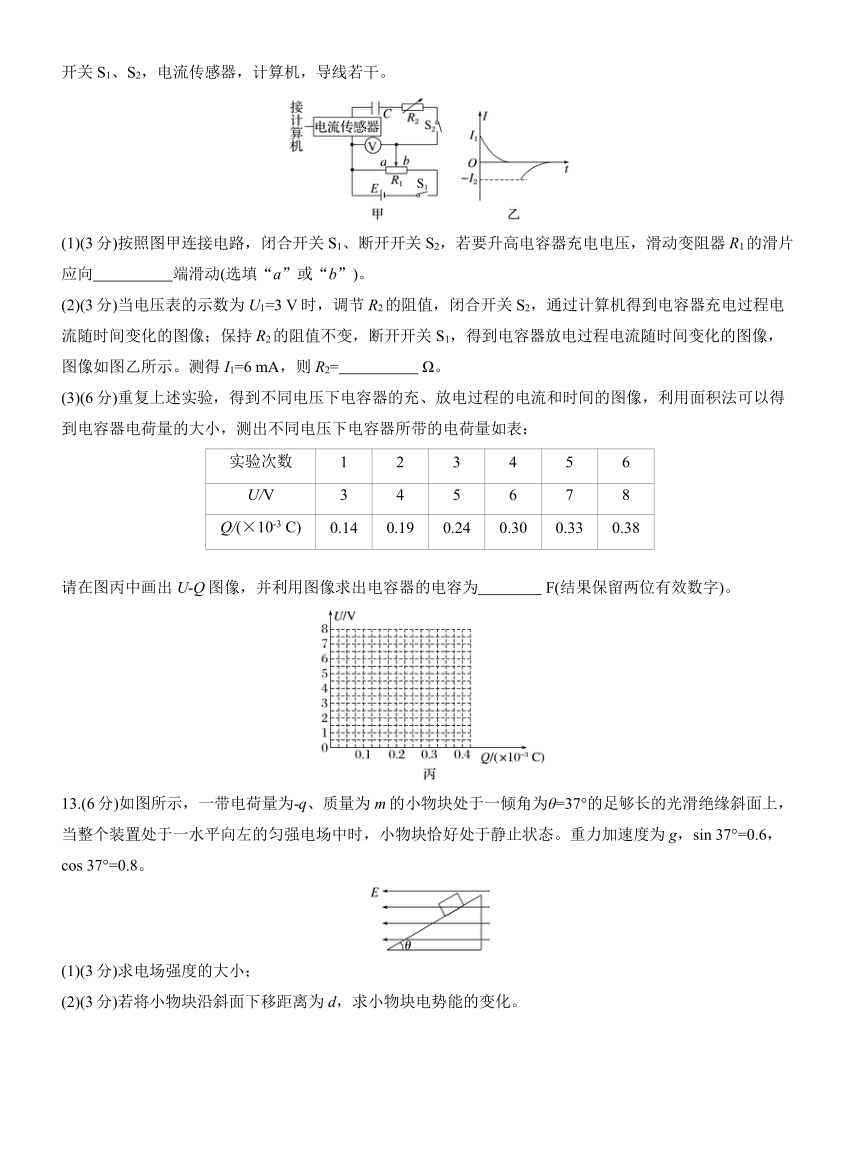

开关S1、S2,电流传感器,计算机,导线若干。
(1)(3分)按照图甲连接电路,闭合开关S1、断开开关S2,若要升高电容器充电电压,滑动变阻器R1的滑片应向     端滑动(选填“a”或“b”)。
(2)(3分)当电压表的示数为U1=3 V时,调节R2的阻值,闭合开关S2,通过计算机得到电容器充电过程电流随时间变化的图像;保持R2的阻值不变,断开开关S1,得到电容器放电过程电流随时间变化的图像,图像如图乙所示。测得I1=6 mA,则R2=      Ω。
(3)(6分)重复上述实验,得到不同电压下电容器的充、放电过程的电流和时间的图像,利用面积法可以得到电容器电荷量的大小,测出不同电压下电容器所带的电荷量如表:
实验次数 1 2 3 4 5 6
U/V 3 4 5 6 7 8
Q/(×10-3 C) 0.14 0.19 0.24 0.30 0.33 0.38
请在图丙中画出U-Q图像,并利用图像求出电容器的电容为     F(结果保留两位有效数字)。
13.(6分)如图所示,一带电荷量为-q、质量为m的小物块处于一倾角为θ=37°的足够长的光滑绝缘斜面上,当整个装置处于一水平向左的匀强电场中时,小物块恰好处于静止状态。重力加速度为g,sin 37°=0.6,cos 37°=0.8。
(1)(3分)求电场强度的大小;
(2)(3分)若将小物块沿斜面下移距离为d,求小物块电势能的变化。
14.(8分)(2023·福建卷·14)阿斯顿(F.Aston)借助自己发明的质谱仪发现了氖等元素的同位素而获得诺贝尔奖,质谱仪分析同位素简化的工作原理如图所示。在PP'上方存在一垂直纸面向外的匀强磁场,磁感应强度大小为B。两个氖离子在O处以相同速度v垂直磁场边界入射,在磁场中发生偏转,分别落在M和N处。已知某次实验中,v=9.6×104 m/s,B=0.1 T,落在M处氖离子比荷(电荷量和质量之比)为4.8×106 C/kg;P、O、M、N、P'在同一直线上;离子重力不计。
(1)(4分)求OM的长度;
(2)(4分)若ON的长度是OM的1.1倍,求落在N处氖离子的比荷。
15.(15分)碳14(C)是碳12(C)的一种同位素,具有放射性。如图甲是一个粒子检测装置的示意图,图乙为其俯视图,粒子源释放出经电离后的碳14与碳12原子核(初速度忽略不计),经直线加速器加速后由通道入口的中缝MN进入通道,该通道的上下表面是内半径为R、外半径为3R的半圆环,磁感应强度为B的匀强磁场垂直于半圆环面,正对着通道出口处放置一张照相底片,能记录粒子从出口射出时的位置。当直线加速器的加速电压为U0时,碳12原子核恰好能击中照相底片的正中间位置,则:
(1)(4分)计算碳12原子核的比荷;
(2)(5分)照相底片上碳14与碳12原子核所击中位置间的距离(结果用根号表示);
(3)(6分)若加速电压在≤U≤之间变化,求碳12原子核在磁场中运动的最短时间。
16.(15分)(2024·广东卷·15)如图甲所示,两块平行正对的金属板水平放置,板间加上如图乙所示幅值为U0、周期为t0的交变电压。金属板左侧存在一水平向右的恒定匀强电场,右侧分布着垂直纸面向外的匀强磁场,磁感应强度大小为B。一带电粒子在t=0时刻从左侧电场某处由静止释放,在t=t0时刻从下板左端边缘位置水平向右进入金属板间的电场内,在t=2t0时刻第一次离开金属板间的电场、水平向右进入磁场,并在t=3t0时刻从下板右端边缘位置再次水平进入金属板间的电场。已知金属板的板长是板间距离的倍,粒子质量为m。忽略粒子所受的重力和场的边缘效应。
(1)(3分)判断带电粒子的电性并求其所带的电荷量q;
(2)(6分)求金属板的板间距离D和带电粒子在t=t0时刻的速度大小v;
(3)(6分)求从t=0时刻开始到带电粒子最终碰到上金属板的过程中,电场力对粒子做的功W。
参考解析
1.A [该导线受到的安培力为F=BIlsin 60°=BIl,故选A。]
2.C [根据点电荷电场线分布情况,由电场线从正电荷或无限远出发,终止于无限远或负电荷,可知电荷A为正电荷,电荷C为负电荷,故A、B错误;沿着电场线方向电势降低,故a点的电势比b点的高,故C正确;电场线越密集的地方电场强度越大,故a点的电场强度比b点的大,故D错误。]
3.C [当温度升高时,温度敏感材料由于热胀冷缩,使得电容器两极板间距离减小,根据C=可知,电容器的电容增大,故A错误;由于电容器与电源断开,所以电容器所带电荷量不变,根据C=,C=可知,两极板间的电场强度为E=,可知,电场强度不变,微粒所受静电力不变,所以带电微粒仍处于静止状态,故B、D错误,C正确。]
4.B [根据右手螺旋定则可知,B处的通电直导线在A点所产生的磁场方向,沿AC方向,C处的通电直导线在A点所产生的磁场方向,沿AD方向,D处的通电直导线在A点所产生的磁场方向,沿CA方向,且磁感应强度的大小均相等,所以A点合磁感应强度的方向沿AD方向,B正确。]
5.A [题图甲中电子、质子能够沿直线通过速度选择器的条件是v=,A正确;题图乙中,根据左手定则可知,A板电势比B板电势低,B错误;设D形盒的半径为R,由Bqv=m可知v=,故粒子获得的最大动能为Ek=mv2=,题图丙中要增大某种粒子的最大动能,可增大磁场的磁感应强度,C错误;题图丁中,由题可知Uq=mv2,Bqv=m,解得r=,可知r∝,D错误。]
6.C [A、B两点的正电荷在O点的合电场强度沿OC方向,C点的负电荷在O点的电场强度也是沿OC方向,则O点的电场强度不为零,选项A错误;D、E两点在AC连线的垂直平分线上,则A、C两点的电荷在E点的合电场强度大于在D点的合电场强度,方向垂直DE斜向下;而B处电荷在D点的电场强度大于在E点的电场强度,方向沿DE方向,则D点和E点电场强度大小关系不能确定,选项B错误;因D、E两点在AC连线的垂直平分线上,可知A、C两处的电荷在D、E两点的合电势均为零;而B点的正电荷在D点的电势高于E点电势,可知D点的电势高于E点的电势,由Ep=φq可知,电子在D点的电势能小于在E点的电势能,选项C正确,D错误。]
7.D [对直导线受力分析,受重力、安培力和细线拉力,如图所示,根据平衡条件可得FA=BIl=mgtan θ,即BIl=mg,细线的拉力的合力FT=,选项A、B错误;
根据BIl=mgtan θ可知,若增大磁感应强度,则细线的偏角将增大,选项C错误;若将导线ab拉到最低处由静止释放,则导线ab摆到最大高度时,有BIl·Lsin α-mgL(1-cos α)=0,解得α=60°,选项D正确。]
8.B [等量同种电荷在O处的电场强度因矢量叠加抵消为零,但电势是标量叠加,从题图中可以看出电势不为零,故A错误;从题图中可以看出,在x轴上与O点电势相等的点有两个,故B正确;从题图中可以看出,a点的电势比在O点低,故负电荷在a点的电势能比在O点高,故C错误;从题图中可以看出,从z轴上任意位置沿x轴方向移动的过程中电势先升高再降低,再升高,再降低,故正电荷的电势能经历先升高再降低,再升高,再降低的过程,故静电力均先做负功再做正功再做负功再做正功,故D错误。]
9.C [A处点电荷在C点产生的电场强度沿CA方向,大小为
E1=k=k
B处点电荷在C点产生的电场强度沿BC方向,大小为E2=k=E1
A、B两处点电荷分别在C点产生的电场强度方向互成120°,大小相等,所以合电场强度大小为E=k,方向与BC方向夹角为60°;由于金属球壳内部电场强度处处为零,感应电荷在球心C处产生的电场强度大小为EC=k,方向与CB方向夹角为60°,故选C。]
10.A [根据对称性可知,小物块从A到O过程与从O到B过程中克服摩擦力做功相同,设每段摩擦力做功为Wf、在O点时物块的速度为v、AO=OB=h,对AO段和OB段,根据动能定理可得mgh-Wf=mv2-m,mgh-Wf=0-mv2,解得v=v0,A正确;由于小物块最后静止在B点,因此小物块受到重力、静电力、薄板支持力和摩擦力的作用,可知小物块带正电,从A到O的过程中,电场强度越来越大,则静电力越来越大,由于小物块在水平方向上受力平衡,可知小物块对薄板的压力增大,从而滑动摩擦力增大,根据a=可知,加速度增大;从O到B的过程中,电场强度越来越小,静电力越来越小,滑动摩擦力逐渐减小,加速度逐渐减小,因此A运动到B的过程中加速度先增大后减小,经过O点时加速度最大,B错误;由于AB是一等势线,小物块从A到B电势能不变,C错误;由于物块在AO段和OB段损失的机械能都为克服摩擦力做的功,因此AO段和OB段损失的机械能相同,D错误。]
11.A [由题知,带电粒子由O点沿x轴正方向入射到磁场中,在磁场另一侧的S点射出,则根据几何关系可知粒子做圆周运动的半径r=2a,粒子做圆周运动有qvB=m,则,如果保持所有条件不变,在磁场区域再加上电场强度大小为E的匀强电场,该粒子入射后则会沿x轴到达接收屏,有Eq=qvB,
联立有,故选A。]
12.(1)b (2)500 (3)见解析图 5.0×10-5
解析 (1)由电路可知,若要升高电容器充电电压,滑动变阻器R1的滑片应向b端滑动。
(2)由图乙可知,充电的最大电流值为I1,根据欧姆定律可得
R2==500 Ω
(3)U-Q图像如图所示
根据C=,结合图像可得图线的斜率倒数表示电容器电容,即
C= F
=5.0×10-5 F。
13.(1) (2)增加
解析 (1)对小物块受力分析,如图
由受力平衡得
qE=mgtan θ
得E=
(2)静电力做功
W=-qEdcos θ=-
电势能增加量为ΔEp=-W=。
14.(1)0.4 m (2)4.4×106 C/kg
解析 (1)离子进入磁场,洛伦兹力提供其做圆周运动的向心力,
则有qvB=m
整理得r= m=0.2 m
OM的长度为OM=2r=0.4 m
(2)若ON的长度是OM的1.1倍,则ON运动轨迹半径为OM运动轨迹半径的1.1倍,根据洛伦兹力提供向心力得q'vB=m'
整理得≈4.4×106 C/kg。
15.(1) (2)(-4)R
(3)
解析 (1)由题意可知当碳12恰好能击中照相底片的正中间位置时,其运动半径为r=R+R=2R
设碳12经过加速后获得的速度大小为v,根据动能定理有qU0=mv2
根据牛顿第二定律有qvB=m
联立有2R=,
解得
(2)设碳12粒子和碳14粒子经过加速后获得的速度大小分别为v1、v2,根据动能定理有qU0=m
qU0=×m
根据牛顿第二定律有
qv1B=m
qv2B=m
联立解得r1=2R,r2=R
则照相底片上碳12和碳14所击中位置间的距离
Δx=2r2-2r1=(-4)R
(3)粒子在磁场做圆周运动的半径与加速电压和比荷的关系r=
若≤U≤,碳12粒子的半径范围≤r≤
粒子打在内圆环上,轨迹与内圆环交于C点。当MC⊥CO时,圆弧MC对应的圆心角θ最小,用时最短,则有θmin=,又T=
tmin=。
16.(1)正电  (2)
π (3)
解析 (1)根据带电粒子在右侧磁场中的运动轨迹结合左手定则可知,粒子带正电;
粒子在磁场中运动的周期为T=2t0 ①
根据T= ②
则粒子所带的电荷量q= ③
(2)若金属板的板间距离为D,则板长为,粒子在板间运动时=vt0 ④
出金属板间电场时竖直速度为零,
则竖直方向y=2××(0.5t0)2 ⑤
在磁场中时qvB=m ⑥
其中y=2r= ⑦
联立解得v=π ⑧
D= ⑨
(3)带电粒子在电场和磁场中的运动轨迹如图,由③④⑦联立可得金属板的板间距离D=3r
则粒子在3t0时刻再次进入中间的偏转电场,在4t0时刻进入左侧的电场做减速运动,速度为零后反向加速,在6t0时刻再次进入中间的偏转电场,6.5t0时刻碰到上金属板,因粒子在偏转电场中运动时,在时间t0内电场力做功为零,在左侧电场中运动时,往返一次电场力做功也为零,可知整个过程中只有最初t0在左侧电场时电场力做功和最后0.5t0时间内电场力做功,
则W=mv2+q·。
