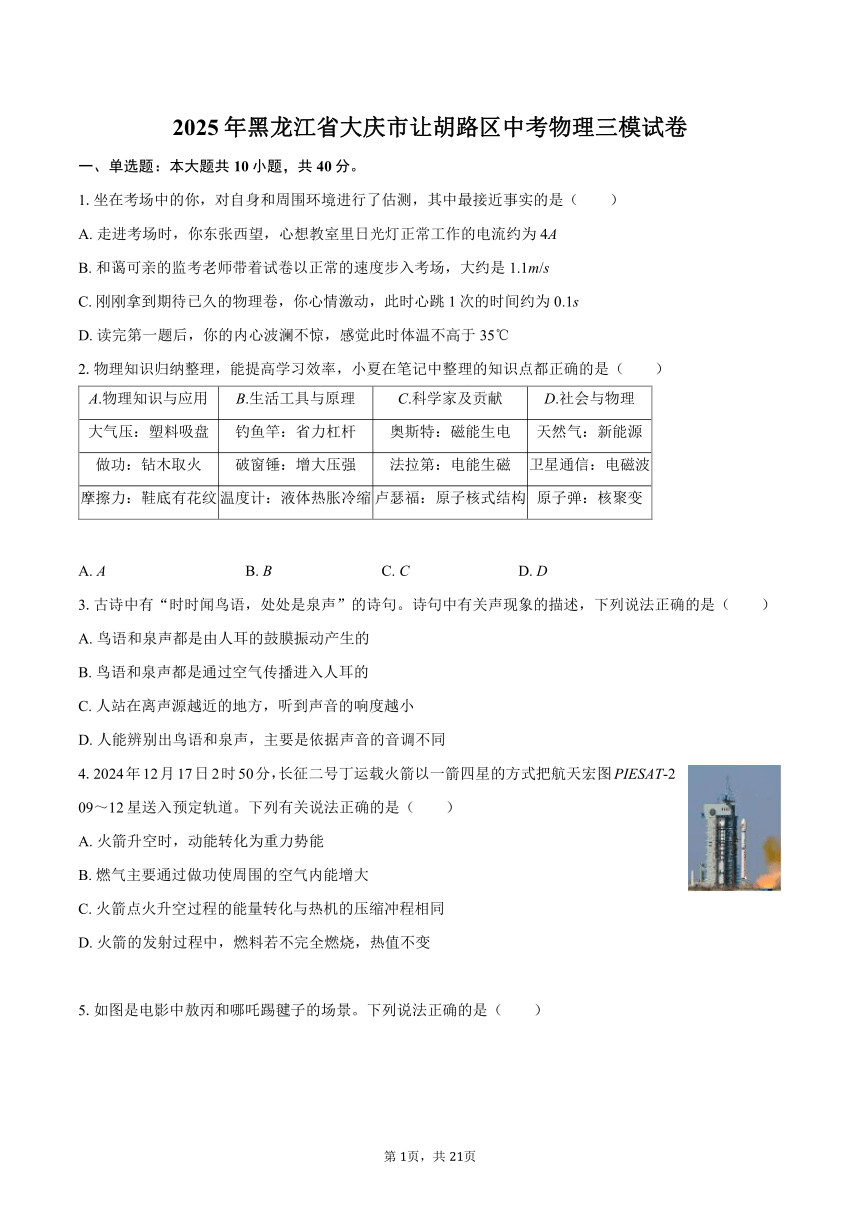

2025年黑龙江省大庆市让胡路区中考物理三模试卷
一、单选题：本大题共10小题，共40分。
1.坐在考场中的你，对自身和周围环境进行了估测，其中最接近事实的是（　　）
A. 走进考场时，你东张西望，心想教室里日光灯正常工作的电流约为4A
B. 和蔼可亲的监考老师带着试卷以正常的速度步入考场，大约是1.1m/s
C. 刚刚拿到期待已久的物理卷，你心情激动，此时心跳1次的时间约为0.1s
D. 读完第一题后，你的内心波澜不惊，感觉此时体温不高于35℃
2.物理知识归纳整理，能提高学习效率，小夏在笔记中整理的知识点都正确的是（　　）
A.物理知识与应用 B.生活工具与原理 C.科学家及贡献 D.社会与物理
大气压：塑料吸盘 钓鱼竿：省力杠杆 奥斯特：磁能生电 天然气：新能源
做功：钻木取火 破窗锤：增大压强 法拉第：电能生磁 卫星通信：电磁波
摩擦力：鞋底有花纹 温度计：液体热胀冷缩 卢瑟福：原子核式结构 原子弹：核聚变
A. A B. B C. C D. D
3.古诗中有“时时闻鸟语，处处是泉声”的诗句。诗句中有关声现象的描述，下列说法正确的是（　　）
A. 鸟语和泉声都是由人耳的鼓膜振动产生的
B. 鸟语和泉声都是通过空气传播进入人耳的
C. 人站在离声源越近的地方，听到声音的响度越小
D. 人能辨别出鸟语和泉声，主要是依据声音的音调不同
4.2024年12月17日2时50分，长征二号丁运载火箭以一箭四星的方式把航天宏图PIESAT-2 09～12星送入预定轨道。下列有关说法正确的是（　　）
A. 火箭升空时，动能转化为重力势能
B. 燃气主要通过做功使周围的空气内能增大
C. 火箭点火升空过程的能量转化与热机的压缩冲程相同
D. 火箭的发射过程中，燃料若不完全燃烧，热值不变

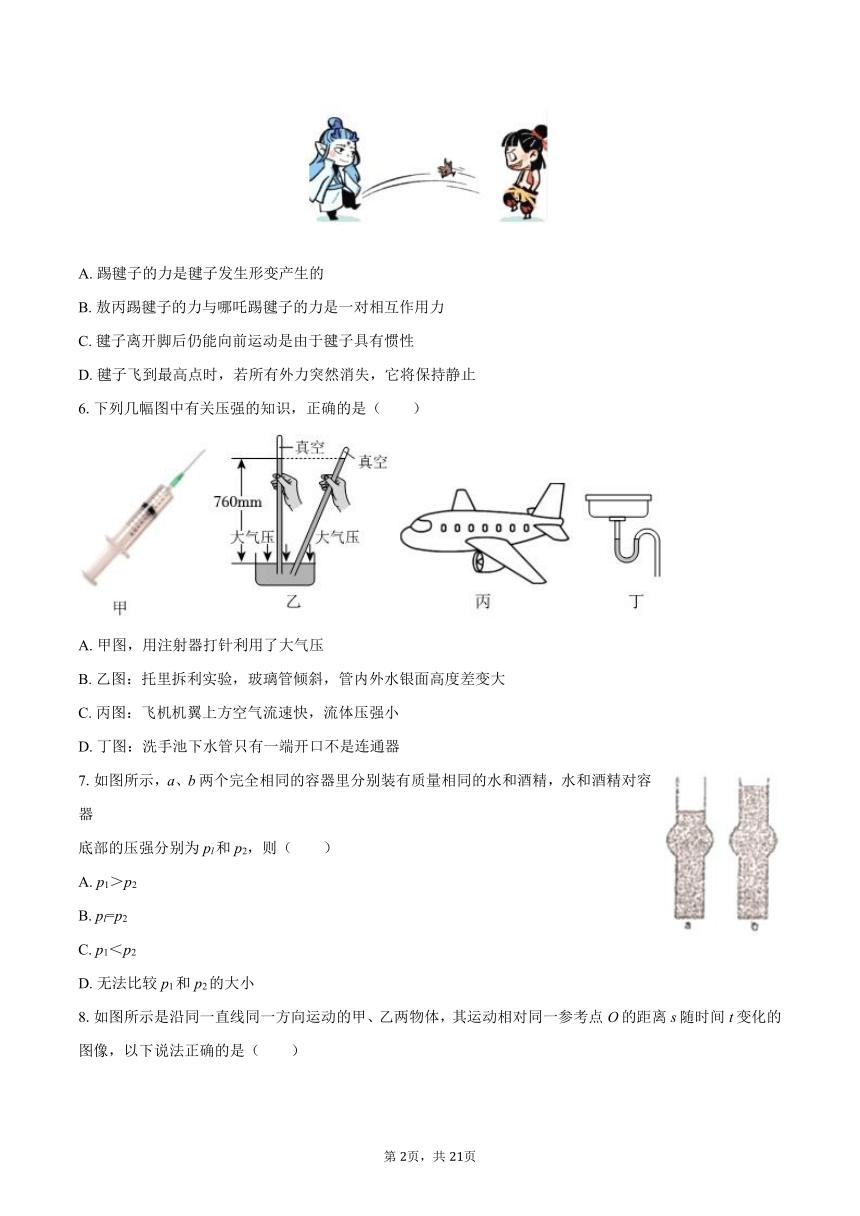

5.如图是电影中敖丙和哪吒踢毽子的场景。下列说法正确的是（　　）
A. 踢毽子的力是毽子发生形变产生的
B. 敖丙踢毽子的力与哪吒踢毽子的力是一对相互作用力
C. 毽子离开脚后仍能向前运动是由于毽子具有惯性
D. 毽子飞到最高点时，若所有外力突然消失，它将保持静止
6.下列几幅图中有关压强的知识，正确的是（　　）
A. 甲图，用注射器打针利用了大气压
B. 乙图：托里拆利实验，玻璃管倾斜，管内外水银面高度差变大
C. 丙图：飞机机翼上方空气流速快，流体压强小
D. 丁图：洗手池下水管只有一端开口不是连通器
7.如图所示，a、b两个完全相同的容器里分别装有质量相同的水和酒精，水和酒精对容器
底部的压强分别为pl和p2，则（　　）
A. p1＞p2
B. pl=p2
C. p1＜p2
D. 无法比较p1和p2的大小

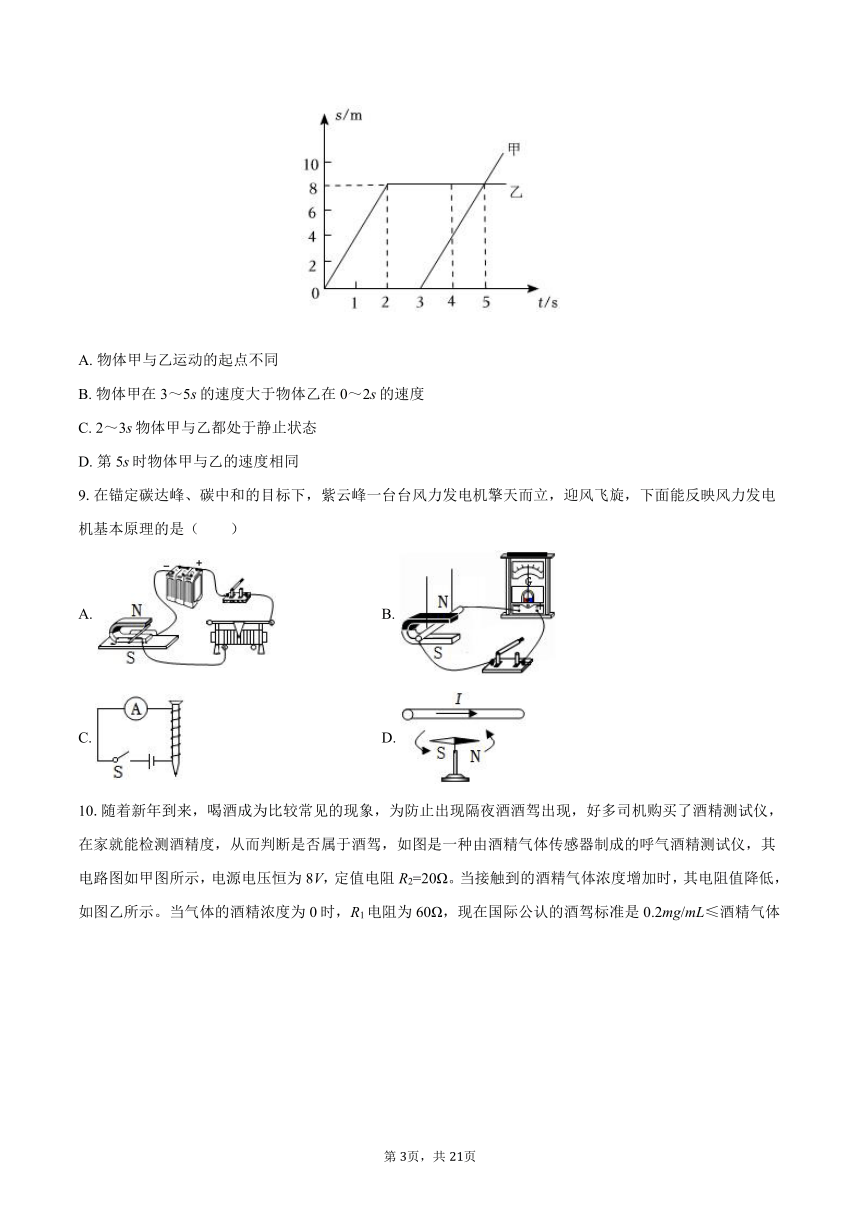

8.如图所示是沿同一直线同一方向运动的甲、乙两物体，其运动相对同一参考点O的距离s随时间t变化的图像，以下说法正确的是（　　）
A. 物体甲与乙运动的起点不同
B. 物体甲在3～5s的速度大于物体乙在0～2s的速度
C. 2～3s物体甲与乙都处于静止状态
D. 第5s时物体甲与乙的速度相同
9.在锚定碳达峰、碳中和的目标下，紫云峰一台台风力发电机擎天而立，迎风飞旋，下面能反映风力发电机基本原理的是（　　）
A. B.
C. D.

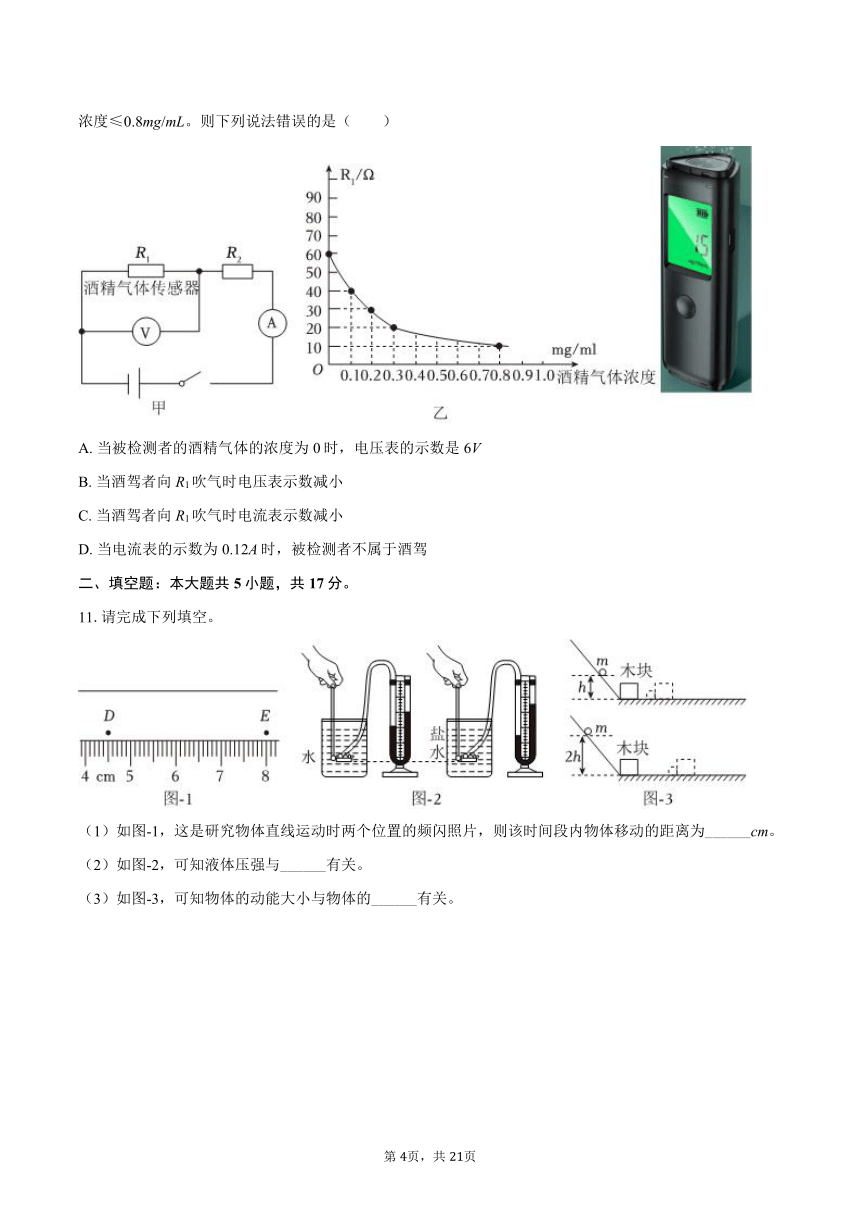

10.随着新年到来，喝酒成为比较常见的现象，为防止出现隔夜酒酒驾出现，好多司机购买了酒精测试仪，在家就能检测酒精度，从而判断是否属于酒驾，如图是一种由酒精气体传感器制成的呼气酒精测试仪，其电路图如甲图所示，电源电压恒为8V，定值电阻R2=20Ω。当接触到的酒精气体浓度增加时，其电阻值降低，如图乙所示。当气体的酒精浓度为0时，R1电阻为60Ω，现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL。则下列说法错误的是（　　）
A. 当被检测者的酒精气体的浓度为0时，电压表的示数是6V
B. 当酒驾者向R1吹气时电压表示数减小
C. 当酒驾者向R1吹气时电流表示数减小
D. 当电流表的示数为0.12A时，被检测者不属于酒驾
二、填空题：本大题共5小题，共17分。
11.请完成下列填空。
（1）如图-1，这是研究物体直线运动时两个位置的频闪照片，则该时间段内物体移动的距离为______cm。
（2）如图-2，可知液体压强与______有关。
（3）如图-3，可知物体的动能大小与物体的______有关。

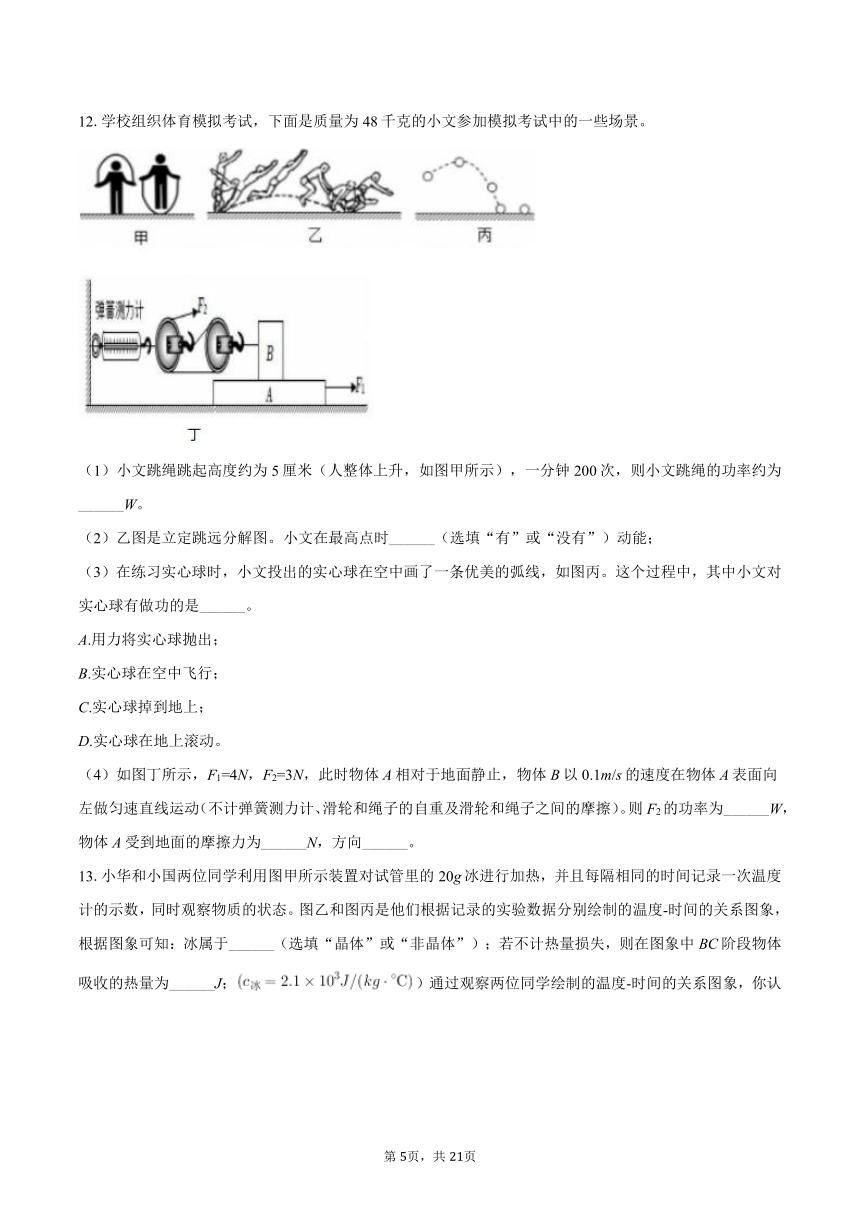

12.学校组织体育模拟考试，下面是质量为48千克的小文参加模拟考试中的一些场景。
（1）小文跳绳跳起高度约为5厘米（人整体上升，如图甲所示），一分钟200次，则小文跳绳的功率约为______W。
（2）乙图是立定跳远分解图。小文在最高点时______（选填“有”或“没有”）动能；
（3）在练习实心球时，小文投出的实心球在空中画了一条优美的弧线，如图丙。这个过程中，其中小文对实心球有做功的是______。
A.用力将实心球抛出；
B.实心球在空中飞行；
C.实心球掉到地上；
D.实心球在地上滚动。
（4）如图丁所示，F1=4N，F2=3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。则F2的功率为______W，物体A受到地面的摩擦力为______N，方向______。
13.小华和小国两位同学利用图甲所示装置对试管里的20g冰进行加热，并且每隔相同的时间记录一次温度计的示数，同时观察物质的状态。图乙和图丙是他们根据记录的实验数据分别绘制的温度-时间的关系图象，根据图象可知：冰属于______（选填“晶体”或“非晶体”）；若不计热量损失，则在图象中BC阶段物体吸收的热量为______J；）通过观察两位同学绘制的温度-时间的关系图象，你认为图______（选填“乙”或“丙”）的CD段数据有问题。
14.如图是使用“三合一”充电线同时为两部手机和一个充电宝充电。两台手机是______（填“串联”或“并联”）的，此时充电宝相当于______（填“电源”或“用电器”），拔掉手机A，手机B的电流将______（填“变大”“不变”或“变小”）。
15.现有两个分别标有“6V 6W”和“3V 6W”的灯泡L1和L2，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
三、作图题：本大题共3小题，共9分。
16.图甲为世博园长安塔及其倒影的美景。请在图乙中画出塔尖A的位置，并将人眼看到塔尖像的光路补全，其中点A′表示水中“塔尖”的位置。
17.图（a）为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆。请在示意图（b）图中画出花盆所受的重力、杠杆平衡时作用在A点的最小动力F1。
18.如图所示，拉线开关只控制“220V，25W”的灯，且开关闭合时，灯正常发光，三孔插座能单独工作。请将图中电路连接完整，并符合安全用电原则。
四、实验探究题：本大题共2小题，共18分。
19.小李同学探究“浮力的大小跟排开液体所受重力的关系”实验时，实验步骤如图：
他利用三个不同的物体a、b、c进行实验探究，实验数据如表：
物体 物重G/N 物体浸没在水中测力计的示数F/N 浮力F浮/N 空桶重G0/N 桶与排开水的总重G1/N 排开水重G排/N
a 1.2 0.7 ① 0.6 1.1 0.5
b 2 1.4 0.6 0.6 1.2 0.6
C 2.4 1.7 0.7 0.6 1 0.4
（1）请你补充表格中①的数据是______N；
（2）分析表中物体a、b的实验数据，可得出的结论是：______；
（3）在探究物体c所受浮力的实验中，排除各种测量误差因素的影响，发现物体c排开水的重力明显小于它所受的浮力，请分析实验操作中造成这种结果的原因：______。
（4）如丙图所示，在物体慢慢浸入液体的过程中，溢水杯对桌面的压力______。（选填“变大”、“变小”或者“不变”）
（5）另一同学在丙图的操作中，只将重物的一部分浸在水中，其他步骤操作正确，则______（填“能”或“不能”）得到与（2）相同的结论。
20.做“测小灯泡电功率”的实验，小灯泡的额定电压为2.5V，阻值约为10Ω。
（1）小明连接的电路如甲图所示，请你用笔画线代替导线帮助小明将电路连接完整，并使滑动变阻器此时接入电路阻值最大。
（2）小明连接好电路后，闭合开关，发现灯不亮，电压表无示数，电流表有示数，出现此现象可能是由于______导致的。
（3）问题解决后，小明闭合开关，这时电压表的示数为1.5V，则应向______移动滑动变阻器的滑片，直到电压表的示数为______V时为止，此时电流表的示数如图乙所示，则小灯泡的额定功率为______W。
（4）小明在测小灯泡的电功率同时想利用小灯泡“探究电流与电压的关系”，发现通过小灯泡的电流与其两端电压不成正比，原因是______。
（5）小明还想换一种方法测定另一只额定电压是3.8V小灯泡的额定功率，于是他重新选择实验器材，设计了如图丙所示的电路。请你帮他完成实验过程：（R0=20Ω）
①将开关S1闭合，S2接b,调节滑动变阻器滑片至最左端，读出电压表示数为6V。
②将开关S1闭合，______，______，小灯泡正常发光。
③将开关S1闭合，S2接b,保持滑动变阻器滑片位置不变，读出此时的电压表示数4V，则此时滑动变阻器接入电路中的阻值是______Ω。
④小灯泡的额定功率P额= ______W。
五、计算题：本大题共2小题，共16分。
21.搭载华为智能无人驾驶解决方案的“赛力斯华为智选SF5”汽车上市。如图所示，两驱版的“SF5”整车装备质量为2230kg,发动机最大功率为82kW，电动机最大功率为255kW，锂电池能量35kW h,在纯电模式下可续航180km,油电混合模式下能实现续航超过1000km,还可通过车辆控制家中的智能家电。
（1）若用功率为10kW的直流充电桩给“SF5”锂电池充满电，需要多少时间？
（2）在纯电模式下，若车以108km/h的速度在水平路面匀速行驶30min,该汽车行驶的距离？
（3）在发动机模式下，若试乘人员质量为70kg,汽车匀速行驶40km消耗了4kg汽油，受到的阻力是汽车总重的0.08倍，则发动机的效率是多少？（q汽油=4.6×107J/kg）
22.空气炸锅是一种广受欢迎的小家电，图甲为实物图，通过发热管加热，再利用电动机带动风扇将加热后的空气向下吹向锅体内食物，达到加热效果。其简化电路图如图乙所示，技术参数如下表。
品名 额定电压 额定频率 额定功率 发热功率 容量
空气炸锅 220V 50Hz 1100W 1000W 3.0L
（1）正常工作时，发热电阻的阻值是多少？
（2）正常工作时，电动机的功率是多少？
（3）小明同学用空气炸锅炸薯条，他将温度设置为200℃，定时20分钟，空气炸锅正常工作时发热电阻的P-t图像如图丙所示，求此过程中空气炸锅消耗的电能？
1.【答案】
【解析】解：
A、教室里日光灯的额定功率为40W，正常工作的电流I==≈0.2A，故A不符合实际；
B、老师正常的步行速度约为1.1m/s,故B符合实际；
C、人心跳1次的时间约为1s,故C不符合实际；
D、人体温约为37℃，不会低于35℃，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最合理的是哪一个。
本题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出合理的选项即可。
2.【答案】
【解析】解：A．塑料吸盘利用的是大气压、钻木取火，通过克服摩擦力做功，通过做功增大物体的内能、鞋底有花纹，是压力不变时，通过增大接触面的粗糙程度，增大摩擦力，故A正确，符合题意；
B．钓鱼竿的动力臂小于阻力臂，是费力杠杆；破窗锤是压力不变时，通过减小受力面积，增大压强；液体温度计的工作原理是液体的热胀冷缩，故B错误，不符合题意；
C．奥斯特通过实验得出通电导体周围存在磁场，即电能生磁；法拉第通过实验得出磁能生电；卢瑟福建立了原子核式结构，故C错误，不符合题意；
D．天然气不是新能源，它属于一次性非再生的常规能源。电磁波的传播不需要介质，卫星通信通过电磁波传播；原子弹发生的核反应是核裂变，故D错误，不符合题意。
故选：A。
根据物理学常识解答。
本题考查了有关物理学常识知识。
3.【答案】
【解析】解：A、声音是由物体振动产生的，鸟语是鸟的发声器官振动产生的，泉声是泉水流动等引起的振动产生的，而不是由人耳的鼓膜振动产生，人耳鼓膜振动是声音传入人耳后引起的，是为了感知声音，故A错误。
B、声音的传播需要介质，在日常生活中，我们听到的声音大多是通过空气传播的，鸟语和泉声也是通过空气传播进入人耳的，故B正确。
C、人站在离声源越近的地方，听到声音的响度越大。因为响度与距离声源的远近有关，距离越近，声音的能量损失越少，响度越大，故C错误。
D、人能辨别出鸟语和泉声，主要是依据声音的音色不同。音色是由发声体的材料、结构等因素决定的，不同的发声体发出的声音音色不同，而音调主要与物体振动的频率有关，故D错误。
故选：B。
声音是由物体振动产生的；声音的传播需要介质，真空不能传声。
音调是声音的高低，由发声体的振动频率决定，频率越高，音调越高；频率越低，音调越低。
音色是发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志。
响度指声音的强弱或大小，与振幅和距离发声体的远近有关，振幅越大，响度越大，距离发声体越近，响度越大。
本题考查了声音的产生、传播、声音的三个特性，属于声学部分的常考知识。
4.【答案】
【解析】解：A.火箭升空时，化学能转化为内能，再转化为机械能，故A错误；
B.燃气主要通过热传递使周围的空气内能增大，故B错误；
C.火箭点火升空过程的能量转化将内能转化为机械能与热机的做功冲程相同，故C错误；
D.火箭的发射过程中，热值是燃料的一种特性，只决定于燃料的种类，与燃烧情况无关，热值不变，故D正确；
故选：D。
（1）汽油机工作过程中能量的转化：①压缩冲程：机械能→内能；②做功冲程：先是化学能→内能，再由内能→机械能。
（2）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，做功过程是能量的转化过程。
（3）热值是燃料的一种特性，只决定于燃料的种类，与质量和燃烧情况等无关。
本题考查四冲程能量的转化及改变内能的方法，对热值的理解，属于基础题。
5.【答案】
【解析】解：A、踢毽子的力是脚发生形变产生的，故A错误；
B、敖丙踢毽子的力与哪吒踢毽子的力作用在同一个物体上，不是一对相互作用力，故B错误；
C、毽子离开脚后继续在空中飞，是因为毽子具有惯性，仍然要保持原来的运动状态，故C正确；
D、毽子在最高点时，若所有外力突然消失，它将做匀速直线运动，故D错误。
故选：C。
（1）踢毽子的力是脚发生形变产生的；
（2）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上；
（3）一切物体在不受外力作用的时候，总保持静止状态或匀速直线运动状态，物体保持原来运动状态不变的性质叫惯性。
本题以动画电影《哪吒之魔童闹海》考查蕴含的物理知识，重点考查了学生应用物理知识解决实际问题的能力。注重了物理和生活的联系，具有较强的综合性，是一道好题。
6.【答案】
【解析】解：A、用注射器打针利用了手的推力，故A错误；
B、托里拆利实验中，玻璃管倾斜，水银柱变长，但大气压能够支撑的水银柱高度不变，故管内外水银面高度差不变，故B错误；
C、根据流体压强与流速的关系，飞机机翼上方空气流速快、压强小，飞机机翼下方空气流速慢、压强大，产生向上的升力，故C正确；
D、上端开口下端连通的容器为连通器，洗手池下水管的结构符合连通器的特点，是连通器，故D错误。
故选：C。
（1）用注射器打针利用了推力的作用。
（2）托里拆利实验中，玻璃管内外水银面的竖直高度差，即为此时的大气压强；
（3）流体在流速大的地方压强较小，在流速小的地方压强较大。
（4）上端开口下端连通的容器为连通器。
此题考查了流体压强与流速的关系、大气压强的测量、连通器的认识等，属于基础知识。
7.【答案】
【解析】解：图中液体凸出部分液体的体积一样大，水的密度大于酒精的密度，根据ρ=知，凸出部分水的质量大于凸出部分酒精的质量，又因为水和酒精的总质量相同，所以剩余部分的水的质量小于酒精的质量，因为剩余部分容器的低部与容器口一样大，压力等于重力，即F=G=mg，所以水对容器底的压力小于酒精对容器底的压力，根据p=知，水对容器底的压强小于酒精对容器底的压强，即p1＜p2，故C正确。
故选：C。
体积相同的水和酒精，水的质量大，比较出凸出部分液体的质量，用总液体减去凸出部分的液体就是压在容器底的液体，根据p=判断出对容器底的压力。
本题考查了压强公式的应用以及密度公式的应用，此题是判断液体的压强，但需要用固体压强公式，有一定的难度。
8.【答案】
【解析】解：A、由图像可知，甲、乙两物体的起点相同，故A错误；
BD、由图像可知，物体甲在3～5s的速度v甲===4m/s,物体乙在0～2s的速度v乙===4m/s,所以物体甲在3～5s的速度等于物体乙在0～2s的速度，第5秒时乙静止甲运动，故BD错误；
C、由图像可知，甲、乙两物体的速度保持为零，处于静止状态，故C正确。
故选：C。
（1）图线的起点相同表示从同一位置同时运动；
（2）根据图象分别求出甲乙的速度进行比较；
（3）倾斜的直线表示匀速直线运动，平行于时间轴的直线表示静止。
本题考查s-t图像的知识，掌握s-t图像能全面了解物体的运动情况，并能比较两个物体运动得快慢程度。
9.【答案】
【解析】解：A、闭合开关后，通过电流的金属棒在磁场中受力而运动，这是电动机的工作原理，故A错误；
B、导体在磁场中做切割磁感线运动时，电流表的指针摆动，说明有感应电流产生，这就是发电机的工作原理，故B正确；
C、当导线中有电流经过时，电磁铁有磁性，说明电流周围存在磁场，故C错误；
D、当导线中有电流经过时，小磁针的指向发生偏转，说明电流周围存在磁场，故D错误。
故选：B。
（1）通电导体在磁场中受力运动；
（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（3）奥斯特首先发现了电流的周围存在磁场。
本题考查了产生感应电流的条件、电动机的原理及电流的磁效应，知识点较多，熟练掌握基础知识是解答的关键。
10.【答案】
【解析】解：A、闭合开关，两电阻串联接入电路，电压表测传感器两端的电压，
由图乙可知当被检测者的酒精气体的浓度为0时，R1的电阻为60Ω，
串联电路中总电阻等于各分电阻之和，根据欧姆定律可得，电路中的电流：I===0.1A，
电压的示数U1=IR1=0.1A×60Ω=6V，故A正确；
BC、当酒驾者向R1吹气时，酒精浓度增大，由图乙可知R1的阻值减小，电路中的总电阻减小，根据欧姆定律可知电路中的电流变化即电流表的示数变大，根据U=IR可知定值电阻两端的电压减小，根据串联电路中总电压等于各分电压之和可知电压表的示数减小，故B正确，C错误；
D、当电流表的示数为0.12A时，根据串联电路电阻规律结合欧姆定律可知R′1=-R2=-20Ω≈57Ω，
由图乙可知被检测者的酒精气体浓度小于0.1mg/mL，所以被检测者不属于酒驾，故D正确。
故选：C。
A、由电路图可知，传感器和定值电阻串联，电压表测传感器两端的电压，电流表测电路中的电流；根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出电压的示数；
BC、由图可知酒精浓度增大时R1阻值的变化，根据欧姆定律可知电路中电流和R2两端的电压变化，根据串联电路的电压特点判断电压表示数的变化；
D、当电流表的示数为0.2A时，根据欧姆定律求出电路的总电阻，根据电阻的串联求出传感器的电阻，由图像得出对应酒精气体的浓度，然后与酒驾标准相比较即可判断是否酒驾。
本题考查电流的计算和是否饮酒或醉酒驾车的界定标准，以及欧姆定律的应用，关键明白电路的连接和能从图像上找到有用的数据。
11.【答案】
【解析】（1）根据图-1可知，分度值为0.1cm,该时间段内物体移动的距离为：L=8.00cm-4.50cm=3.50cm；
（2）如图-2，探头在液体中的深度相同，液体密度不同，U形管内两侧液面差也不同，则探头处液体的压强不同，可知液体压强与液体的密度有关。
（3）如图-3，小球的质量相同，在斜面的高度不同，进入水平面时的速度不同，小球推动木块移动的距离不同，则小球的动能不同，可知物体的动能大小与物体的速度有关。
故答案为：（1）3.50；（2）液体密度；（3）速度。
（1）首先确定分度值，然后读出距离的大小；
（2）液体内部的压强与液体的深度、密度有关；
（3）动能的大小与物体的质量、速度有关。
本题考查了长度的读数、影响液体压强大小的因素、影响动能大小的因素，属于综合题。
12.【答案】
【解析】解：（1）由题意可知，重力为G=mg=48kg×10N/kg=480N，
跳一次克服重力做功W=Gh=480N×0.05m=24J，
则一分钟内他跳绳的功率约为P==80W；
（2）小文在最高点时速度不为0，有动能；
（3）在练习实心球时，小文投出的实心球在空中画了一条优美的弧线，如图丙。这个过程中，其中小文对实心球有做功的是用力将实心球抛出。此时用力且在力的方向移动距离，而实心球在空中飞行、实心球掉到地上、实心球在地上滚动，小文对实心球都没有施加力，不做功，故选A；
（4）由图知，平放置滑轮组的动滑轮端的绳子股数n=2，拉力端移动速度v=2vB=2×0.1m/s=0.2m/s,根据公式P==Fv可得，拉力做功功率P=F2v=3N×0.2m/s=0.6W；
不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦，B受到水平向右的摩擦力fB=2F2=2×3N=6N，
由力的作用相互性可知，A受到水平向左的摩擦力fA=fB=6N，
由于A静止，所以A受力平衡，所以会受到地面对A的水平向右摩擦力的作用，摩擦力的大小为f地=fA-F1=6N-4N=2N。
故答案为：（1）80；（2）有；（3）A；（4）0.6；2；水平向右。
（1）根据W=Gh=mgh计算一次做功，根据P=得到小文跳绳的功率；
（2）动能与质量和速度有关；
（3）根据做功的两个必要因素：力和物体在力的方向移动的距离分析；
（4）由图知，水平放置滑轮组的动滑轮端的绳子股数n=2，拉力端移动速度等于物体移动速度的2倍，利用P==Fv求拉力做功功率；分析AB整体的受力情况，求出摩擦力。
水平放置滑轮组绳端拉力与摩擦力的关系和功率公式的应用，综合性较强。
13.【答案】
【解析】解：（1）由图象知，冰在熔化过程中，继续吸热，温度保持不变，所以冰是晶体；
（2）由图象知，BC段为冰的熔化过程，加热时间为10min,AB段处于固态，加热时间为5min；
由于相同的加热器相同时间内放出的热量相同，则BC段吸收的热量是AB吸收热量的2倍，
则在图象中BC阶段物体吸收的热量：QBC=2Q冰吸=2c冰m（t-t0）=2×2.1×103J/（kg ℃）×20×10-3kg×10℃=840J；
（3）观察图象可知，AB段是冰的升温过程，CD段是水的升温过程，AB段升高的温度与CD段升高的温度都是10℃；
因水的比热容大于冰的比热容，质量一定的冰和水升高相同的温度时，根据Q吸=cmΔt可知，水吸收的热量大于冰吸收的热量，水的加热时间应更长，所以图丙的CD段数据有问题。
故答案为：（1）晶体；（2）840；（3）丙。
（1）掌握晶体在熔化过程中的特点：吸热但温度保持不变。
（2）相同的加热器相同时间内放出的热量相同，观察乙图，由AB段和BC段加热时间关系，根据Q吸=cmΔt求出AB吸收的热量，据此求出图象中BC阶段物体吸收的热量；
（3）根据吸热公式Q吸=cmΔt,水的比热容大于冰的比热容，在质量一定时，升高相同的温度，水吸收的热量大于冰吸收的热量，加热时间应更长一些。
此题考查了对冰的熔化图象的分析，要掌握晶体熔化过程中的特点；晶体与非晶体最大的区别就是看是否有一定的熔点，从图象上分辨，最大的不同就是晶体有一段时间只吸热而温度不变，我们应该学会区分。
14.【答案】
【解析】解：如图所示，使用“三合一”充电线同时为两部手机和一个充电宝充电，两手机互不影响，是并联关系；
此时充电宝消耗电能，在电路中相当于用电器；
并联电路各支路之间互不影响，拔掉手机A，手机B的电流将不变。
故答案为：并联；用电器；不变。
（1）电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成；
（2）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
本题考查了串并联电路的辨别、电路元件的作用、并联电路的电流特点，属于基础题。
15.【答案】
【解析】解：根据题意知，L1的额定电压U1=6V，额定功率P1=6W。
所以L1的额定电流为：I1===1A
L1的电阻为：R1===6Ω
L2的额定电压为U2=3V，额定功率为P2=6W。
所以L2的额定电流为：I2===2A
L2的电阻为：R2===1.5Ω
若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V。
所以干路电流为：I=+I2=+2A=2.5A
若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为I串=1A。
所以电源电压为：U串=U1+I串R2=6V+1A×1.5Ω=7.5V
故答案为：2.5；7.5。
（1）要解决此题，需要掌握串并联电路的电流、电压关系。
①在并联电路中，各支路两端的电压相等。所以要计算干路允许通过的最大电流，应首先确定两灯泡两端允许加的最大电压。
②串联电路中的电流相等，所以要计算两灯泡串联时两端加的最大电压，应先确定串联时电路中的最大电流。
（2）要掌握电功率的计算公式，能根据额定电压和额定功率计算出其额定电流。
此题主要考查了电功率的计算，一定要掌握电功率的计算公式及变形公式。解决此题的关键是根据串联电流的电流特点，确定电路中的电流，及并联电路中的电压特点，确定电路两端的电压。
16.【答案】
【解析】解：由题可知，A′点是塔尖通过水面所成的像；平面镜成像时，像与物体关于镜面对称，据此画出塔尖的位置A；
平面镜成虚像，反射光线的反向延长线经过像点，连接人的眼睛B和A′，则连线BA′与水面的交点O为入（反）射点，OB为反射光线，连接AO可得入射光线，如图所示：
由题可知，A′点是塔尖通过水面所成的像；根据平面镜成像的特点作出塔尖的位置，根据“反射光线的反向延长线经过像点”作出反射光线，进一步作出入射光线。
本题考查了平面镜成像的作图、反射光路图的画法，难度不大。
17.【答案】
【解析】（1）重力方向竖直向下，作用点在重心；
（2）力臂的概念：力臂是指从支点到力的作用线的距离；
杠杆平衡条件：动力×动力臂=阻力×阻力臂（F1L1=F2L2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
18.【答案】
【解析】解：拉线开关和灯泡串联后接在火线上；熔断器接在通插座的火线上（右边的插孔），上面的插孔接地线，左边的插孔接零线；灯泡和插座并联，如图所示：
。
开关和灯泡串联后接到火线上；
三孔插座的正确接法是左零右火上接地，熔断器接在通插座的火线上。
本题考查的是家庭电路的组成；会正确接线。
19.【答案】
【解析】解：（1）由表可知，物体的重力G=1.2N，物体浸没时弹簧测力计的示数F=0.7N，则物体受到的浮力F浮=G-F=1.2N-0.7N=0.5N，故①的数据是0.5N；
（2）由表中可知，物体a、b的实验数据中物体受到浮力大小与物体排开水的重力相等，因此可得结论：物体浸在液体中所受浮力大小等于它排开液体所受的重力；
（3）在实验中，若溢水杯没有装满水，造成溢出水的体积小于排开水的体积，则排开水的重力明显小于所受的浮力（或排开的水没有全部流入小桶）；
（4）在物体慢慢浸入液体的过程中，根据阿基米德原理，物体所受的浮力大小等于溢出液体的重力大小，根据力的作用是相互的，物体对水的作用力等于物体所受的浮力，因此，物体对水的作用力等于溢出液体的重力大小，溢水杯对桌面的压力不变；
（5）另一实验小组在步骤C的操作中，只将重物的一部分浸在水中，其他步骤操作正确，则此时阿基米德原理仍成立，故能得到与（2）相同的结论。
故答案为：（1）0.5；（2）物体浸在液体中所受浮力大小等于它排开液体所受的重力；（3）将物体c浸入水中之前，溢水杯中没有加满水（或排开的水没有全部流入小桶）；（4）不变；（5）能。
（1）根据称重法求出物体受到的浮力；
（2）分析比较表中的浮力与排开水的重力关系得出结论；
（3）在实验中，排除测量误差因素的影响，从溢出水的体积小于排开水的体积考虑；
（4）根据阿基米德原理和力的作用是相互的分析；
（5）另一实验小组在步骤C的操作中，只将金属块的一部分浸在水中，其他步骤操作正确，则此时阿基米德原理仍成立。
本题主要是考查学生科学探究的能力、分析能力、观察能力以及对阿基米德原理的理解等，弄清楚实验装置中每一个仪器的作用和目的是关键。
20.【答案】
【解析】（1）灯泡的额定电压为2.5V，因此电压表量程选择0～3V与灯泡并联，电流从“+”接线柱流入从“-”接线柱流出；
滑动变阻器要串联在电路中，接线柱选择要接一个上接线柱和一个下接线柱，且闭合开关前滑片在阻值最大处，实物图如下：
；
（2）连接好电路，若闭合开关后，发现电流表有示数，即电路是连通的；而电压表无示数，即此时电压表所测的电压为0，故有可能是由于小灯泡短路造成的；
（3）小明闭合开关，这时电压表的示数为1.5V，要使灯泡正常发需提高灯泡两端电压，由串联电路的分压原理可知应将滑片向右移动，直到电压表示数为2.5V为止；
由图乙知电流表使用0-0.6A量程，分度值0.02A，所以灯泡正常发光时通过的电流为0.3A，
故灯泡的额定功率：P=UI=2.5V×0.3A=0.75W；
（4）利用小灯泡“探究电流与电压的关系”，发现通过小灯泡的电流与其两端电压不成正比，原因是灯的电阻随温度的变化而变化；
（5）图丙中，①将开关S1闭合，S2接b,调节滑动变阻器滑片至最左端，读出电压表示数为6V，此时只有R0接入电路，电压表测量电源电压，即电源电压为6V；
②将开关S1闭合，再将S2与接线柱a接通，移动滑动变阻器的滑片使电压表的示数为3.8V，小灯泡正常发光；
③将开关S1闭合，S2接b,保持滑动变阻器滑片位置不变，读出此时的电压表示数4V，
电路的电流为：I===0.2A，
根据串联电路电压的规律知滑动变阻器两端的电压为：U滑=U-U0=6V-4V=2V，
则此时滑动变阻器接入电路中的阻值是：R===10Ω；
②中小灯泡两端的电压为3.8V，根据串联电路电压的规律知滑动变阻器两端的电压为：
U滑′=U-UL=6V-3.8V=2.2V，
电路中的电流为：I===0.22A，
小灯泡的额定功率为：P额=ULI=3.8V×0.22A=0.836W。
故答案为：（1）见上图；（2）小灯泡短路；（3）右；2.5；0.75；（4）灯丝的电阻随温度的变化而变化；（5）②再将S2与接线柱a接通，移动滑动变阻器的滑片使电压表的示数为3.8V；③10；④0.836。
（1）滑动变阻器与小灯泡串联且接一个上接线柱和一个下接线柱，电压表与小灯泡两端的电压并联，根据小灯泡的额定电压判断出电压表的量程；
（2）电流表有示数，即表明该电路是连通的；而电压表无示数，即此时电压表所测的电压为0，故据此分析即可判断；
（3）灯泡电压等于额定电压时正常发光，由串联电路的分压原理分析滑片的移动方向；根据电流表的量程和分度值读出电流表的示数，由P=UI计算其额定功率；
（4）灯的电阻随温度的变化而变化；
（5）由P=UI原理可知，需要求得待测电阻两端的电压及通过待测电阻的电流；没有电流表时，可以利用串联电路的电流规律得出通过待测电阻的电流；结合电路图解答实验步骤。
本题考查了连接实物电路图、电路故障分析、实验数据处理、额定功率的计算以及设计实验等，是实验的常考问题，一定要掌握；连接实物电路图时，要注意电表量程的选择。
21.【答案】
【解析】（1）根据P=可求出用功率为10kW的直流充电桩给“SF5”锂电池充满电需要的时间；
（2）根据s=vt求出汽车行驶的距离；
（3）根据Q=mq可求得汽油完全燃烧放出的热量，再根据汽车匀速行驶受到的牵引力和阻力为一对平衡力求出牵引力，并利用W=Fs求出牵引力做的功，最后根据η=×100%可求出发动机的效率。
本题考查了重力的计算、功、速度以及机械效率的计算，关键是知道汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力。
22.【答案】
【解析】解：（1）由图乙可知，电动机和发热管并联在220V的电路中。根据P=UI=可知，正常工作时，发热电阻的阻值R热===48.4Ω。
（2）正常工作时，电动机的功率P电=P额-P热=1100W-1000W=100W。
（3）由图丙可知，发热电阻工作的时间：t1=6min+（14min-8min）+（20min-16min）=16min=960s,
电动机工作时间t2=20min=1200s；
发热电阻消耗的电能：W1=P热t1=1000W×960s=9.6×105J，
电动机消耗的电能：W2=P2t2=100W×1200s=1.2×105J，
炸薯条共消耗的电能：W=W2+W1=9.6×105J+1.2×105J=1.08×106J。
答：（1）正常工作时，发热电阻的阻值是48.4Ω。
（2）正常工作时，电动机的功率是100W。
（3）定时20分钟，空气炸锅消耗的电能为1.08×106J。
（1）根据R=计算发热电阻的阻值；
（2）发热功率与电动机的功率之和等于额定功率，据此来求解电动机的功率；
（3）由图丙可知本次炸薯条过程中，发热管工作的时间，根据P=求出发热管消耗的电能，进而求出本次炸薯条一共消耗的电能。
本题考查了电功公式和电功率公式的应用，关键是根据图像读出相关的信息。
第1页，共1页

展开更多......

收起↑
