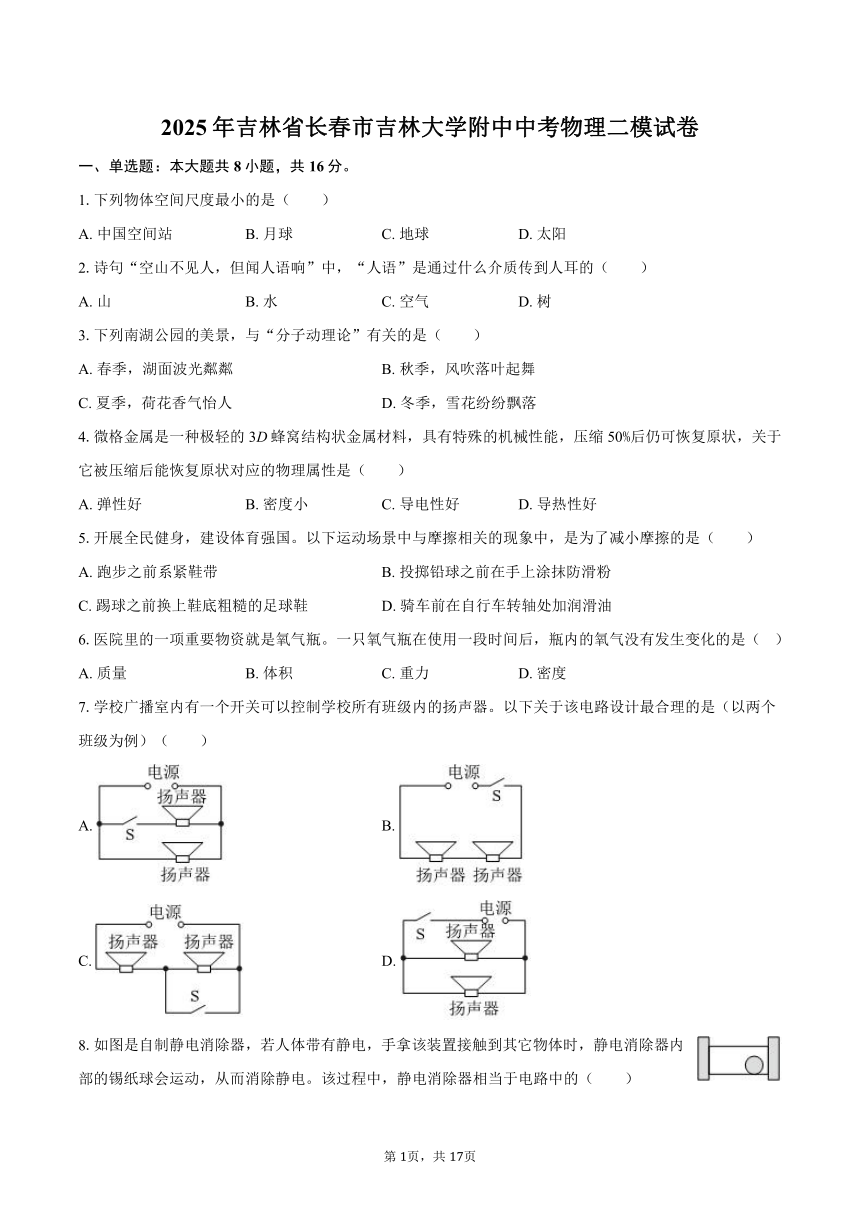

2025年吉林省长春市吉林大学附中中考物理二模试卷
一、单选题：本大题共8小题，共16分。
1.下列物体空间尺度最小的是（　　）
A. 中国空间站 B. 月球 C. 地球 D. 太阳
2.诗句“空山不见人，但闻人语响”中，“人语”是通过什么介质传到人耳的（　　）
A. 山 B. 水 C. 空气 D. 树
3.下列南湖公园的美景，与“分子动理论”有关的是（　　）
A. 春季，湖面波光粼粼 B. 秋季，风吹落叶起舞
C. 夏季，荷花香气怡人 D. 冬季，雪花纷纷飘落
4.微格金属是一种极轻的3D蜂窝结构状金属材料，具有特殊的机械性能，压缩50%后仍可恢复原状，关于它被压缩后能恢复原状对应的物理属性是（　　）
A. 弹性好 B. 密度小 C. 导电性好 D. 导热性好
5.开展全民健身，建设体育强国。以下运动场景中与摩擦相关的现象中，是为了减小摩擦的是（　　）
A. 跑步之前系紧鞋带 B. 投掷铅球之前在手上涂抹防滑粉
C. 踢球之前换上鞋底粗糙的足球鞋 D. 骑车前在自行车转轴处加润滑油
6.医院里的一项重要物资就是氧气瓶。一只氧气瓶在使用一段时间后，瓶内的氧气没有发生变化的是（　　）
A. 质量 B. 体积 C. 重力 D. 密度
7.学校广播室内有一个开关可以控制学校所有班级内的扬声器。以下关于该电路设计最合理的是（以两个班级为例）（　　）
A. B.
C. D.
8.如图是自制静电消除器，若人体带有静电，手拿该装置接触到其它物体时，静电消除器内部的锡纸球会运动，从而消除静电。该过程中，静电消除器相当于电路中的（　　）

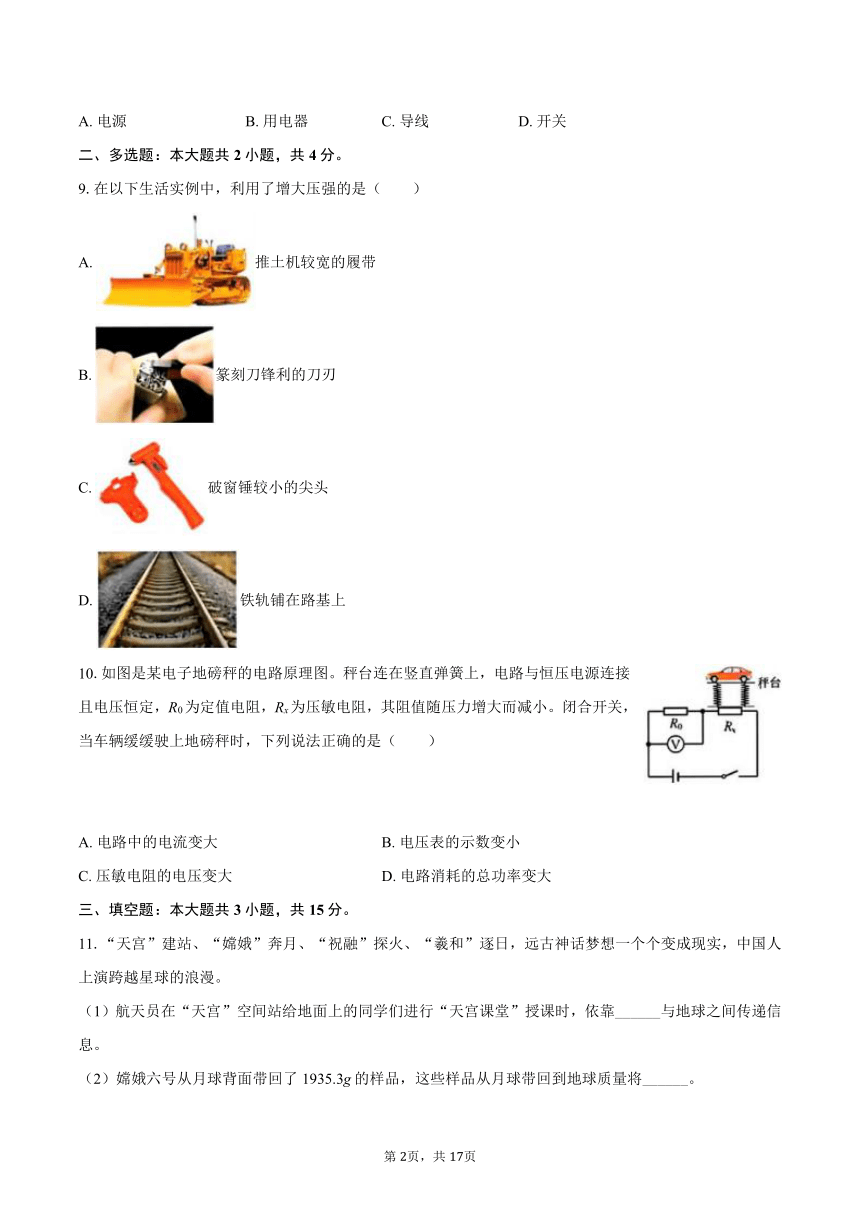

A. 电源 B. 用电器 C. 导线 D. 开关
二、多选题：本大题共2小题，共4分。
9.在以下生活实例中，利用了增大压强的是（　　）
A. 推土机较宽的履带
B. 篆刻刀锋利的刀刃
C. 破窗锤较小的尖头
D. 铁轨铺在路基上
10.如图是某电子地磅秤的电路原理图。秤台连在竖直弹簧上，电路与恒压电源连接且电压恒定，R0为定值电阻，Rx为压敏电阻，其阻值随压力增大而减小。闭合开关，当车辆缓缓驶上地磅秤时，下列说法正确的是（　　）
A. 电路中的电流变大 B. 电压表的示数变小
C. 压敏电阻的电压变大 D. 电路消耗的总功率变大
三、填空题：本大题共3小题，共15分。
11.“天宫”建站、“嫦娥”奔月、“祝融”探火、“羲和”逐日，远古神话梦想一个个变成现实，中国人上演跨越星球的浪漫。
（1）航天员在“天宫”空间站给地面上的同学们进行“天宫课堂”授课时，依靠______与地球之间传递信息。
（2）嫦娥六号从月球背面带回了1935.3g的样品，这些样品从月球带回到地球质量将______。

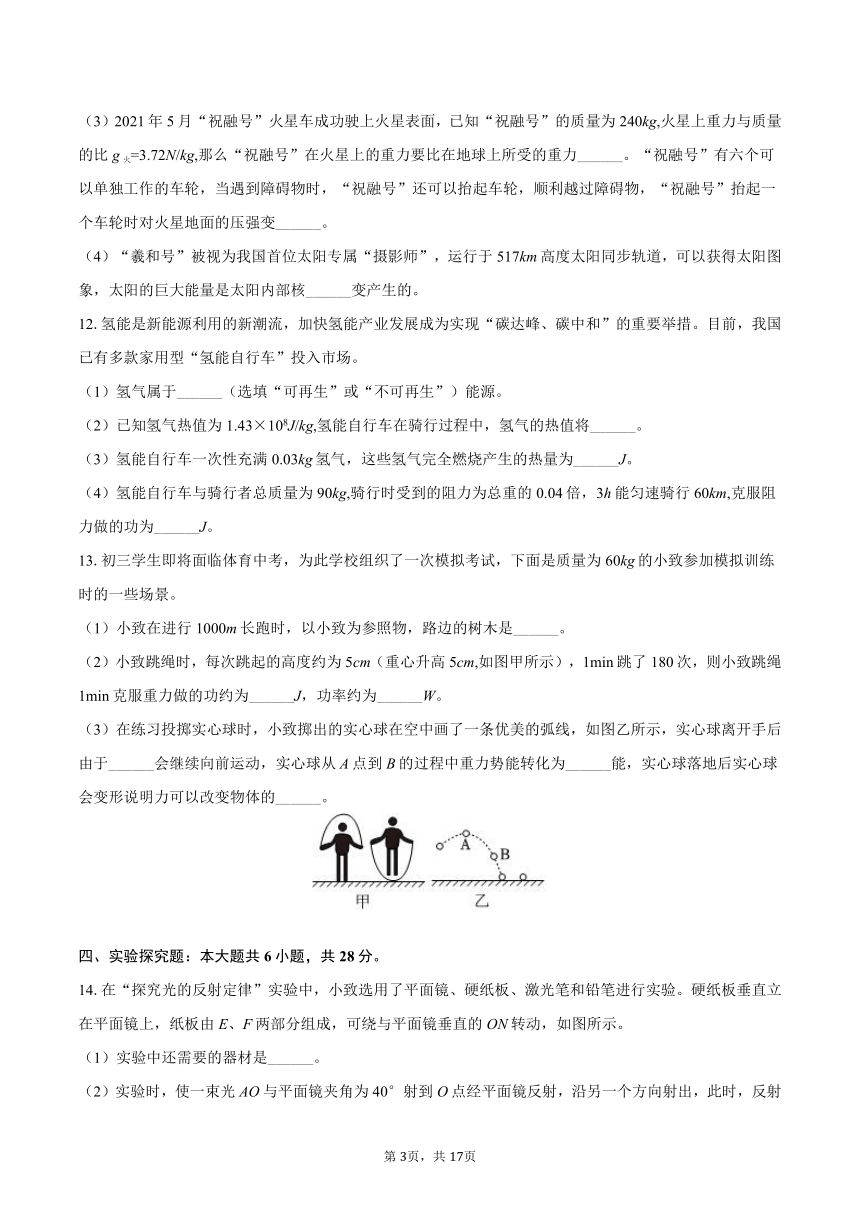

（3）2021年5月“祝融号”火星车成功驶上火星表面，已知“祝融号”的质量为240kg,火星上重力与质量的比g火=3.72N/kg,那么“祝融号”在火星上的重力要比在地球上所受的重力______。“祝融号”有六个可以单独工作的车轮，当遇到障碍物时，“祝融号”还可以抬起车轮，顺利越过障碍物，“祝融号”抬起一个车轮时对火星地面的压强变______。
（4）“羲和号”被视为我国首位太阳专属“摄影师”，运行于517km高度太阳同步轨道，可以获得太阳图象，太阳的巨大能量是太阳内部核______变产生的。
12.氢能是新能源利用的新潮流，加快氢能产业发展成为实现“碳达峰、碳中和”的重要举措。目前，我国已有多款家用型“氢能自行车”投入市场。
（1）氢气属于______（选填“可再生”或“不可再生”）能源。
（2）已知氢气热值为1.43×108J/kg,氢能自行车在骑行过程中，氢气的热值将______。
（3）氢能自行车一次性充满0.03kg氢气，这些氢气完全燃烧产生的热量为______J。
（4）氢能自行车与骑行者总质量为90kg,骑行时受到的阻力为总重的0.04倍，3h能匀速骑行60km,克服阻力做的功为______J。
13.初三学生即将面临体育中考，为此学校组织了一次模拟考试，下面是质量为60kg的小致参加模拟训练时的一些场景。
（1）小致在进行1000m长跑时，以小致为参照物，路边的树木是______。
（2）小致跳绳时，每次跳起的高度约为5cm（重心升高5cm,如图甲所示），1min跳了180次，则小致跳绳1min克服重力做的功约为______J，功率约为______W。
（3）在练习投掷实心球时，小致掷出的实心球在空中画了一条优美的弧线，如图乙所示，实心球离开手后由于______会继续向前运动，实心球从A点到B的过程中重力势能转化为______能，实心球落地后实心球会变形说明力可以改变物体的______。
四、实验探究题：本大题共6小题，共28分。
14.在“探究光的反射定律”实验中，小致选用了平面镜、硬纸板、激光笔和铅笔进行实验。硬纸板垂直立在平面镜上，纸板由E、F两部分组成，可绕与平面镜垂直的ON转动，如图所示。
（1）实验中还需要的器材是______。
（2）实验时，使一束光AO与平面镜夹角为40°射到O点经平面镜反射，沿另一个方向射出，此时，反射角大小为______。

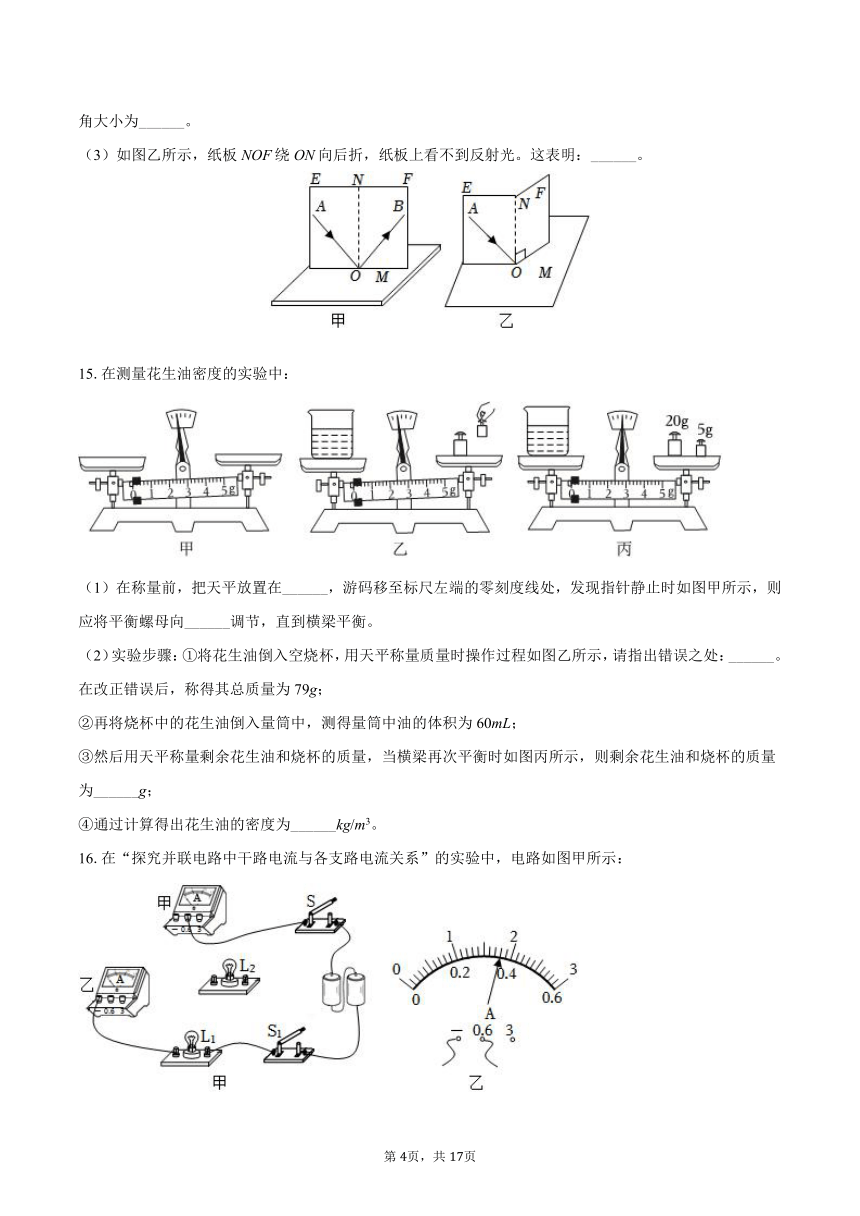

（3）如图乙所示，纸板NOF绕ON向后折，纸板上看不到反射光。这表明：______。
15.在测量花生油密度的实验中：
（1）在称量前，把天平放置在______，游码移至标尺左端的零刻度线处，发现指针静止时如图甲所示，则应将平衡螺母向______调节，直到横梁平衡。
（2）实验步骤：①将花生油倒入空烧杯，用天平称量质量时操作过程如图乙所示，请指出错误之处：______。在改正错误后，称得其总质量为79g；
②再将烧杯中的花生油倒入量筒中，测得量筒中油的体积为60mL；
③然后用天平称量剩余花生油和烧杯的质量，当横梁再次平衡时如图丙所示，则剩余花生油和烧杯的质量为______g；
④通过计算得出花生油的密度为______kg/m3。
16.在“探究并联电路中干路电流与各支路电流关系”的实验中，电路如图甲所示：

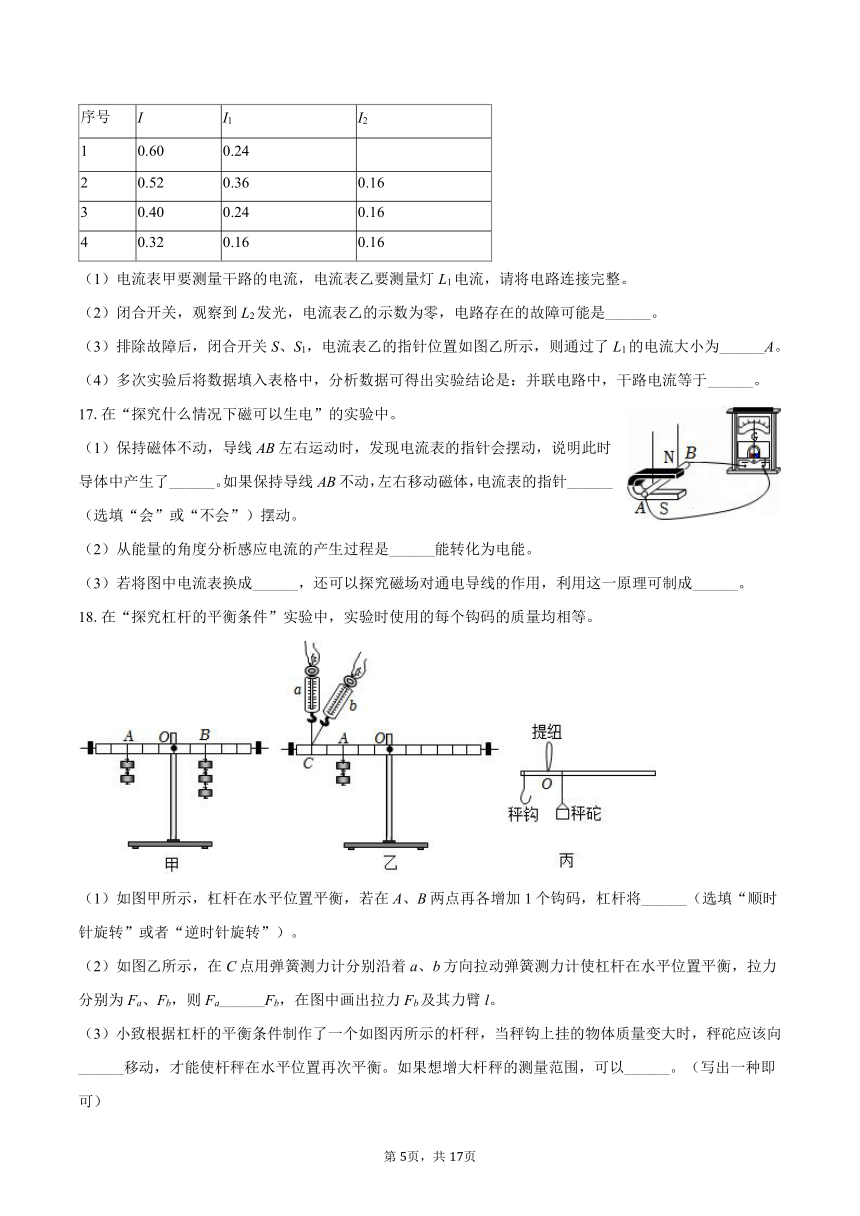

序号 I I1 I2
1 0.60 0.24
2 0.52 0.36 0.16
3 0.40 0.24 0.16
4 0.32 0.16 0.16
（1）电流表甲要测量干路的电流，电流表乙要测量灯L1电流，请将电路连接完整。
（2）闭合开关，观察到L2发光，电流表乙的示数为零，电路存在的故障可能是______。
（3）排除故障后，闭合开关S、S1，电流表乙的指针位置如图乙所示，则通过了L1的电流大小为______A。
（4）多次实验后将数据填入表格中，分析数据可得出实验结论是：并联电路中，干路电流等于______。
17.在“探究什么情况下磁可以生电”的实验中。
（1）保持磁体不动，导线AB左右运动时，发现电流表的指针会摆动，说明此时导体中产生了______。如果保持导线AB不动，左右移动磁体，电流表的指针______（选填“会”或“不会”）摆动。
（2）从能量的角度分析感应电流的产生过程是______能转化为电能。
（3）若将图中电流表换成______，还可以探究磁场对通电导线的作用，利用这一原理可制成______。
18.在“探究杠杆的平衡条件”实验中，实验时使用的每个钩码的质量均相等。
（1）如图甲所示，杠杆在水平位置平衡，若在A、B两点再各增加1个钩码，杠杆将______（选填“顺时针旋转”或者“逆时针旋转”）。
（2）如图乙所示，在C点用弹簧测力计分别沿着a、b方向拉动弹簧测力计使杠杆在水平位置平衡，拉力分别为Fa、Fb，则Fa______Fb，在图中画出拉力Fb及其力臂l。
（3）小致根据杠杆的平衡条件制作了一个如图丙所示的杆秤，当秤钩上挂的物体质量变大时，秤砣应该向______移动，才能使杆秤在水平位置再次平衡。如果想增大杆秤的测量范围，可以______。（写出一种即可）
19.2024年5月12日，“海葵一号”搭乘“新光华号”半潜运输船历时17天从山东青岛抵达流花油田海域，如图甲。“海葵一号”是集原油生产、存储于一体的漂浮在海上的高端海洋装备，未装原油时质量为3.7万吨。“新光华”号为全球第二大半潜船，如图乙，底部有118个压载水舱，空载时漂浮于海面。托运货物前需向水舱中注水，巨大的甲板下沉至海面以下，再用拖船将货物拖至半潜船甲板上方固定，完成货物上船任务，然后半潜船排出水舱中的一部分水，使甲板上浮刚好至海面。“海葵一号”下船后，停泊在指定位置。（ρ海水=1.03×103kg/m3）
（1）半潜船是通过______的办法来增大浮力的。
（2）若“海葵一号”停泊处海水深度为320m,则该处海水对海底的压强为______Pa；“海葵一号”未装原油时受到的浮力是______N。
（3）若半潜船运回“海葵一号”处理后的原油，从流花油田出发，途径a、b海域（ρa=1.02×103kg/m3，ρb=1.03×103kg/m3），为保证半潜船甲板始终与海面相平，在b海域水舱需______（选填“注水”或“排水”）。已知半潜船和油罐的总质量为2000t,达到b海域时水舱中变化的水量为600t,油的体积是8×104m3，则原油的密度为______kg/m3。
五、综合题：本大题共1小题，共7分。
20.小致买了一些充电电池，发现某个电池上标有“18650 3000 mA h 4.2V”字样，如图甲所示。
（1）已知18650是该电池的型号，18代表的是电池的直径为18mm,0代表的是电池的形状的圆形，那么65代表的是电池的______（选填“长度”、“体积”、“电压”）。“3000mA h,4.2V”代表的是电池的容量，一节新的18650型电池充满电时存储的电能为______J。
（2）小致想给电池做一个电量检测装置，他从网上查询到该电池的电量与电池的电压有关系，大致关系如表所示，即电池电压会随着容量的减少而变小，而当电池电压低于2.8V时，电池就会报废。
容量百分比/% 100 90 80 65 60 50 35 30 20 10 0
电池电压/V 4.20 4.08 4.00 3.92 3.87 3.82 3.78 3.77 3.73 3.68 2.8
由于电压表大量程不够精确，所以小致利用定值电阻R1、R2和电压表的0-3V量程设计出如图乙所示的电路，在检测电池电量时，需要将电池放置在所设计电路图的电源位置。小致想将电压表的表头改成电池的容量表（例如xV标记为50%）。要求：在保证电路安全的前提下，电池容量从0至100%，对应的电压表指针偏转角度最大。推理计算可得出电压表“2.8V”的刻线应标记的电池容量为百分之多少？（写出必要的文字说明、表达式及最后结果）。
1.【答案】
【解析】解：根据相关资料，中国空间站三舱组合体总长度约20米，宽约40米。月球直径约为3476千米。地球直径约为12742千米。太阳直径约为139.2万千米。对比可知，中国空间站的空间尺度最小。故A符合题意，BCD不符合题意。
故选：A。
宇宙中拥有数十亿个星系，银河系只是这数十亿个星系中的一个，太阳只不过是银河系中几千亿颗恒星中的一员，太阳周围存在八大行星，地球只是其中的一个；月球是地球的卫星。
本题考查了学生对宏观世界物质尺度的了解，属于基础性考查，比较简单。
2.【答案】
【解析】解：山和水属于固体和液体，虽然固体和液体也能传播声音，但是题目中的“人语”指的是人的说话声，而这种声音在自然环境中传播，最直接的介质是空气，故A、B都不正确；而树本就不是声音传播的介质，故D错误，故C正确。
故选：C。
声音的传播需要介质，常见的介质有固体、液体和气体。在日常生活中，我们听到的声音大多数是通过空气传播的。
此题考查的是声音传播的介质，声音传播的基本原理。
3.【答案】
【解析】解：A、春季，湖面波光粼粼，是光的反射现象，不属于分子热运动，故A错误；
B、秋季，风吹落叶起舞，属于机械运动，与分子动理论无关，故B错误；
C、夏季，荷花香气怡人，是香味分子运动的结果，是分子运动的结果，故C正确；
D、冬季，雪花纷纷飘落，属于机械运动，与分子动理论无关，故D错误。
故选：C。
分子运动是肉眼看不见分子的运动，即扩散现象是肉眼看不见的，在不知不觉中发生的；机械运动是宏观物体的运动。
本题主要考查学生对宏观物体的运动和分子运动的区别、理解和掌握，是一道基础题。
4.【答案】
【解析】解：A、弹性是指物体在受力发生形变后，撤去外力能够恢复原状的性质。微格金属压缩50%后仍可恢复原状，这体现了其弹性好的物理属性，故 A正确。
B、密度小是指相同体积下质量较小，与能否恢复原状无关，故B错误。
CD、导电性是指物体传导电流的能力，导热性是指物体传导热量的能力，二者均与材料被压缩后能否恢复原状无关，故CD错误。
故选：A。
物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等。
本题考查了物质的物理特征，物理特征的不同决定了它们各有各的用途，本题体现了物理和生活、生产的紧密联系性，这就要求我们学习物理要联系生活。
5.【答案】
【解析】解：A、跑步之前系紧鞋带，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故A不合题意。
B、投掷铅球之前在手上涂抹防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B不合题意。
C、踢球之前换上鞋底粗糙的足球鞋，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不合题意。
D、骑车前在自行车转轴处加润滑油，是通过使接触面脱离的方法减小摩擦力，故D符合题意。
故选：D。
（1）摩擦力大小的影响因素：压力大小和接触面的粗糙程度。
（2）增大摩擦的方法：在接触面粗糙程度一定时，增大压力；在压力一定时，增大接触面的粗糙程度。
（3）减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
本题考查摩擦力大小的影响因素，以及增大和减小摩擦的方法，摩擦力问题在生活中应用非常广泛，解答此题类问题时要利用控制变量法研究。
6.【答案】
【解析】解：氧气瓶中的氧气用去一部分，氧气瓶内含有的氧气变少，质量变小，根据G=mg可知，重力不变，此过程中瓶内氧气的体积不变，根据密度公式ρ=可知，密度变小。
故选：B。
氧气瓶中的氧气用去一部分，氧气瓶内含有的氧气变少，质量变小，而瓶内氧气的体积不变，根据重力和密度公式分析重力和密度变化。
本题考查了学生对密度公式的掌握和运用，知道氧气瓶内氧气用去一部分后质量变小、体积不变是本题的关键。
7.【答案】
【解析】解：各教室的扬声器应能独立工作、互不影响，故它们的并联的，而并联电路中，干路上的开关才能控制所有用电器，所以最合理的电路设计是D。
故选：D。
各教室的扬声器是独立工作的，即它们是并联的；并联电路中，干路上的开关控制所有用电器，由此可知最合理的电路设计。
本题考查串、并联电路的设计，明确电路的连接方式和开关的作用是关键。
8.【答案】
【解析】解：若人体带有静电，手拿该装置接触到其它物体时，静电消除器内部的锡纸球会运动，使电子发生了转移，从而消除静电，说明静电消除器起到让电荷移动的通路，在电路中相当于导线，ABD错误，C正确。
故选：C。
电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成。
知道电路是由电源、开关、导线和用电器组成的，知道各元件在电路中的作用是解题的关键。
9.【答案】
【解析】解：A、推土机较宽的履带，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B、篆刻刀锋利的刀刃，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C、破窗锤较小的尖头，是在压力一定时，通过减小受力面积来增大压强，故C符合题意；
D、铁轨铺在路基上，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意。
故选：BC。
压强大小跟压力大小和受力面积大小有关；
增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
解答本题需要掌握压强大小的影响因素，利用控制变量法解释生活中有关增大压强和减小压强的问题。
10.【答案】
【解析】解：A.由电路图可知，两电阻串联，电压表测R0两端的电压。当有车辆驶上地磅秤时，压敏电阻受到的压力增大，根据其阻值随压力增大而减小的特点，压敏电阻Rx的阻值减小。根据串联电路总电阻R =R0+Rx，Rx减小，所以总电阻R减小。由欧姆定律I=（其中U为电源电压，R为总电阻），因为电源电压U恒定，总电阻R减小，所以电路中的电流I变大，故A对；
B.由欧姆定律可得U0=IR0，因为I变大，R0为定值电阻，所以R0两端的电压U0（即电压表示数）变大，故B错；
C.因为电源电压U =U0+Ux，U恒定，U0变大，所以压敏电阻两端的电压Ux=U-U0变小，故C错；
D.根据P = UI，电源电压U恒定，电流I变大，所以电路消耗的总功率P变大，故D对。
故答案为：AD。
（1）由图可知，两电阻串联，根据题目可知压敏电阻受到的压力增大，电阻减小，则串联电路总电阻减小，电源电压不变，所以电路中的电流I变大；
（2）由于电路中电流变大，R0为定值电阻且不变，所以R0两端的电压（即电压表示数）变大；（3）根据串联电路分压规律，因为电源电压不变，电压表两端电压变大，压敏电阻两端的电压变小；
（4）根据P = UI，电源电压U恒定，电流I变大，所以电路消耗的总功率P变大。
本题目考查了动态电路中欧姆定律的综合应用，做题时需要注意各个物理量的增大和减小情况。
11.【答案】
【解析】解：（1）电磁波可以在真空中传播，所以天空站和地面之间的信息传递是通过电磁波完成的；
（2）质量是物体的一种基本属性，它不随物体位置、形状、状态或温度的改变而改变。因此，月球样品从月球带至地球时，尽管位置发生了改变，但月球样品的质量将保持不变。
（3）祝融号质量一定，g火＜g地，根据G=mg知：它在火星上受到的重力较小；压力一定，抬起车轮时，受力面积减小，根据p=知：此时压强变大；
（4）太阳的巨大能量是太阳内部核聚变产生的。
故答案为：（1）电磁波；（2）不变；（3）小；大；（4）聚。
（1）电磁波可以在真空中传播，电磁波能够传递信息，也能传递能量；
（2）质量是物体的属性，与物体的位置、形状、物态无关；
（3）根据G=mg分析“祝融号”在火星上和地球上所受的重力的大小关系，利用压强p=分析压强的变化；
（4）太阳内部发生核聚变产生巨大能量。
本题考查了电磁波、质量、重力、压强、核聚变等，知识点较多，但难度不大。
12.【答案】
【解析】解：（1）自然界含有丰富的氢，氢大都以化合物的形式存在，特别是水含有质量的氢，人们通过电解把水分解成氢气和氧气，可见氢气可从自然界源源不断得到补充，属于可再生能源；
（2）热值是燃料的特性，与燃料的质量、完全燃烧放出的热量以及燃烧情况等无关，只与燃料本身有关，氢能自行车在骑行过程中，剩余氢气的热值不变；
（3）完全燃烧0.03kg的氢气产生的热量：Q放=q氢m=1.43×108J/kg×0.03kg=4.29×106J；
（4）氢能自行车骑行时受到的阻力为：
f=0.04G=0.04mg=0.04×90kg×10N/kg=36N，
由二力平衡的条件可知，骑行时发动机的牵引力为：F=f=36N，
氢能自行车牵引力所做的有用功为：
W=Fs=36N×60×103m=2.16×106J。
故答案为：（1）可再生；（2）不变；（3）4.29×106；（4）2.16×106。
（1）能从自然界源源不断获得的能源是可再生能源，不能从自然界源源不断获得的能源是不可再生能源；
（2）热值是燃料的特性，与燃料的质量、完全燃烧放出的热量以及燃烧情况等无关，只与燃料本身有关；
（3）根据Q放=q氢m求得完全燃烧0.03kg的氢气产生的热量；
（4）由题意可求出氢能自行车骑行时受到的阻力，由于自行车在做匀速直线运动，所以自行车受到的动力与阻力为一对平衡力，根据F=f得出牵引力，根据W=Fs求出牵引力所做的有用功。
本题考查了能源的分类、热值的特性、热量计算以及二力平衡条件、功的计算公式的综合应用，熟练掌握相关知识即可，难度不大。
13.【答案】
【解析】解：（1）长跑时，以小致为参照物，路边树木的位置不断发生改变，则路边的树木是运动的；
（2）小致跳1次绳克服重力做的功：W=Gh=mgh=60kg×10N/kg×0.05m=30J，
跳绳180次做的功：W总=W×180=30J×180=5400J，
跳绳时的功率：P==90W；
（3）实心球离开手后由于惯性会继续向前运动；
实心球从A点到B的过程中，高度降低，重力势能减小；速度增大，动能增大，所以该过程中重力势能转化为动能；
实心球落地后实心球会变形，说明力可以改变物体的形状。
故答案为：（1）运动的；（2）5400；90；（3）惯性；动；形状。
（1）判断物体的运动情况之前，必须选择参照物，如果物体和参照物之间的位置发生了改变，则物体是运动的；如果物体和参照物之间的位置没有发生改变，则物体是静止的；
（2）知道每次跳起高度和自身体重，利用功的公式求每次做功；求出跳180次做的功，知道跳180次用的时间，利用功率的公式求跳绳功率；
（3）惯性是物体保持运动状态不变的性质；动能的大小与质量和速度有关，重力势能大小与质量和高度有关；力可以改变物体的形状。
本题考查了运动和静止的相对性、功和功率的计算、机械能的转化和力的作用效果等知识，属于综合题。
14.【答案】
【解析】（1）实验中需要用量角器记录反射角和入射角的大小；
（2）实验时，使一束光AO与平面镜夹角为40°射到O点，经平面镜反射，沿另一个方向射出，此时，反射角大小为 50°；
（3）如图乙所示，把纸板NOF绕ON向后折，在纸板上看不到反射光。这表明：在反射现象中，反射光线、入射光线和法线都在 同一平面内。
故答案为：（1）量角器；（2）50°；（3）反射光线、法线和入射光线在同一平面内。
（1）实验中需要用量角器记录反射角和入射角的大小；
（2）反射光线与法线的夹角为反射角；
（3）反射光线、入射光线、法线位于同一平面内。
本题考查了平面镜成像特点及光的反射定律，属于基础题目。
15.【答案】
【解析】（1）根据天平的使用规则，天平使用时，要放在水平桌面上；由图甲可知，天平左端下沉，说明天平左端重，应将平衡螺母向右调节，直到横梁平衡；
（2）用手拿砝码不规范，容易污染砝码，应用镊子拿取砝码；
由图丙可知，剩余花生油和烧杯的总质量为：m剩余=20g+5g=25g,
量筒中花生油的质量为：m=m总-m剩余=79g-25g=54g,
花生油的密度为：ρ===0.9g/cm3=0.9×103kg/m3。
故答案为：（1）水平桌面上；右；（2）用手拿砝码；25；0.9×103。
（1）天平在使用时要放在水平台面上；调节天平平衡时，指针左偏右调（调平衡螺母）、右偏左调；
（2）加减砝码时要用镊子夹取，不能直接用手拿；根据密度公式计算花生油的密度。
本题综合考查了天平的使用、天平的调节、天平的读数以及液体密度的测量方法，难度不大。
16.【答案】
【解析】（1）电流表甲要测量干路的电流，甲电流表串联在干路上，电流表乙要测量灯L1电流，乙电流表与L1串联，如下所示：
（2）闭合开关，两灯并联，观察到L2发光，可知干路和L2支路为通路，电流表乙的示数为零，电路存在的故障可能是 L1断路。
（3）排除故障后，闭合开关S、S1，电流表乙的指针位置如图乙所示，分度值为0.02A，则通过了L1的电流大小为 0.36A。
（4）分析数据有：
0.60A=0.24A+0.36A
0.52A=0.36A+0.16A
------
0.32A=0.16A+0.16A
可得出实验结论是：并联电路中，干路电流等于 各支路电流之和。
故答案为：（1）
；
（2）L1断路；（3）0.36；（4）各支路电流之和。
（1）电流表与待测电路串联，据此连接实物图；
（2）闭合开关，两灯并联，观察到L2发光，可知干路和L2支路为通路，根据电流表乙的示数为零分析；
（3）根据电流表分度值读数；
（4）分析表中数据得出结论。
本题“探究并联电路中干路电流与各支路电流关系”的实验，考查电路连接、故障和数据分析。
17.【答案】
【解析】（1）保持磁体不动，导线AB左右运动时，发现电流表的指针会摆动，由转换法，说明此时导体中产生了 感应电流。如果保持导线AB不动，左右移动磁体，相当于磁体不动，导线AB右、左运动，产生感应电流，电流表的指针会摆动。
（2）从能量的角度分析感应电流的产生过程消耗机械能，把机械能转化为电能。
（3）探究磁场对通电导线的作用，导线中要有电流通过，若将图中电流表换成电源，还可以探究磁场对通电导线的作用，利用这一原理可制成电动机。
故答案为：（1）感应电流；会；（2）机械；（3）电源；电动机。
（1）在探究产生感应电流的实验中，是通过灵敏电流表指针的偏转来确定感应电流的产生的；产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动；
（2）电磁感应现象中，机械能转化为电能；
（3）探究磁场对通电导线的作用，导线中要有电流通过；利用这一原理可制成电动机。
本题探究什么情况下磁可以生电，考查产生感应电流的条件及能量转化，并与通电导体在磁场中受力运动的实验比较。
18.【答案】
【解析】（1）设每个钩码重为G，杠杆每格长为L，此时若在A、B两点再各增加1个钩码，根据杠杆平衡条有有：3G×3L＞4G×2L，则杠杆将逆时针旋转；
（2）图中a方向拉力的力臂等于OC的长，而b方向的拉力的力臂小于OC长，根据杠杆平衡条件F1L1=F2L2可知，阻力和阻力臂不变时，动力臂减小，动力增大，故Fa＜Fb，
拉力作用在杠杆上，力臂是支点到力的作用线的垂直距离，如图所示：
（3）当秤钩上挂的物体质量变大时，根据杠杆平衡条件F1L1=F2L2可知，秤砣的拉力和物体拉力的力臂不变，故秤砣的力臂必须增大，故向右移动秤砣；
要增大量程，即增大物体的质量，左侧拉力变大，在力臂不变时，右侧的拉力也要增大，故可以增大秤砣的质量使得杠杆平衡。
故答案为：（1）逆时针转动；（2）＜；见解答；（3）右；增大秤砣质量。
（1）设每个钩码重为G，杠杆每格长为L，根据杠杆平衡条件进行分析；
（2）根据图中比较力臂大小，结合杠杆平衡条件分析，根据拉力作用在杠杆上，力臂是支点到力的作用线的垂直距离画图；
（3）根据杠杆平衡条件分析解答。
本题考查杠杆平衡条件的探究，属于中档题。
19.【答案】
【解析】（1）半潜船有压载水舱是空心的，因而是通过增大排开水的体积来增大浮力的；
（2）海水深度为320m深度的压强p=ρ液gh=1.03×103kg/m3×10N/kg×320m=3.296×106Pa,
“海葵一号”未装原油时受到的浮力F浮=G排=m排g=3.7×107kg×10N/kg=3.7×108N；
（3）为保证半潜船甲板始终与海面相平，即排开液体的体积不变而液体的密度变大，故浮力增大，而浮力等于重力，故重力必须增大，因而要注水；
达到b海域时水舱中变化的水量为600t,ΔF浮=ΔG排=Δm排g=600×103kg×10N/kg=6×106N；
根据阿基米德原理知ΔF浮=Δρ液gV排=（1.03×103kg/m3-1.02×103kg/m3）×10N/kg×V=6×106N；
V=6×104m3，
故整体的重力G=F浮=ρ液gV排=1.02×103kg/m3×10N/kg×6×104m3=6.12×108N；
整体的质量m===6.12×107kg；
原油的质量m'=m-m船=6.12×107kg-2000×103kg=5.92×107kg；
原油的密度ρ===0.74×103kg/m3。
故答案为：（1）增大排开水的体积；（2）3.296×106；3.7×108；（3）注水；0.74×103。
（1）根据增大排开水的体积可以增大浮力分析；
（2）根据p=ρ液gh计算压强，结合漂浮时浮力等于重力解答；
（3）根据漂浮时浮力等于重力，结合液体的密度变化分析浮力变化，得出重力变化分析；根据重力变化结合阿基米德原理得出体积大，根据体积结合阿基米德原理计算总重，得出原油的质量，根据密度公式计算解答。
本题考查阿基米德原理与浮沉条件的应用，属于难题。
20.【答案】
【解析】（1）由于电池的型号应包含电池的形状和体积等信息，已知18650是该电池的型号，18代表的是电池的直径为18mm,0代表的是电池的形状的圆形，则65代表的是电池的长度；
一节新的18650型电池充满电时存储的电能为：
W=UIt=4.2V×3000×10-3A×3600s=45360J；
（2）由图乙可知，R1、R2串联，电压表测R1两端电压；在保证电路安全的前提下，电池容量从0至100%，对应的电压表指针偏转角度最大，说明电池电压最大时，电压表的示数应最大；由表中数据可知，电池容量为100%时，电池电压为4.2V，此时电压表示数为3V，根据串联电路电压规律可知，R2两端电压为U2=U-U1=4.2V-3V=1.2V，根据分压原理可知，
===；
当电压表示数为2.8V时，根据分压原理可知，
=，即=，
解得：U'2=1.12V，
则电源电压为：U'=U'1+U'2=2.8V+1.12V=3.92V，
由表中数据可知，电池容量为65%，故电压表“2.8V”的刻线应标记的电池容量为65%。
故答案为：（1）长度；45360；（2）电压表“2.8V”的刻线应标记的电池容量为65%。
（1）电池的型号应包含电池的形状和体积等信息；根据W=UIt求出一节新的18650型电池充满电时存储的电能；
（2）分析电路连接，根据表中数据利用串联电路电压规律和分压原理分析回答。
本题考查了欧姆定律的应用和电功的计算，有一定的难度。
第1页，共1页

展开更多......

收起↑
