● 考点清单解读
● 重难题型突破
二、 电路连接的基本方式
二、 电路连接的基本方式

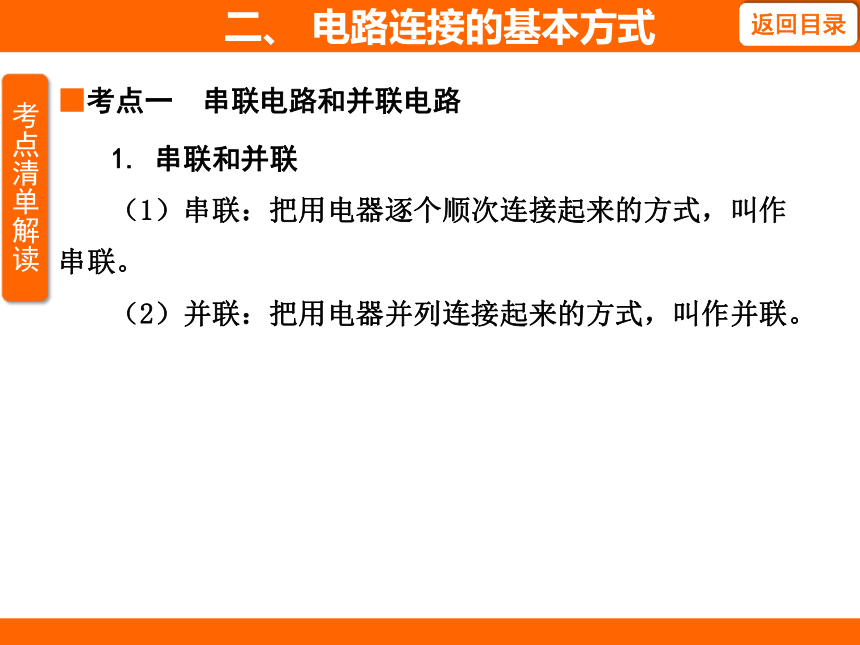

■考点一 串联电路和并联电路
1. 串联和并联
（1）串联：把用电器逐个顺次连接起来的方式，叫作串联。
（2）并联：把用电器并列连接起来的方式，叫作并联。
二、 电路连接的基本方式

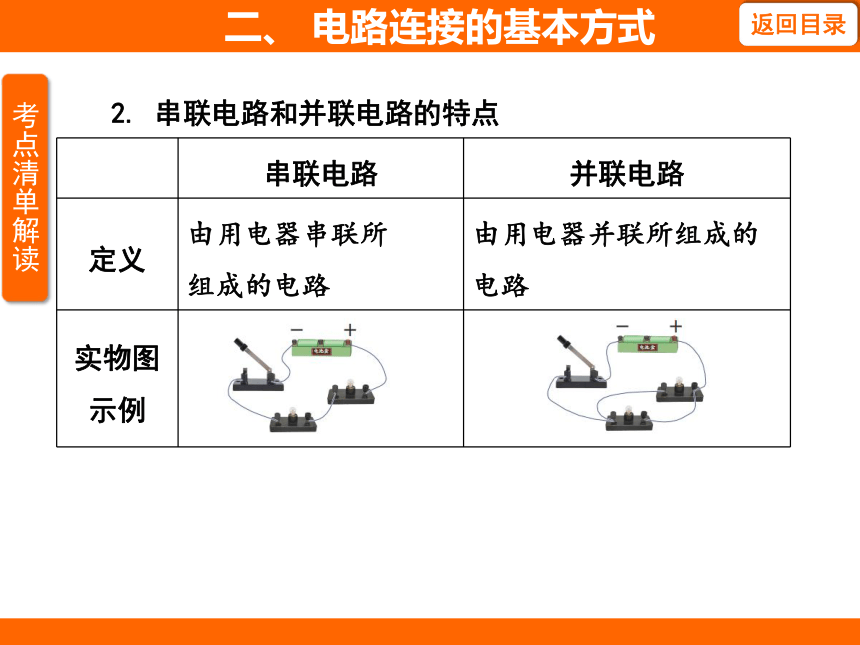

2. 串联电路和并联电路的特点
串联电路 并联电路
定义 由用电器串联所 组成的电路 由用电器并联所组成的
电路
实物图 示例
二、 电路连接的基本方式
续表

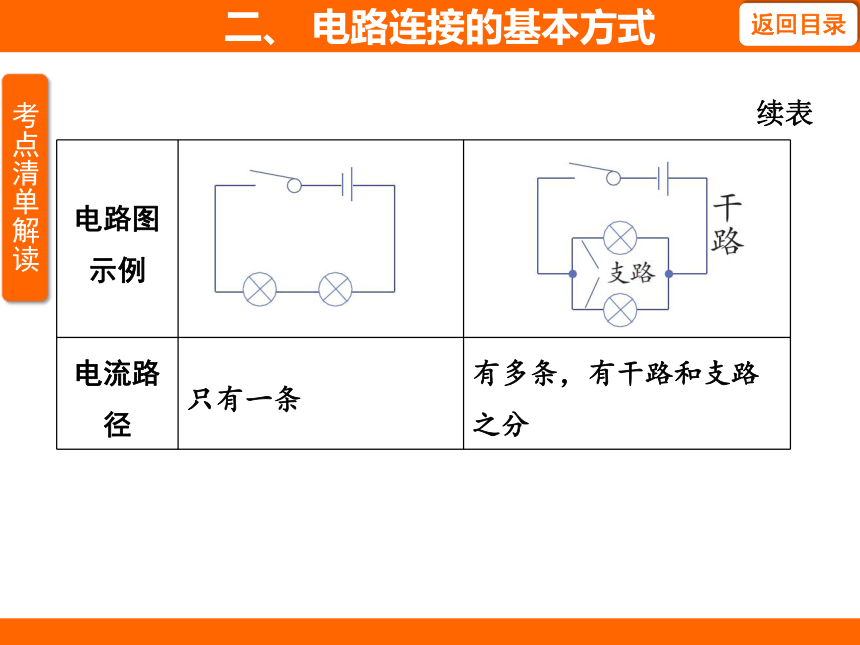

电路图 示例
电流路径 只有一条 有多条，有干路和支路之分
二、 电路连接的基本方式
续表
用电器之 间是否相 互影响 相互影响，不能独立工作 互不影响，能够独立工作
开关作用 开关控制整个电 路，与位置无关 干路开关控制整个电路，支路开关只控制所在支路
二、 电路连接的基本方式

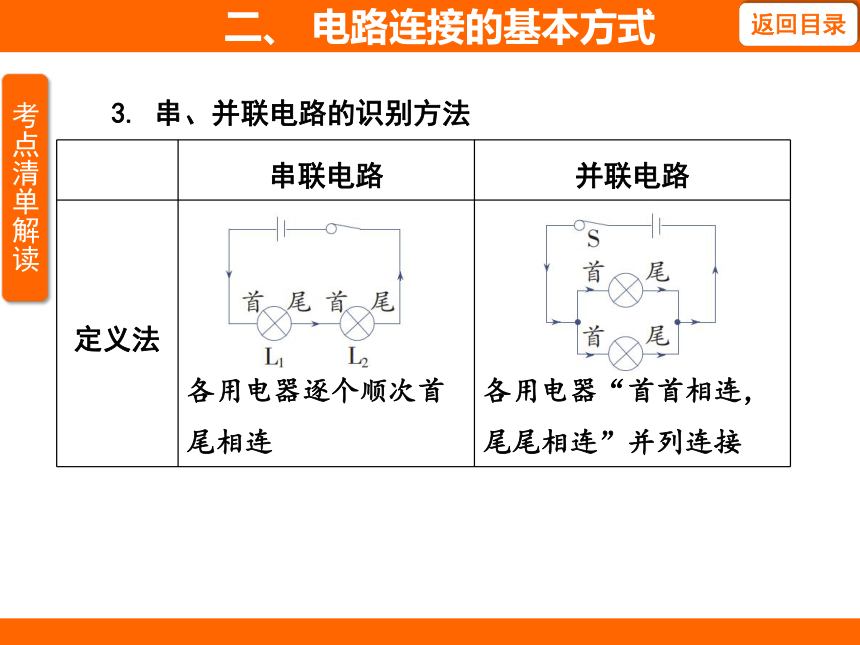

3. 串、并联电路的识别方法
串联电路 并联电路
定义法 各用电器逐个顺次首尾相连
各用电器“首首相连，尾尾相连”并列连接
二、 电路连接的基本方式
续表

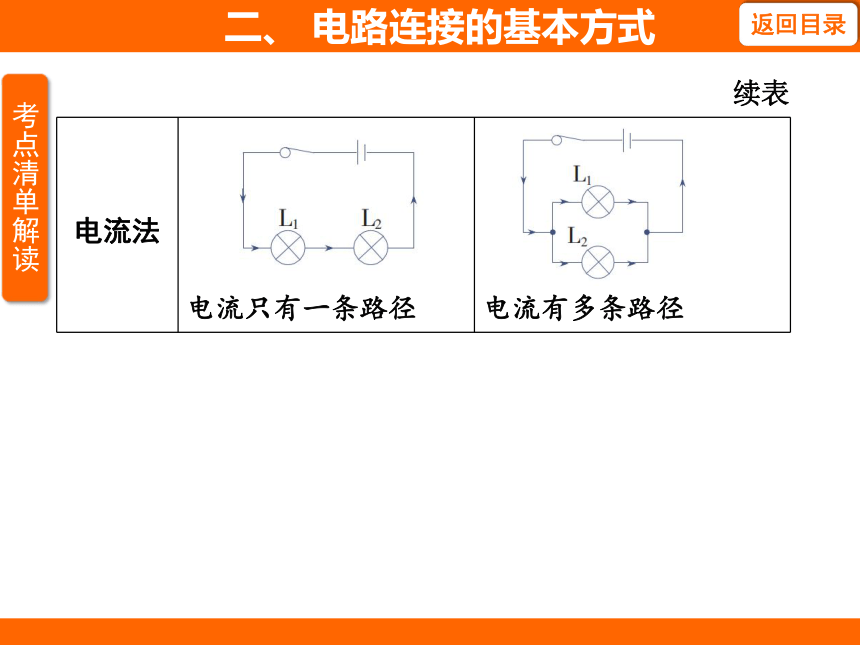

电流法 电流只有一条路径
电流有多条路径
二、 电路连接的基本方式
续表

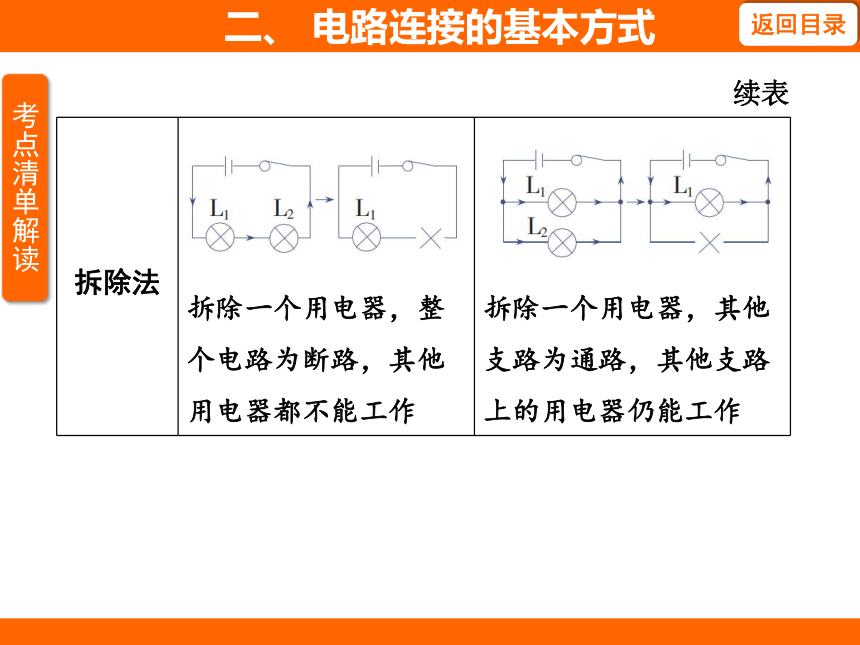

拆除法 拆除一个用电器，整个电路为断路，其他用电器都不能工作
拆除一个用电器，其他
支路为通路，其他支路
上的用电器仍能工作
二、 电路连接的基本方式
续表

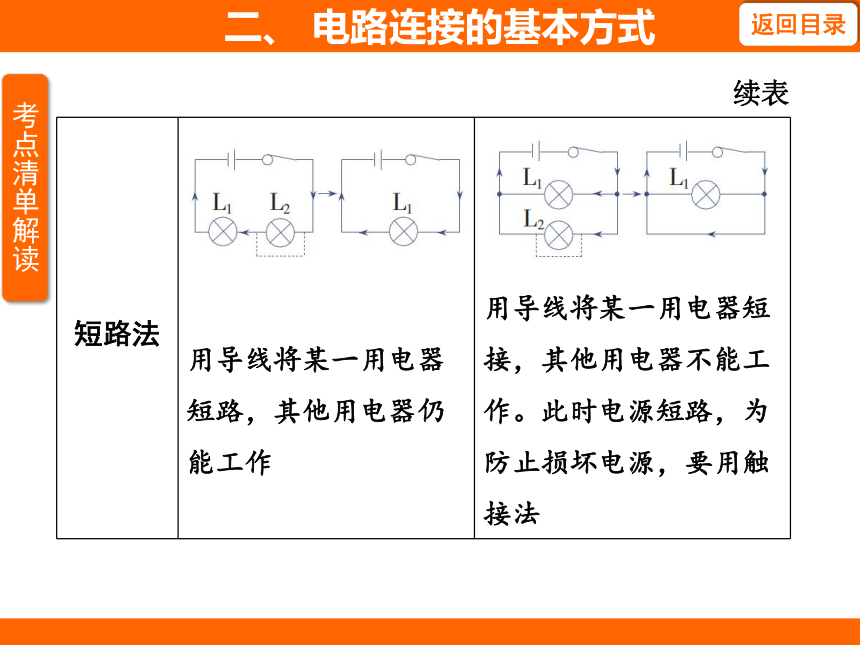

短路法 用导线将某一用电器 短路，其他用电器仍能工作
用导线将某一用电器短
接，其他用电器不能工作。此时电源短路，为防止损坏电源，要用触接法
二、 电路连接的基本方式
续表

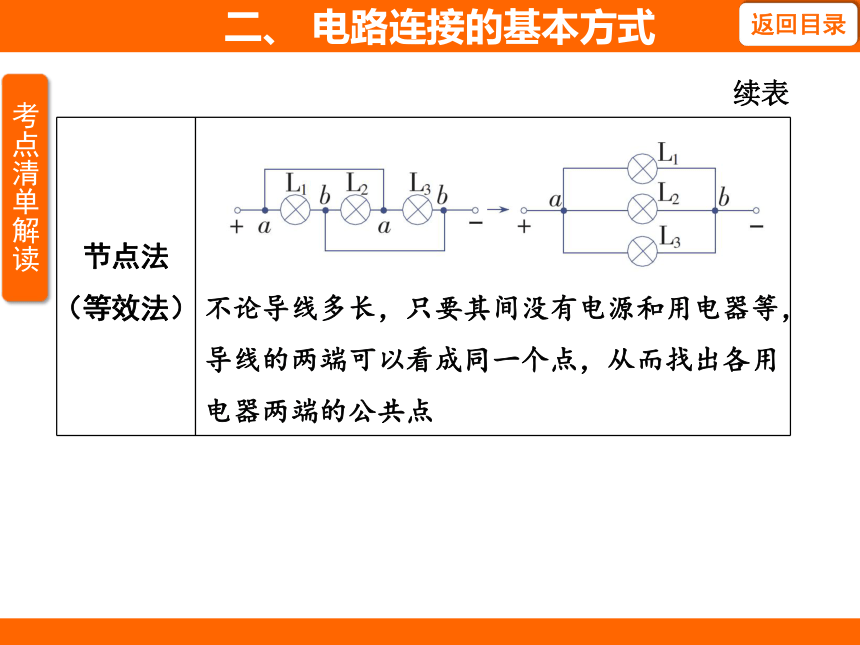

节点法 （等效法）
不论导线多长，只要其间没有电源和用电器等，导线的两端可以看成同一个点，从而找出各用电器两端的公共点
二、 电路连接的基本方式
对点典例剖析

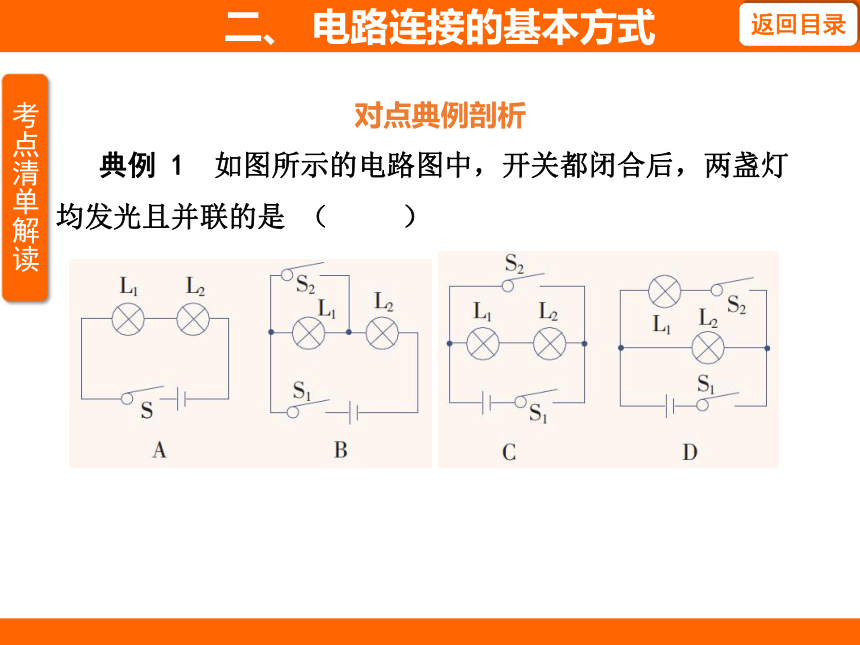

典例 1 如图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是 （ ）
二、 电路连接的基本方式

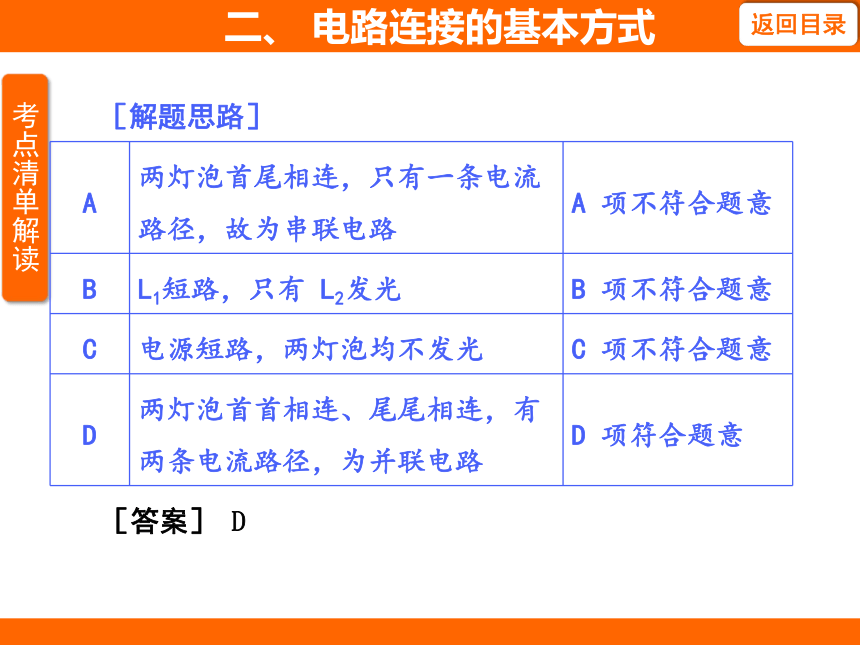

［解题思路］
［答案］ D
A 两灯泡首尾相连，只有一条电流路径，故为串联电路 A 项不符合题意
B L1短路，只有 L2发光 B 项不符合题意
C 电源短路，两灯泡均不发光 C 项不符合题意
D 两灯泡首首相连、尾尾相连，有两条电流路径，为并联电路 D 项符合题意
二、 电路连接的基本方式
典例 2 如图所示，要使 L1、L2、L3 并联接入电路，下列操作可行的是（ ）
A． S1、S2、S3 都闭合
B． S1、S2、S3 都断开
C． S1、S3 闭合，S2 断开
D． S1、S2 闭合，S3 断开
二、 电路连接的基本方式
［解析］S1、S2、S3 都闭合，L1、L2、L3 首首相连，尾尾相连，L1、L2、L3 并联接入电路，故 A 项可行；S1、S2、S3 都断开，电路断路，故 B 项不可行；S1、S3闭合，S2 断开，只有 L1 连入电路，故C 项不可行；S1、S2 闭合，S3 断开，L1、L2 首首相连， 尾尾相连，L1、L2 并联接入电路，但 L3 没有接入电路，故D 项不可行。
［答案］A
二、 电路连接的基本方式
■考点二 连接串联电路和并联电路
1. 根据电路图连接实物图
（1）标号法：从电源正极开始，在电路图各元件符号两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物图。
（2）先串后并法：如下图所示从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。
二、 电路连接的基本方式
二、 电路连接的基本方式
2. 根据实物图画电路图
（1）替换法：如下图所示，将实物图中的元件用对应的符号替换下来，再将图形整理成规范的电路图的方法。
二、 电路连接的基本方式
（2）节点法：①先找出节点的位置（即并联电路的分流点、合流点），画出干路；②对照实物图从分流点到合流点找出一条支路画出来；③对照实物图从分流点到合流点找出其他支路画出来。
二、 电路连接的基本方式
典例 3 根据如图所示的电路图，把实物元件连接起来。
对点典例剖析
二、 电路连接的基本方式
［解析］由题中电路图知，灯与电铃并联，S1 在干路上（控制所有用电器），S2 控制电铃。 根据电流流向法，先从电源正极出发依次串联开关 S1、S2、电铃，回到电源负极，然后把灯泡并联在电铃和开关 S2 支路的两端即可。
［答案］ 如下图所示
二、 电路连接的基本方式
■考点三 串、并联电路在日常生活中的应用
1.串联电路的应用
（1）道路两侧的树上和商店门前五光十色的小彩灯大都是串联的。
（2）实际电路中的开关与用电器之间是串联的。
2.并联电路的应用
（1）教室里的电灯是并联的，每一个开关控制两盏灯或多盏灯。
二、 电路连接的基本方式
（2）自己家里厨房、阳台、每个卧室等都至少安装一盏灯，这些灯是并联的。
（3）电冰箱的压缩机和冷藏室中的照明灯是并联的。
（4）马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯工作，所以马路上的路灯也是并联的。
二、 电路连接的基本方式
归纳总结
家庭中的用电器大多是并联在电路中；若用电器能同时工作，则电路可能是串联的，也可能是并联的。
二、 电路连接的基本方式
对点典例剖析
典例 4 关于生活中的一些电路连接，下列判断不正确的是 （ ）
A． 道路两旁的路灯晚上同时亮，早上同时灭，它们是串联的
B． 节假日夜晚的小彩灯，一个灯的灯丝断了，其他灯都不亮了，所以它们是串联的
C． 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
二、 电路连接的基本方式
D． 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
二、 电路连接的基本方式
［解析］道路两旁的路灯当其中一个灯泡损坏时，其他灯泡仍可以正常工作，即各灯泡在工作时互不影响，所以它们是并联的，故 A 项错误。
［答案］ A
二、 电路连接的基本方式
■题型一 串、并联电路的识别
例 1 在如图所示的电路中，下列说法正确的是 （ ）
A． 只闭合开关 S1 时，灯泡 L1、L2 串联
B． 只闭合开关 S2 时，灯泡均不发光
C． 只闭合开关 S1、S3 时，灯泡 L1、L2 并联
D． 闭合所有开关时，灯泡均正常发光
二、 电路连接的基本方式
［答案］ C
［解析］由题图可知，只闭合开关 S1 时，电流只有一条路径，是灯泡L1 的简单电路，只有灯泡 L1 发光，故 A 项错误；只闭合开关 S2 时，电流依次经灯泡 L1、L2，所以灯泡 L1、L2 串联，两灯均发光，故 B 项错误；只闭合开关 S1、S3 时，电流有两条路径，一条是电源正极→S3→L2→S1→负极，另一条是电源正极→L1→S1→负极，所以灯泡L1、L2 并联，故 C 项正确；闭合所有开关时，电流直接从电源的正极回到负极，形成电源短路，灯泡 L1、L2 都不会发光，故 D 项错误。
二、 电路连接的基本方式
变式衍生 如图所示，对电路分析不正确的是 （ ）
C
二、 电路连接的基本方式
A． 当只闭合开关 S1 时，能发光的灯只有 L3
B． 当只闭合开关 S2 时，能发光的灯有 L3 和 L2，它们是串联的
C． 当三个开关全部闭合时，能发光的灯是 L1、L2和 L3，它们是并联的
D． 当只闭合开关 S3，只有 L1 与L2 发光，它们是串联的
二、 电路连接的基本方式
■题型二 根据现象画电路图
例 2 小明想设计一款带灯光显尘功能的吸尘器，它包括照明用的灯泡和吸尘用的电动机。 只闭合开关 S1 时，只有电动机工作；只闭合开关 S2 时，电动机不工作，照明灯不亮；同时闭合开关 S1、S2，电动机和照明灯都工作。 图中能正确模拟此功能的电路是 （ ）
二、 电路连接的基本方式
二、 电路连接的基本方式
［解析］由题意可知，当只闭合 S1 时只有电动机工作，只闭合 S2 时电动机不工作，照明灯不亮，同时闭合 S1 和 S2 时照明灯亮、电动机正常工作，说明照明灯和电动机可以独立工作，是并联的，且开关 S1 位于干路上，开关 S2 位于照明灯所在的支路上，故 C 项正确。
［答案］ C
二、 电路连接的基本方式
解题通法
确定用电器之间的连接方式
互不影响，用电器之间并联；互相影响，用电器之间串联
多个开关之间互相影响，它们之间串联；互不影响，它们之间并联
确定开关与用电器之间的连接方式
根据开关闭合时，用电器工作，
确定开关与用电器串联；用电器不工作，确定开关与用电器并联
确定多个开关之间的连接方式
