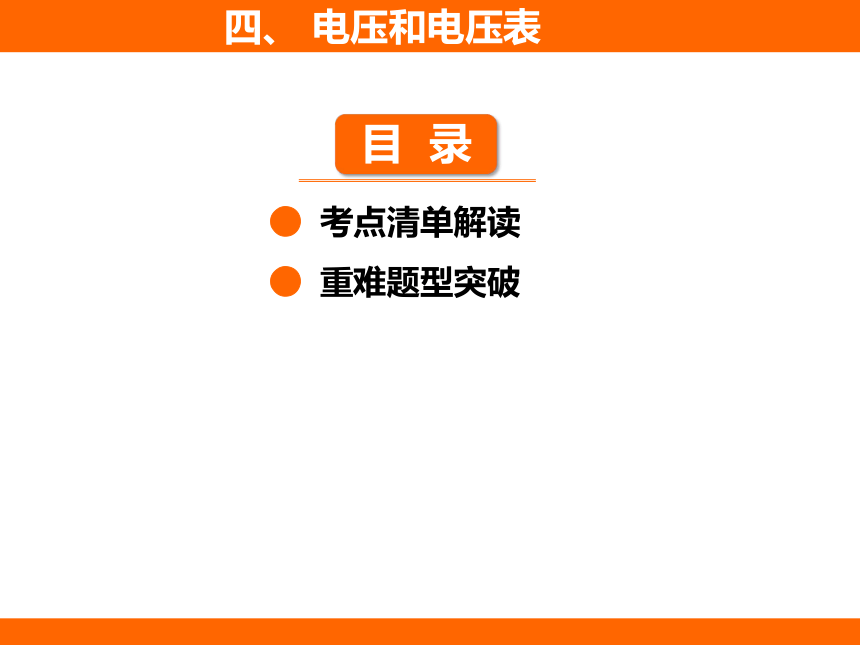

● 考点清单解读
● 重难题型突破
四、 电压和电压表
四、 电压和电压表

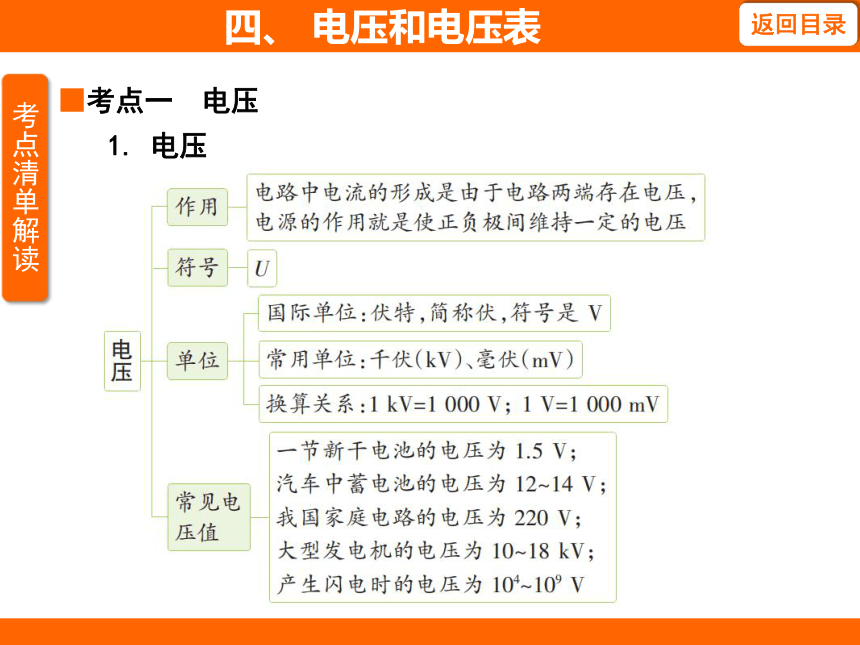

■考点一 电压
1. 电压
四、 电压和电压表

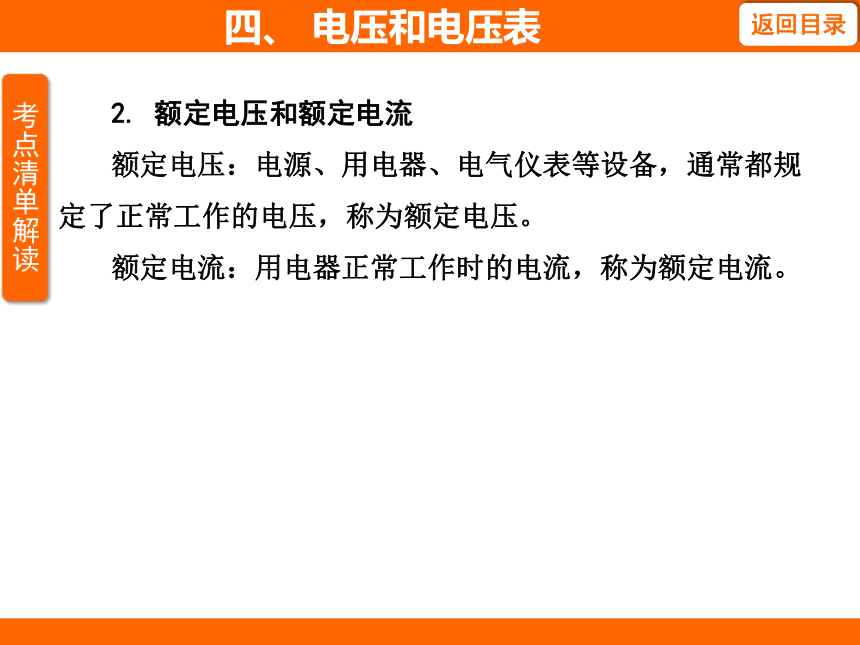

2. 额定电压和额定电流
额定电压：电源、用电器、电气仪表等设备，通常都规定了正常工作的电压，称为额定电压。
额定电流：用电器正常工作时的电流，称为额定电流。
四、 电压和电压表
续表

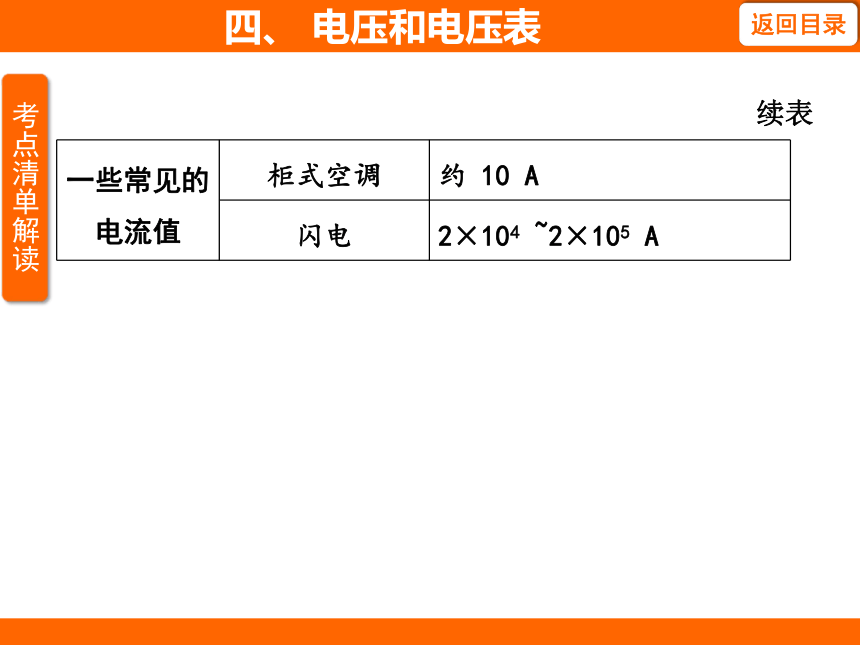

一些常见的电流值 柜式空调 约 10 A
闪电 2×104 ~2×105 A
四、 电压和电压表

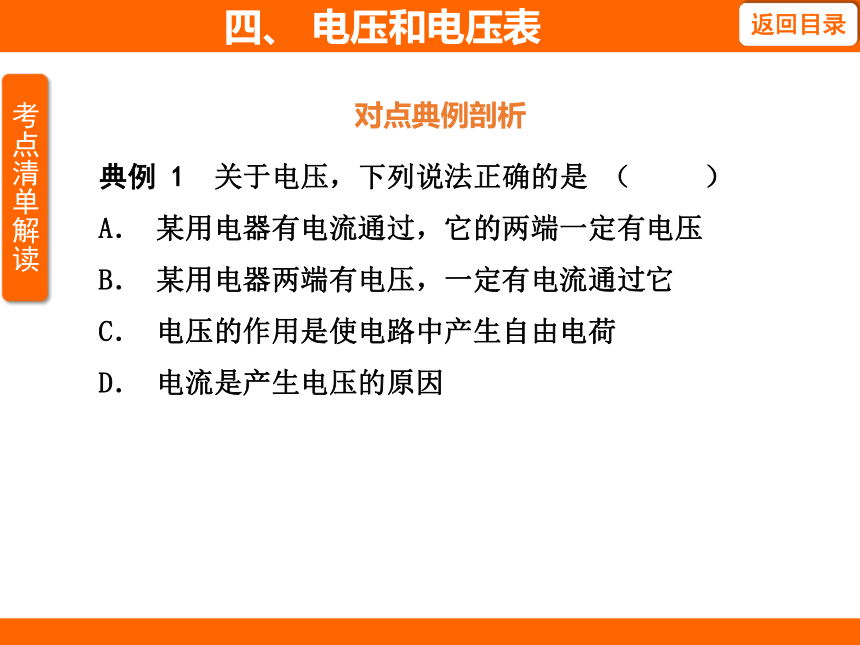

对点典例剖析
典例 1 关于电压，下列说法正确的是 （ ）
A． 某用电器有电流通过，它的两端一定有电压
B． 某用电器两端有电压，一定有电流通过它
C． 电压的作用是使电路中产生自由电荷
D． 电流是产生电压的原因
四、 电压和电压表

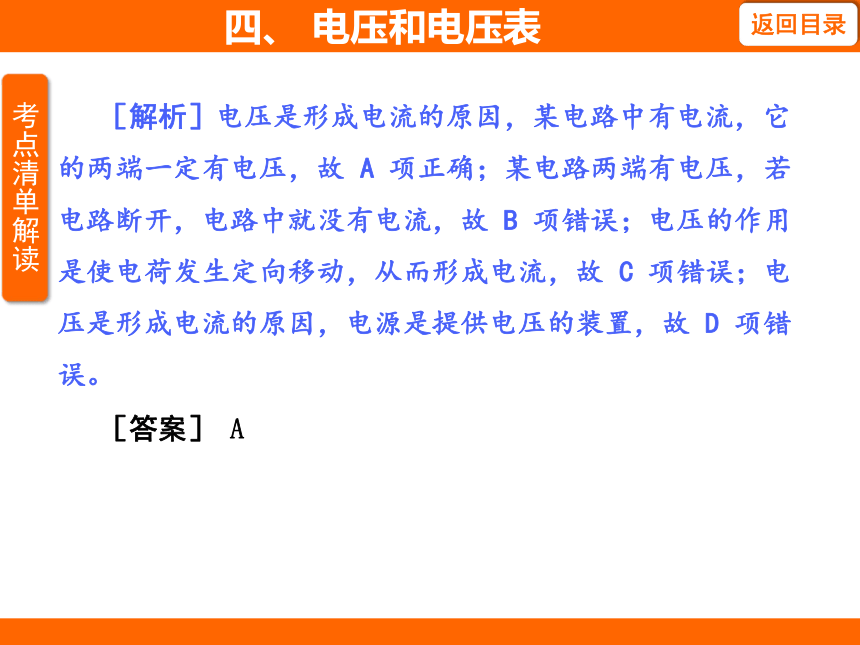

［解析］电压是形成电流的原因，某电路中有电流，它的两端一定有电压，故 A 项正确；某电路两端有电压，若电路断开，电路中就没有电流，故 B 项错误；电压的作用是使电荷发生定向移动，从而形成电流，故 C 项错误；电压是形成电流的原因，电源是提供电压的装置，故 D 项错误。
［答案］ A
四、 电压和电压表

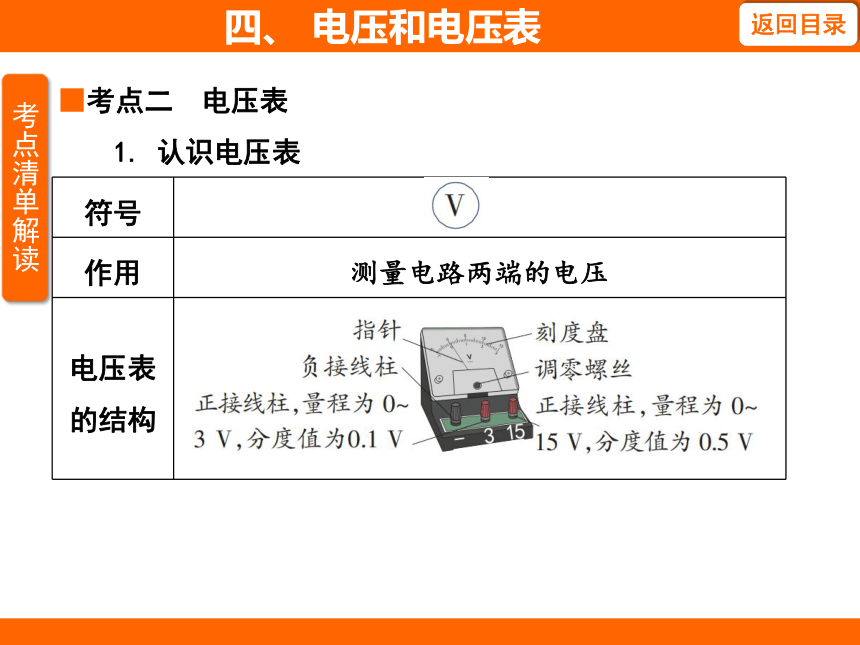

■考点二 电压表
1. 认识电压表
符号
作用 测量电路两端的电压
电压表的结构
四、 电压和电压表

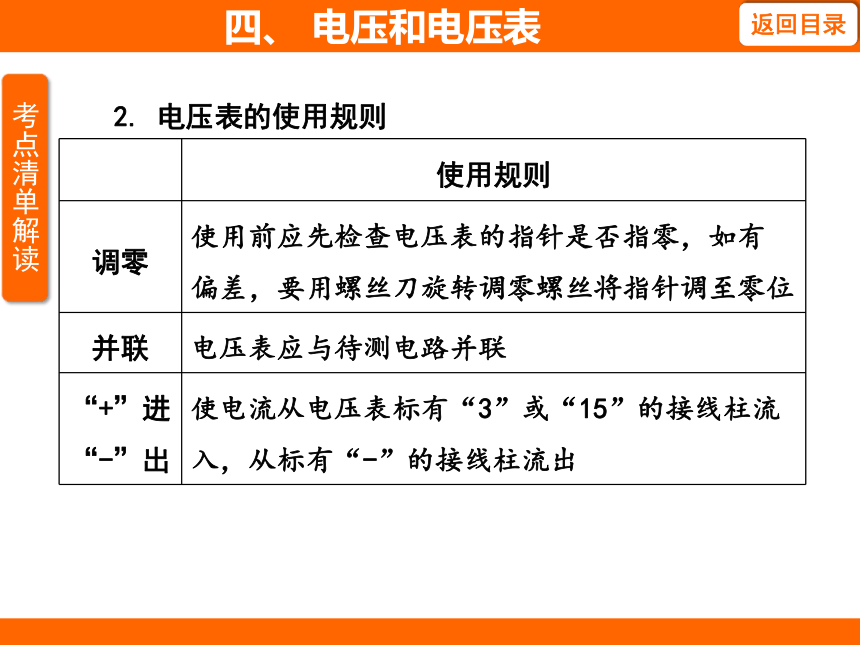

2. 电压表的使用规则
使用规则
调零 使用前应先检查电压表的指针是否指零，如有
偏差，要用螺丝刀旋转调零螺丝将指针调至零位
并联 电压表应与待测电路并联
“+”进 “-”出 使电流从电压表标有“3”或“15”的接线柱流入，从标有“-”的接线柱流出
四、 电压和电压表
续表

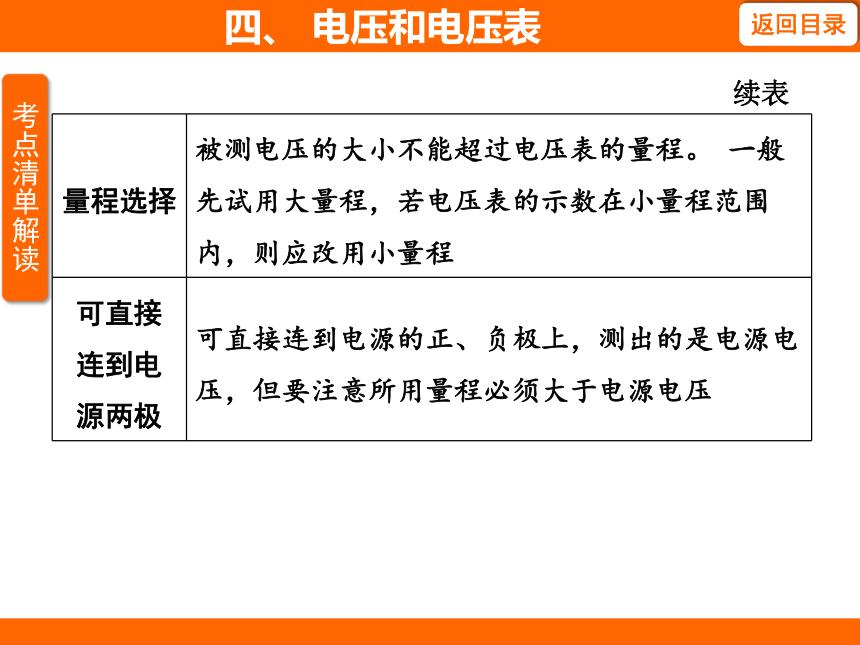

量程选择 被测电压的大小不能超过电压表的量程。 一般
先试用大量程，若电压表的示数在小量程范围
内，则应改用小量程
可直接 连到电 源两极 可直接连到电源的正、负极上，测出的是电源电
压，但要注意所用量程必须大于电源电压
四、 电压和电压表
3. 电压表的读数
四、 电压和电压表
4. 电压表使用中常见故障分析
现象 故障 故障处理
未闭合开关时，指针未指在零刻度线处 未调零 电压表调零
闭 合 开 关 指针指向零刻度线左侧 正、负接线柱接反 交换正、负接线柱上导线的位置
指针偏转角度过大 所选量程过小 换用大量程
指针偏转角度过小 所选量程过大 换用小量程
四、 电压和电压表
5. 电压表与电流表的比较
电压表 电流表
不 同 点 符号
用途 测量电路两端的电压 测量电路电流的大小
连接方式 并联在待测电路两端 串联在待测电路中
直接连 接电源 能 不能
量程 小：0~3 V；大：0~15 V 小：0~0.6 A；大：0~3 A
四、 电压和电压表
续表
电压表 电流表
不 同 点 分度值 小：0.1 V；大：0.5 V 小：0.02 A；大：0.1 A
对电路 的影响 相当于断路 相当于导线
四、 电压和电压表
续表
相同点 ①使用前要先调零；②选择合适的量程；③让电流从正接线柱流入，负接线柱流出；④读数时要先判断量程，认清分度值，等指针稳定后再进行读数；⑤大量程示数都是相应小量程的 5 倍
四、 电压和电压表
对点典例剖析
典例 2 要想测出 L2 两端的电压，下列电路图连接正确的是 （ ）
四、 电压和电压表
［解题思路］
四、 电压和电压表
［解题思路］
［答案］ C
四、 电压和电压表
典例 3 电表是电学实验中重要的测量仪器，实验中要注意观察电表的示数，在闭合开关前观察到电压表指针如图甲所示，接下来的操作应该是 ________；闭合开关后，发现电压表指针如图甲所示，出现这种情况的原因是 _______________。 排除故障后，电压表的指针位置如图乙所示 ，则电压表的示数为_______ V。
四、 电压和电压表
［解题思路］
四、 电压和电压表
［答案］ 调零 电压表的正负接线柱接反了 2.7
四、 电压和电压表
■题型一 电压表测量对象的判断
例1 小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是 （ ）
四、 电压和电压表
A． 灯泡并联，电压表测电源电压
B． 灯泡串联，电压表测 L1 两端的电压
C． 若灯 L2 断路，则电压表示数为 1.5 V
D． 若灯 L2 短路，则电压表示数为 1.5 V
四、 电压和电压表
［解析］由实物电路可知，电流从电源正极出发，依次经过开关、灯泡 L1、灯泡 L2，最后回到负极，两灯泡串联，电压表并联在 L2 两端，所以电压表测量的是 L2 两端的电压，故 A、B 项错误；电源为一节干电池，则电源电压为 1.5 V，若灯 L2 断路，电压表两端与电源相通，测量的是电源电压，电压表示数为 1.5 V，故 C 项正确；若灯 L2短路，则电压表相当于测量导线电压，示数为 0，故 D 项错误。
［答案］ C
四、 电压和电压表
思路点拨
四、 电压和电压表
解题通法 判定电压表测量对象的方法
（1）并联法：电压表与谁并联就测量谁两端的电压。
（2）去电源法：把电源去掉，电压表与哪部分电路组成一个闭合的回路，就测量哪部分电路两端的电压。
四、 电压和电压表
■题型二 判断电表类型
例2 如图所示，为了用电流表和电压表测量电路中的电流和电压，并使 L1与 L2串联，则在“ ”处可以连接的电表是 （ ）
A． a 为电压表，b 为电流表，c 为电压表
B． a 为电压表，b 为电压表，c 为电流表
C． a 为电流表，b 为电流表，c 为电压表
D． a 为电流表，b 为电流表，c 为电流表
四、 电压和电压表
四、 电压和电压表
［解析］L1 与 L2 串联，由题图可知 c 表跟灯泡 L1 并联，所以应为电压表；a 表与灯泡 L2 并联，应为电压表；b 表跟灯泡 L2 串联，所以应为电流表，故 A 项正确，B、C、D 项错误。
［答案］ A
四、 电压和电压表
思路点拨
