五、 串、并联电路的特点
五、 串、并联电路的特点

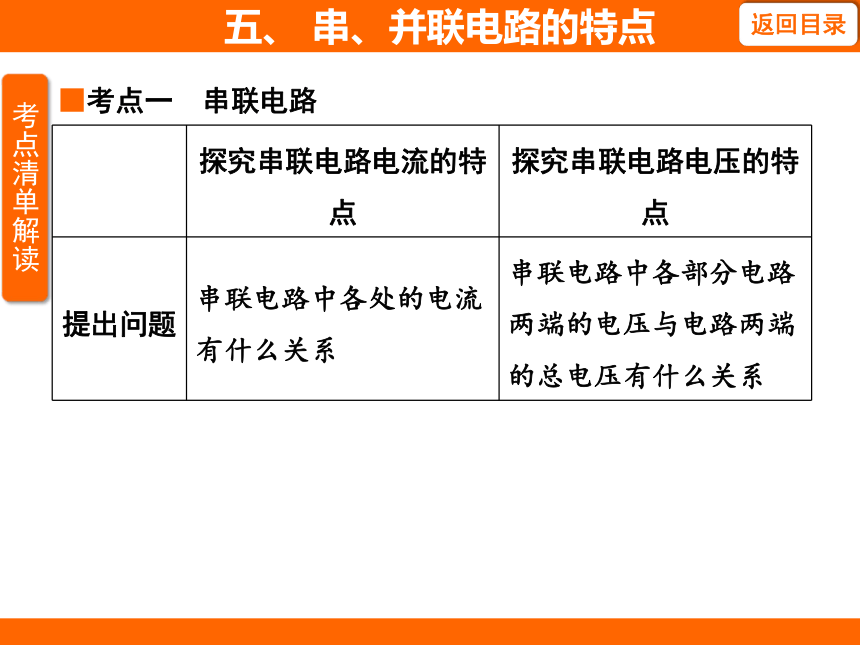

■考点一 串联电路
探究串联电路电流的特点 探究串联电路电压的特点
提出问题 串联电路中各处的电流有什么关系 串联电路中各部分电路两端的电压与电路两端的总电压有什么关系
五、 串、并联电路的特点
续表

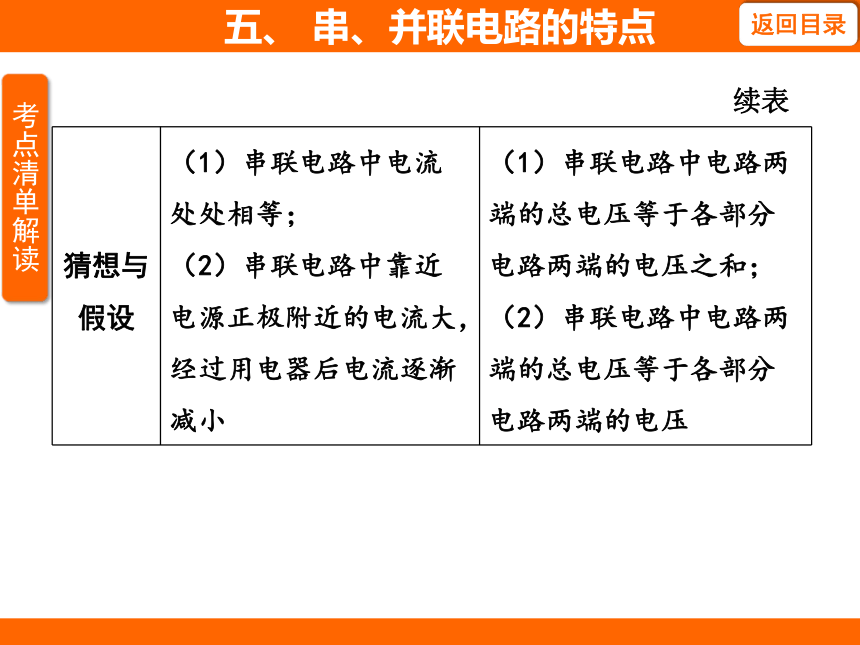

猜想与 假设 （1）串联电路中电流处处相等； （2）串联电路中靠近电源正极附近的电流大，经过用电器后电流逐渐 减小 （1）串联电路中电路两端的总电压等于各部分
电路两端的电压之和；
（2）串联电路中电路两端的总电压等于各部分
电路两端的电压
五、 串、并联电路的特点
续表

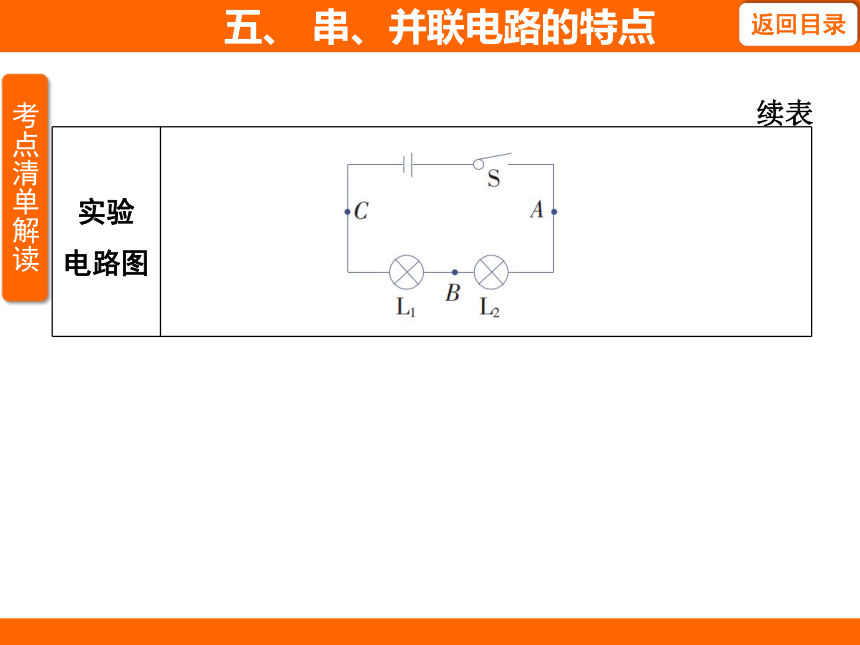

实验 电路图
五、 串、并联电路的特点
续表

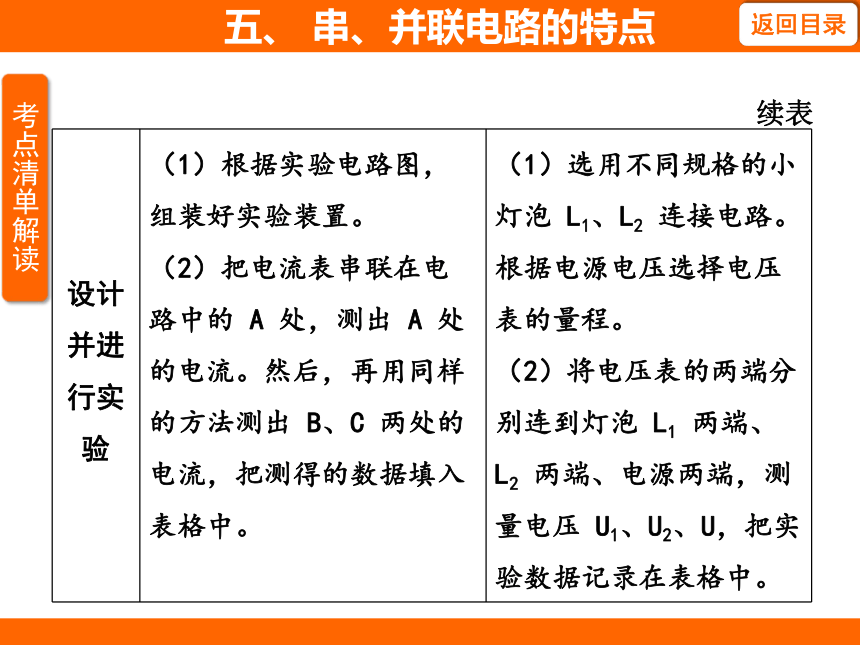

设计并进行实验 （1）根据实验电路图，组装好实验装置。 （2）把电流表串联在电路中的 A 处，测出 A 处的电流。然后，再用同样的方法测出 B、C 两处的电流，把测得的数据填入表格中。 （1）选用不同规格的小灯泡 L1、L2 连接电路。根据电源电压选择电压表的量程。
（2）将电压表的两端分别连到灯泡 L1 两端、
L2 两端、电源两端，测量电压 U1、U2、U，把实验数据记录在表格中。
五、 串、并联电路的特点
续表

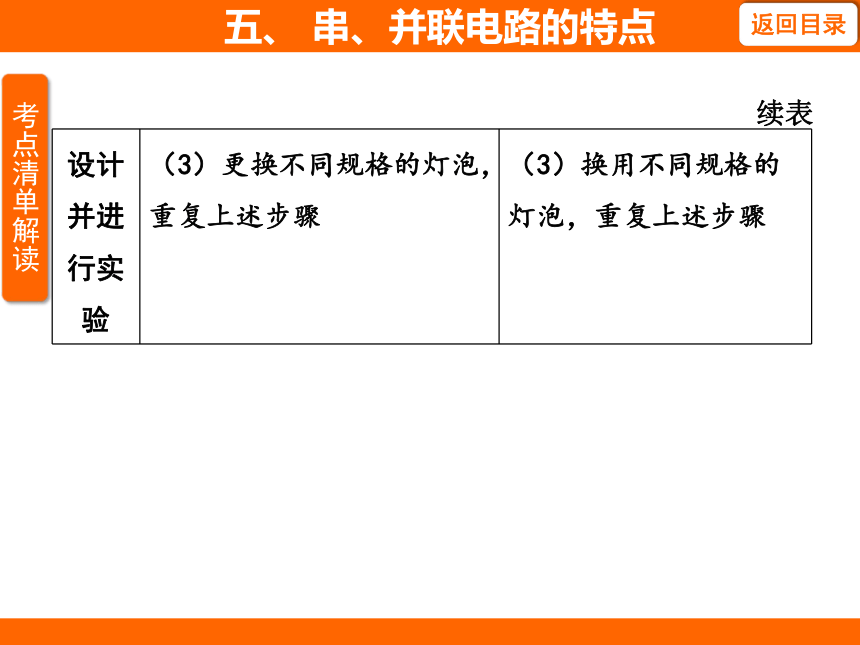

设计并进行实验 （3）更换不同规格的灯泡，重复上述步骤 （3）换用不同规格的灯泡，重复上述步骤
五、 串、并联电路的特点
续表

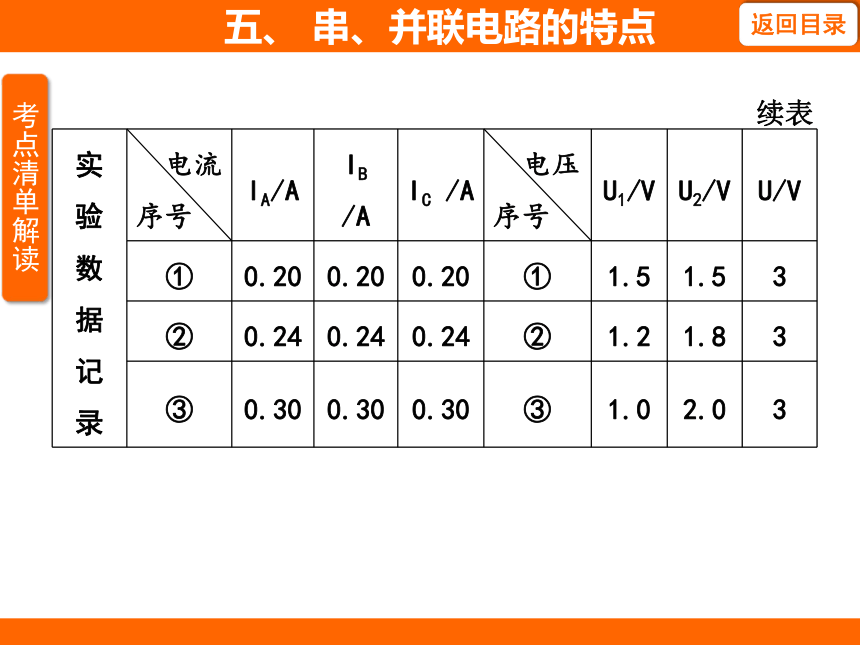

实验数据 记录 电流 序号 IA/A IB /A IC /A 电压 序号 U1/V U2/V U/V
① 0.20 0.20 0.20 ① 1.5 1.5 3
② 0.24 0.24 0.24 ② 1.2 1.8 3
③ 0.30 0.30 0.30 ③ 1.0 2.0 3
五、 串、并联电路的特点
续表

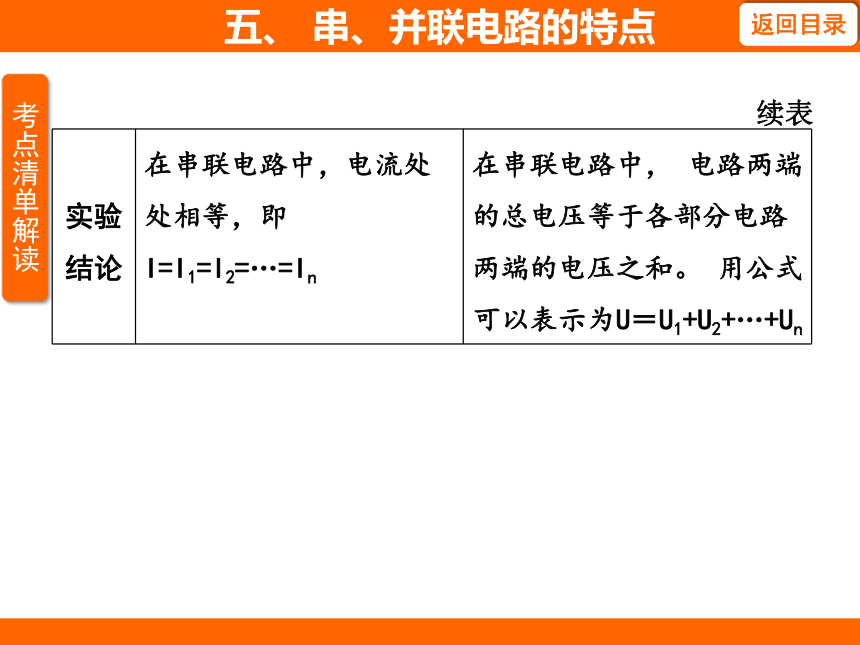

实验 结论 在串联电路中，电流处处相等，即 I=I1=I2=…=In 在串联电路中， 电路两端的总电压等于各部分电路两端的电压之和。 用公式可以表示为U＝U1+U2+…+Un
五、 串、并联电路的特点
续表

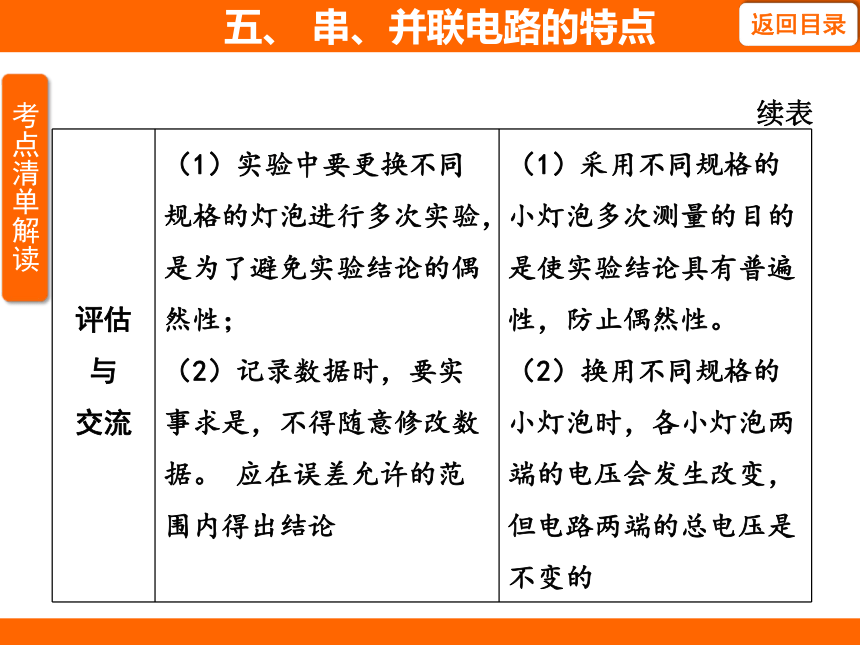

评估与 交流 （1）实验中要更换不同规格的灯泡进行多次实验，是为了避免实验结论的偶然性； （2）记录数据时，要实事求是，不得随意修改数据。 应在误差允许的范围内得出结论 （1）采用不同规格的小灯泡多次测量的目的
是使实验结论具有普遍性，防止偶然性。
（2）换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，但电路两端的总电压是
不变的
五、 串、并联电路的特点
■考点二 并联电路
探究并联电路电流的特点 探究并联电路电压的特点
提出问题 并联电路中干路电流和支路电流有什么关系 并联电路中各支路两端的电压与电路两端的总电压有什么关系
五、 串、并联电路的特点
续表

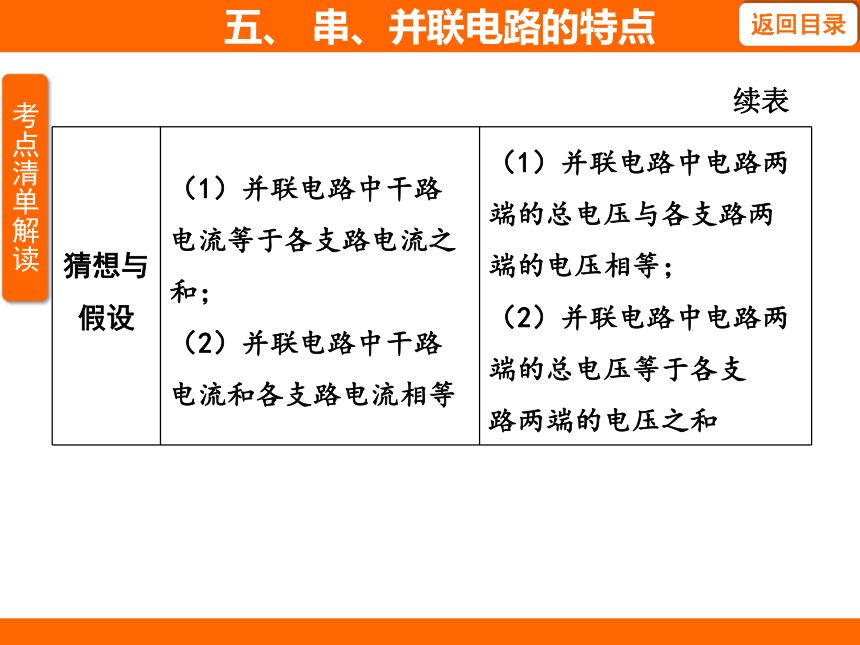

猜想与 假设 （1）并联电路中干路电流等于各支路电流之和； （2）并联电路中干路电流和各支路电流相等 （1）并联电路中电路两端的总电压与各支路两
端的电压相等；
（2）并联电路中电路两端的总电压等于各支
路两端的电压之和
五、 串、并联电路的特点
续表
实验 电路图
五、 串、并联电路的特点
续表
设计并进行实验 （1）根据实验电路图，组装好实验装置。 （2）把电流表串联在电路中的 A 处，测出 A 处的电流。 然后，再用同样的方法测出 B、C 两处的电流，把测得的数据填入表格中。 （1）选用不同规格的小灯泡 L1、L2 连接电路。
根据电源电压选择电压表的量程。
（2）分别把电压表接在灯泡 L1 两端、L2 两端、电源两端，测量电压 U1、U2、U，把实验数据记录在表格中。
五、 串、并联电路的特点
续表
设计并进行实验 （3）更换不同规格的灯泡，重复上述步骤 （3）换用不同规格的小灯泡，重复上述步骤。
（4）换电压不同的电源，重复上述步骤
五、 串、并联电路的特点
续表
实验数据 记录 电流 序号 IA/A IB /A IC /A 电压 序号 U1/V U2/V U/V
① 0.48 0.28 0.20 ① 3 3 3
② 0.44 0.20 0.24 ② 3 3 3
③ 0.22 0.12 0.10 ③ 4.5 4.5 4.5
五、 串、并联电路的特点
续表
实验 结论 在并联电路中，干路电流等于各支路电流之和，即 I=I1+I2+…+In 在并联电路中， 电路两端的总电压与各支路两端的电压相等。 用公式可以表示为U＝U1＝U2＝…＝Un
五、 串、并联电路的特点
续表
评估与 交流 （1）实验中要更换不同规格的灯泡进行多次实验，是为了避免实验结论的偶然性； （2）并联电路中各支路电流不一定相等。当并联的两个灯泡规格相同时，支路电流相等；当并联的两个灯泡规格不同时，支路电流不相等 （1）采用不同规格的小灯泡多次测量的目的是使实验结论具有普遍性，防止偶然性。
（2）实验时采用改变电源电压的方法也能达到多次测量的目的
五、 串、并联电路的特点
■题型一 探究串、并联电路电流的特点
例1 在“探究串联电路的电流特点”的实验中，小良同学选用两个不同规格的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在 a、b、c 三处去测量电流。
五、 串、并联电路的特点
（1）他连接电路的过程中，开关应处于 _____ 状态。
（2）他先把电流表接在 a 处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是______（填选项字母）。
A． 某段导线断开 B． 某接线柱处接触不良
C． 某灯泡被短路 D． 电流表被烧坏
（3）他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 ______ A。
五、 串、并联电路的特点
（4） 他测量了 a、b、c 三处的电流， 又改变灯泡的规格进行了多次实验，在分析数据时，发现其中一次三处的测量值有差异（如下表）。 下列分析正确的是 ______（填选项字母）。
A． 可能是因为测量误差造成的
B． 是因为没有对电流表调零造成的
五、 串、并联电路的特点
［解析］（1）为了保护电路，在连接电路时需要断开开关。（2）闭合开关后，两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是电路接触不良，故 B 项符合题意。（3）电流表选用的是0~0.6 A 量程，分度值为 0.02 A，则所测的电流值为 0.22 A。（4）若是因为没有对电流表调零造成的，则三处电流总是偏大或偏小相同数值，读数仍相等，故 B 项错误。
［答案］ （1）断开 （2）B （3）0.22 （4）A
五、 串、并联电路的特点
思路点拨
五、 串、并联电路的特点
解题通法 此类题难度不大，对知识点的考查范围较广，需要掌握电路故障分析处理能力；电流表的使用方法；会分析处理实验数据。
1. 探究串、并联电路中的电流关系应牢记以下原则：（1）只要是串联电路，电流就处处相等；（2）只要是并联电路，各支路电流之和就等于干路电流。（3）数据如果出现偏差，相差不大，一般就是因为测量误差造成的。
五、 串、并联电路的特点
2. 实验注意事项：（1）连接电路时，开关应断开，避免出现短路状态；（2）电流表应串联在被测电路中；（3）选择电流表的量程时，先用电流表的大量程试触；（4）为了避免实验的偶然性，换用不同规格的灯泡重复多次实验。
五、 串、并联电路的特点
■题型二 探究串、并联电路电压的特点
例 2 为探究串联电路的电压规律，某同学设计了如图甲所示的电路图。
五、 串、并联电路的特点
（1）实验中最好选择 ______（选填“相同”或“不同”）规格的小灯泡。
（2）闭合开关后，发现电压表指针出现了如图乙所示的现象，接下来他正确的操作：_________________（写一种方法即可）。
（3）下表是某小组多次实验记录的数据，经过小组交流讨论，有同学认为第 3 次实验中出现了电路故障，你认为电路中存在的故障可能是 ___________（写一种可能即可）。
五、 串、并联电路的特点
（4）排除故障后，重新实验，分析实验数据，可得到串联电路的电压规律：__________________________（用文字表述）。
五、 串、并联电路的特点
［解析］（1）为得出普遍性的规律，实验中最好选择不同规格的小灯泡。（2）闭合开关后，发现电压表指针反向偏转，说明电压表正负接线柱接反了，应交换电压表两接线柱的连接。（3）灯 L1 两端电压等于电源电压，灯 L2 两端电压为 0，电路中存在的故障可能是 L1断路或 L2 短路。（4）分析实验数据有：2.0 V+1.0 V=3.0 V；1.2 V+1.8 V=
3.0 V；3.0 V+0 V=3.0 V；故得出：串联电路中，电源两端电压等于各用电器两端电压之和。
五、 串、并联电路的特点
［答案］ （1）不同 （2）交换电压表两接线柱的导线 （3）L1 开路（或 L2 短路） （4）串联电路两端的电压等于串联电路中各部分电路两端的电压之和
五、 串、并联电路的特点
解题通法 探究串、并联电路电压的特点实验在中考中出现的频率较高，常围绕电压表的使用，串、并联电路电压的特点进行考查。探究规律、排查故障、计算电压是考查的重点。
实验注意事项：
（1）为了得出普遍规律，应选用规格不同的灯泡进行多次实验。
五、 串、并联电路的特点
（2）注意电压表正负接线柱的接法要正确，电流从标有“3”或“15”的接线柱流入，从标有“-”的接线柱流出。若闭合开关后发现电压表指针反向偏转，说明电压表的正负接线柱接反了。
（3）若实验过程中电表示数突然变为零或突然示数特别大，说明电路出现故障，要根据电表示数分析电路故障，排除故障后再进行实验。
五、 串、并联电路的特点
■题型三 串、并联电路电流规律的应用
例 3 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡 L1 和 L2 的电流分别为（ ）
A． 1.2 A，0.22 A
B． 0.98 A，0.22 A
C． 0.96 A，0.24 A
D． 0.24 A，1.2 A
五、 串、并联电路的特点
［解析］由题图甲可知，两灯泡并联，电流表 A1 测的是干路电流，电流表 A2 测的是 L2 所在支路的电流； 并联电路中干路里的电流等于各支路中的电流之和，则 A1 的示数应大于 A2 的示数，而两个电流表指针偏转角度相同，所以电流表 A1 选择的量程是 0～3 A，分度值为 0.1 A，则 A1 的示数为 1.2 A，即干路电流 I 总=1.2 A；电流表 A2 选择的量程是 0～0.6 A，分度值是 0.02 A，则 A2 的示数为 0.24 A，即通过灯泡 L2 的电流 I2=0.24 A；那么通过灯泡 L1 的电流 I1=I 总-I2=1.2 A-0.24 A=0.96 A。
［答案］ C
五、 串、并联电路的特点
变式衍生1 如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时通过灯 L1 和 L2 的电流之比为（ ）
A． 1∶5
B． 1∶4
C． 5∶1
D． 4∶1
D
五、 串、并联电路的特点
■题型四 串、并联电路电流规律的应用
例 4 如图甲所示电路中，电源电压保持不变，闭合开关 S 后，电压表的示数如图乙所示，若电源电压为 4.5 V，则灯 L1 两端电压为 ______ V。
五、 串、并联电路的特点
［解析］由题图甲可知，当开关 S 闭合时，电流只有一条路径：电源正极→L1→L2→开关→电源负极，所以 L1 与 L2 串联，电压表并联在灯泡 L2 两端，测量 L2 两端的电压；因为串联电路中，电源电压等于各用电器两端电压之和，且电源电压为 U=4.5 V。 由题图甲可知，电压表选择的是 0～3 V 量程。 由题图乙可知，其读数为 2.8 V，即L2 两端的电压为 U2=2.8 V，则 L1 两端的电压：U1=U-U2=4.5 V-2.8 V=1.7 V。
［答案］ 1.7
五、 串、并联电路的特点
变式衍生2 如图甲所示， 闭合开关 S 后， 灯 L1 和 L2 均发光，此时电压表 V1 和 V2 的指针偏转角度相同，位置如图乙所示。 则灯 L1和 L2 两端的电压分别是 （ ）
A． 7.5 V 1.5 V
B． 7.5 V 6 V
C． 6 V 1.5 V
D． 1.5 V 6 V
D
五、 串、并联电路的特点
解题通法 利用串、并联电路电压规律解题的步骤：
（1）明确电路的串、并联关系；
（2）弄清楚电压表测量哪一部分电路两端的电压，根据题中的条件得出电压表的示数；
（3）根据串、并联电路的电压规律进行计算。
五、 串、并联电路的特点
■误认为用电器两端的电压相等，用电器之间一定是并联
例 将灯 L1 和 L2 接入同一个电路中， 用电压表测得灯 L1 两端的电压为 2.5 V，灯 L2 两端的电压也为 2.5 V，则 （ ）
A． 两灯一定串联
B． 两灯一定并联
C． 两灯可能串联也可能并联
D． 以上说法都不正确
五、 串、并联电路的特点
［解析］如果两灯串联，并且两灯规格相同，则两灯两端的电压大小相等；如果两灯并联，两灯两端的电压一定相等；本题中同一电路中的灯 L1 和 L2 两端的电压均为 2.5 V，由以上分析可知，两灯可能串联，也可能并联，故 A、B、D 项错误，C 项正确。
［答案］ C
［易错］ B
［错因］ 误认为同一电路中两端电压相等的用电器，一定是并联关系。
五、 串、并联电路的特点
领悟提能
易错警示 同一电路中两端电压相等的用电器不一定并联。
