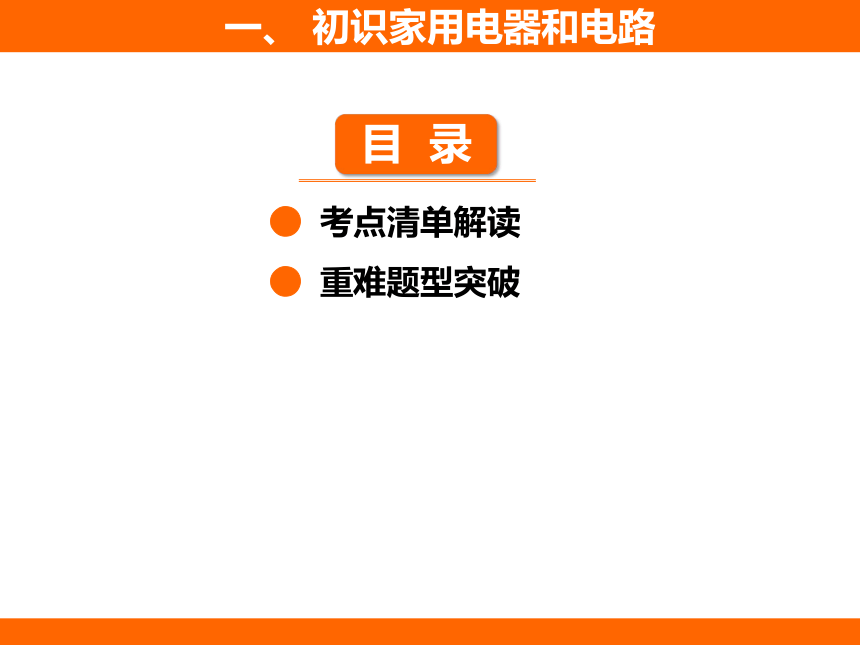

● 考点清单解读
● 重难题型突破
一、 初识家用电器和电路
一、 初识家用电器和电路

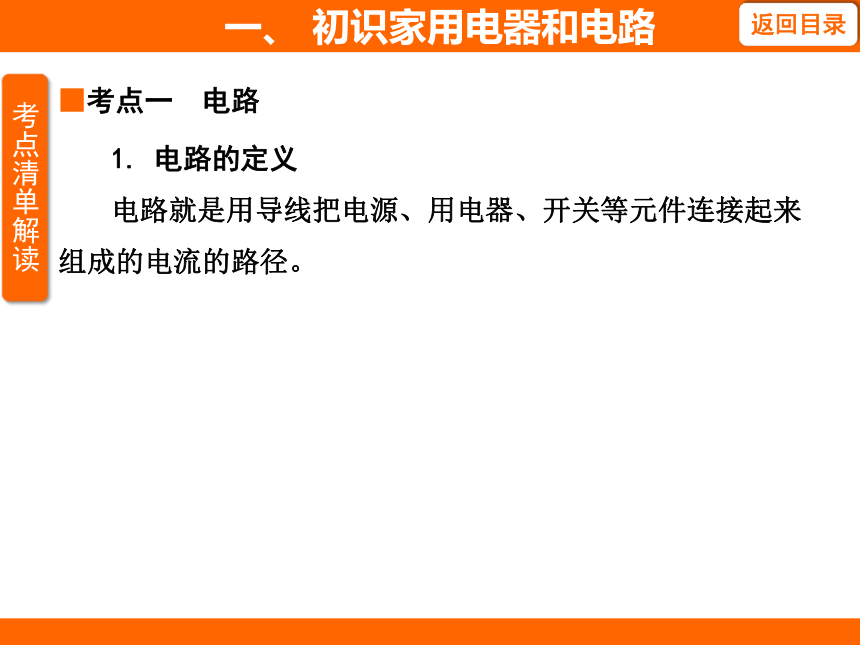

■考点一 电路
1. 电路的定义
电路就是用导线把电源、用电器、开关等元件连接起来组成的电流的路径。
一、 初识家用电器和电路

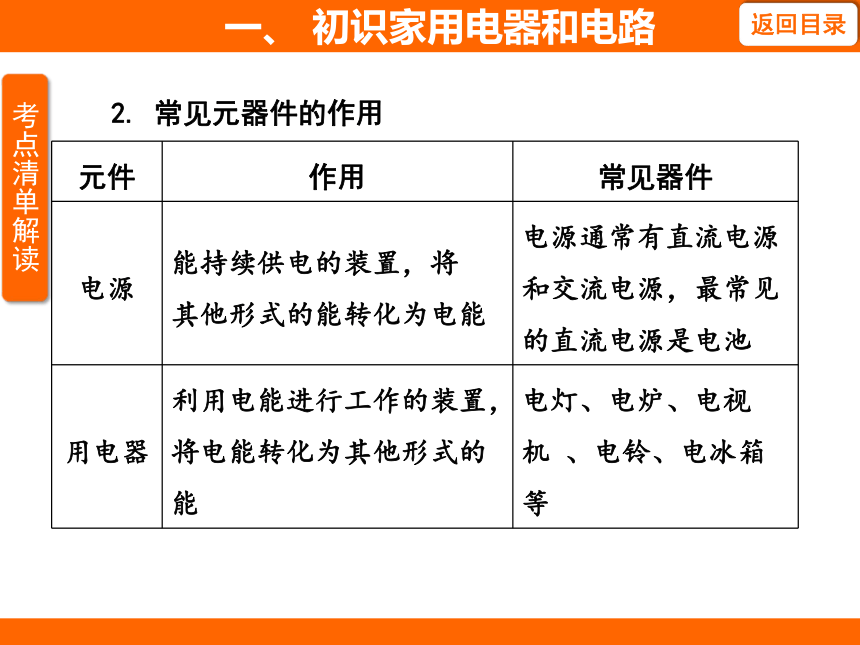

2. 常见元器件的作用
元件 作用 常见器件
电源 能持续供电的装置，将 其他形式的能转化为电能 电源通常有直流电源
和交流电源，最常见
的直流电源是电池
用电器 利用电能进行工作的装置，将电能转化为其他形式的能 电灯、电炉、电视机 、电铃、电冰箱等
一、 初识家用电器和电路

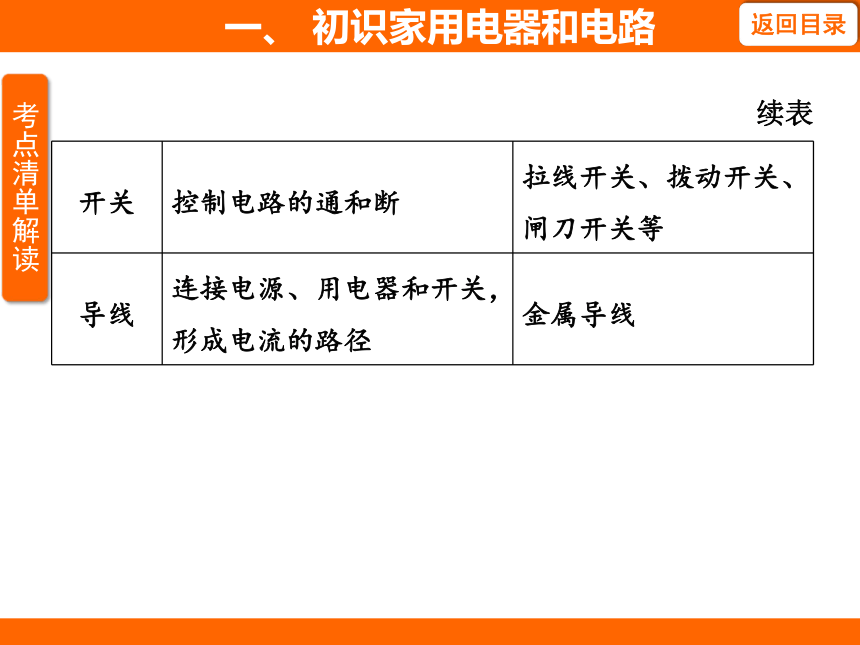

续表
开关 控制电路的通和断 拉线开关、拨动开关、
闸刀开关等
导线 连接电源、用电器和开关， 形成电流的路径 金属导线
一、 初识家用电器和电路

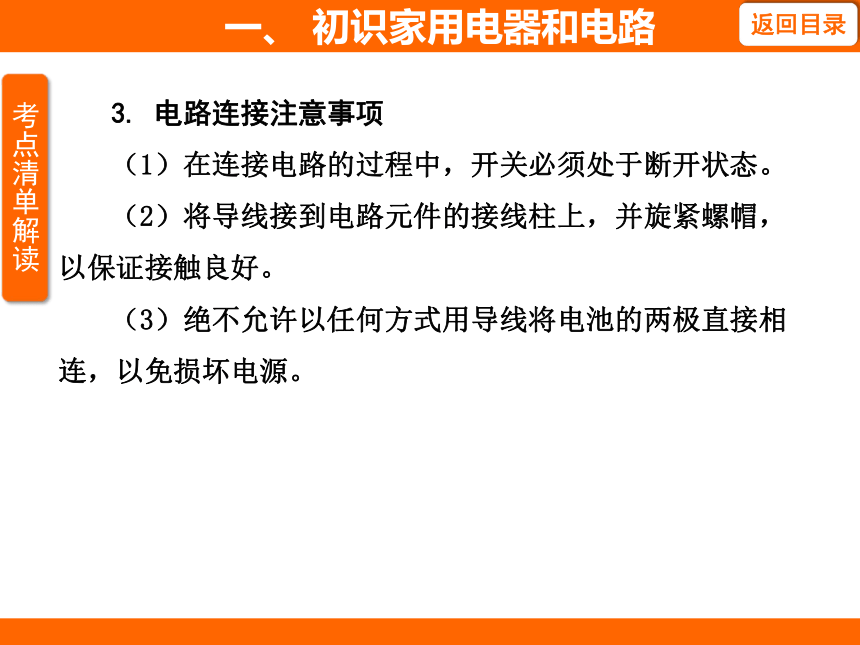

3. 电路连接注意事项
（1）在连接电路的过程中，开关必须处于断开状态。
（2）将导线接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好。
（3）绝不允许以任何方式用导线将电池的两极直接相连，以免损坏电源。
一、 初识家用电器和电路

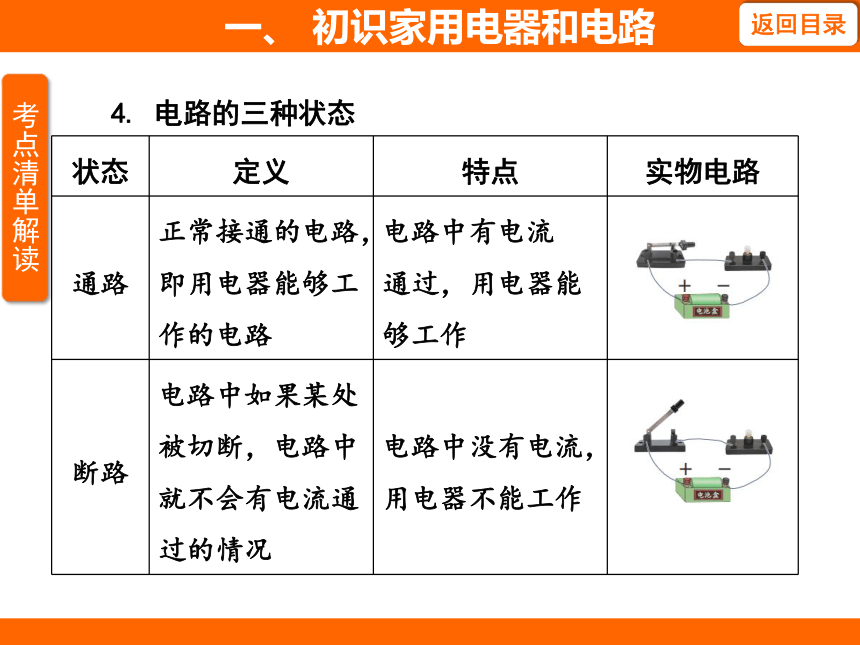

4. 电路的三种状态
状态 定义 特点 实物电路
通路 正常接通的电路，即用电器能够工作的电路 电路中有电流 通过，用电器能够工作
断路 电路中如果某处被切断，电路中就不会有电流通过的情况 电路中没有电流，用电器不能工作
一、 初识家用电器和电路
续表

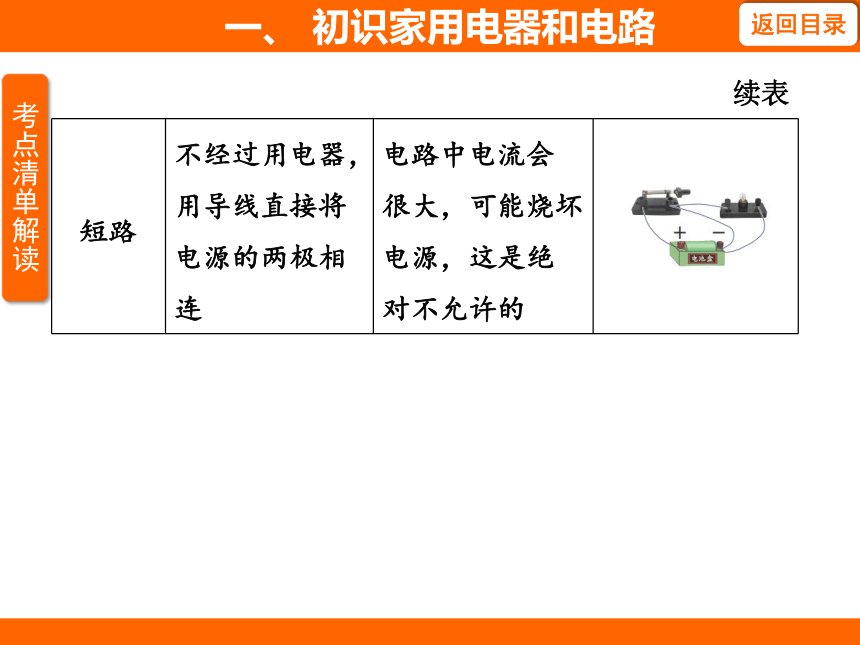

短路 不经过用电器，用导线直接将 电源的两极相连 电路中电流会 很大，可能烧坏 电源，这是绝 对不允许的
一、 初识家用电器和电路
对点典例剖析

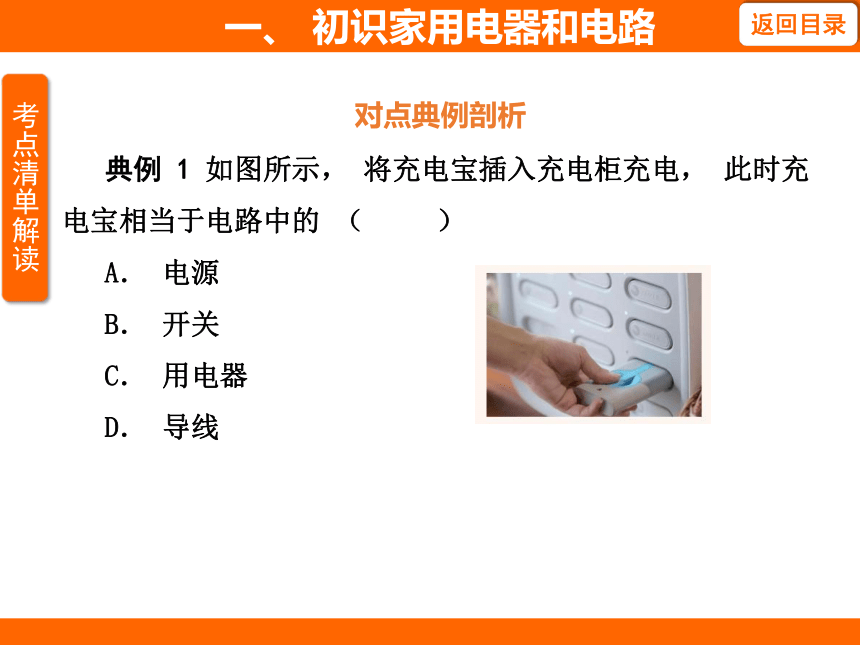

典例 1 如图所示， 将充电宝插入充电柜充电， 此时充电宝相当于电路中的 （ ）
A． 电源
B． 开关
C． 用电器
D． 导线
一、 初识家用电器和电路

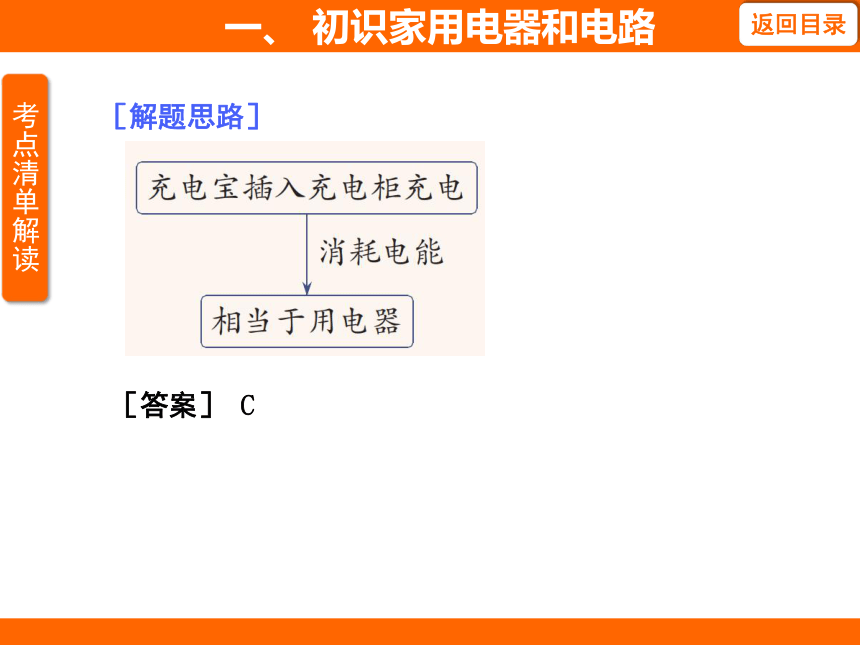

［解题思路］
［答案］ C
一、 初识家用电器和电路
典例 2 在如图所示的电路中，当开关 S1、S2 都断开时，电路为_____；当开关 S2 闭合、S1 断开时，电路为_______；当开关 S1、S2 都闭合时，电路为 ____。（均选填“通路”“断路”或“短路”）
一、 初识家用电器和电路
［解题思路］
［答案］ 断路 通路 短路
一、 初识家用电器和电路
■考点二 电 路 图
1. 电路图：用电路元件符号表示电路连接的图，叫作电路图。
2. 几种常见的元件及其符号
名称 实物图 元件符号
电池
开关
灯泡
一、 初识家用电器和电路
名称 实物图 元件符号
相连的导线
电阻器
滑动变阻器
电动机
电铃
一、 初识家用电器和电路
名称 实物图 元件符号
电流表
电压表
一、 初识家用电器和电路
3. 画电路图时的注意事项
（1）电路元件的符号要使用统一规定的符号；
（2）画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，注意元件符号和实物的对应性；
（3）合理安排元件的位置，使之均匀分布；
（4）电路图最好呈长方形，导线要横平竖直；
（5）交叉连接处要画上黑点，力求简洁、美观、大方。
一、 初识家用电器和电路
典例 3 如图是小松组装的电风扇的工作电路。 请在虚线框内画出对应的电路图。（电风扇的元件符号用 M 表示）
对点典例剖析
一、 初识家用电器和电路
［解题思路］
［答案］ 如下图所示
一、 初识家用电器和电路
■题型 正确判断电路状态
例 对于下面的电路图，下列说法不正确的是 （ ）
A． 只闭合开关 S1，电路是通路
B． 闭合开关 S1、S2，电路是短路
C． 只闭合开关 S2，电路是断路
D． 开关 S1、S2 都闭合时，只有
一只灯泡发光
一、 初识家用电器和电路
［解析］只闭合开关 S1，电流从电源正极流出，依次流过两只灯泡，回到电源负极，是通路，故 A 项正确；闭合开关 S1、S2 时，电流不经过灯泡，直接通过开关 S1、S2 从电源的正极流向负极，形成电源短路，故 B 项正确，D 项错误；只闭合开关 S2，由于开关 S1 的断开，电路为断路，故 C 项正确。
［答案］ D
一、 初识家用电器和电路
解题通法 判断电路三种状态的方法：
电路正常接通，则为通路；若电路中某处被切断（包括开关断开），则电路为断路；若用导线将电源两极直接连接起来，则为电源短路。
